Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

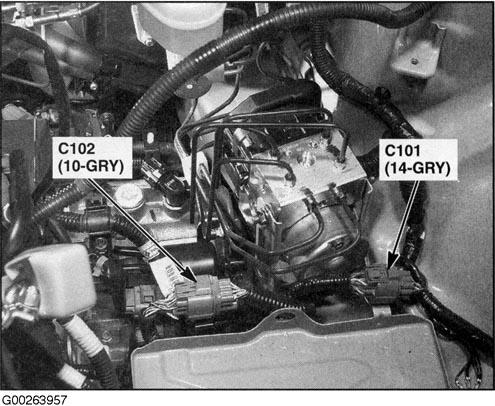

| C101 (Gray, 14 Pin) | At left side of engine compartment. See See Figure . |
| C102 (Gray, 10 Pin) | At left side of engine compartment. See See Figure . |

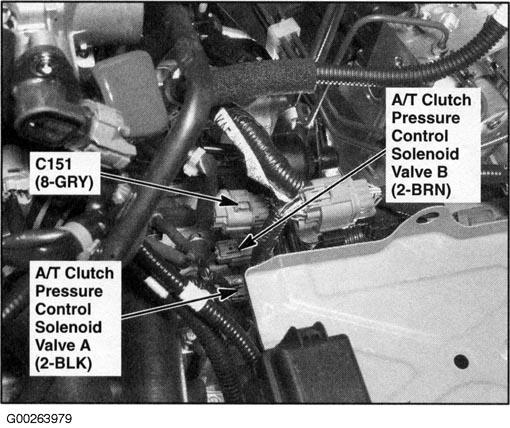

| C151 (Gray, 8 Pin) | At left side of engine compartment. See See Figure . |
| C161 (Gray, 1 Pin) | At right side of engine compartment. See See Figure . |

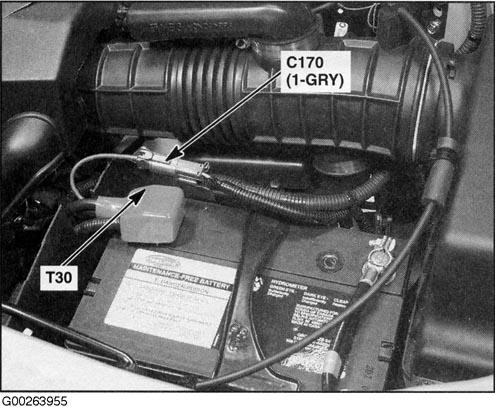

| C170 (Honda Accessory) (Gray, 1 Pin) | Near battery. See Figure . |

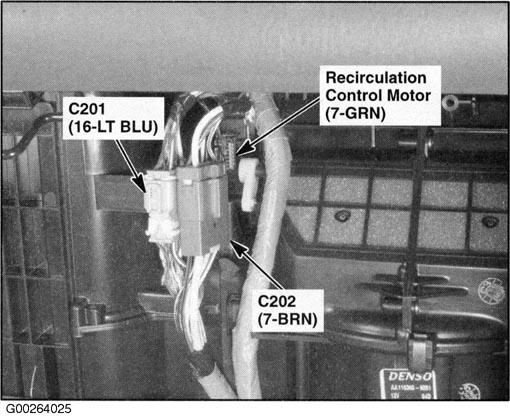

| C201 (Light Blue, 16 Pin) | Under right side of dash. See Figure . |
| C202 (Brown, 7 Pin) | Under right side of dash. See Figure . |

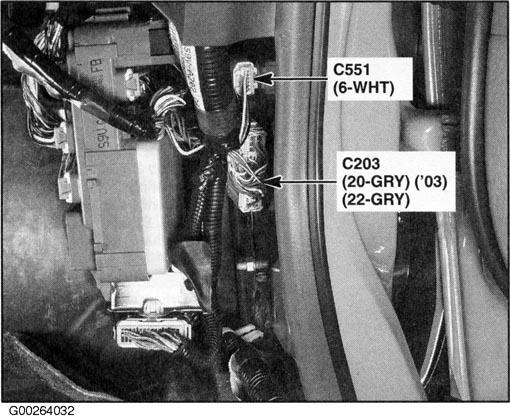

| C203 (Gray, 22 Pin) | Behind right kick panel. See Figure . |

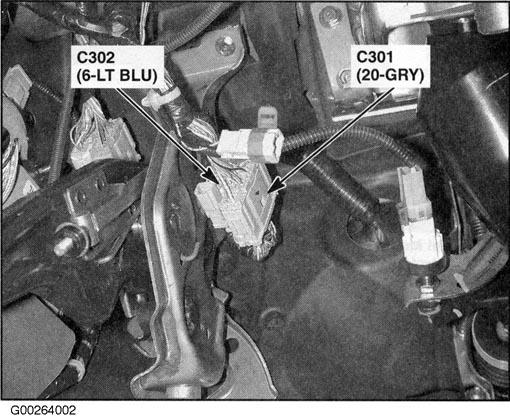

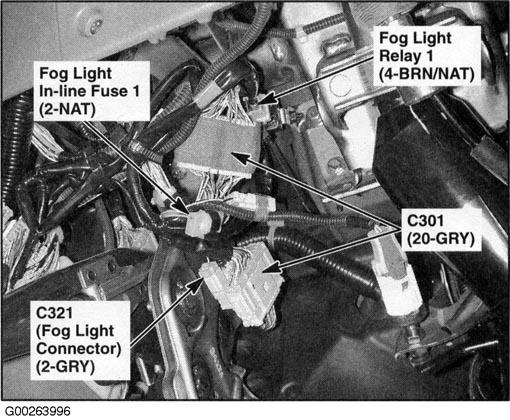

| C301 (Gray, 20 Pin) | Under left side of dash. See Figure . |
| C302 (Light Blue, 6 Pin) | Under left side of dash. See Figure . |
| C303 (Light Blue, 16 Pin) | Behind left kick panel. See Figure . |

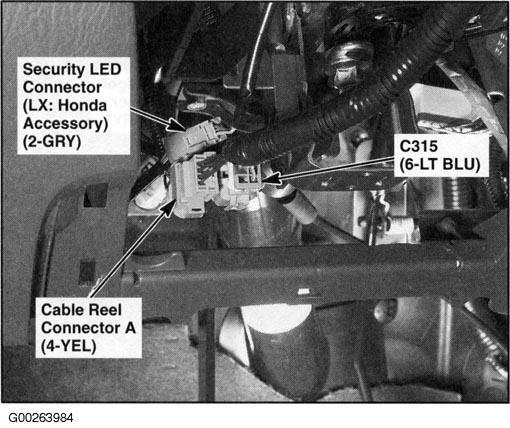

| C315 (Light Blue, 6 Pin) | In steering column cover. See Figure . |

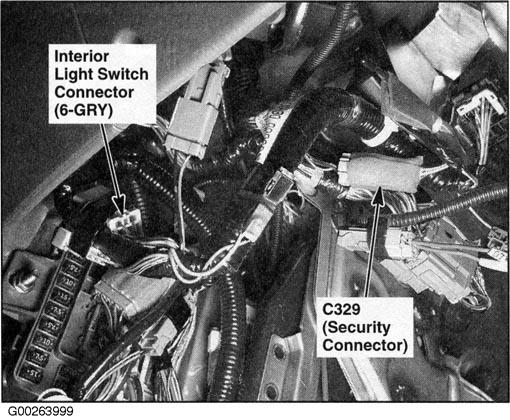

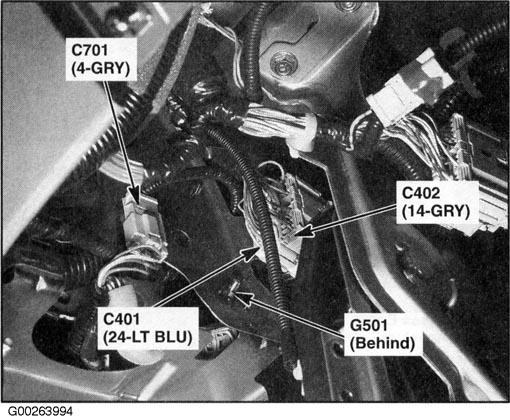

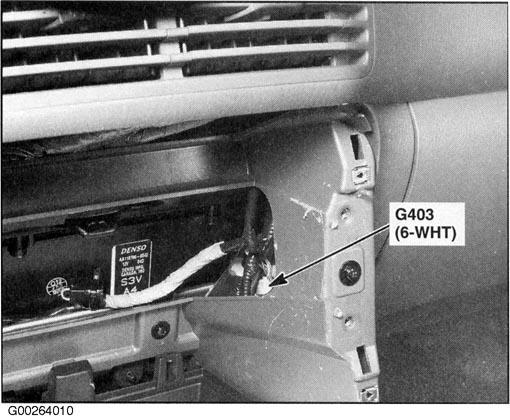

| C329 (LX) | Under left side of dash. See Figure . |
| C335 (Gray, 2 Pin) | Under left side of dash. See Figure . |
| C401 (Light Blue, 24 Pin) | Under left side of dash. See Figure . |
| C402 (Gray, 14 Pin) | Under left side of dash. See Figure . |
| C403 (White, 6 Pin) | Under center of dash. See Figure . |

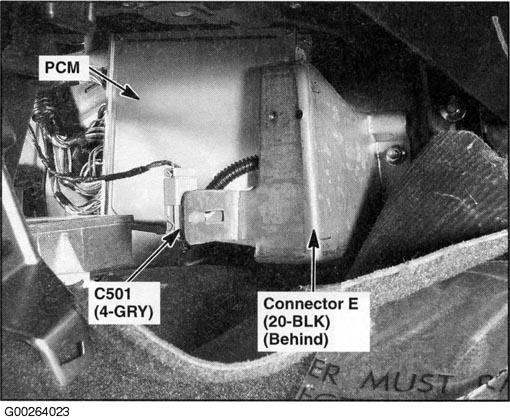

| C501 (Gray, 4 Pin) | Under center of dash. See Figure . |
| C502 (W/O Rear Entertainment System) (Gray, 8 Pin) | Under center console. See Figure . |
| C502 (W/Rear Entertainment System) (Gray, 14 Pin) | Under center console. See Figure . |
| C503 (Brown, 2 Pin) | Under center console. See Figure . |

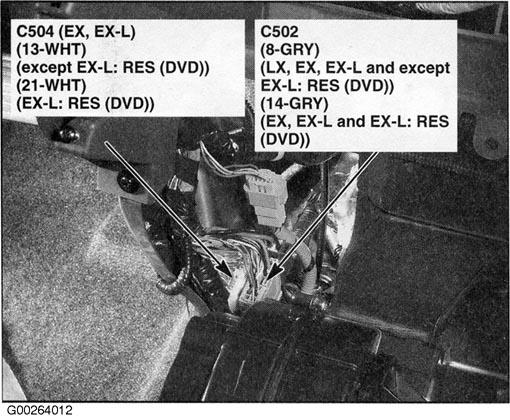

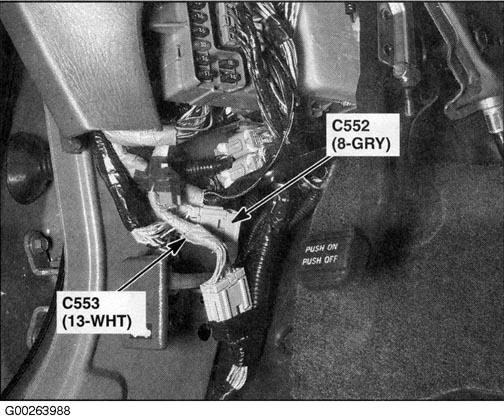

| C504 (W/O Rear Entertainment System) (White, 13 Pin) | Under center console. See Figure . |
| C504 (W/Rear Entertainment System) (White, 21 Pin) | Under center console. See Figure . |
| C551 (White, 6 Pin) | Behind right kick panel. See Figure . |
| C552 (Gray, 8 Pin) | Behind left kick panel. See Figure . |
| C553 (White, 13 Pin) | Behind left kick panel. See Figure . |

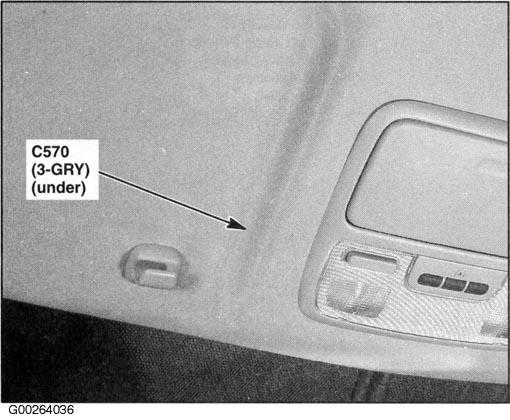

| C570 (Honda Accessory) (Gray, 3 Pin) | Behind front of roof panel. See Figure . |

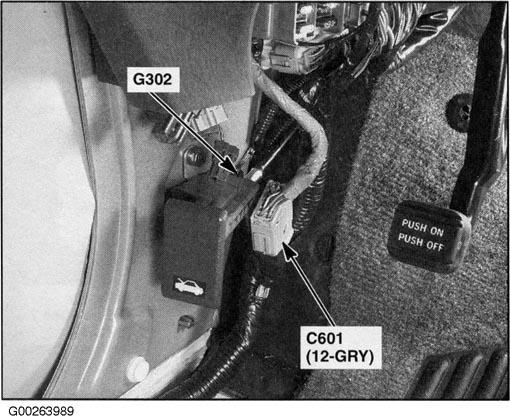

| C601 (Gray, 12 Pin) | Behind left kick panel. See Figure . |

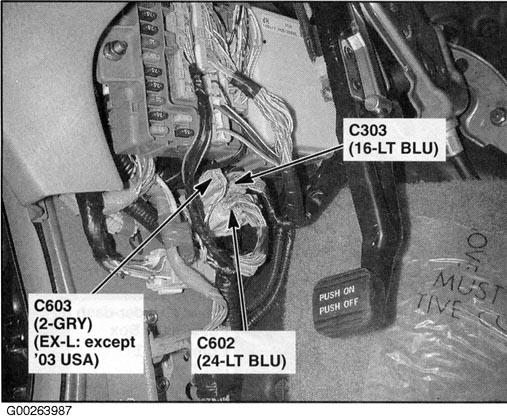

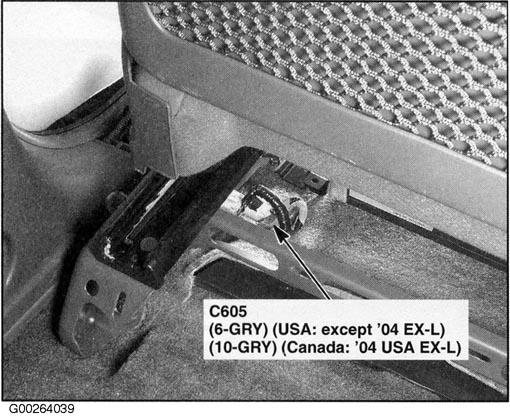

| C602 (Light Blue, 24 Pin) | Behind left kick panel. See Figure . |
| C603 (Gray, 2 Pin) | Behind left kick panel. See Figure . |
| C604 (EX & EX-L) (Gray, 10 Pin) | At left "B" pillar. See Figure . |
| C604 (LX) (Gray, 8 Pin) | At left "B" pillar. See Figure . |
| C605 (EX-L Canada) (10 Pin) | Under driver seat. See Figure . |
| C605 (EX USA) (Gray, 6 Pin) | Under driver seat. See Figure . |

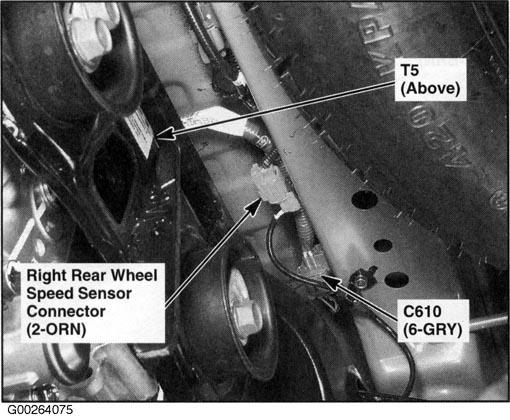

| C610 (Gray, 6 Pin) | Under rear floor. See Figure . |
| C651 (Gray, 18 Pin) | Behind right kick panel. See Figure . |
| C652 (EX & EX-L) (Gray, 10 Pin) | At right "B" pillar. See Figure . |
| C652 (LX) (Gray, 8 Pin) | At right "B" pillar. See Figure . |

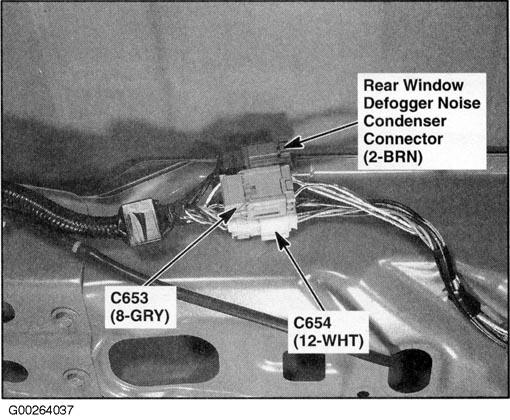

| C653 (Gray, 8 Pin) | Behind liftgate upper trim. See Figure . |
| C654 (White, 12 Pin) | Behind liftgate upper trim. See Figure . |
| C701 (Gray, 4 Pin) | Under left side of dash. See Figure . |

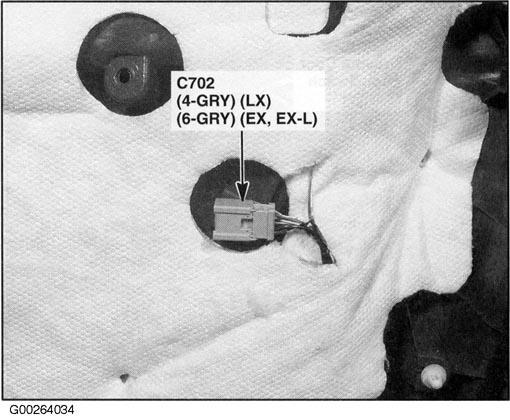

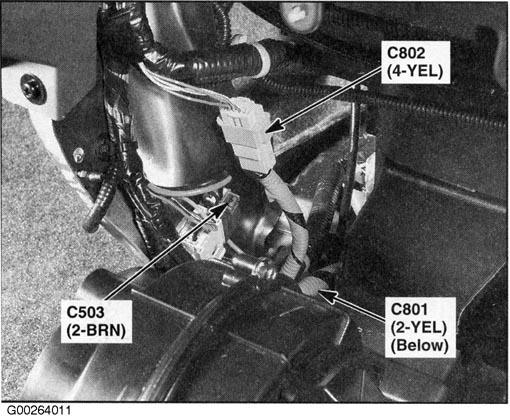

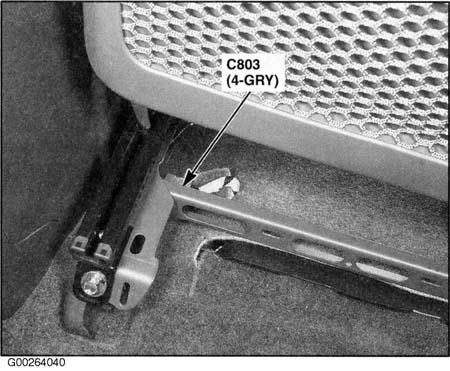

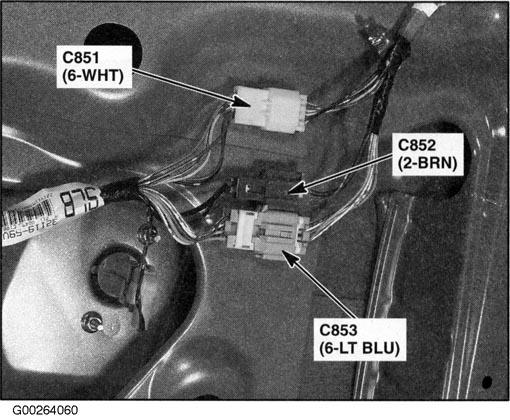

| C702 (EX & EX-L) (Gray, 6 Pin) | At left front door. See Figure . |
| C702 (LX) (Gray, 4 Pin) | At left front door. See Figure . |
| C801 (Yellow, 2 Pin) | Under center of dash. See Figure . |
| C802 (Yellow, 4 Pin) | Under center of dash. See Figure . |
| C803 (Gray, 4 Pin) | Under front passenger seat. See Figure . |
| C851 (White, 6 Pin) | Behind liftgate trim panel. See Figure . |
| C852 (Brown, 2 Pin) | Behind liftgate trim panel. See Figure . |
| C853 (Light Blue, 6 Pin) | Behind liftgate trim panel. See Figure . |

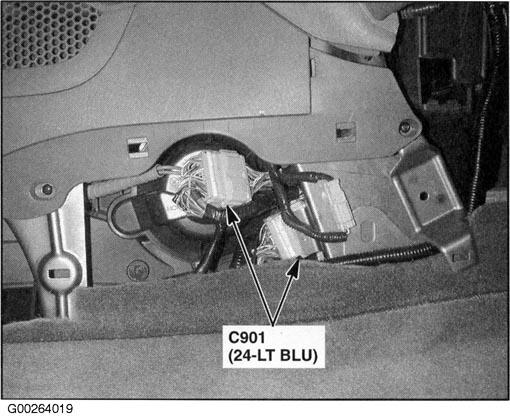

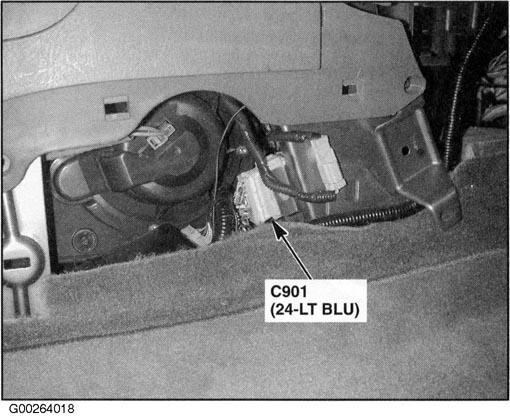

| C901 (EX-L, Honda Accessory) (Light Blue, 24 Pin) | Under center console. See Figure . |
| C901 (EX-L, Navigation) (Light Blue, 24 Pin) | Under center of console. See Figure . |

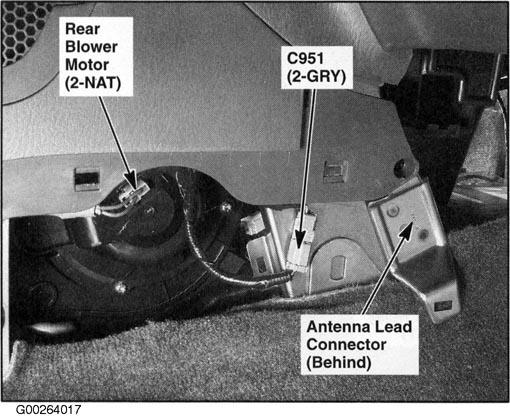

| C951 (Gray, 2 Pin) | Under center of console. See Figure . |
