Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

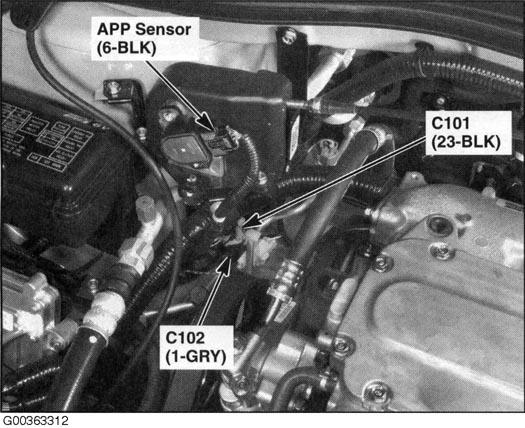

| C101 (Black, 23 Pin) | Right side of engine compartment. See Figure . |
| C102 (Gray, 1 Pin) | Right side of engine compartment. See Figure . |

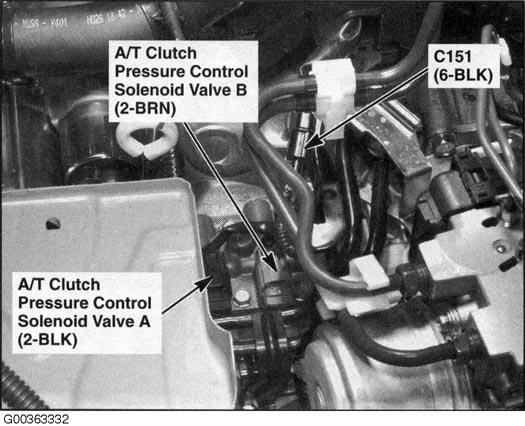

| C151 (Black, 6 Pin) | At left side of engine compartment. See Figure . |
| C161 (Black, 1 Pin) | At right side of engine compartment. See Figure . |

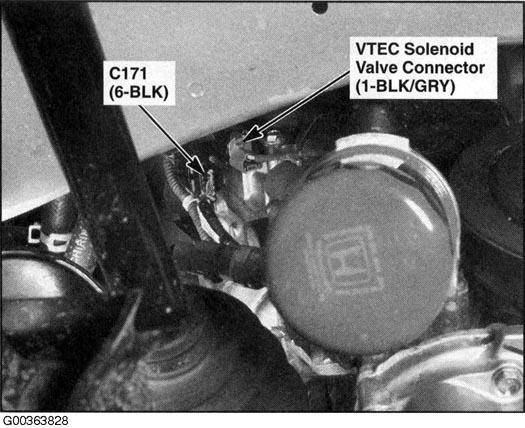

| C171 (Black, 6 Pin) | Right side of engine compartment. See Figure . |

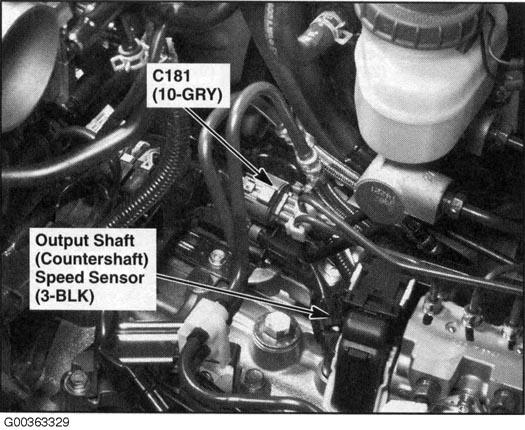

| C181 (Gray, 10 Pin) | Top of transmission housing. See Figure . |

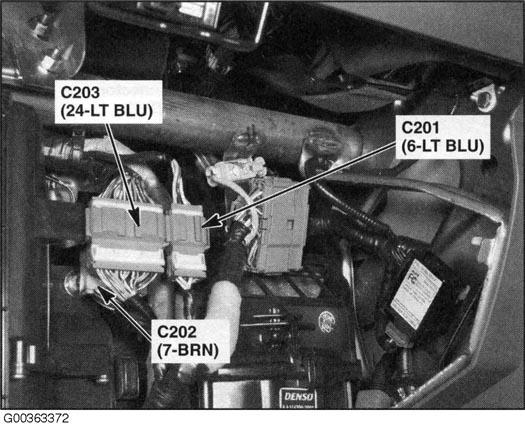

| C201 (Light Blue, 6 Pin) | Behind glove box. See Figure . |
| C202 (Brown, 7 Pin) | Behind glove box. See Figure . |
| C203 (Light Blue, 24 Pin) | Behind glove box. See Figure . |
| C204 (Gray, 1 Pin) | Middle of engine compartment. See Figure . |

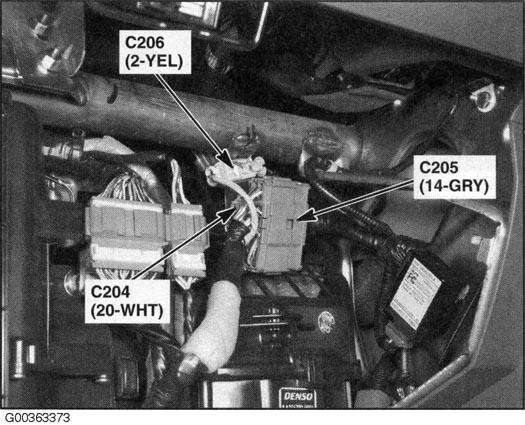

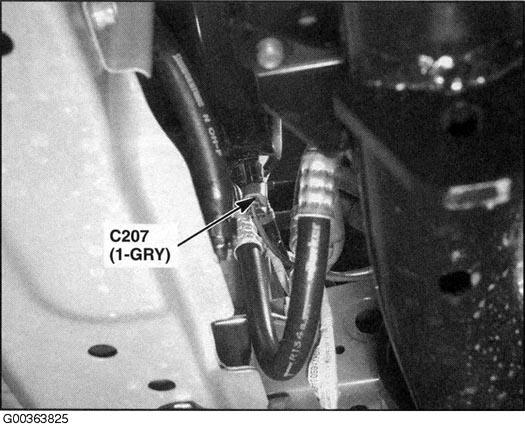

| C204 (White, 20 Pin) | Behind glove box. See Figure . |
| C205 (Gray, 14 Pin) | Behind glove box. See Figure . |
| C206 (Yellow, 2 Pin) | Behind glove box. See Figure . |
| C301 (White, 20 Pin) | Under left side of dash. See Figure . |
| C302 (Brown, 7 Pin) | Under left side of dash. See Figure . |

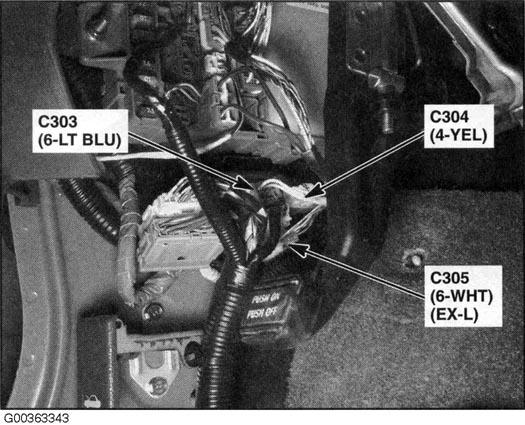

| C303 (Light Blue, 6 Pin) | Behind left kick panel. See Figure . |
| C304 (Yellow, 4 Pin) | Behind left kick panel. See Figure . |
| C305 (White, 6 Pin) | Behind left kick panel. See Figure . |
| C320 (Fog Light Connector) (Brown, 1 Pin) | Left side of engine compartment. See Figure . |

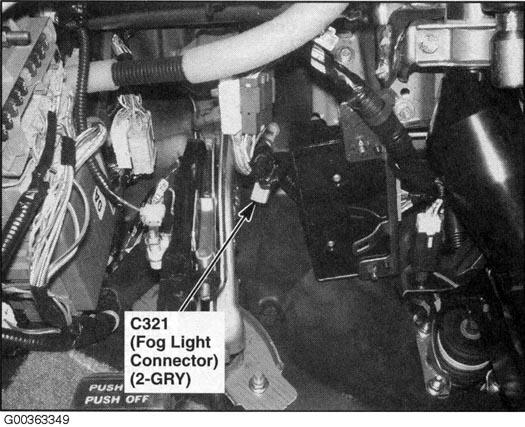

| C321 (Fog Light Connector) (Gray, 2 Pin) | Under left side of dash. See Figure . |

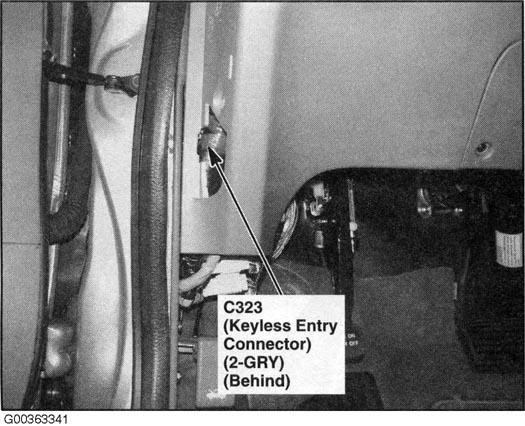

| C323 (Keyless Entry Connector) (Gray, 2 Pin) | At left end of dash. See Figure . |

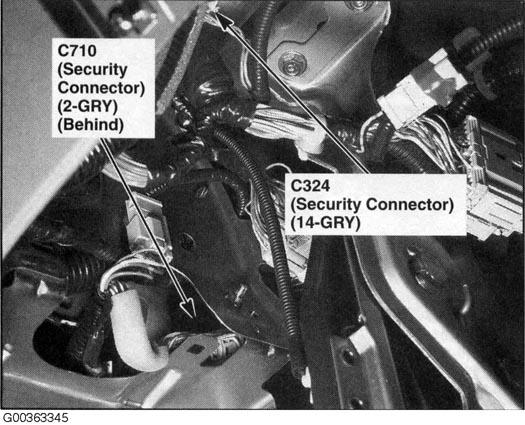

| C324 (LX) (Gray, 14 Pin) | Under left side of dash. See Figure . |
| C401 (White, 24 Pin) | Under left side of dash. See Figure . |
| C402 (Gray, 14 Pin) | Under left side of dash. See Figure . |

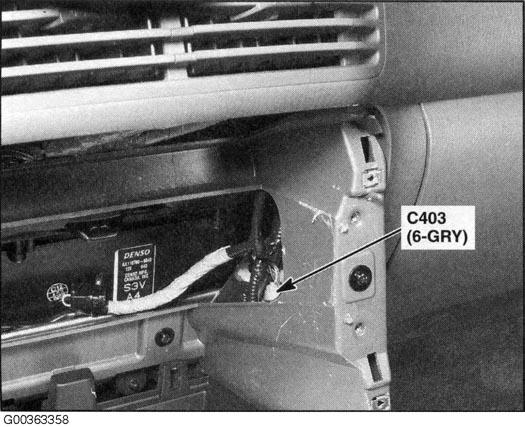

| C403 (Gray, 6 Pin) | Behind center of dash. See Figure . |

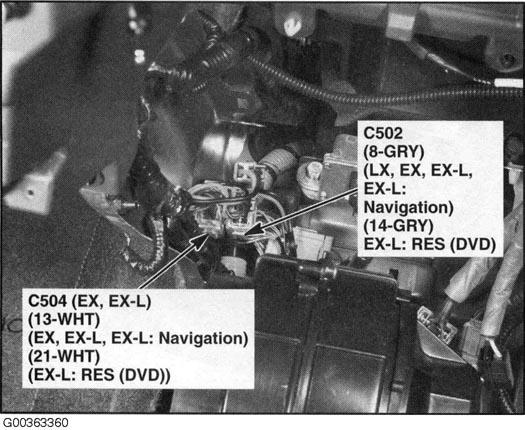

| C502 (W/Navigation System) (Gray, 8 Pin) | Under center console. See Figure . |
| C502 (W/Rear Entertainment System) (Gray, 14 Pin) | Under center console. See Figure . |

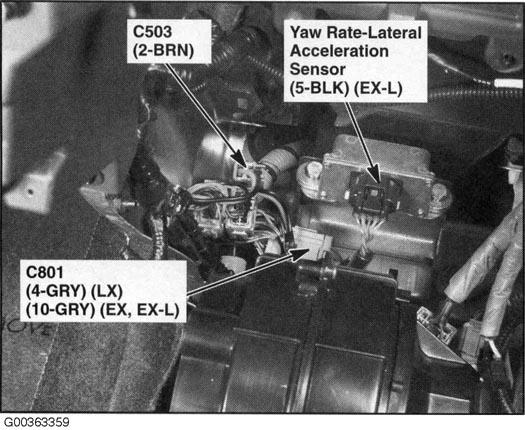

| C503 (Brown, 2 Pin) | Under center console. See Figure . |
| C504 (W/Navigation System) (White, 13 Pin) | Under center console. See Figure . |
| C504 (W/Rear Entertainment System) (White, 21 Pin) | Under center console. See Figure . |

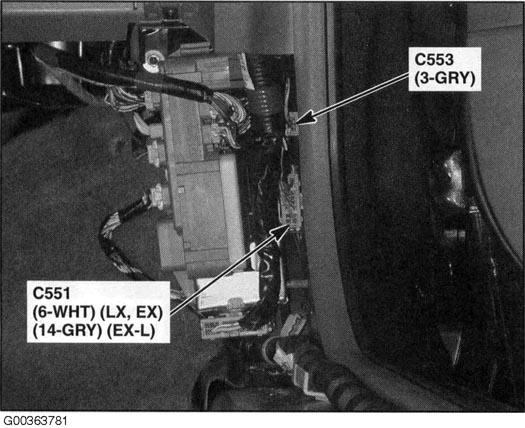

| C551 (EX-L) (Gray, 14 Pin) | Behind right kick panel. See Figure . |
| C551 (LX, EX) (White, 6 Pin) | Behind right kick panel. See Figure . |

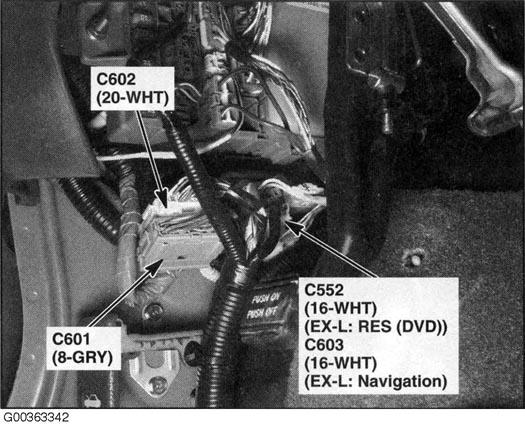

| C552 (EX-L; RES) (White, 16 Pin) | Behind left kick panel. See Figure . |
| C553 (Gray, 3 Pin) | Behind right kick panel. See Figure . |

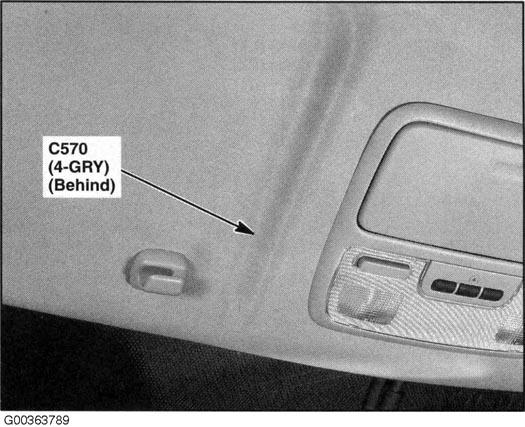

| C570 (Honda Accessory) (Gray, 4 Pin) | Behind front of roof panel. See Figure . |
| C601 (Gray, 8 Pin) | Behind left kick panel. See Figure . |
| C602 (White, 20 Pin) | Behind left kick panel. See Figure . |
| C603 (EX-L: Navigation) (White, 16 Pin) | Behind left kick panel. See Figure . |

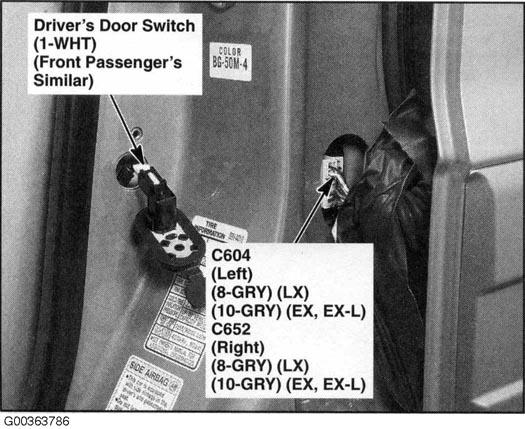

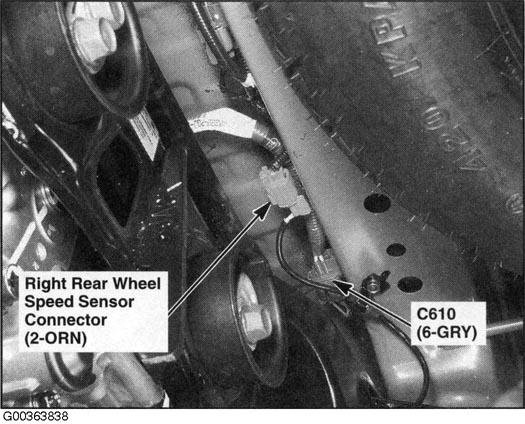

| C604 (EX & EX-L) (Gray, 10 Pin) | At left "B" pillar. See Figure . |
| C604 (LX) (Gray, 8 Pin) | At left "B" pillar. See Figure . |
| C605 (EX, EX-L) (Gray, 10 Pin) | Under driver's seat. See Figure . |
| C605 (LX) (Gray, 2 Pin) | Under driver's seat. See Figure . |
| C606 (EX, EX-L) (Gray, 2 Pin) | Under driver's seat. See Figure . |
| C607 (EX-L) (Gray, 6 Pin) | Under front passenger's seat. See Figure . |
| C608 (Gray, 6 Pin) | Under center console. See Figure . |
| C609 (Gray, 2 Pin) | Under rear of vehicle. See Figure . |
| C651 (Gray, 18 Pin) | Behind right kick panel. See Figure . |
| C652 (EX & EX-L) (Gray, 10 Pin) | At right "B" pillar. See Figure . |
| C652 (LX) (Gray, 8 Pin) | At right "B" pillar. See Figure . |
| C653 (Gray, 8 Pin) | Behind liftgate upper trim. See Figure . |
| C654 (White, 12 Pin) | Behind liftgate upper trim. See Figure . |
| C655 (Gray, 2 Pin) | Below right front seat. See Figure . |
| C701 (Gray, 4 Pin) | Under left side of dash. See Figure . |

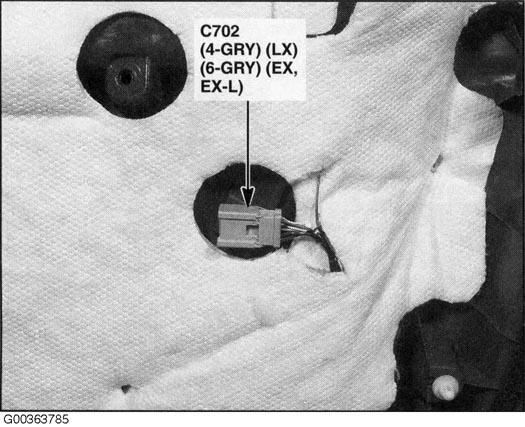

| C702 (EX & EX-L) (Gray, 6 Pin) | At left front door. See Figure . |
| C702 (LX) (Gray, 4 Pin) | At left front door. See Figure . |
| C710 (LX) (Gray, 2 Pin) | Under left side of dash. See Figure . |
| C801 (EX, EX-L) (Gray, 10 Pin) | Under center console. See Figure . |
| C801 (LX) (Gray, 4 Pin) | Under center console. See Figure . |
| C803 (Gray, 4 Pin) | Under front passenger's seat. See Figure . |

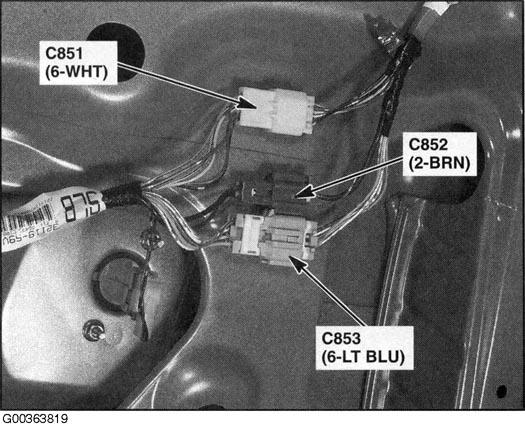

| C851 (White, 6 Pin) | Behind liftgate trim panel. See Figure . |
| C852 (Brown, 2 Pin) | Behind liftgate trim panel. See Figure . |
| C853 (Light Blue, 6 Pin) | Behind liftgate trim panel. See Figure . |

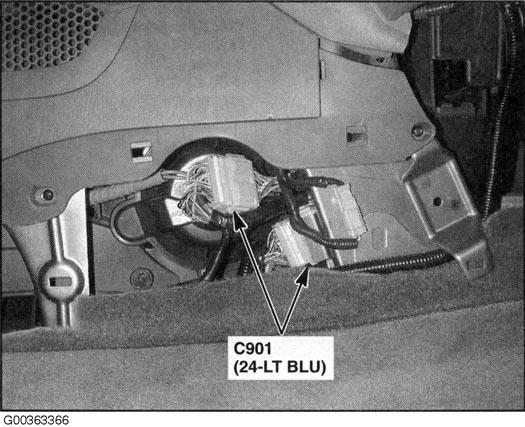

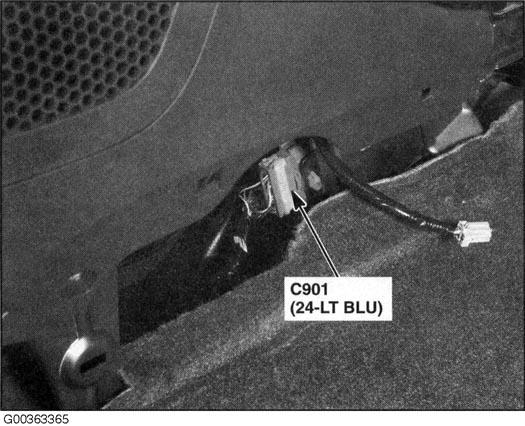

| C901 (EX-L, Honda Accessory) (Light Blue, 24 Pin) | Under center console. See Figure . |
| C901 (EX-L, Navigation) (Light Blue, 24 Pin) | Under center of console. See Figure . |
| C951 (Gray, 2 Pin) | Under center of console. See Figure . |
