Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|
| G1 | On left side of engine compartment. See Figure . |
| G2 | At front of engine compartment. See Figure . |
| G101 | At rear of engine. See Figure . |
| G102 | At right front of engine, near power steering pump. See Figure . |
| G151 | At rear of transaxle. See Figure . |
| G201 | Behind right headlight. See Figure . |
| G301 | At left front side of engine compartment. See Figure . |
| G302 | Below driver's under-dash fuse/relay box. See Figure . |

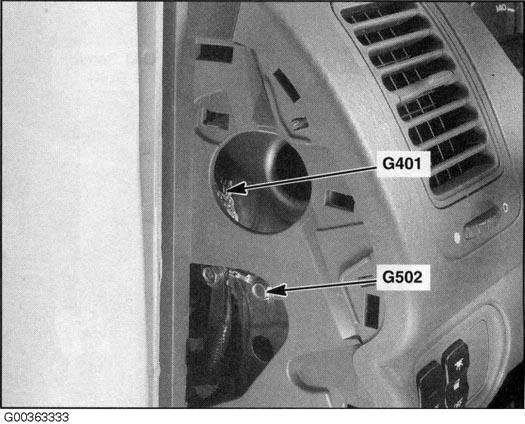

| G401 | Behind upper left end of dash. See Figure . |
| G501 | Under left side of dash. See Figure . |
| G502 | Behind left end of dash. See Figure . |
| G503 | Behind right end of dash. See Figure . |
| G504 | Under middle of dash. See Figure . |
| G505 | Behind lower center of dash. See Figure . |
| G601 | Below left front seat. See Figure . |
| G602 | Left side of cargo area. See Figure . |
| G651 | Below right front seat. See Figure . |
| G652 | Above right rear fender. See Figure . |
| G801 | Below center console. See Figure . |
| G901 | Right side of roof. See Figure . |
