Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION

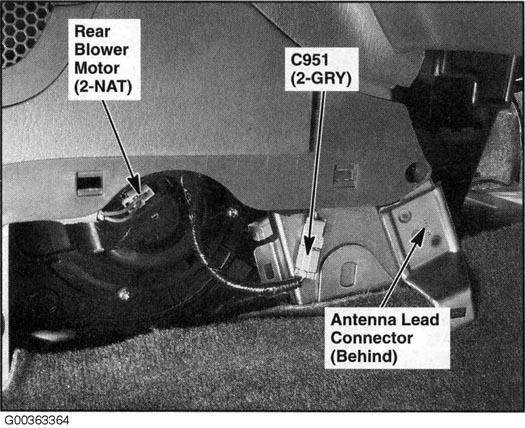

| Component | Location |
|---|---|
| Alternator | Middle of engine compartment. See Figure . |
| Antenna Amplifier Connector | Left rear of roof. See Figure . |
| Antenna Lead Connector | Under center console. See Figure . |
| Antenna Lead Jack | Left side of roof. See Figure . |
| CD Changer Connector | Under driver's seat. See Figure . |
| Data Link (DLC) Connector | Lower left side of dash. See Figure . |
| Driver's Seat Back Heater Connector | In driver's seat. See Figure . |
| Driver's Seat Belt Tensioner Connector | Base of left "B" pillar. See Figure . |
| Driver's Seat Cushion Heater Connector | In driver's seat. See Figure . |
| Driver's Side Airbag Inflator Connector | In driver's seat. See Figure . |

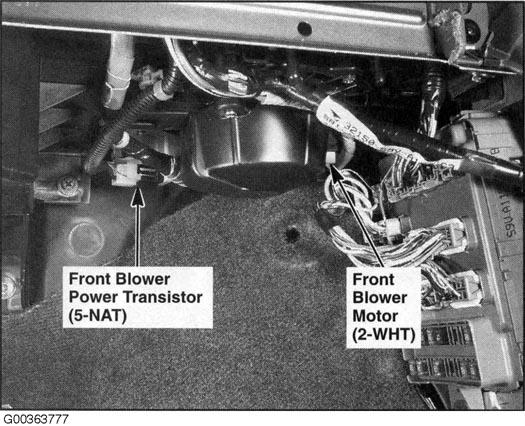

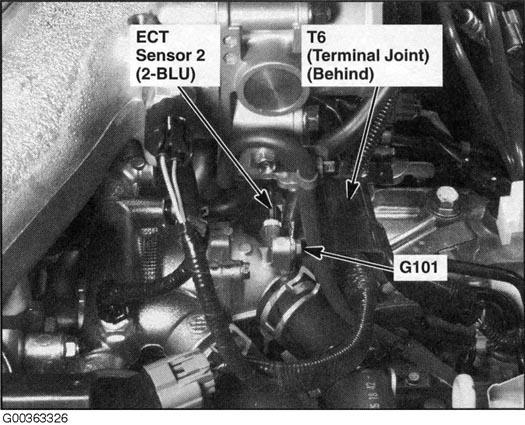

| Front Blower Power Transistor | On bottom of blower unit, next to front blower motor. See Figure . |
| Front Passenger's Airbag First & Second Inflators Connector | Behind right side of dash. See Figure . |
| Front Passenger's Seat Cushion Heater Connector | Under front passenger's seat. See Figure . |
| Front Passenger's Side Airbag Inflator Connector | In front passenger's seat. See Figure . |
| GPS Antenna | Behind upper center of dash, behind center panel. See Figure . |
| Horn (High) | Behind front bumper. See Figure . |
| Horn (Low) | Behind front bumper. See Figure . |
| Ignition Coil No. 1 | Middle of engine compartment. See Figure . |
| Ignition Coil No. 2 | Middle of engine compartment. See Figure . |
| Ignition Coil No. 3 | Middle of engine compartment. See Figure . |
| Ignition Coil No. 4 | Middle of engine compartment. See Figure . |
| Ignition Coil No. 5 | Middle of engine compartment. See Figure . |
| Ignition Coil No. 6 | Middle of engine compartment. See Figure . |
| Interior Lights Noise Condenser Connector | Behind glove box. See Figure . |
| Junction Connector C103 | Middle of engine compartment. See Figure . |
| Junction Connector C104 | Middle of engine compartment. See Figure . |
| Junction Connector C105 | At center of engine compartment. See Figure . |
| Junction Connector C306 | Behind left side of dash. See Figure . |
| Junction Connector C307 | Behind glove box. See Figure . |
| MES Connector | Under left side of dash. See Figure . |
| Multiplex Control Inspection Connector | Behind left side of dash. See Figure . |
| Navigation Service Check Connector | Under right front seat. See Figure . |
| Rear Blower Power Transistor (EX, EX-L) | Under center console. See Figure . |
| Rear Blower Resistor (LX) | Under center console. See Figure . |
| Rear Window Defogger Noise Condenser Connector | Behind liftgate upper trim. See Figure . |
| TPMS Initiator (Left Front) (Right Front Similar) | In left front wheelwell. See Figure . |
| TPMS Initiator (Left Rear) (Right Rear Similar) | Front of left rear wheelwell. See Figure . |
| Trailer Lighting Connector | Left side of cargo area. See Figure . |
| T1 | Right side of engine compartment. See Figure . |
| T2 | Left side of engine compartment. See Figure . |
| T3 | Lower left side of engine compartment. See Figure . |
| T4 | Front of engine compartment. See Figure . |
| T5 | Left side of engine compartment. See Figure . |
| T6 | At rear of engine. See Figure . |
| T7 | Near rear differential. See Figure . |
| T101 | Right side of engine compartment. See Figure . |
| T102 | Front of engine compartment. See Figure . |
| Window Antenna | Left side window. See Figure . |
