Electrical Component Locator: Switches
SWITCHES LOCATION
| Component | Location |
|---|---|

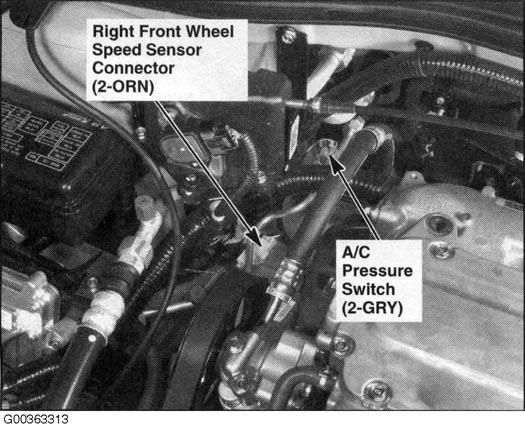

| A/C Pressure Switch | At right side of engine compartment. See Figure . |

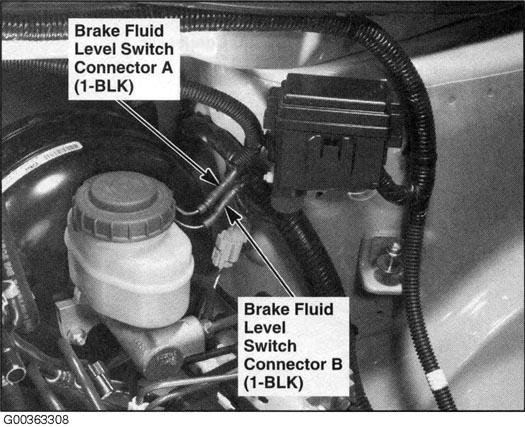

| Brake Fluid Level Switch | Integral to brake fluid reservoir cap. See Figure . |
| Brake Pedal Position Switch | At top of brake pedal arm. See Figure . |
| Combination Light Switch Connector | In steering column. See Figure . |
| Driver's Door Key Cylinder Switch Connector | In driver's door. See Figure . |

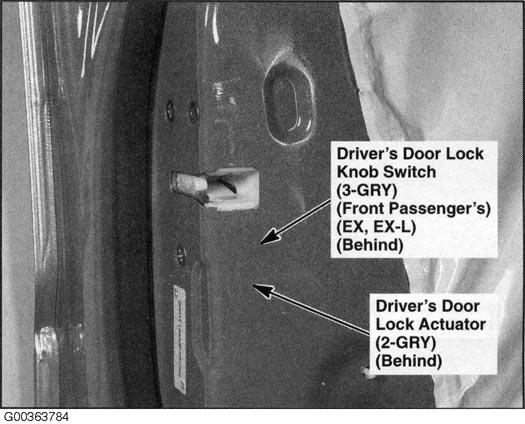

| Driver's Door Lock Knob Switch | At rear of driver's door. See Figure . |
| Driver's Door Switch | On left "B" pillar. See Figure . |
| Driver Seat Belt Switch Connector (EX, EX-L) | Under driver's seat. See Figure . |
| Driver Seat Belt Switch Connector (LX) | Under driver's seat. See Figure . |
| Front Passenger Seat Belt Switch Connector (EX-L) | Under front passenger's seat. See Figure . |
| Front Passenger Seat Belt Switch Connector (LX, EX) | Under front passenger's seat. See Figure . |

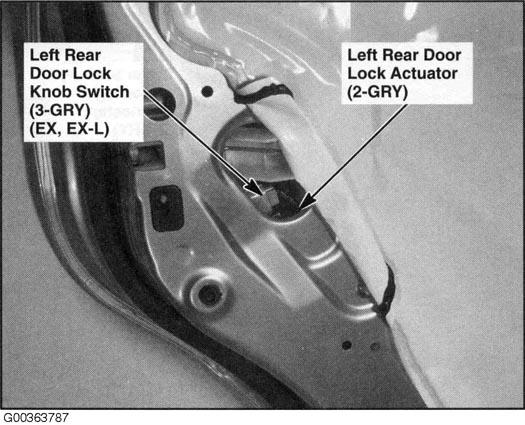

| Left Rear Door Lock Knob Switch | At rear of left rear door. See Figure . |

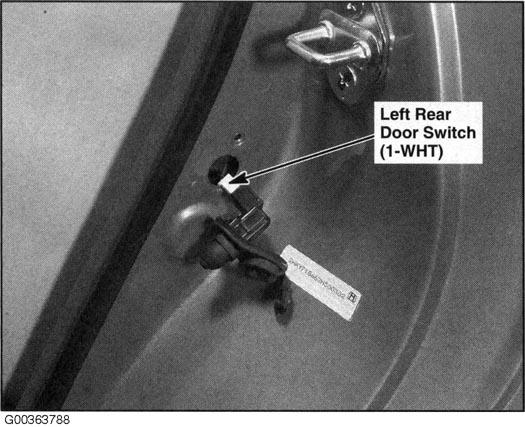

| Left Rear Door Switch | On left "C" pillar. See Figure . |
| Moonroof Limit Switch Connector | Middle of roof. See Figure . |

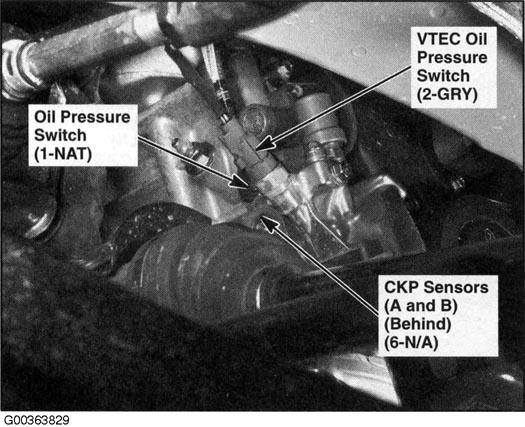

| Oil Pressure Switch | On lower right front of engine. See Figure . |

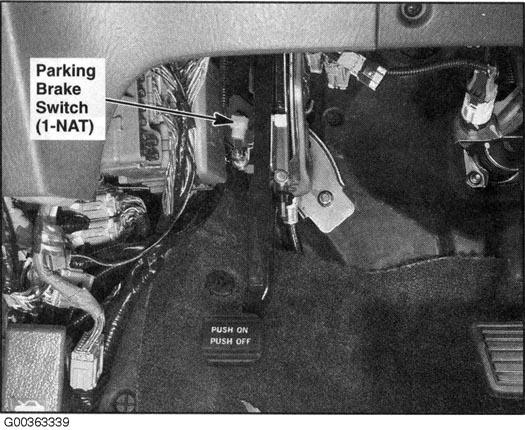

| Parking Brake Switch | At top of parking brake pedal. See Figure . |

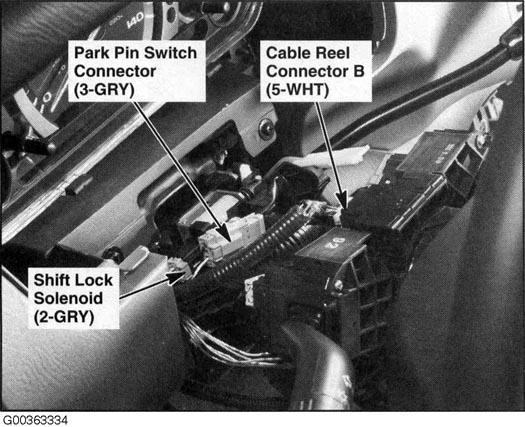

| Park Pin Switch Connector | In steering column. See Figure . |

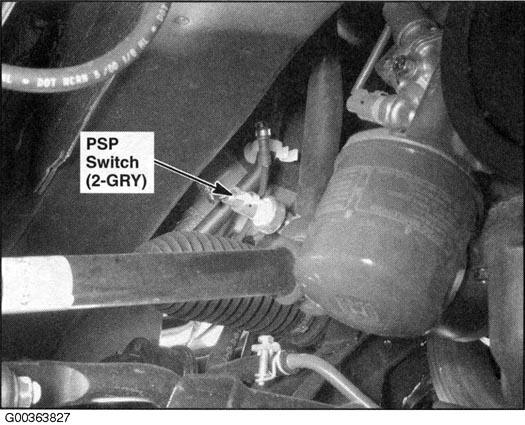

| PSP Switch | On power steering pressure line. See Figure . |
| Security Hood Switch Connector (EX, EX-L) | At center front of engine compartment. See Figure . |
| Tailgate Latch Switch Connector | In tailgate. See Figure . |

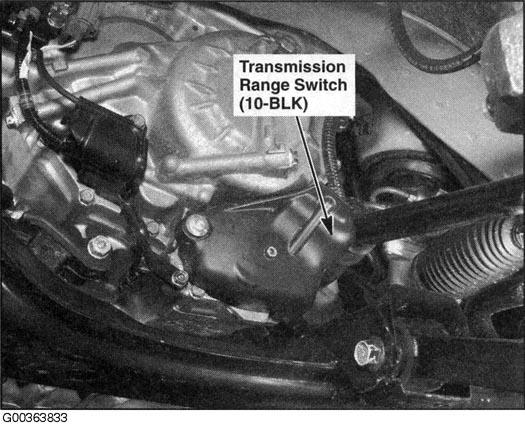

| Transmission Range Switch | On transmission end cover. See Figure . |
| VTEC Oil Pressure Switch | On lower front of engine. See Figure . |

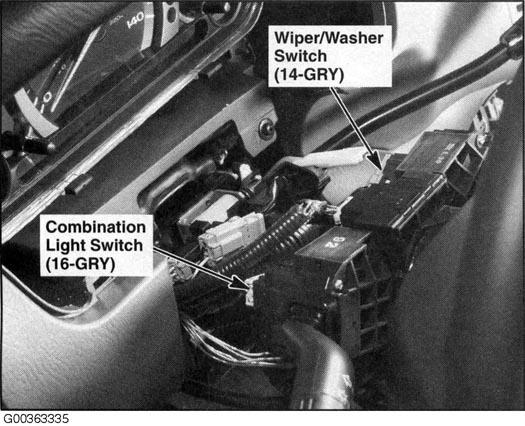

| Wiper/Washer Switch Connector | In steering column. See Figure . |
| 3rd Clutch Transmission Fluid Pressure Switch | On transmission housing. See Figure . |
| 4th Clutch Transmission Fluid Pressure Switch | On transaxle end cover. See Figure . |
