DTC P0706: Open in Transmission Range Switch Circuit: Notes

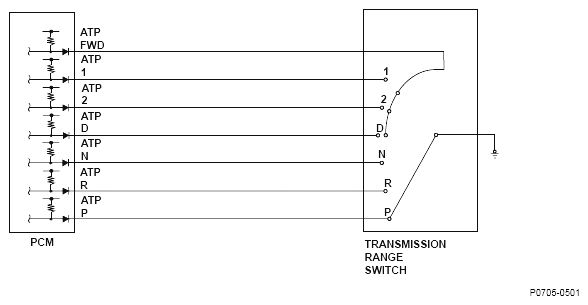

Fig 1: Short In Transmission Range Switch Circuit (Multiple Shift-Position Input) - Communication Diagram
TRANSMISSION RANGE SWITCH SPECIFICATION
| Shift lever position | Input per switch | ||||||
|---|---|---|---|---|---|---|---|
| P | R | N | D | 2 | 1 | FWD | |
| P | O | X | X | X | X | X | X |
| R | X | O | X | X | X | X | X |
| N | X | X | O | X | X | X | X |
| D | X | X | X | O | X | X | O |
| 2 | X | X | X | X | O | X | O |
| 1 | X | X | X | X | X | O | O |
| O: Closed X: Open | |||||||
