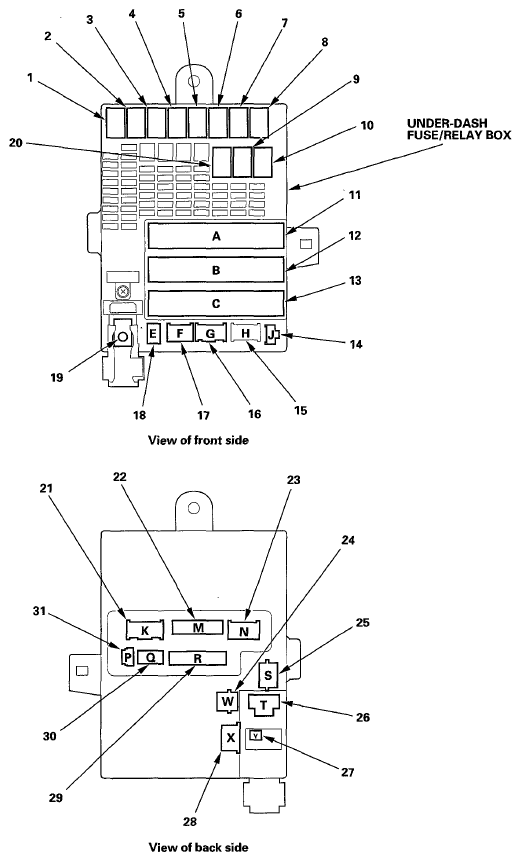

Under-Dash Fuse/Relay Box
Under-Dash Fuse/Relay Box
UNDER-DASH FUSE/RELAY BOX TABLE
| Socket | Ref | Terminal | Connects to (1) |
||
|---|---|---|---|---|---|
| A | 11 | 36 | Right engine compartment wire harness | ||
| A/F sensor relay | 3 | 4 | - | ||
| B | 12 | 36 | Left engine compartment wire harness | ||
| Blower motor relay | 2 | 4 | - | ||
| C | 13 | 49 | Floor wire harness | ||
| E | 18 | 12 | Driver's door wire harness | ||
| Electronic throttle control system (ETCS) control relay | 7 | 4 | - | ||
| F | 17 | 6 | Driver's door wire harness | ||
| G | 16 | 8 | Roof wire harness | ||
| H (optional connector) | 15 | 8 | Not used | ||
| Ignition coil relay | 5 | 4 | - | ||
| J (MICU service check connector) | 14 | 3 | - | ||
| K | 21 | 10 | Dashboard wire harness | ||
| Lighting relay | 4 | 4 | - | ||
| Driver's door unlock relay | 20 | 5 | - | ||
| M | 22 | 34 | Dashboard wire harness | ||
| N | 23 | 8 | Dashboard wire harness | ||
| P (SRS) | 31 | 4 | Dashboard wire harness | ||
| PGM-FI main relay 1 (FI MAIN) | 6 | 4 | - | ||
| PGM-FI main relay 2 (FUEL PUMP) | 10 | 4 | - | ||
| Power window relay (P/W) | 1 | 4 | - | ||
| Q | 30 | 16 | Dashboard wire harness | ||
| R | 29 | 28 | Dashboard wire harness | ||
| Rear window defogger relay | 8 | 4 | - | ||
| S | 25 | 3 | Dashboard wire harness | ||
| Starter cut relay (ST CUT) | 9 | 4 | - | ||
| T | 26 | 2 | Dashboard wire harness | ||
| W | 24 | 1 | Dashboard wire harness | ||
| X | 28 | 3 | Dashboard wire harness | ||
| Y (Electrical load detector (ELD)) | 27 | 3 | Dashboard wire harness | ||
| T9 | 19 | - | Left engine compartment wire harness | ||
|
|||||
