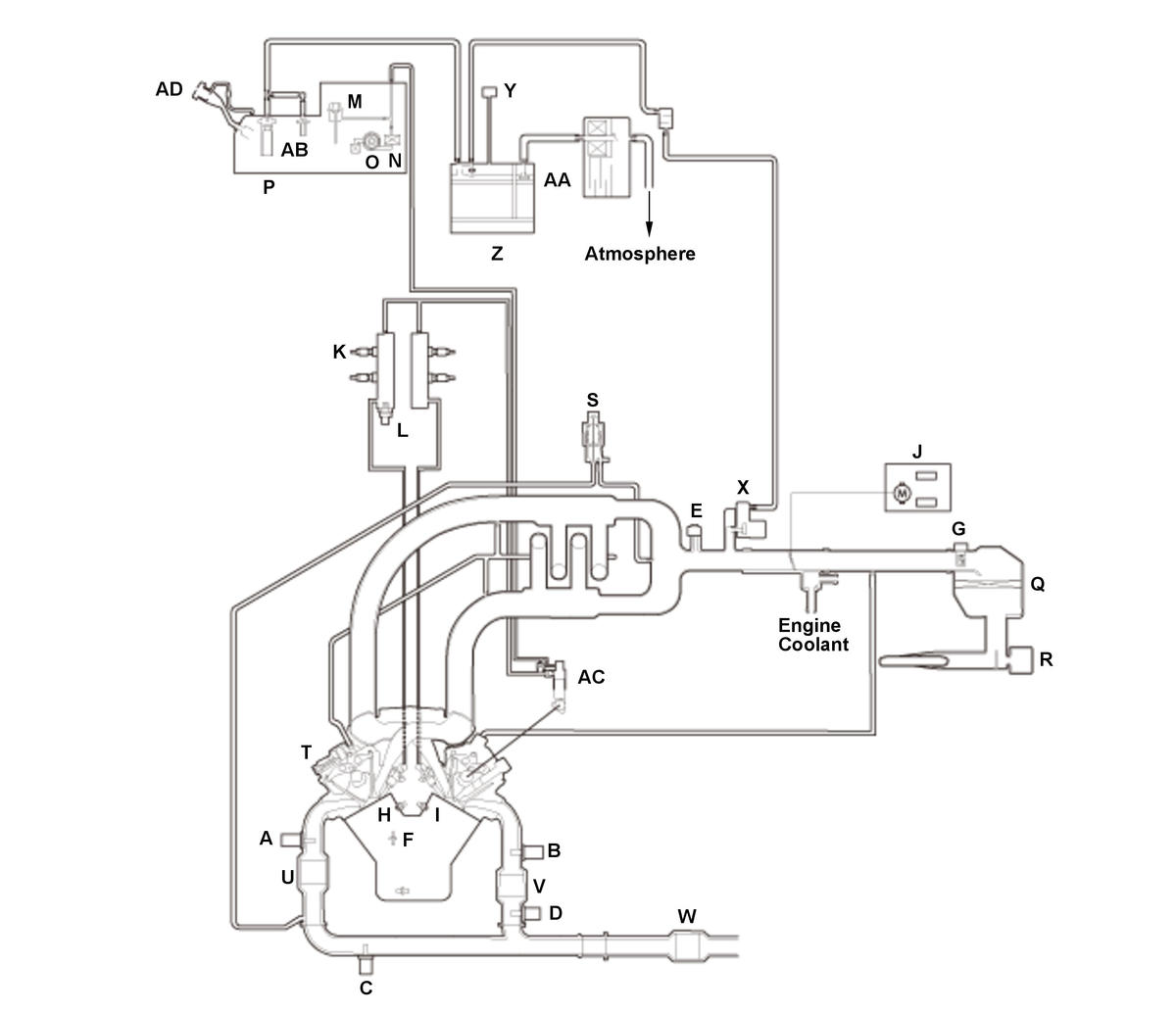

A |
FRONT A/F SENSOR (BANK 2, SENSOR1) |
|
P |
FUEL TANK |
| |
B |
REAR A/F SENSOR (BANK 1, SENSOR 1) |
|
Q |
AIR CLEANER |
| |
C |
FRONT SECONDARY HO2S (BANK 2, SENSOR 2) |
|
R |
INTAKE AIR RESONATOR |
| |
D |
REAR SECONDARY HO2S (BANK 1, SENSOR 2) |
|
S |
EGR VALVE AND EGR VALVE POSITION SENSOR |
| |
E |
MAP SENSOR |
|
T |
PCV VALVE |
| |
F |
ECT SENSOR 1 |
|
U |
FRONT WU-TWC (BANK 2) |
| |
G |
MAF SENSOR/IAT SENSOR |
|
V |
REAR WU-TWC (BANK 1) |
| |
H |
KNOCK SENSOR 2 (BANK 2) |
|
W |
UNDER-FLOOR TWC |
| |
I |
KNOCK SENSOR 1 (BANK 1) |
|
X |
EVAP CANISTER PURGE VALVE |
| |
J |
THROTTLE BODY |
|
Y |
FTP SENSOR |
| |
K |
FUEL INJECTOR |
|
Z |
EVAP CANISTER |
| |
L |
FUEL RAIL PRESSURE SENSOR |
|
AA |
EVAP CANISTER VENT SHUT VALVE |
| |
M |
FUEL PRESSURE REGULATOR |
|
AB |
FUEL TANK VAPOR CONTROL VALVE |
| |
N |
FUEL FILTER |
|
AC |
HIGH PRESSURE FUEL PUMP |
| |
O |
FUEL PUMP |
|
AD |
MIS-FUEL INHIBIT DEVICE |
