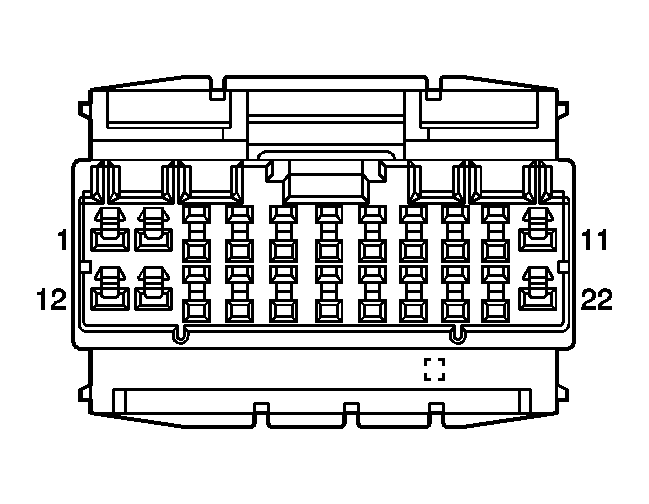

Memory Seat Module Connector End View - Driver-C4
Memory Seat Module Connector End View - Driver-C4
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| 1 | LT BLU | 2433 | Passenger Heated Seat Back Element Control-w/KA7 |
| 2 | PNK | 2480 | Heated Seat Cushion Element Control-w/KA7 |
| 3 | BRN/WHT | 557 | Front Vertical Seat Motor Position Sensor Signal |
| 4 | DK GRN | 569 | Horizontal Seat Motor Position Sensor Signal |
| 5 | YEL | 1063 | Driver Seat Lumbar Horizontal Position Sensor Signal |
| 6 | PPL | 5700 | Driver Seat Torso Bolster Position Sensor Signal |
| 7 | - | - | Not Used |
| 8 | DK BLU | 2425 | Driver Heated Seat Back Temperature Sensor Signal-w/KA7 |
| 9 | BRN/WHT | 1048 | SCM (Seat) Class 2 Serial Data |
| 10 | - | - | Not Used |
| 11 | DK BLU | 2479 | Passenger Heated Seat Element Supply Voltage-w/KA7 |
| 12 | PPL | 2424 | Driver Heated Seat Back Element Control-w/KA7 |
| 13 | LT GRN | 2078 | Heated Seat Cushion Element Control-w/KA7 |
| 14 | TAN | 568 | Rear Vertical Seat Motor Position Sensor Signal |
| 15 | - | - | Not Used |
| 16 | BLK/WHT | 570 | Driver Seat Recline Motor Position Sensor Signal |
| 17-18 | - | - | Not Used |
| 19 | DK BLU | 2434 | Passenger Heated Seat Cushion Temperature Sensor Signal-w/KA7 |
| 20-21 | - | - | Not Used |
| 22 | DK BLU | 2479 | Passenger Heated Seat Element Supply Voltage-w/KA7 |
