Electrical Component Locator: Grounds
GROUNDS LOCATION
| Component | Location |
|---|---|
| G100 | On left front frame body mount. |
| G102 | At left front side of engine block. |

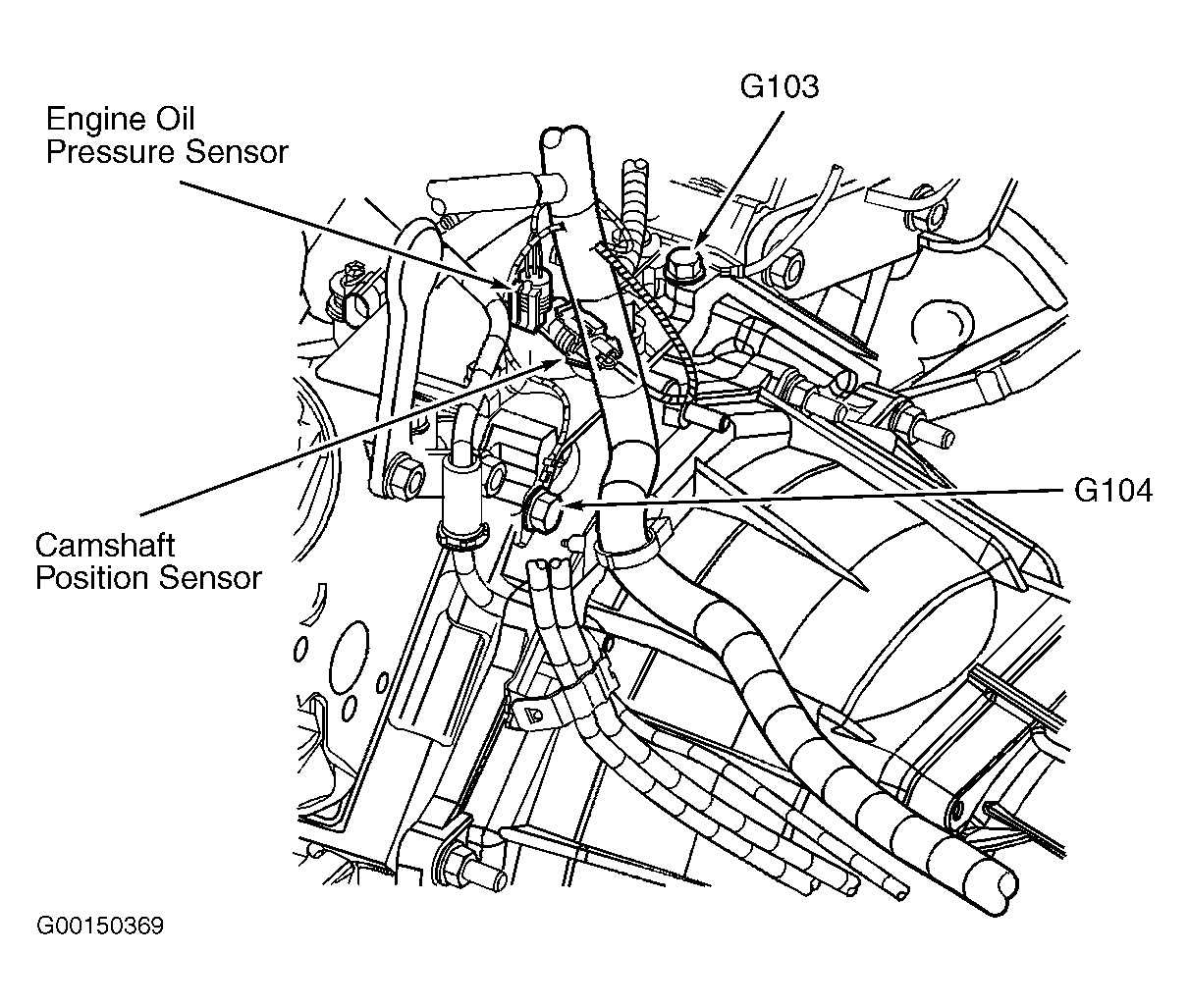

| G103 | At top right rear of engine. See Figure . |
| G104 | At top left rear of engine. See Figure . |
| G106 | At right rear of engine compartment, on forward dash panel. |
| G200 | On left side of dash, near left kick panel. |
| G203 | At lower right side of dash, near right kick panel. |

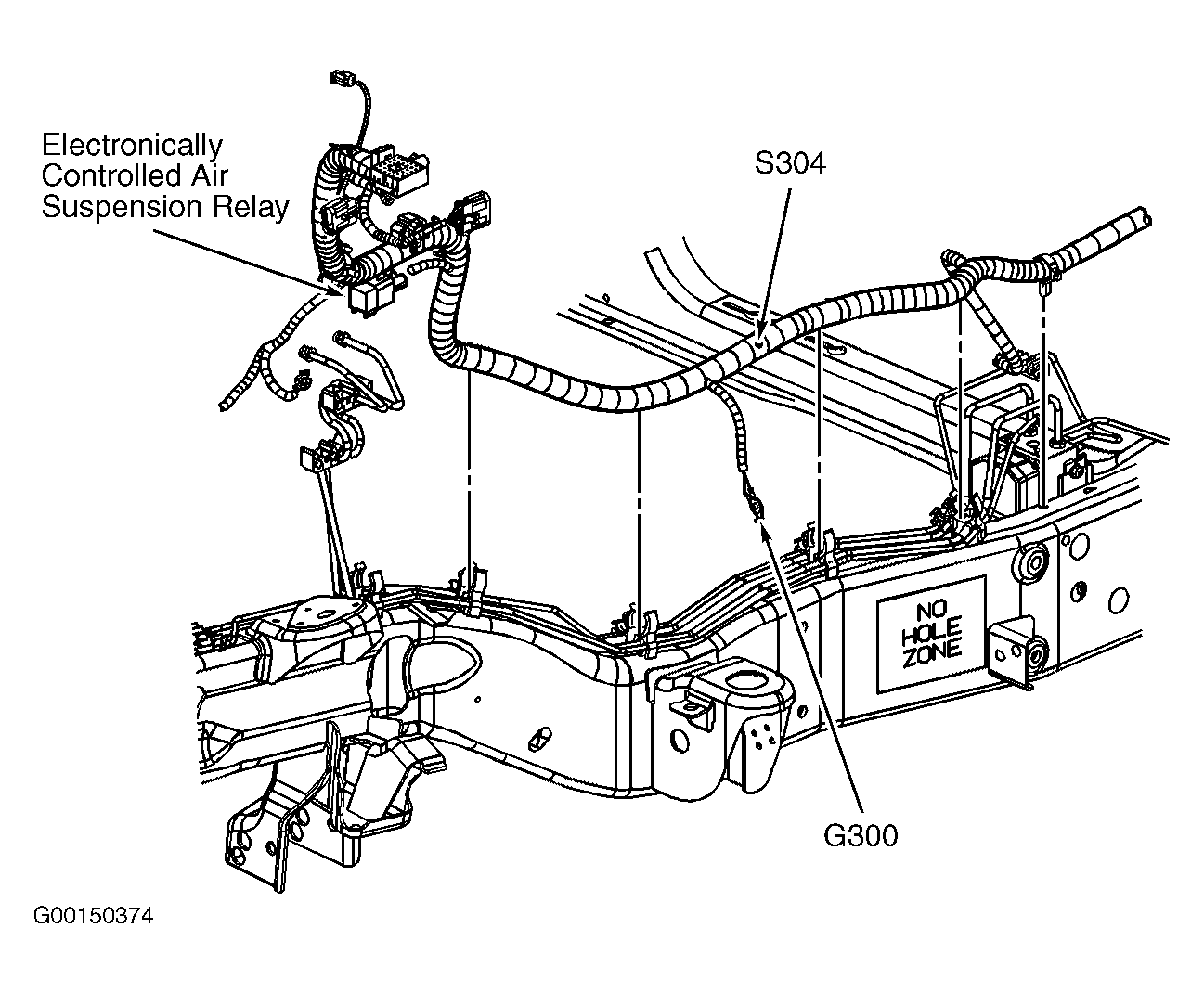

| G300 | On left side body mount, in front of driver door. See Figure . |
| G302 | At left inner center "B" pillar. |
| G304 | Under passenger seat. |
| G306 | At right inner center "B" pillar. |
| G308 | At right frame body mount, near right rear door. |
| G401 | At left rear frame body mount. |
| G402 | Attached to front of air suspension mounting bracket. |
| G405 | At right rear frame body mount. |
| G410 | On right rear inner side body panel. |
