Component Locations
WARNING: This page is about a different car, the 2002 Oldsmobile Aurora. However, it is still accessible from the selected car via links, so may be relevant.
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Data Link Connector (DLC) | Below Driver Side Of Instrument Panel, Near Steering Column |

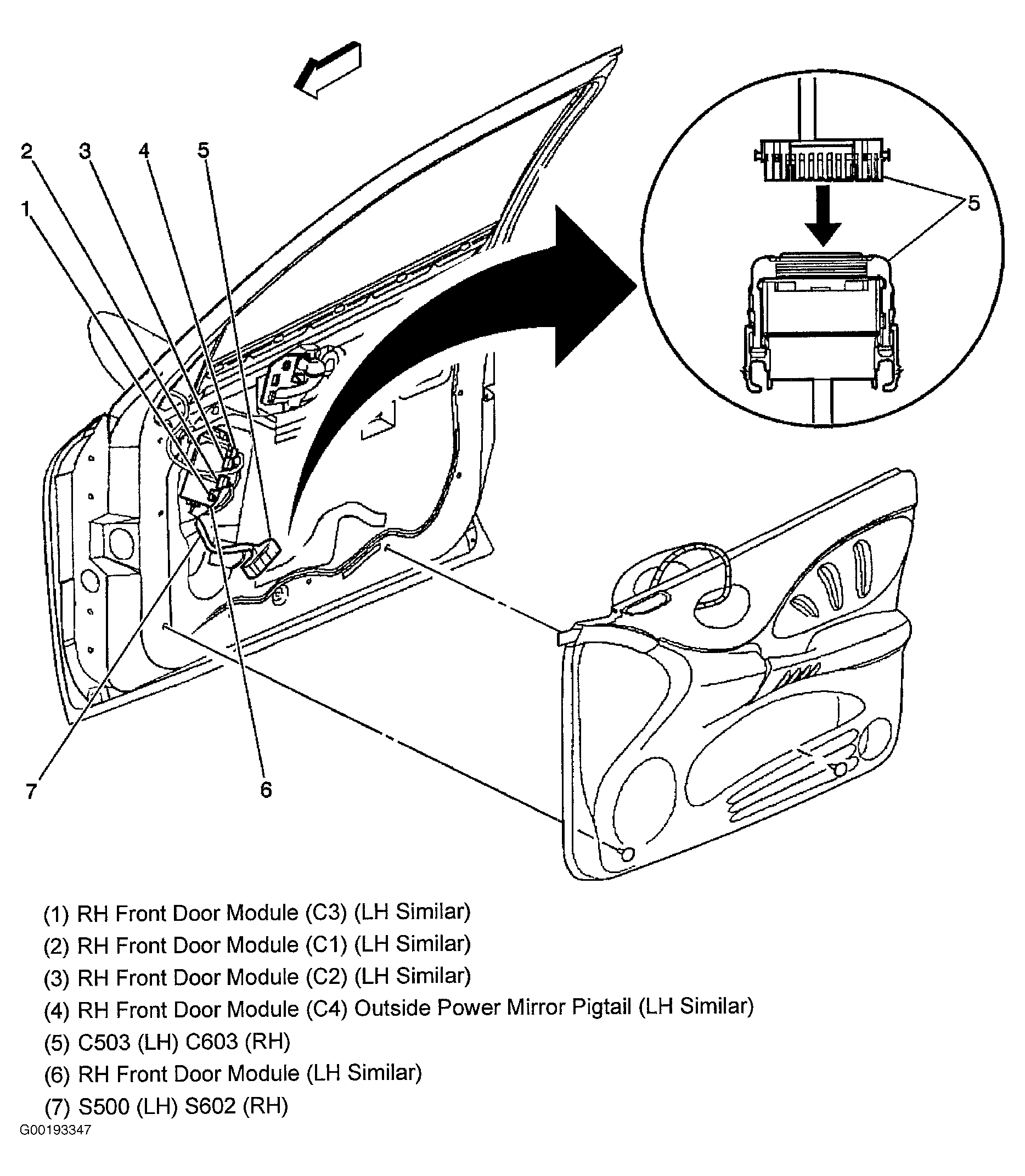

| Driver Door Module | In Driver Door. See Fig 1 |

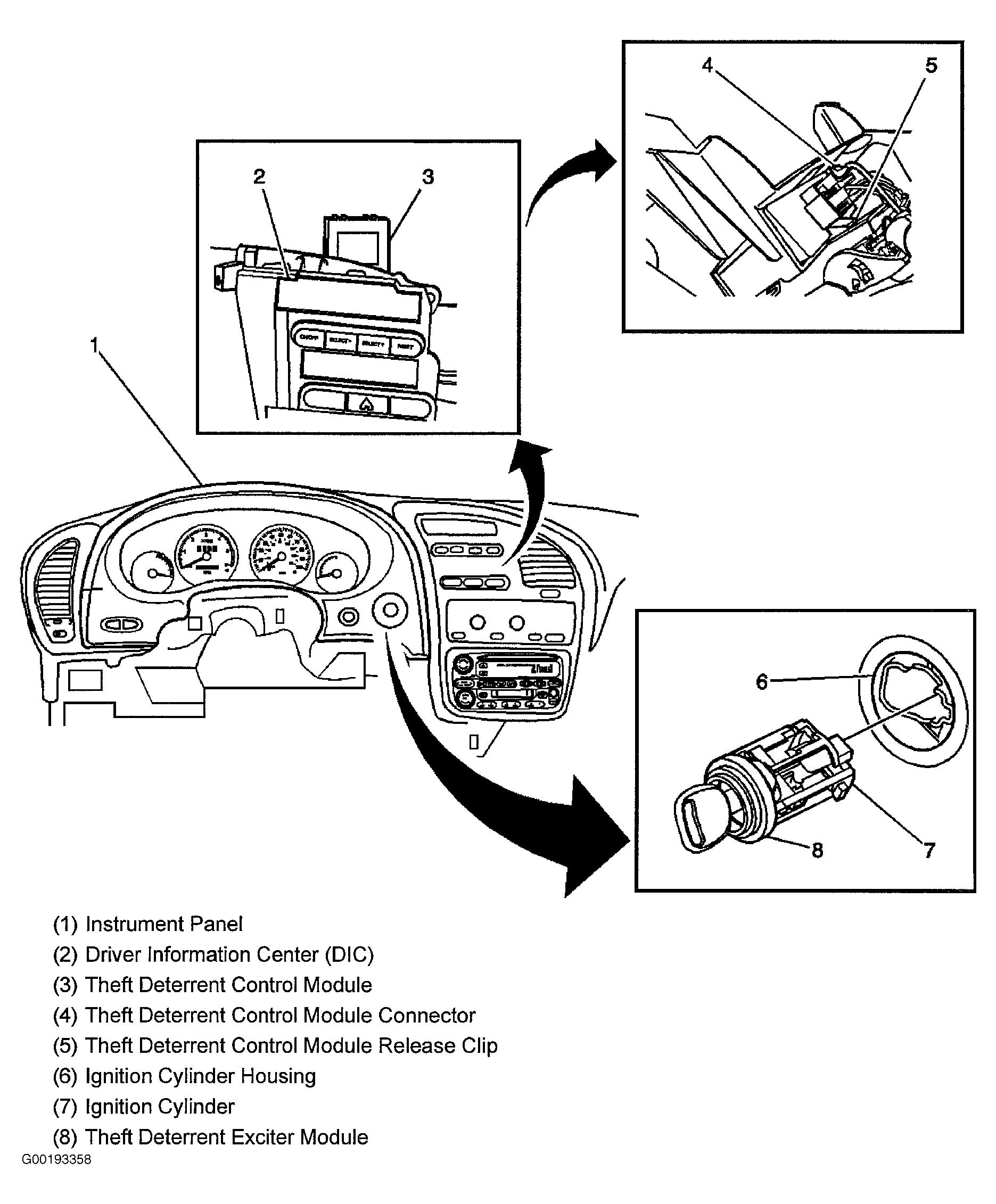

| Driver Information Center | In Center Of Instrument Panel, Above Radio. See Fig 2 |
| Electronic Brake Control Module (EBCM) | Driver Front Of Engine Compartment, Under Air Cleaner. See Fig 3 |

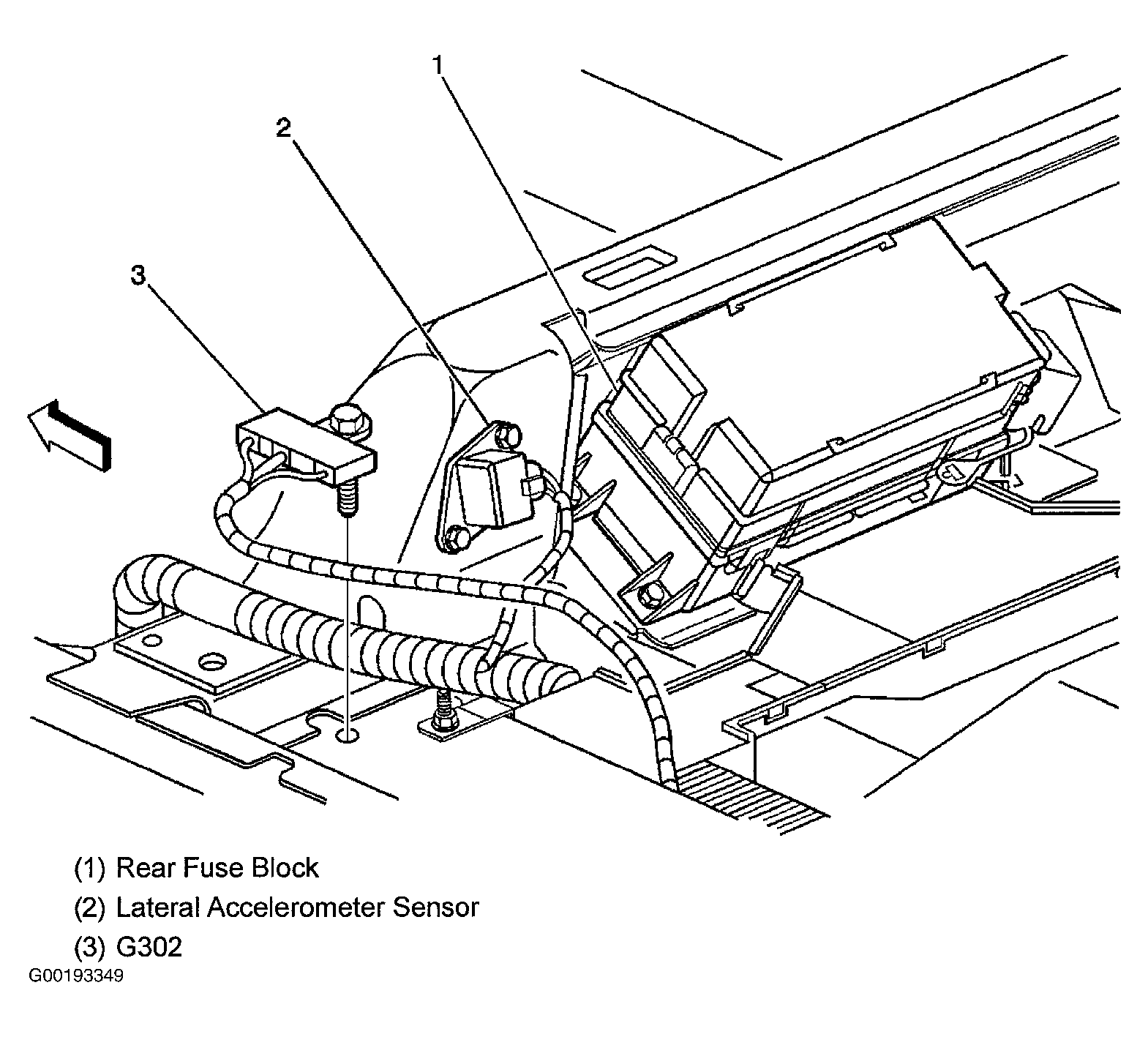

| Fuse Block (Rear) | Below Driver Side Rear Seat. See Fig 4 |

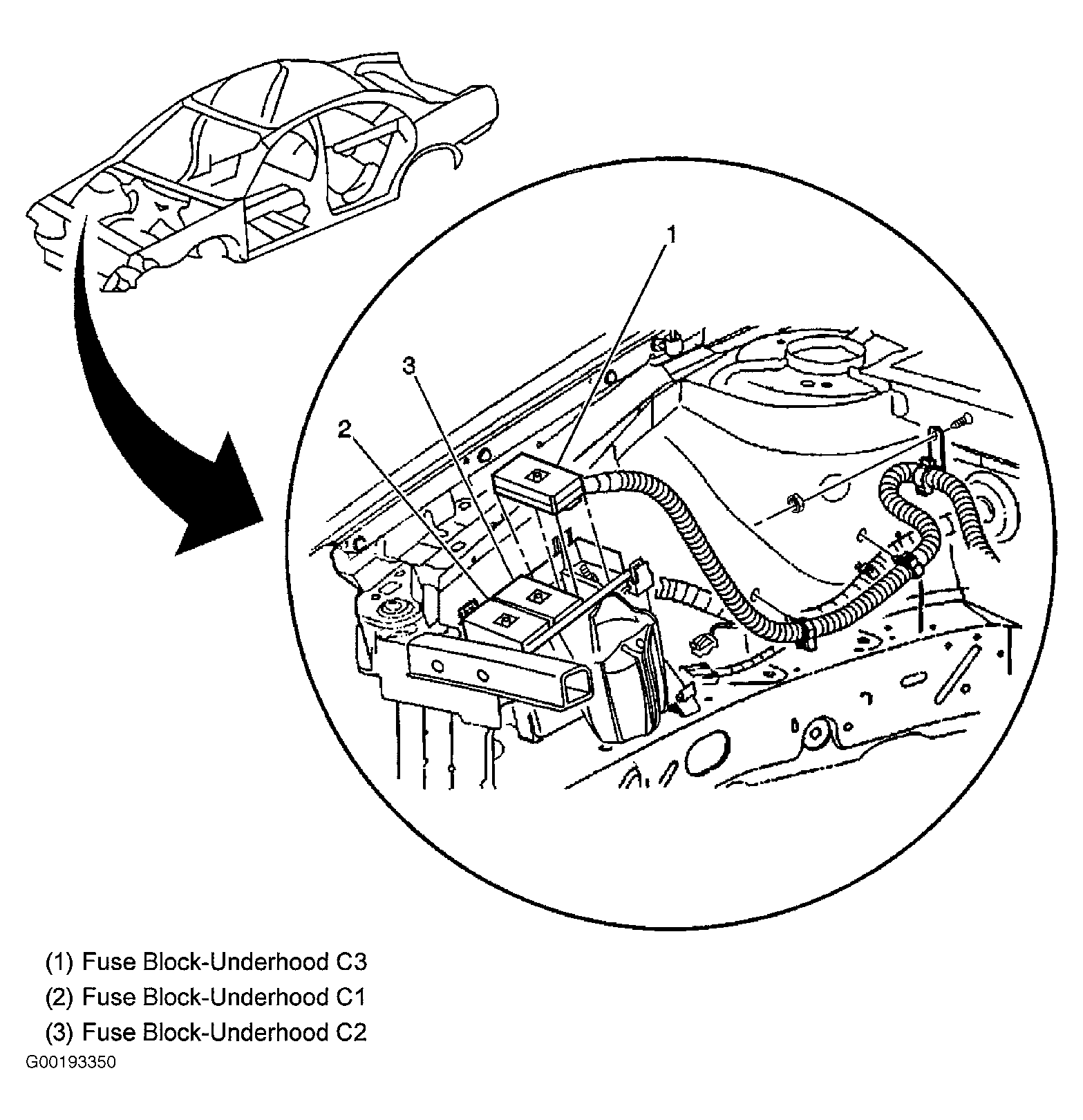

| Fuse Block (Underhood) | On Passenger Side Of Engine Compartment. See Fig 5 |

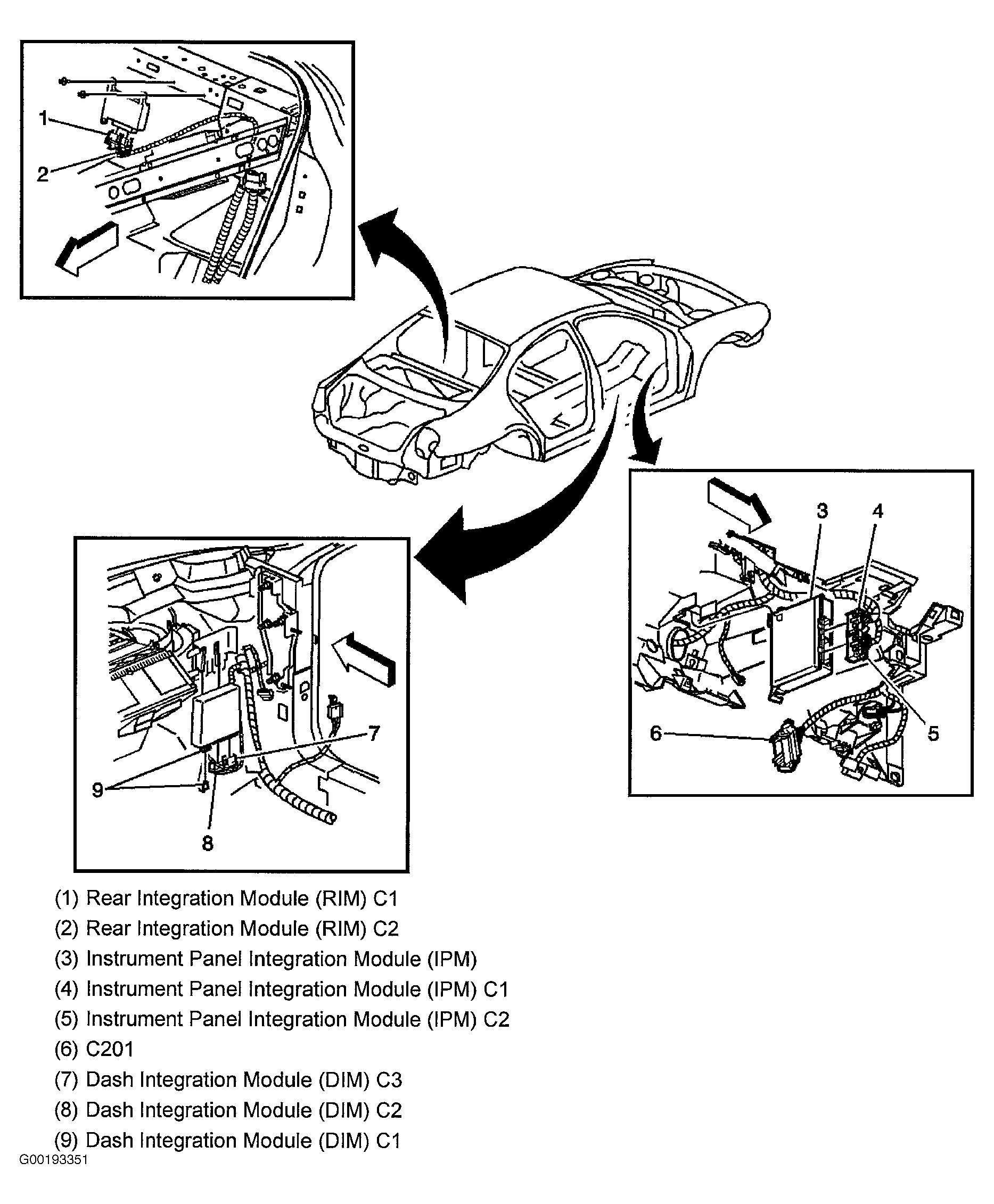

| Integration Module (Dash) | Behind Passenger Side Of Instrument Panel, Under Sound Insulator. See Fig 6 |
| Integration Module (Instrument Panel) | Behind Center Of Instrument Panel, Behind Climate Control Panel. See Fig 6 |

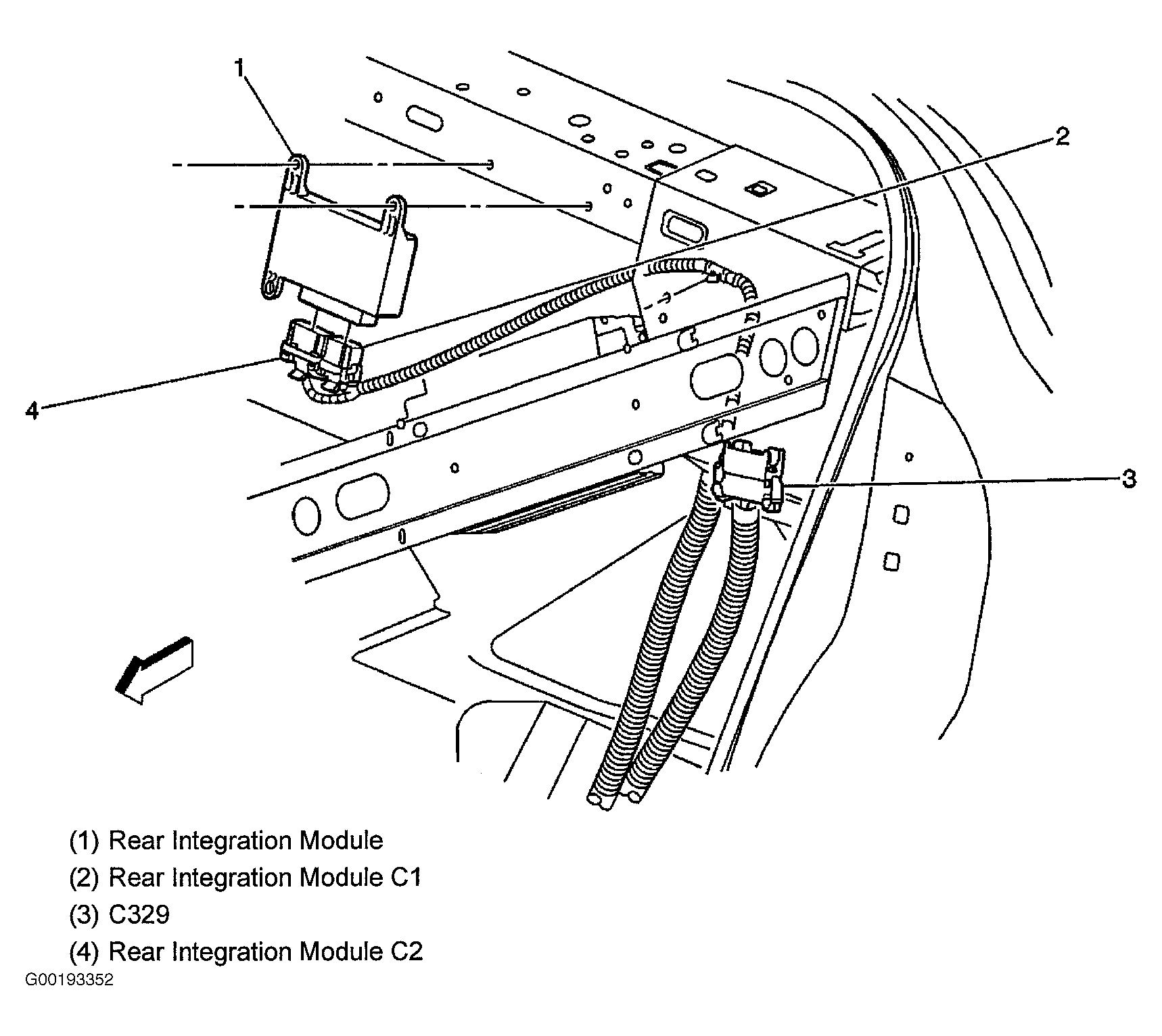

| Integration Module (Rear) | Behind Rear Seat Back. See Fig 6 and Fig 7 |

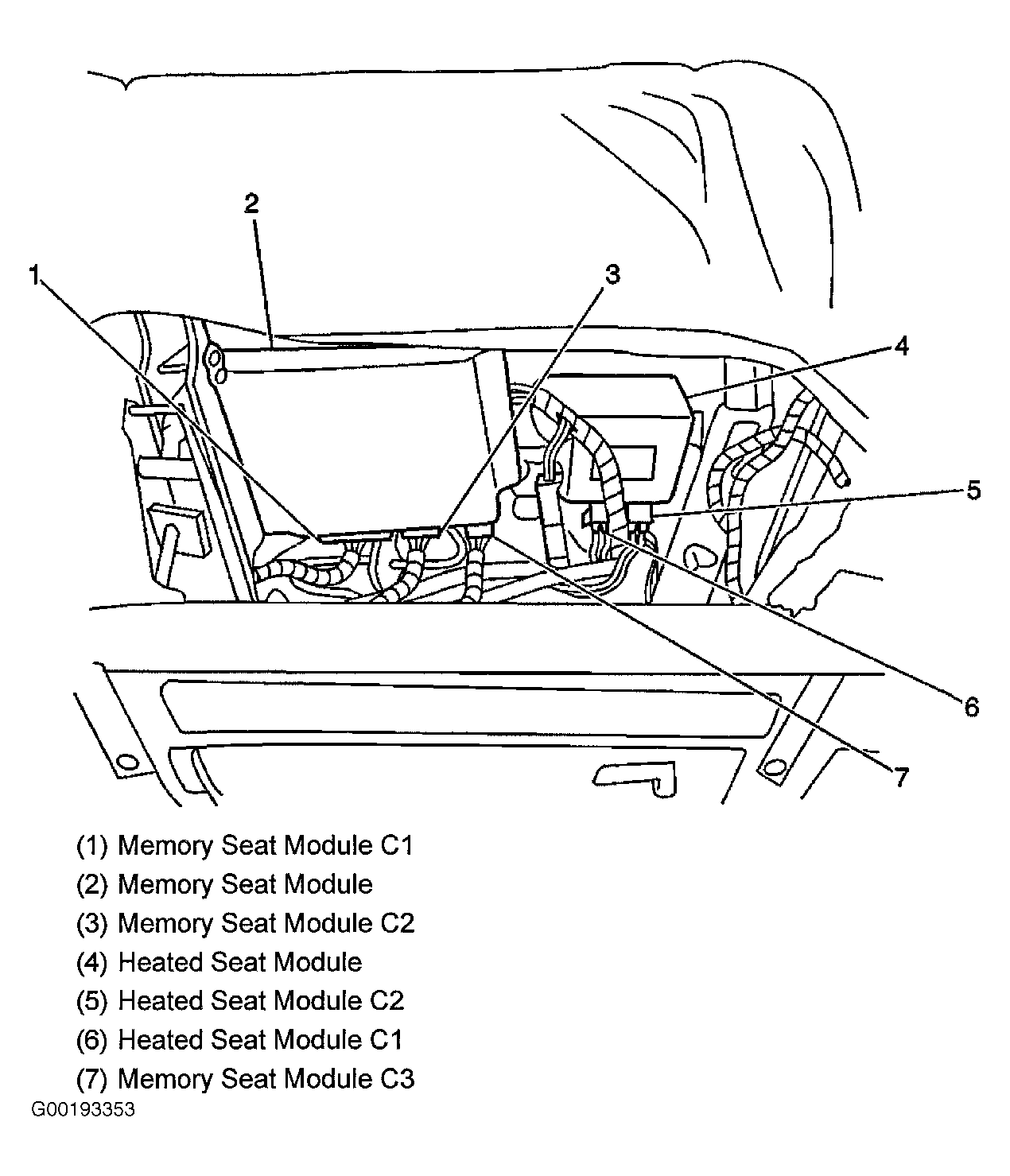

| Memory Seat Module (MSM) | Below Driver Front Seat. See Fig 8 |

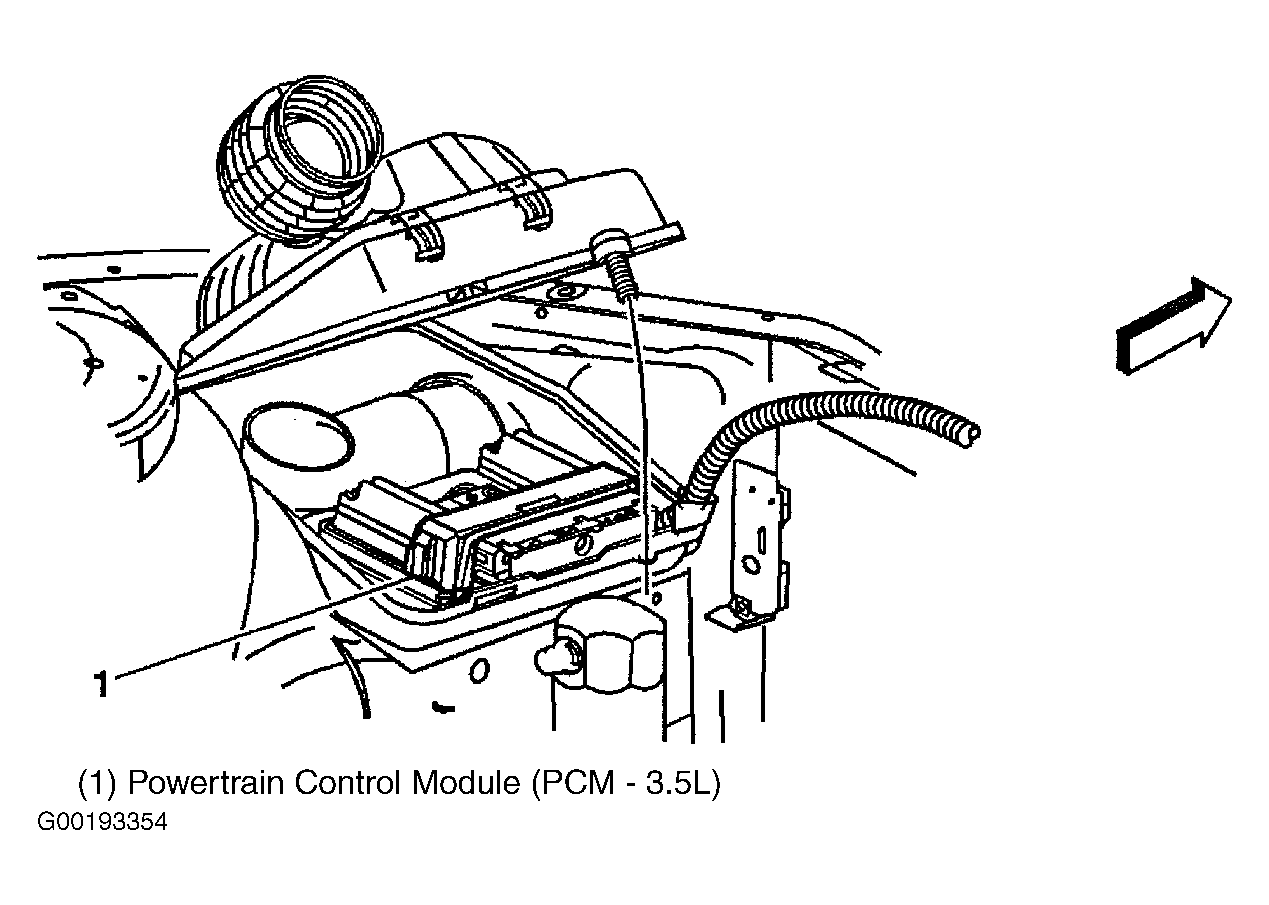

| Powertrain Control Module (PCM - 3.5L) | Driver Front Corner Of Engine Compartment, Below Air Cleaner Housing. See Fig 9 |

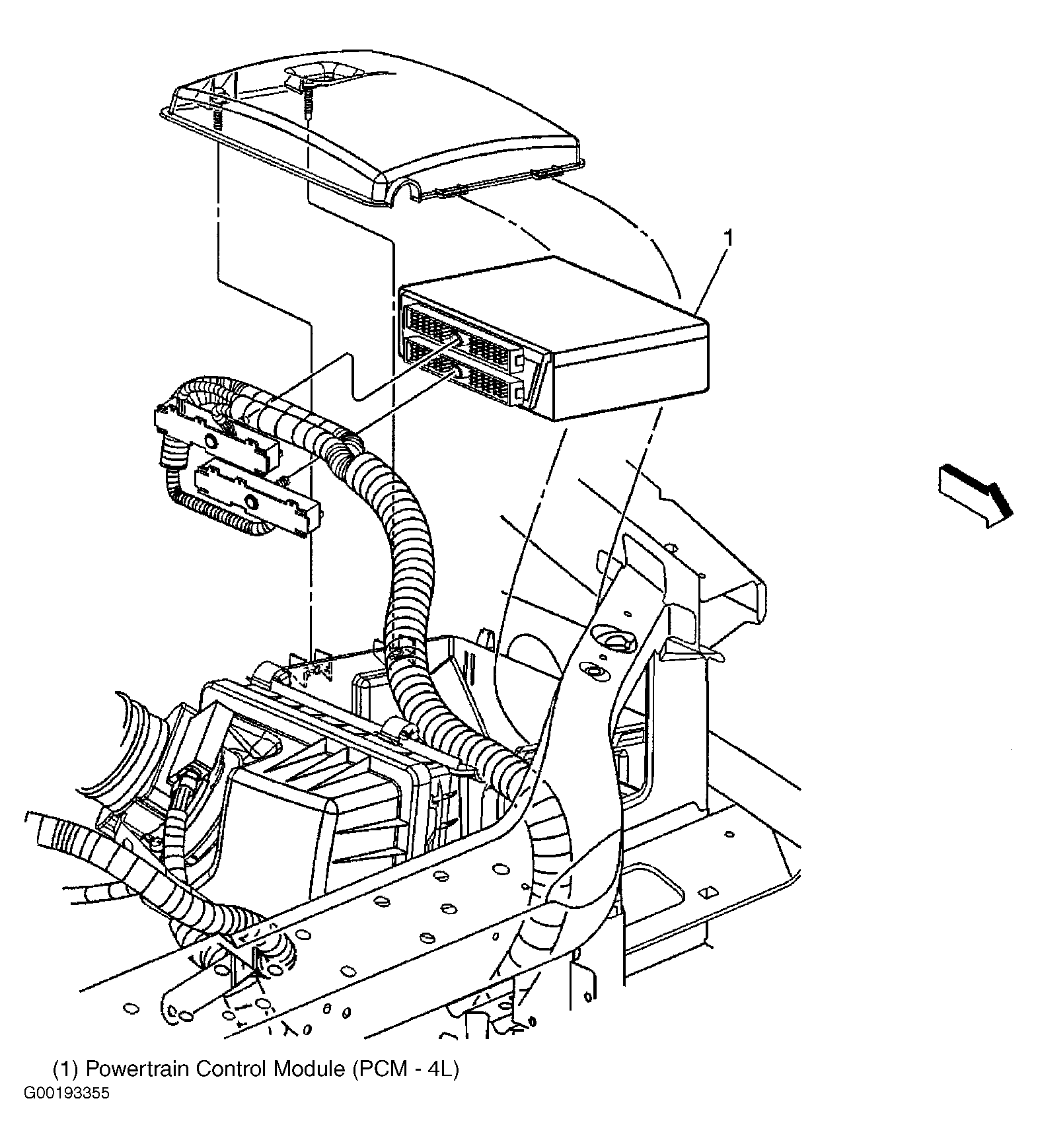

| Powertrain Control Module (PCM - 4L) | Driver Front Corner Of Engine Compartment, Below Air Cleaner Housing. See Fig 10 |

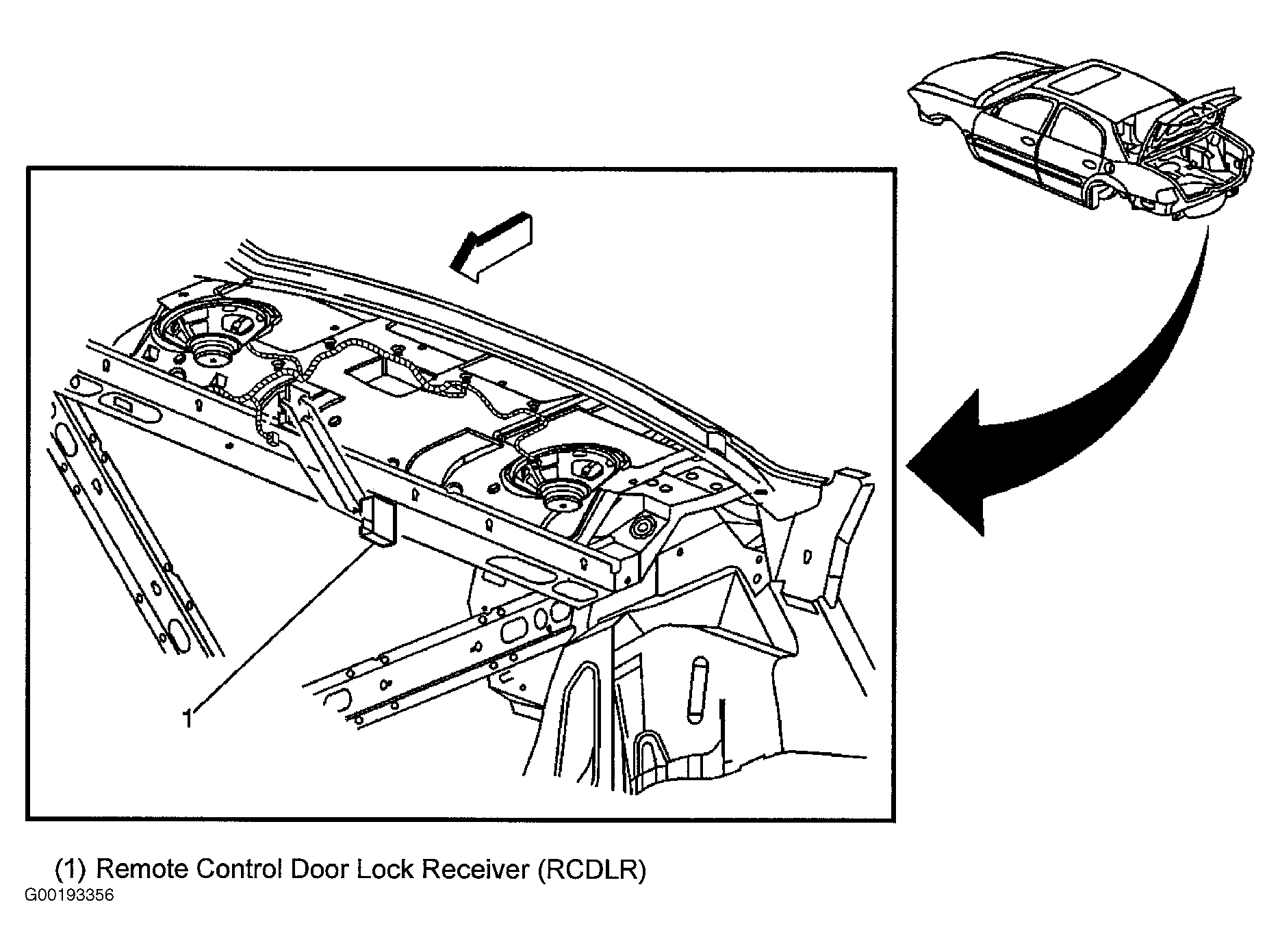

| Remote Control Door Lock Receiver (RCDLR) | On Underside Of Rear Deck, Near Driver Side Speaker. See Fig 11 |

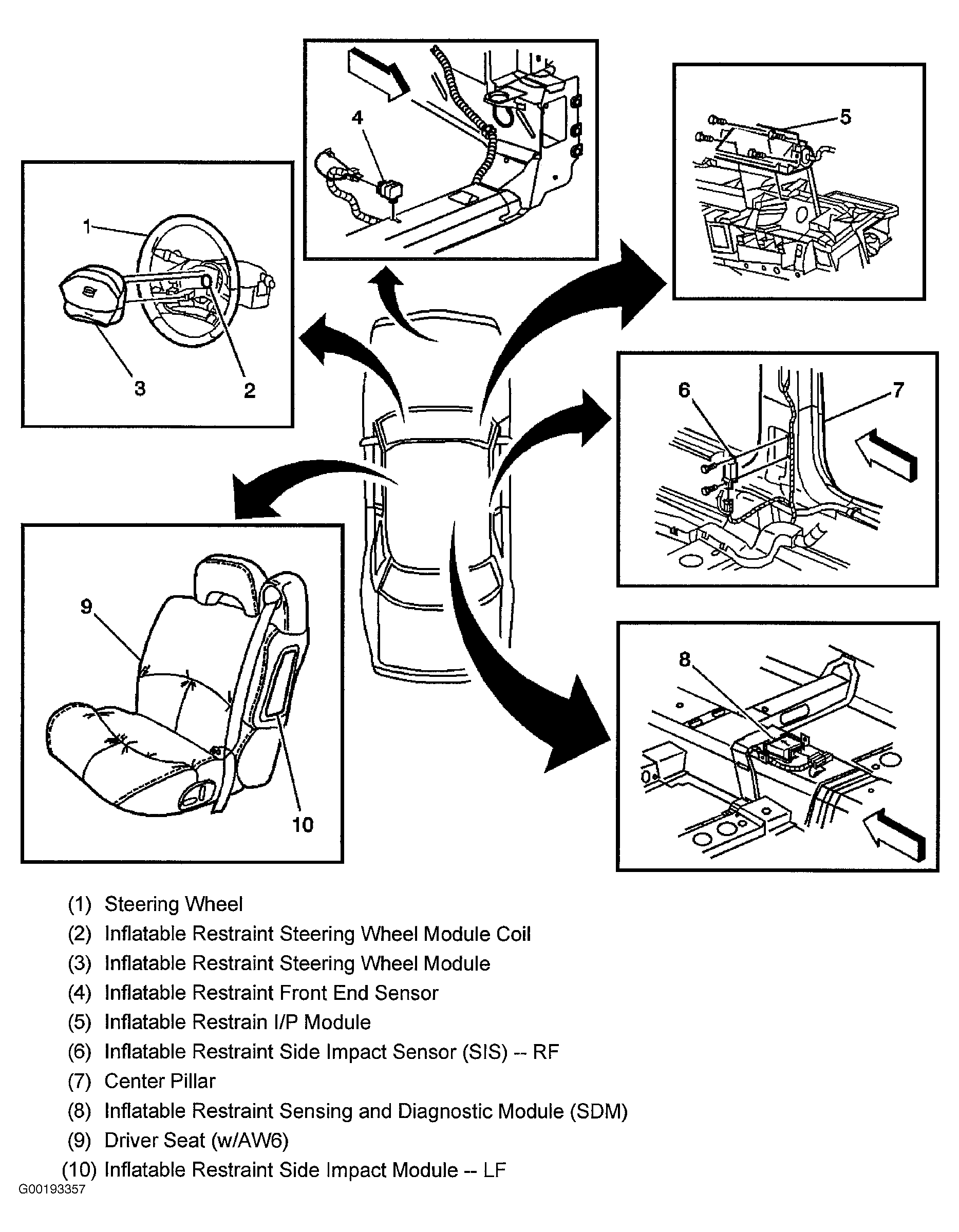

| Sensing & Diagnostic Module (SDM) | Below Passenger Front Seat. See Fig 12 |
| Theft Deterrent Control (TDC) Module | Driver Side Of Instrument Panel, To Right Of Steering Column. See Fig 2 |

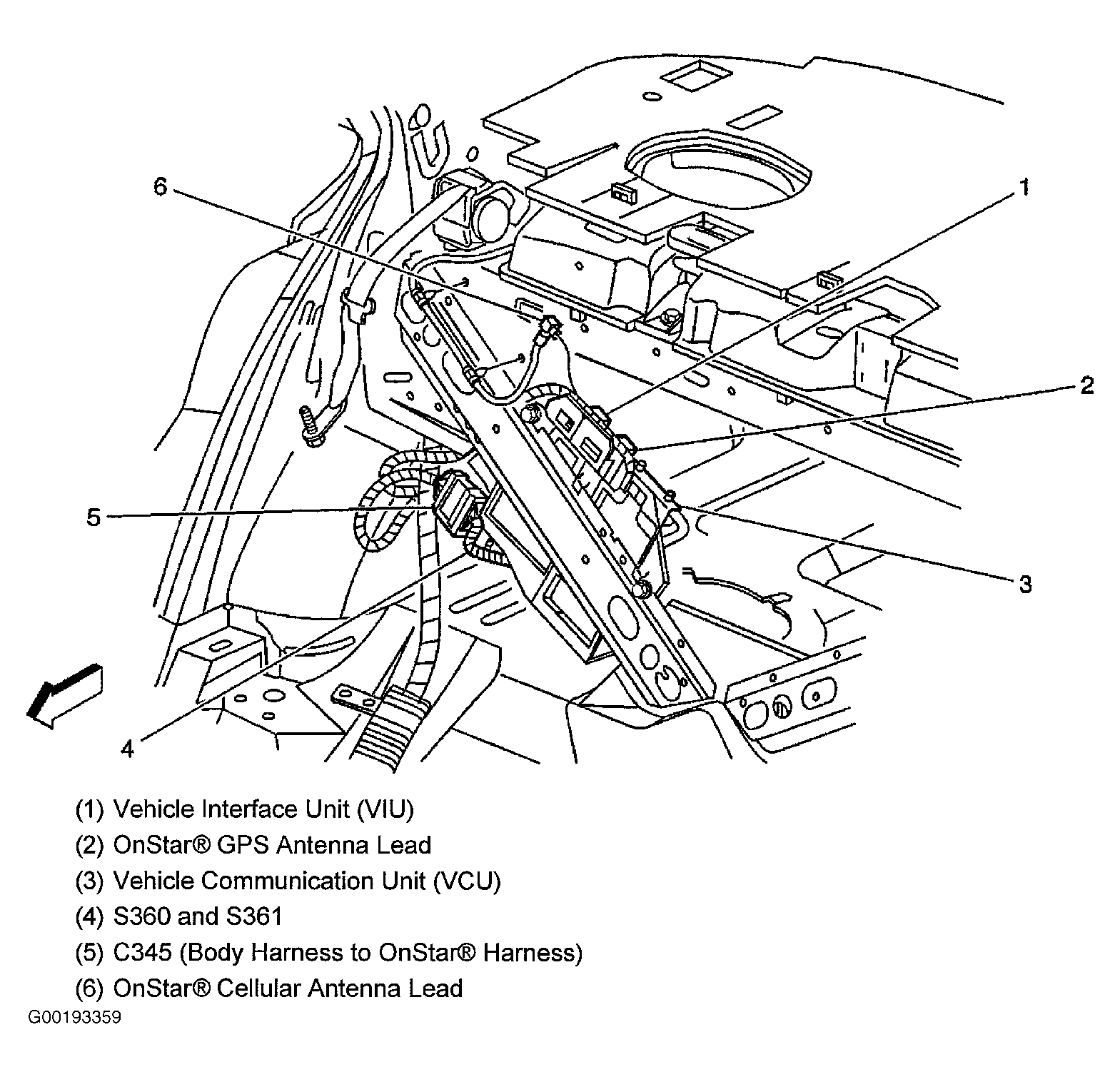

| Vehicle Communication Unit (VCU - 2.6) | Rear Of Passenger Compartment, Behind Rear Seat Back, Mounted To Vehicle Interface Unit. See Fig 13 |

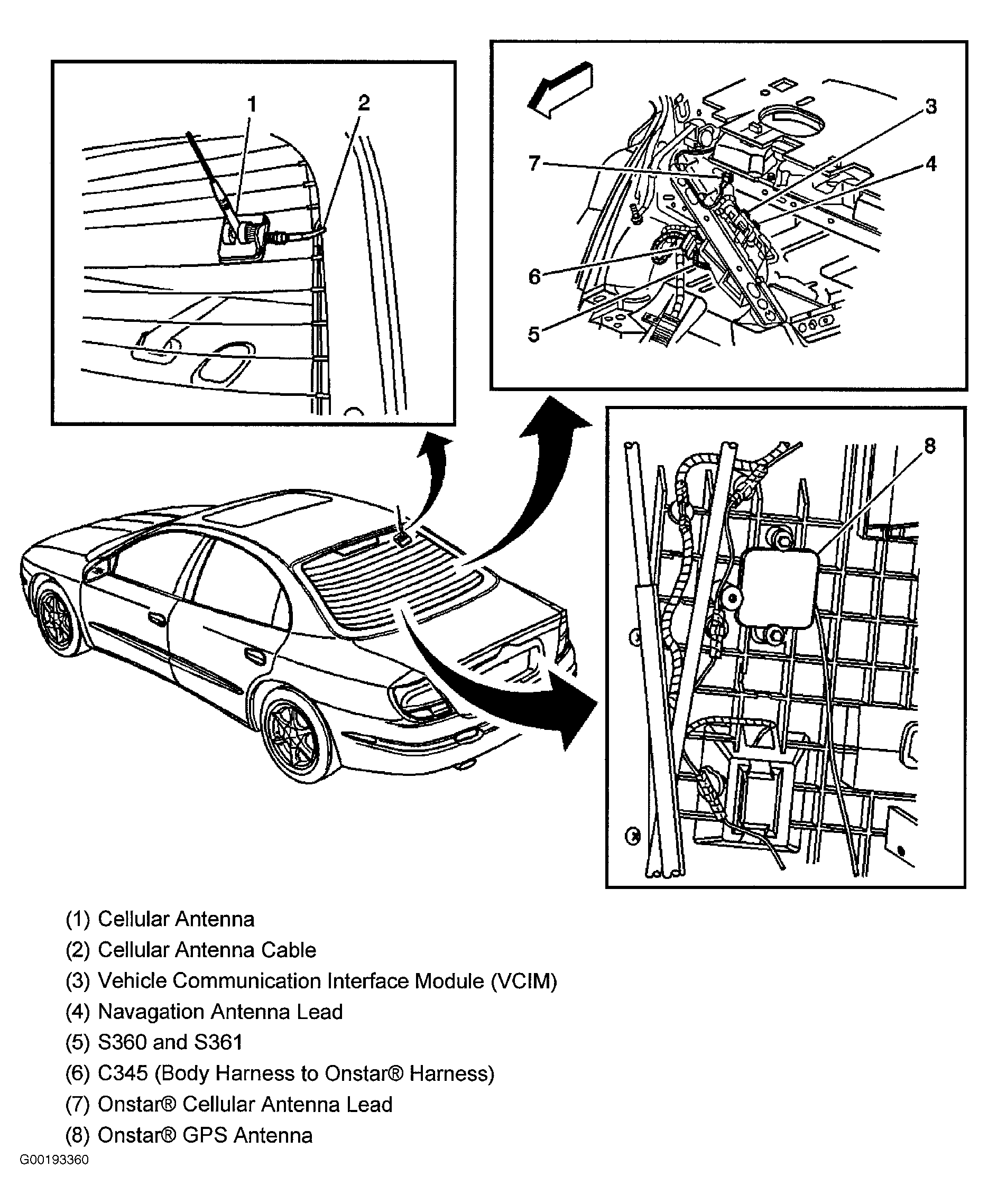

| Vehicle Communication Interface Module (VCIM - F1) | Rear Of Passenger Compartment, Behind Rear Seat Back. See Fig 14 |
| Vehicle Interface Unit (VIU - 2.6) | Rear Of Passenger Compartment, Behind Rear Seat Back, Mounted To Electronics Bay. See Fig 13 |

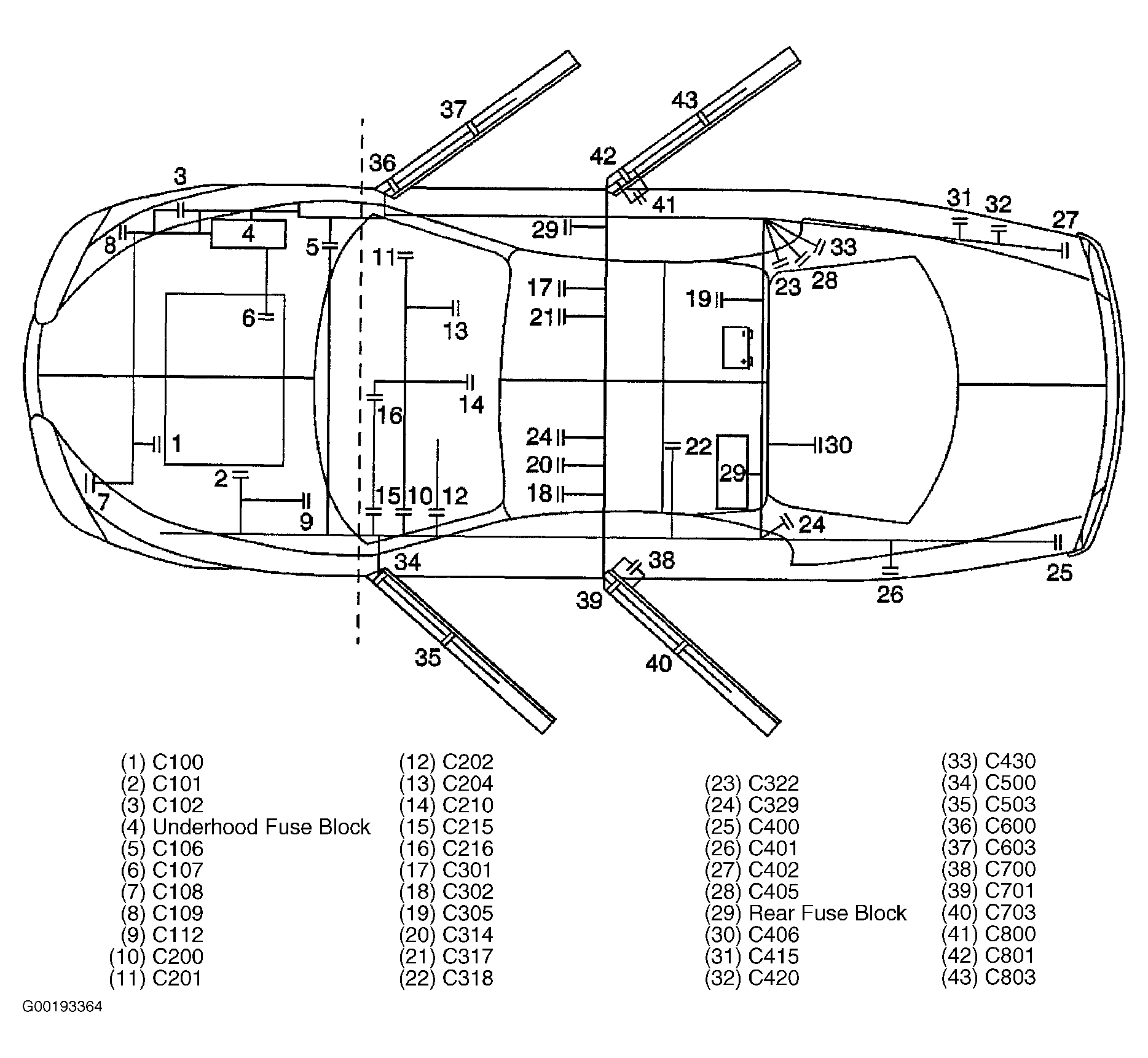

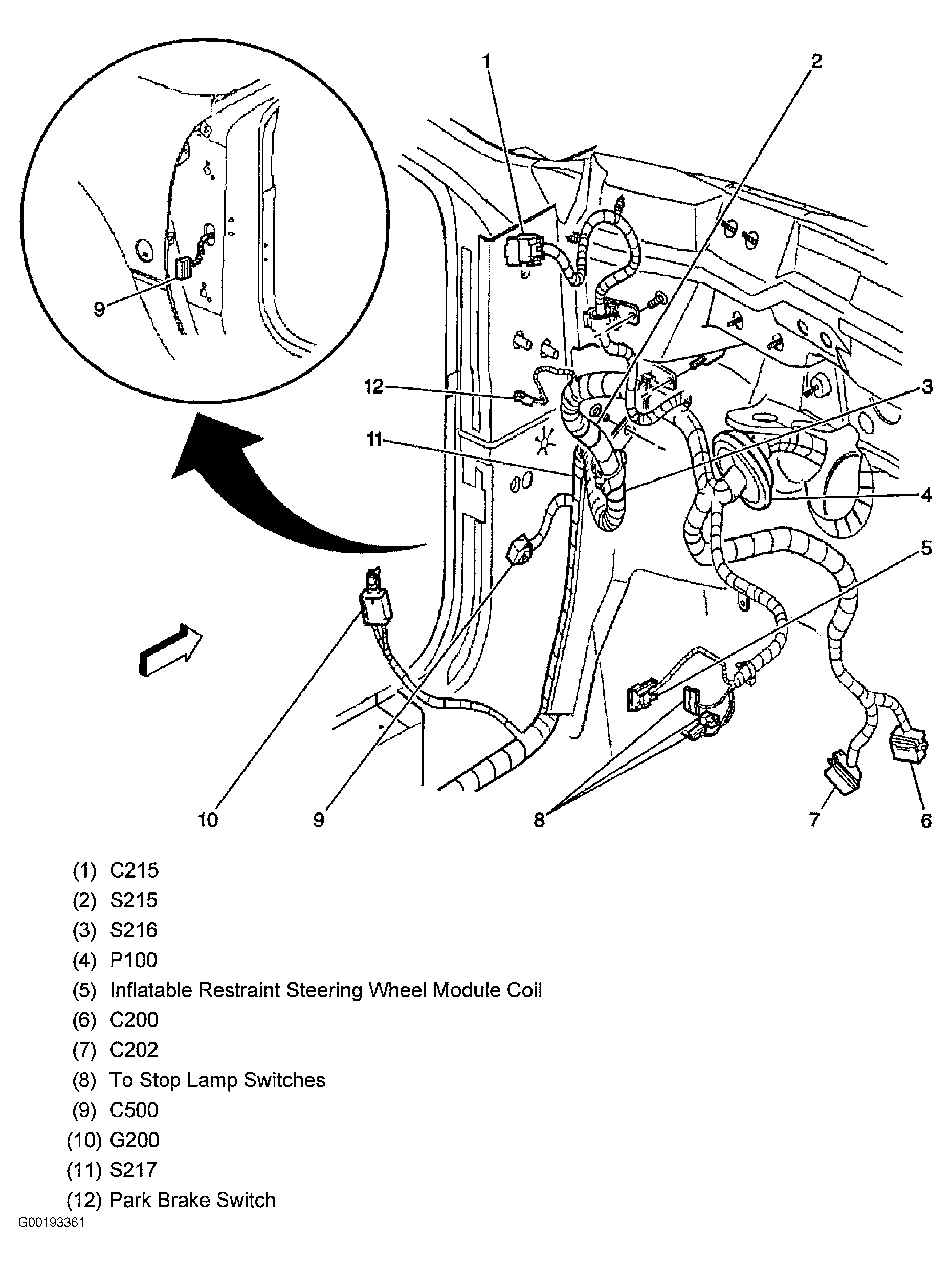

| C200 | Body Harness To IP Harness, Under Driver Front Corner Of Instrument Panel. See Fig 15 |

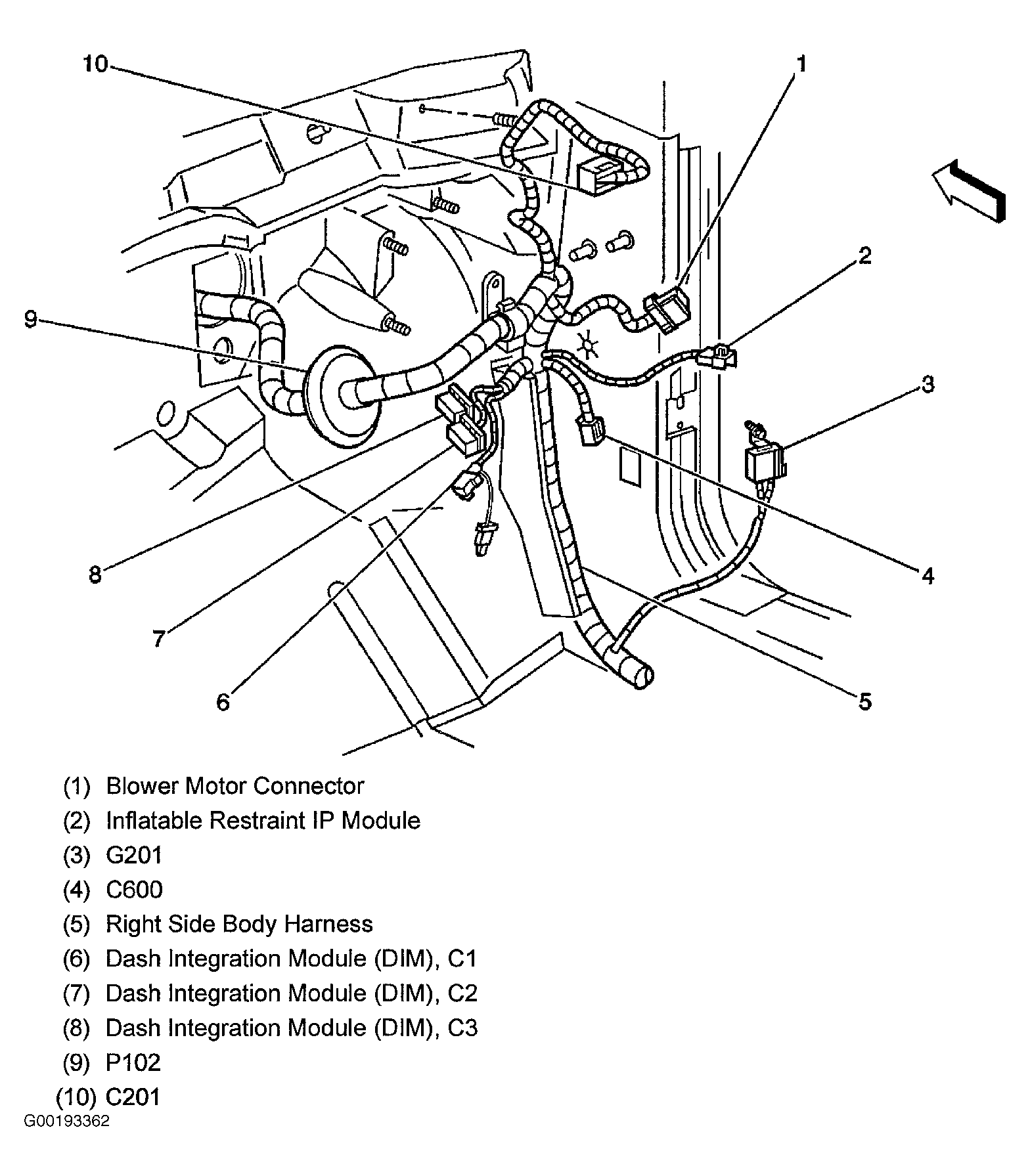

| C201 | Body Harness To IP Harness, Under Driver Front Corner Of Instrument Panel. See Fig 6 and Fig 16 |
| C329 | Body Harness To Headliner Harness, Rear Of Passenger Compartment, Behind Passenger Rear Quarter Upper Trim Panel. See Fig 7 |

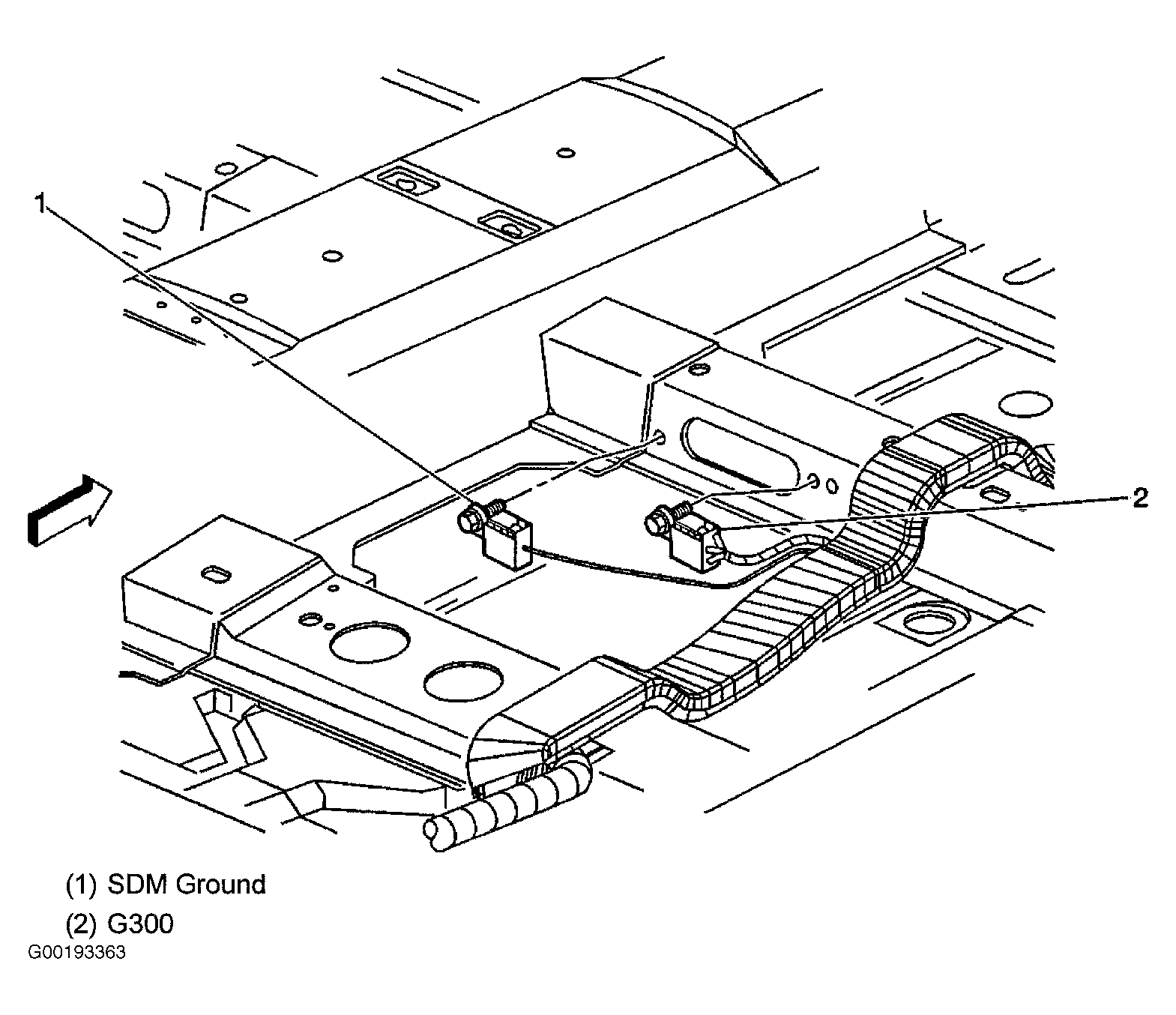

| Ground (SDM) | Under Driver Side Seat. See Fig 17 |

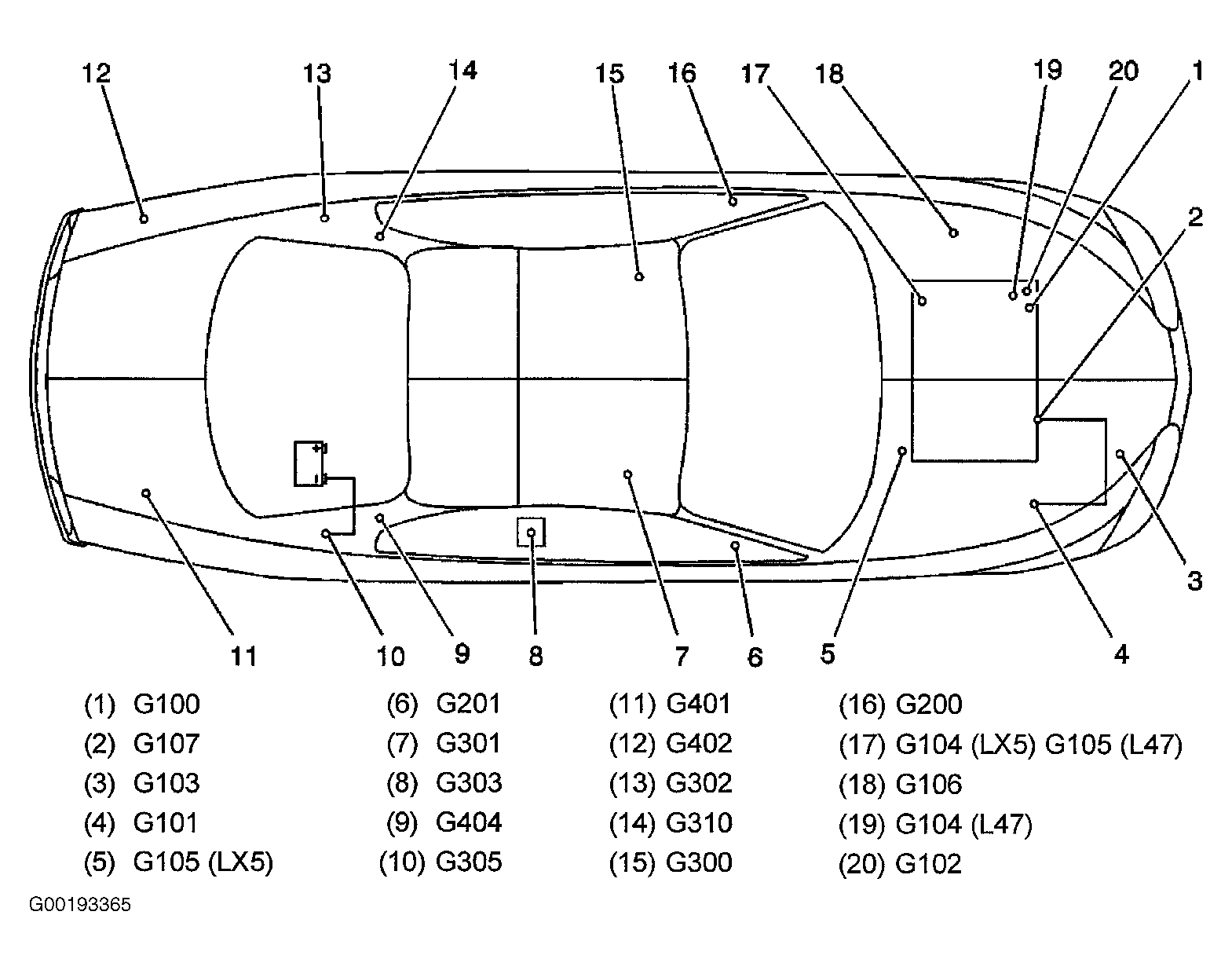

| G200 | On Driver Side Windshield Pillar. See Fig 15 |
| G201 | On Passenger Side Windshield Pillar. See Fig 16 |
| G302 | Under Driver Side Rear Seat. See Fig 4 |
| S217 | In Body Harness, 9" From Pass-Through Grommet. See Fig 15 |
