Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Accessory Power Outlet-LR (Console) | At rear of center console. See Figure . |
| Accessory Power Outlet-RR (Console) | At rear of center console. See Figure . |
| Accessory Power Outlet-RR (Rear Cargo Storage Bin) | At rear of rear cargo storage bin. See Figure . |
| Accessory Power Outlet (2) | At center of dash. See Figure . |
| Audio Amplifier | Under front floor console, between front seats. See Figure . |
| Battery | At left side of engine compartment. See Figure . |
| Cell Phone/GPS Antenna | At left front of roof. See Figure . |
| Cellular & Navigation Antenna | At top left front of roof. See Figure . |

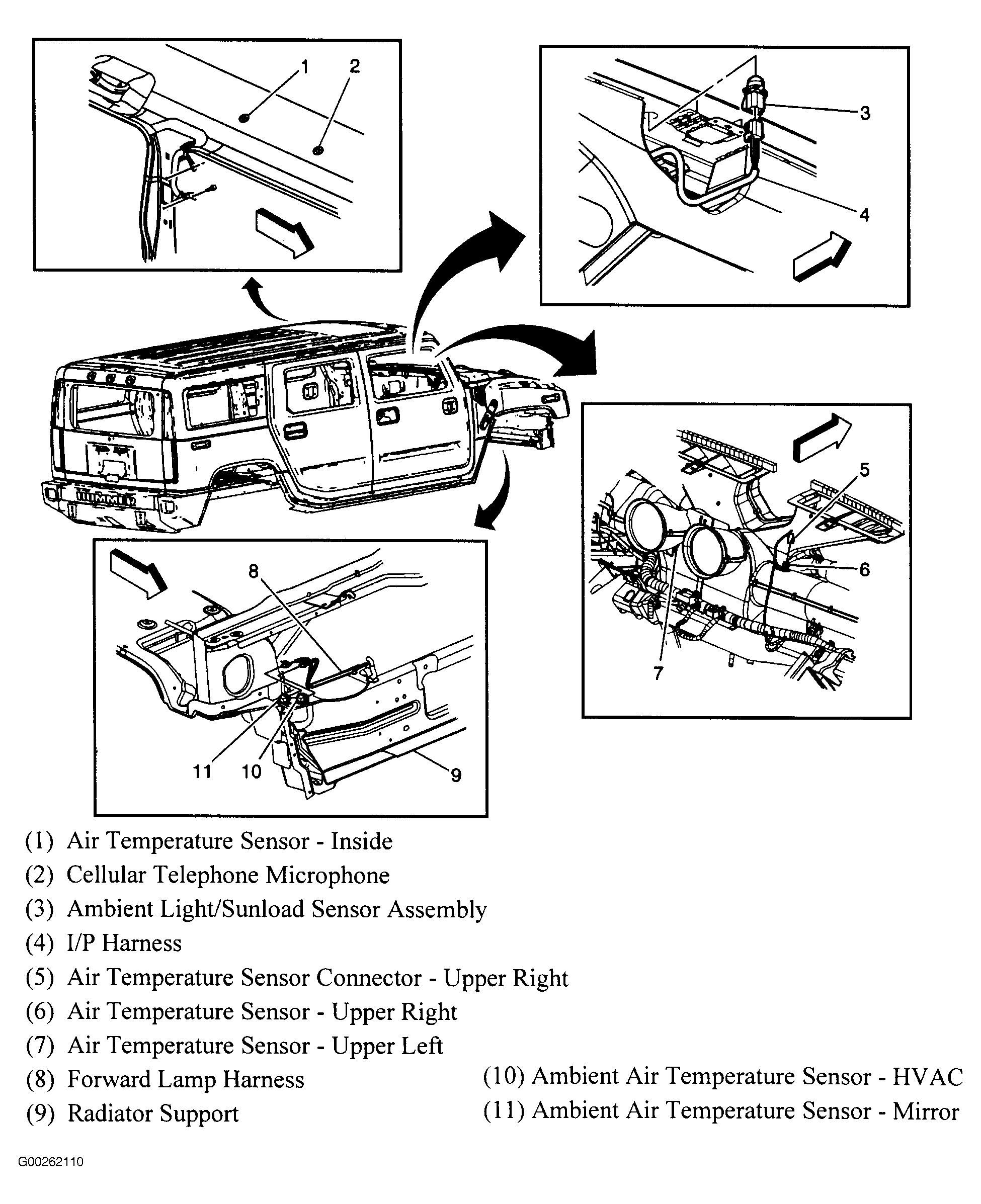

| Cellular Telephone Microphone | In left roof rail, forward of "B" pillar. See Figure . |
| Data Link Connector (DLC) | Under left side of dash, below steering column. See Figure . |
| Electric Locking Differential Case Assembly | Integral to lock differential. See Figure . |
| Generator | At top left of engine. See Figure . |
| Global Positioning System (GPS) Antenna (I/P) | On dash. See Figure . |
| Heated Seat Element Connector-LR | Under left side of 2nd row seat. See Figure . |
| Heated Seat Element Connector-RR | Under right side of 2nd row seat. See Figure . |
| Heated Seat Element-Driver Cushion | In driver seat. See Figure . |
| Heated Seat Element-Driver Cushion Connector | In driver seat. See Figure . |
| Heated Seat Element-Passenger Cushion Connector (W/KA7) | Under front passenger seat. See Figure . |
| Horn Connector-High Note | At horn. See Figure . |
| Horn-High Note | On left lower corner of radiator core support. See Figure . |
| Horn-Low Note | On right lower corner of radiator core support. See Figure . |
| Ignition Coil 1 | At left side of engine. See Figure . |
| Ignition Coil 2 | At right side of engine. See Figure . |
| Ignition Coil 3 | At left side of engine. See Figure . |
| Ignition Coil 4 | At right side of engine. See Figure . |
| Ignition Coil 5 | At left side of engine. See Figure . |
| Ignition Coil 6 | At right side of engine. See Figure . |
| Ignition Coil 7 | At left side of engine. See Figure . |
| Ignition Coil 8 | At right side of engine. See Figure . |
| Junction Block - Battery Cable | At left side of engine. See Figure . |
| Locking Differential Coil Assembly | Integral to lock differential. See Figure . |
| Longnitudinal Accelerometer | Behind center of dash. See Figure . |
| Navigation Radio Antenna (UM8) | Behind right side of dash. See Figure . |

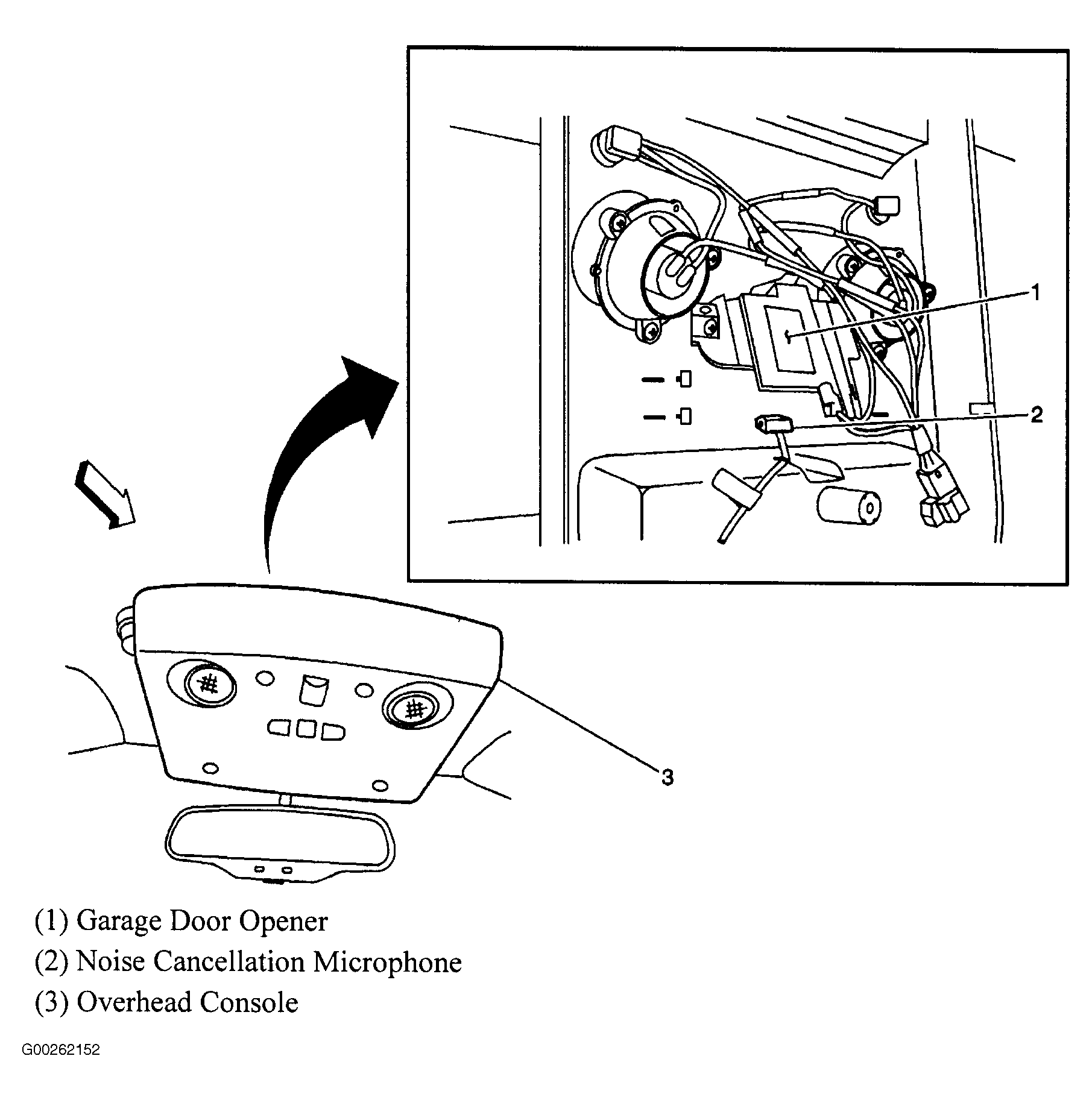

| Noise Cancellation Microphone | Mounted inside overhead console. See Figure . |
| Parking Brake Assembly | Under left side of dash. See Figure . |
| Radio Antenna | At right front of vehicle. See Figure . |
| RCDLR (Part Of The Front Passenger Door Module) | In front passenger door module. See Figure . |
| SIR Coil | At top of steering column. See Figure . |
| Starter | At right rear of engine. See Figure . |
| Stud #1 | On underhood fuse block. See Figure . |
| Stud #2-Trailer Connector Power Feed | On underhood fuse block. See Figure . |
| Theft Deterrent Control Module Electric Park Lock | In steering column. See Figure . |
| Trailer Receptacle | At rear bumper fascia. See Figure . |
