Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| Air Suspension Compressor | On air suspension assembly. See Figure . |
| Air Suspension Compressor Connector | Near right front of compressor. See Figure . |
| Air Temperature Actuator - Left) | Attached to lower middle underside of HVAC assembly, below evaporator. See Figure . |
| Air Temperature Actuator - Right | At middle top of HVAC assembly, above evaporator. See Figure . |
| Blower Motor | At right lower side of dash, on HVAC assembly. |

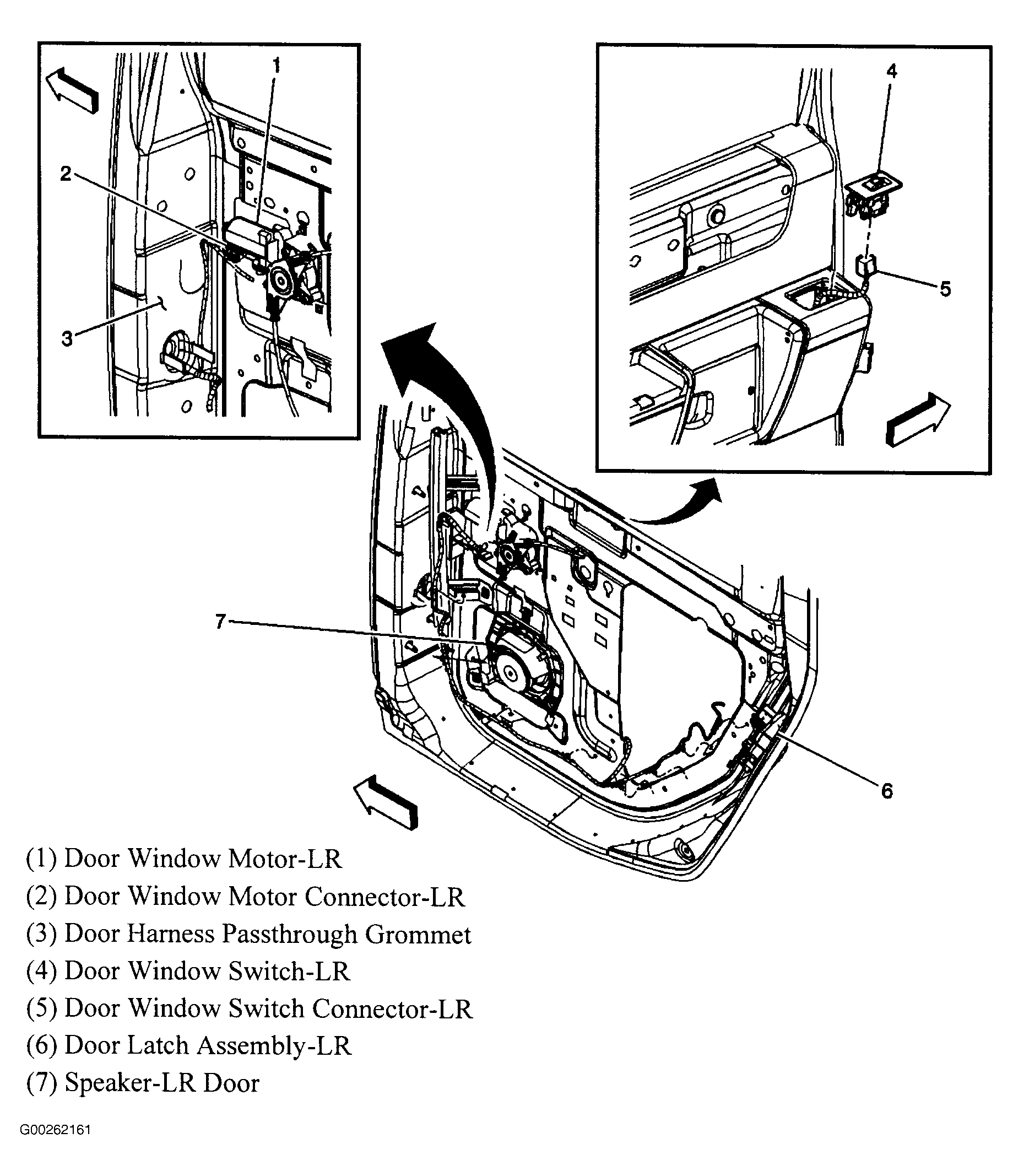

| Door Window Motor Connector-LR (RR Similar) | At door window motor. See Figure . |
| Door Window Motor-LR (RR Similar) | In left rear door. See Figure . |
| Encoder Motor | At rear of transfer case. See Figure . |

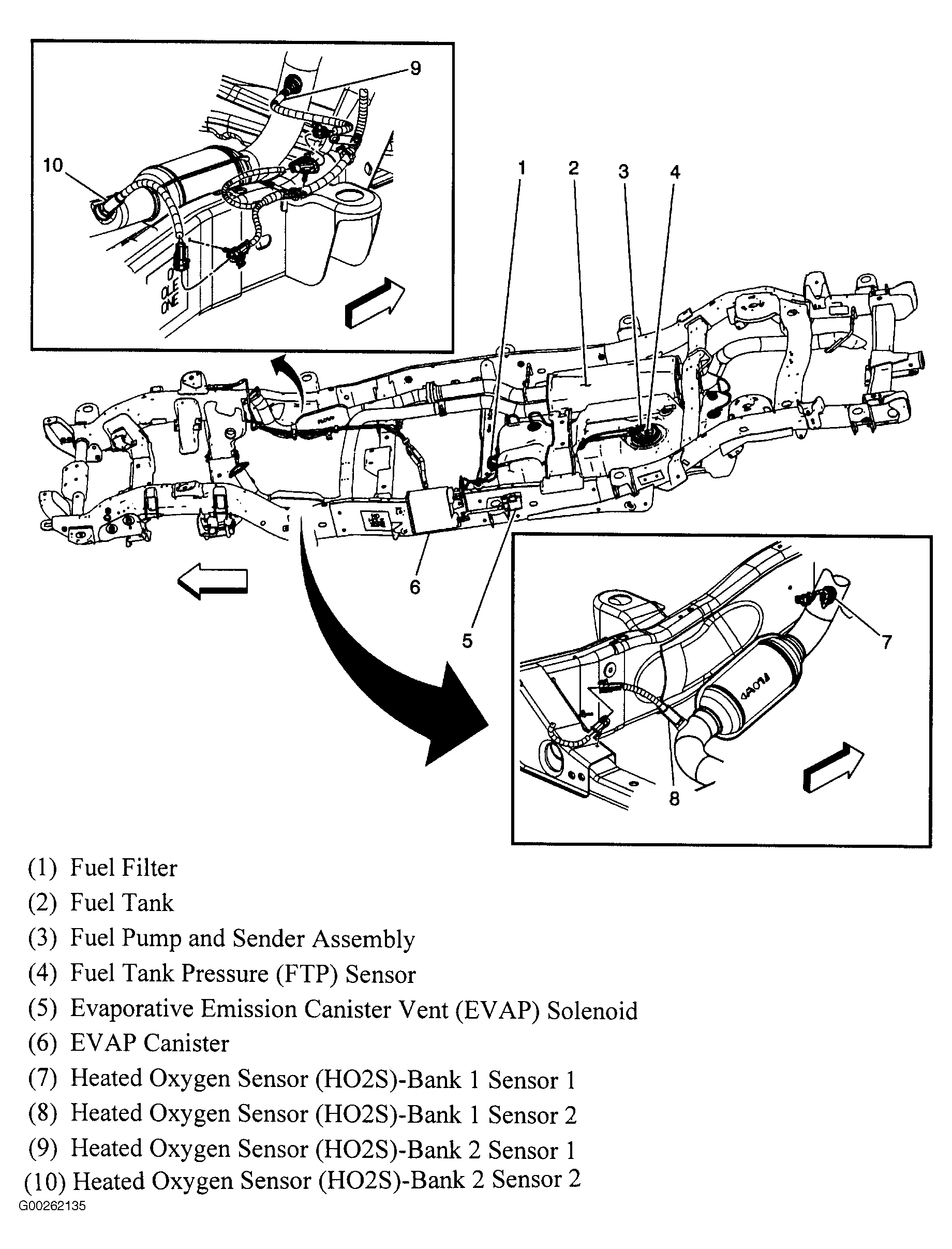

| Fuel Pump & Sender Assembly | In fuel tank. See Figure . |
| Mode Actuator | On left side of HVAC assembly. See Figure . |
| Rear Window Wiper Motor | At center of liftgate. See Figure . |
| Recirculation Actuator | On top front of HVAC assembly. See Figure . |
| Seat Bolster Motor-Driver | In driver seat back. See Figure . |
| Seat Bolster Motor-Passenger | In passenger seat back. See Figure . |
| Seat Front Vertical Motor-Driver | Under driver seat. See Figure . |

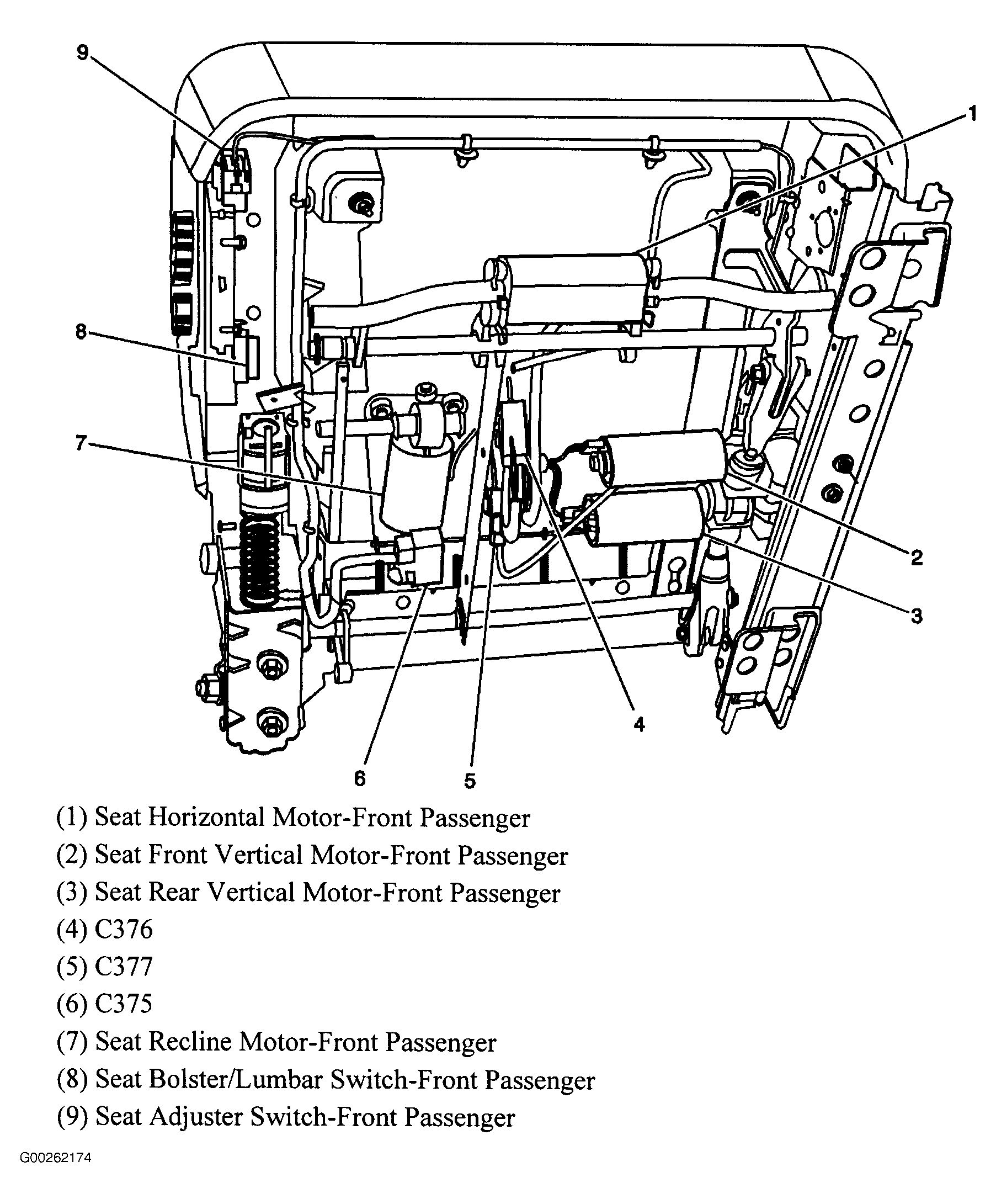

| Seat Front Vertical Motor-Front Passenger | Under front passenger seat. See Figure . |
| Seat Horizontal Motor-Driver | Under driver seat. See Figure . |
| Seat Horizontal Motor-Front Passenger | Under front passenger seat. See Figure . |
| Seat Lumbar Motor-Driver | In driver seat back. See Figure . |
| Seat Lumbar Motor-Passenger | In passenger seat back. See Figure . |
| Seat Rear Vertical Motor-Driver | Under driver seat. See Figure . |
| Seat Rear Vertical Motor-Front Passenger | Under front passenger seat. See Figure . |
| Seat Recline Motor-Driver | Under driver seat. See Figure . |
| Seat Recline Motor-Front Passenger | Under front passenger seat. See Figure . |

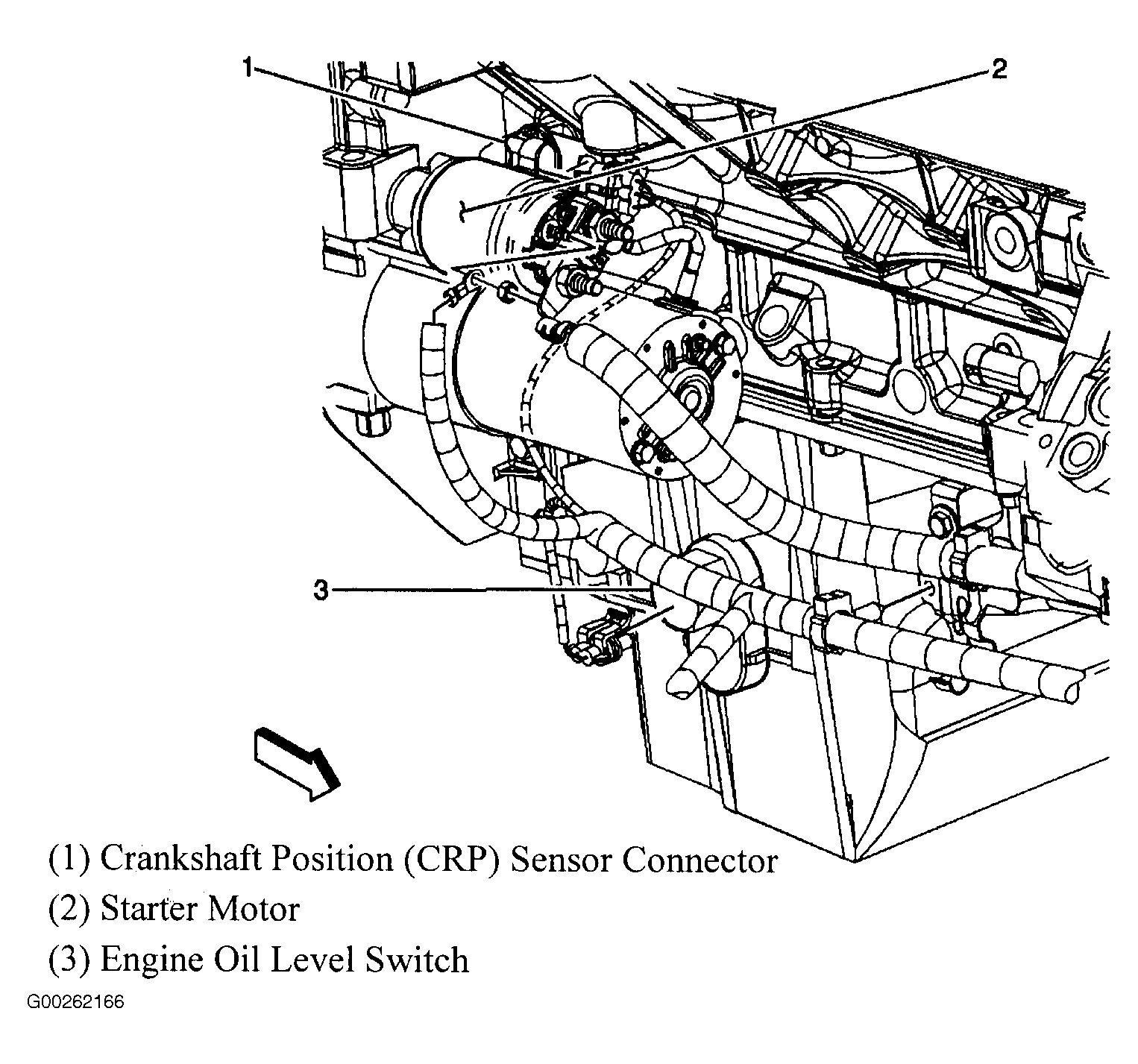

| Starter Motor | At lower right side of engine. See Figure . |
| Throttle Actuator Control Assembly | Mounted to throttle body assembly, on top of engine. |
| Throttle Actuator Control Motor | Mounted to throttle body assembly, on top of engine. |
| Transfer Case Encoder/Motor Connector | At rear of transfer case assembly. See Figure . |
| Window Motor - Driver | In driver door. See Figure . |
| Window Motor - Front Passenger | In front passenger door. See Figure . |
| Windshield Washer Fluid Pump-Reversible | In washer fluid reservoir. See Figure . |
| Windshield Wiper Motor | At center rear of engine compartment. See Figure . |
