Power and Grounding Component Views
| Callout | Component Name |
|---|---|
| 1 | Battery Positive Voltage |
| 2 | Starter Solenoid |
| 3 | Starter Crank Voltage |
| 4 | Starter Motor |
| 5 | G100 |
| 6 | Battery |
| 7 | Generator Connector |
| 8 | Generator |

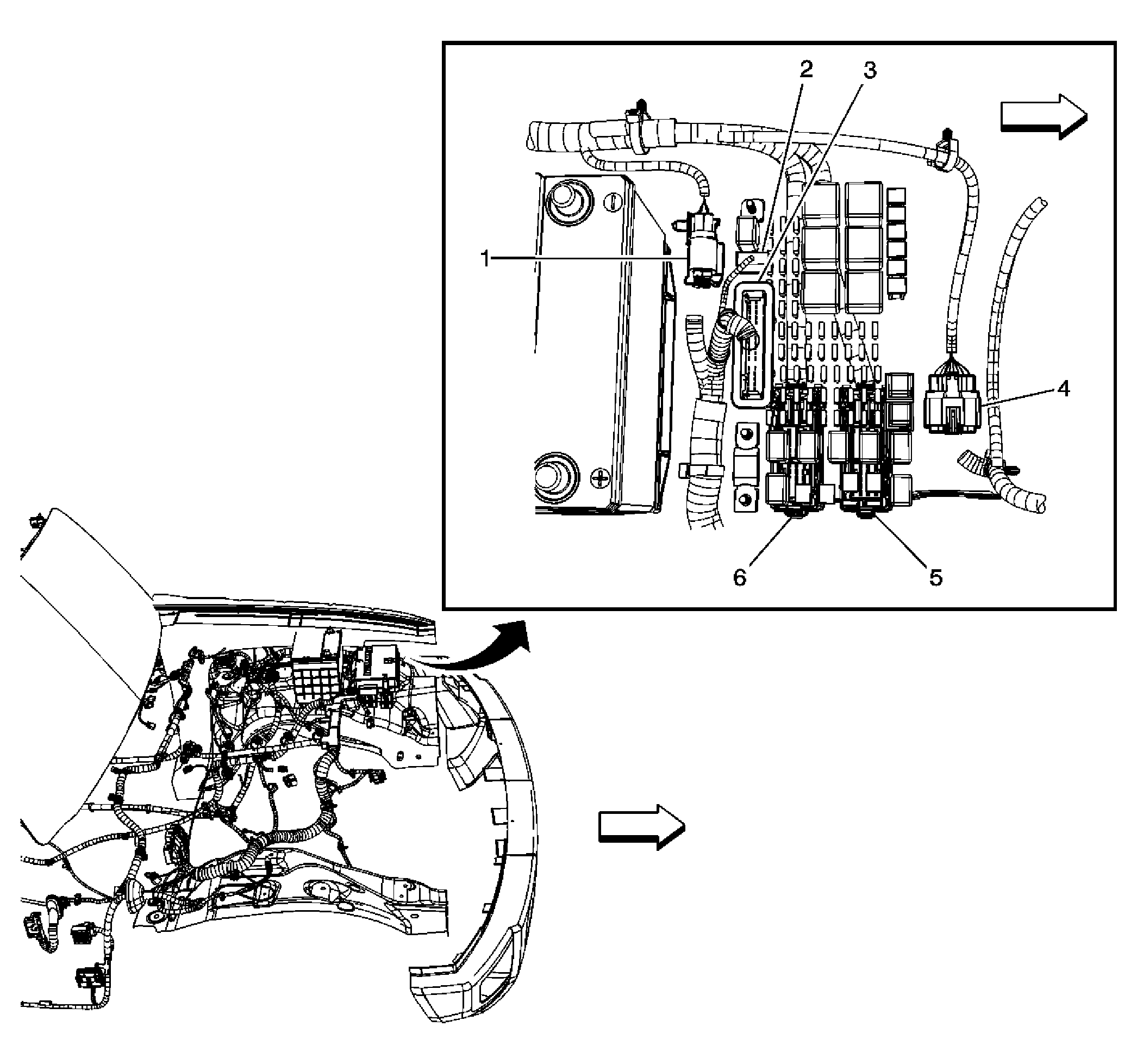

| Callout | Component Name |
|---|---|
| 1 | C125 Body Harness to Engine Harness (Transfer Case) |
| 2 | Fuse Block - Underhood C4 (Engine Harness) |
| 3 | Fuse Block - Underhood C3 (Engine Harness) |
| 4 | C115 Forward Lamp Harness to Body Harness |
| 5 | Fuse Block - Underhood C1 (Body Harness) |
| 6 | Fuse Block - Underhood C2 (Body Harness) |

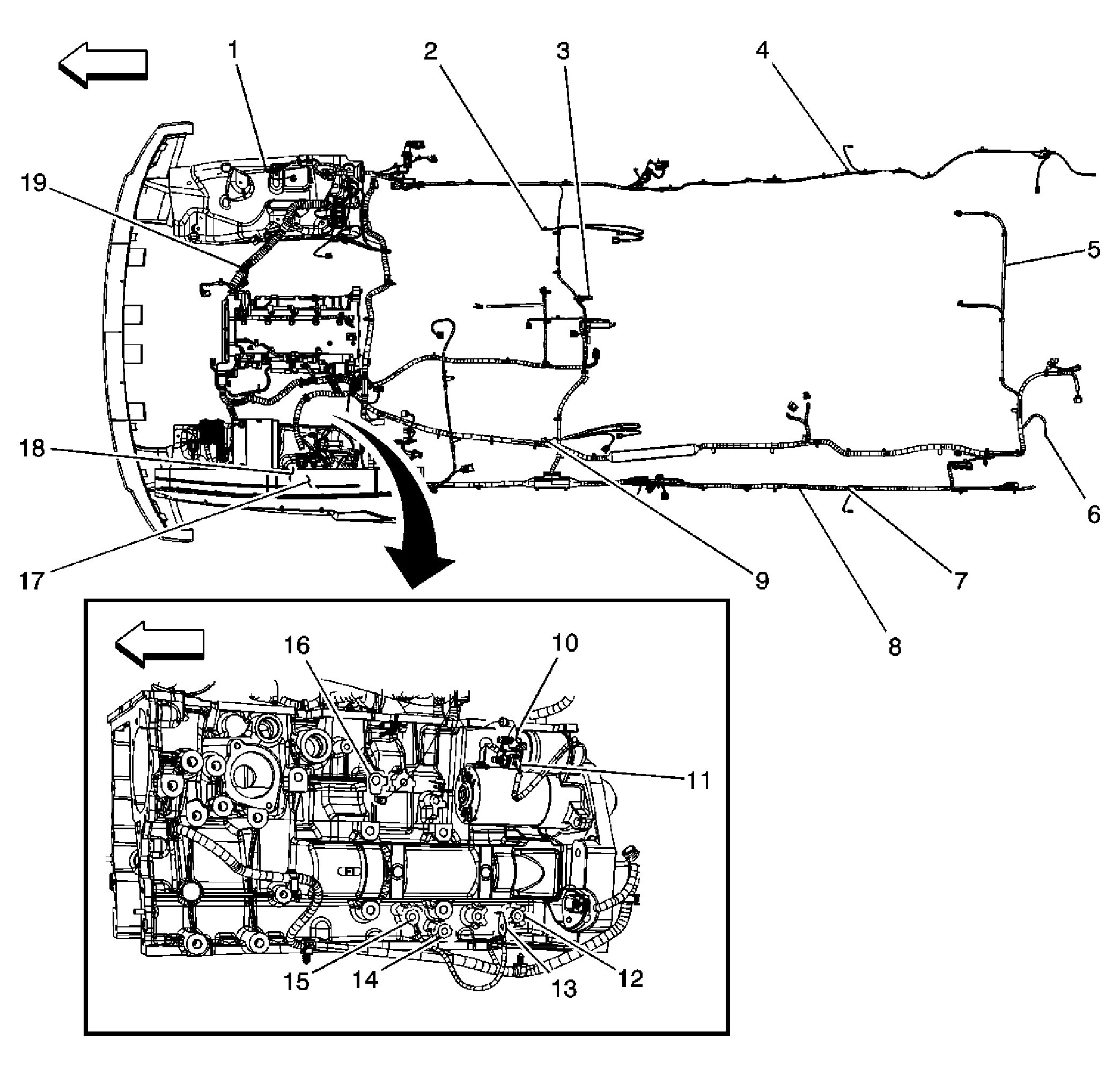

| Callout | Component Name |
|---|---|
| 1 | G106 |
| 2 | G320 |
| 3 | G310 |
| 4 | G340 |
| 5 | Chassis Harness |
| 6 | G420 |
| 7 | G345 and or G350 |
| 8 | Body Harness |
| 9 | G300 |
| 10 | Battery Positive Voltage (Starter Solenoid) |
| 11 | Starter Crank Voltage |
| 12 | G102 |
| 13 | G120 (Ground Strap-Chassis) |
| 14 | G103 |
| 15 | G110 (Ground Strap-Engine Block) |
| 16 | G104 (Negative Battery Cable) |
| 17 | G105 |
| 18 | G100 (Battery Ground) |
| 19 | Engine Harness |
| Callout | Component Name |
|---|---|
| 1 | Evaporative Emission (EVAP) Canister Purge Soleniod Valve |
| 2 | Starter Solenoid |
| 3 | Knock Sensor (KS) Bank 2 |
| 4 | Crankshaft Position (CKP) Sensor |
| 5 | G102 |
| 6 | G103 |
| 7 | Engine Block Heater |
| 8 | Camshaft Position (CMP) Sensor - Intake |
| 9 | Camshaft Position (CMP) Sensor - Exhaust |
| Callout | Component Name |
|---|---|
| 1 | Inflatable Restraint Steering Wheel Module Coil |
| 2 | Inflatable Restraint Steering Wheel Module Connectors |
| 3 | Ignition Switch |
| 4 | Ignition Lock Cylinder Control Actuator |
| 5 | Steering Wheel Position Sensor |
| 6 | C201 Steering Column Harness to I/P Harness |
| 7 | C275 Steering Column Harness to I/P Harness |
| 8 | Ignition Switch Connector |
| 9 | Turn Signal/Multifunction Switch |
