Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| Air Suspension Compressor | Center rear of vehicle, rear of trailer hitch. |
| Air Temperature Actuator - Left) | Attached to lower middle underside of HVAC assembly, below evaporator. See Figure. |
| Air Temperature Actuator - Right | At middle top of HVAC assembly, above evaporator. See Figure. |
| Blower Motor | At right lower side of dash, on HVAC assembly. |
| Encoder Motor | At rear of transfer case. See Figure. |
| Fuel Pump & Sender Assembly | In fuel tank. See Figure. |
| Mode Actuator | On left side of HVAC assembly. See Figure. |
| Rear Window Wiper Motor | At center of liftgate. See Figure. |
| Recirculation Actuator | On top front of HVAC assembly. See Figure. |
| Seat Bolster Motor-Driver | In driver seat back. See Figure. |
| Seat Bolster Motor-Passenger | In passenger seat back. See Figure. |
| Seat Front Vertical Motor-Driver | Under driver seat. See Figure. |

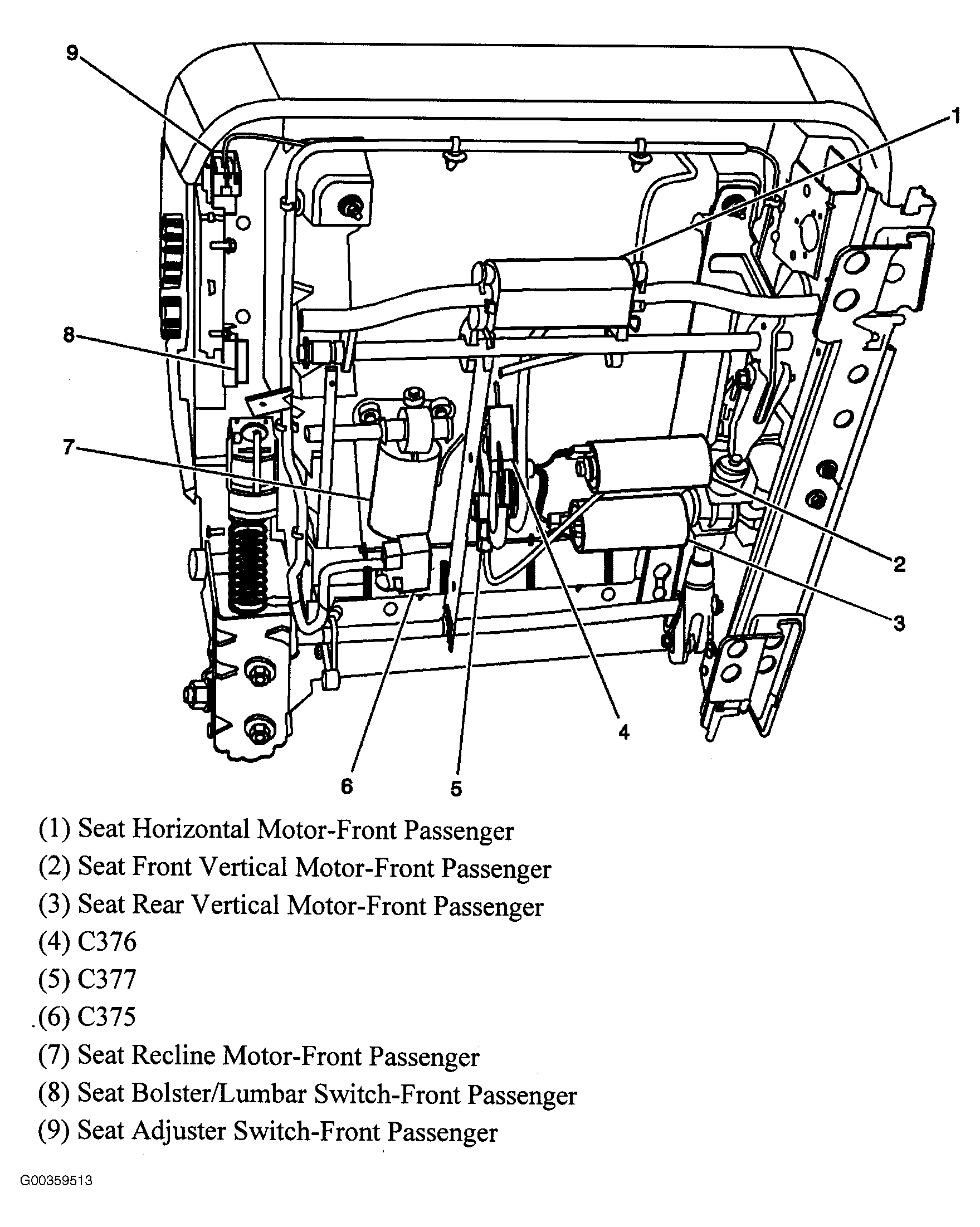

| Seat Front Vertical Motor-Front Passenger | Under front passenger seat. See Figure. |
| Seat Horizontal Motor-Driver | Under driver seat. See Figure. |
| Seat Horizontal Motor-Front Passenger | Under front passenger seat. See Figure. |
| Seat Lumbar Motor-Driver | In driver seat back. See Figure. |
| Seat Lumbar Motor-Passenger | In passenger seat back. See Figure. |
| Seat Rear Vertical Motor-Driver | Under driver seat. See Figure. |
| Seat Rear Vertical Motor-Front Passenger | Under front passenger seat. See Figure. |
| Seat Recline Motor-Driver | Under driver seat. See Figure. |
| Seat Recline Motor-Front Passenger | Under front passenger seat. See Figure. |
| Starter | At lower right side of engine. See Figure. |
| Transfer Case Encoder Motor | At left rear of transfer case assembly. See Figure. |
| Window Motor - Driver | In driver door. See Figure. |
| Window Motor - Front Passenger | In front passenger door. See Figure. |
| Window Motor-LR | In left rear door. See Figure. |
| Window Motor-RR | In right rear door. See Figure. |
| Windshield Washer Fluid Pump - Reversible | In washer fluid reservoir. See Figure. |
| Windshield Wiper Motor & Module | At center rear of engine compartment. See Figure. |
