Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| Air Temperature Actuator - Left | Mounted to left side of HVAC Module assembly. See Figure. |
| Air Temperature Actuator - Right | Mounted to left side of HVAC Module assembly. See Figure. |
| Blower Motor | Below right side of dash. See Figure. |
| Door Lock Actuator - Driver | In center rear of driver door, near door latch. See Figure. |
| Door Lock Actuator - Endgate | On right side of endgate. See Figure. |
| Door Lock Actuator - LR | In center rear of left rear door, near door latch. See Figure. |
| Door Lock Actuator - Passenger | In center rear of passenger door, near door latch. See Figure. |
| Door Lock Actuator - RR | In center rear of right rear door, near door latch. See Figure. |
| Fuel Pump And Sender Assembly | Mounted on top of fuel tank. See Figure. |
| Ignition Lock Cylinder Control Actuator | On upper right side of steering column. See Figure. |
| Lumbar Pump Motor - Driver | In driver seat. See Figure. |
| Lumbar Pump Motor - Passenger | In passenger seat. See Figure. |
| Mode Actuator | On side of heater box. See Figure. |
| Rear Differential Lock Actuator | Mounted to center of rear axle. See Figure. |
| Rear Window Washer Fluid Pump | In right rear engine compartment area. See Figure. |
| Rear Window Wiper Motor | Center of endgate. See Figure. |
| Recirculation Actuator | Upper right corner of heater case. See Figure. |
| Seat Motors - Driver | Under driver seat. See Figure. |
| Seat Motors - Passenger | Under passenger seat. See Figure. |
| Starter Motor | Mounted to left side of engine. See Figure. |
| Sunroof Motor | At front of sunroof module. See Figure. |
| Transfer Case Encoder Motor | Part of transfer case. |
| Window Motor - Driver | Attached to interior of left front door. See Figure. |

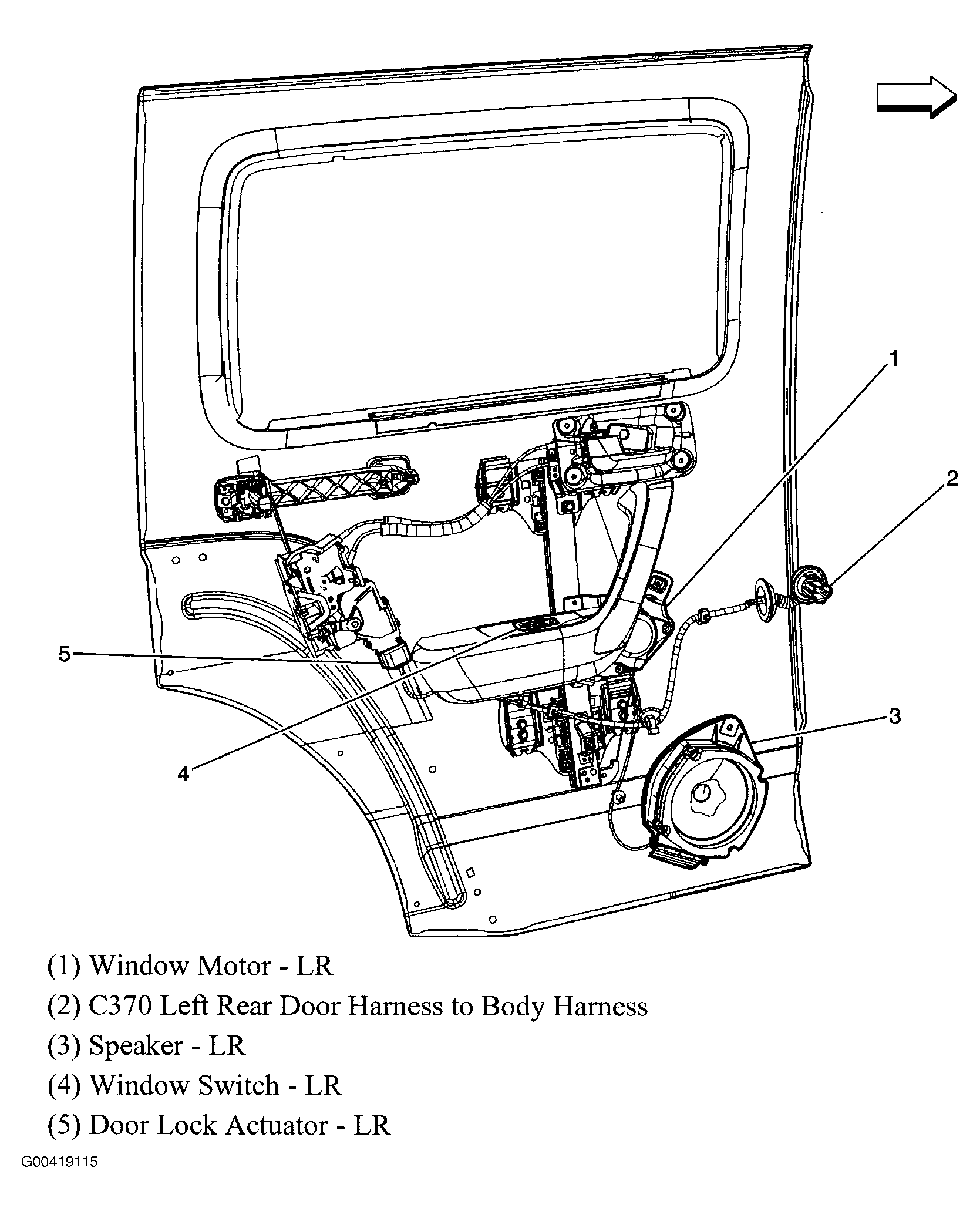

| Window Motor - LR | Attached to interior of left rear door. See Figure. |

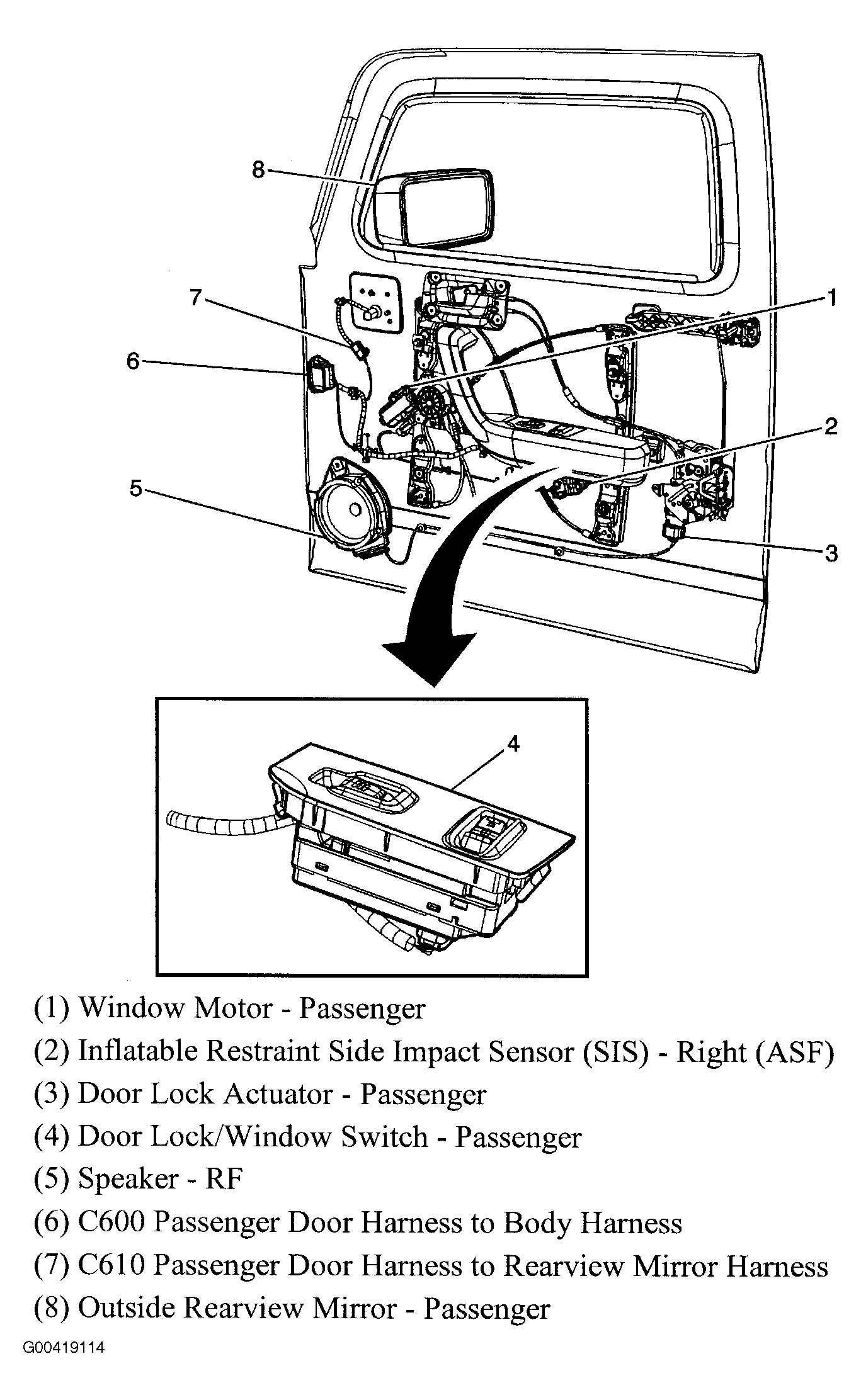

| Window Motor - Passenger | Attached to interior of right front door. See Figure. |
| Window Motor - RR | Attached to interior of right rear door. See Figure. |
| Windshield Washer Fluid Pump | Mounted on fluid reservoir. See Figure. |
| Windshield Wiper Motor | Under center of front cowling. See Figure. |
