Restraint Systems

Inflatable Restraint Front End Sensor - Left






Inflatable Restraint Front End Sensor - Right






Inflatable Restraint I/P Module

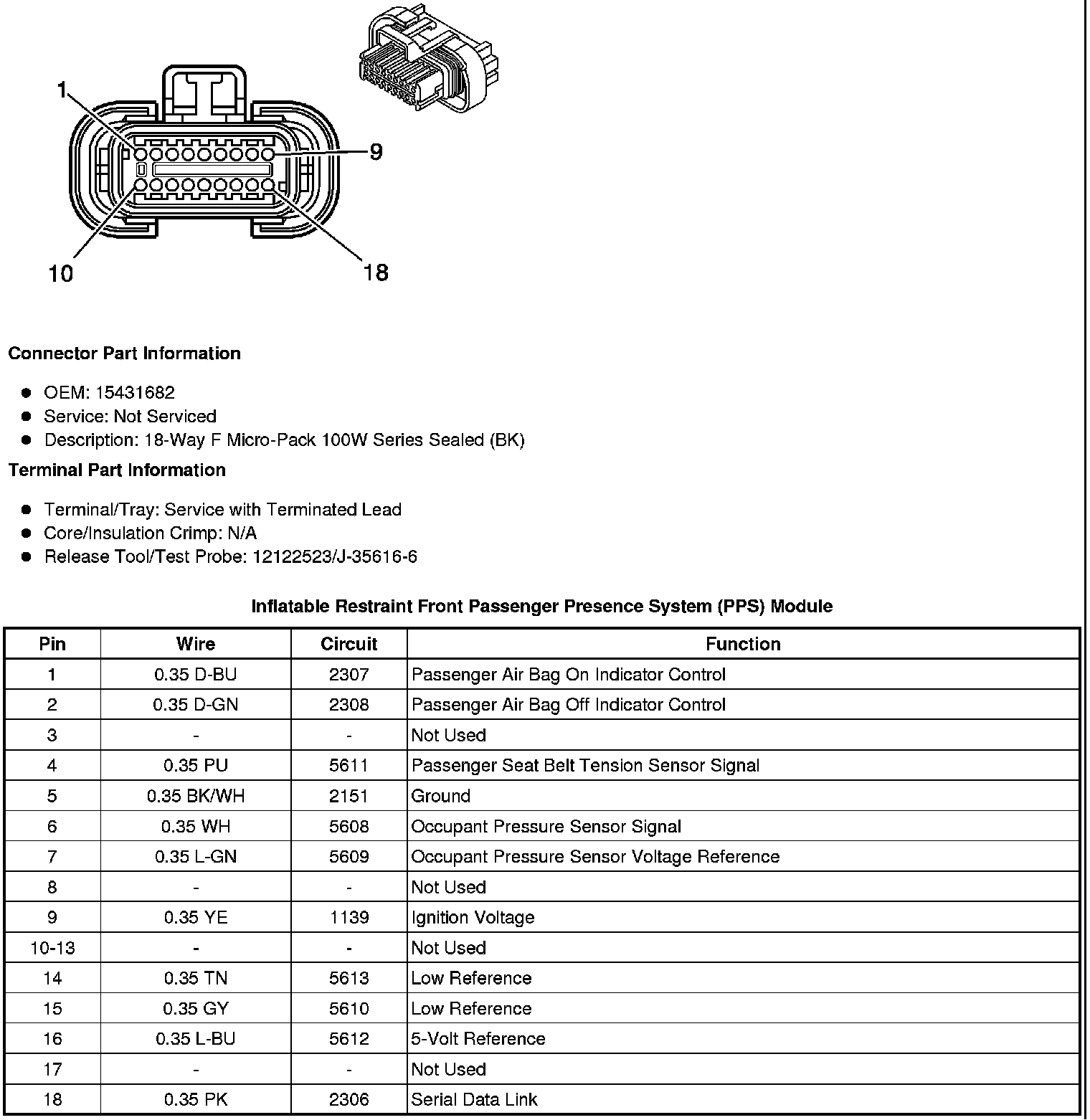

Inflatable Restraint Front Passenger Presence System (PPS) Module

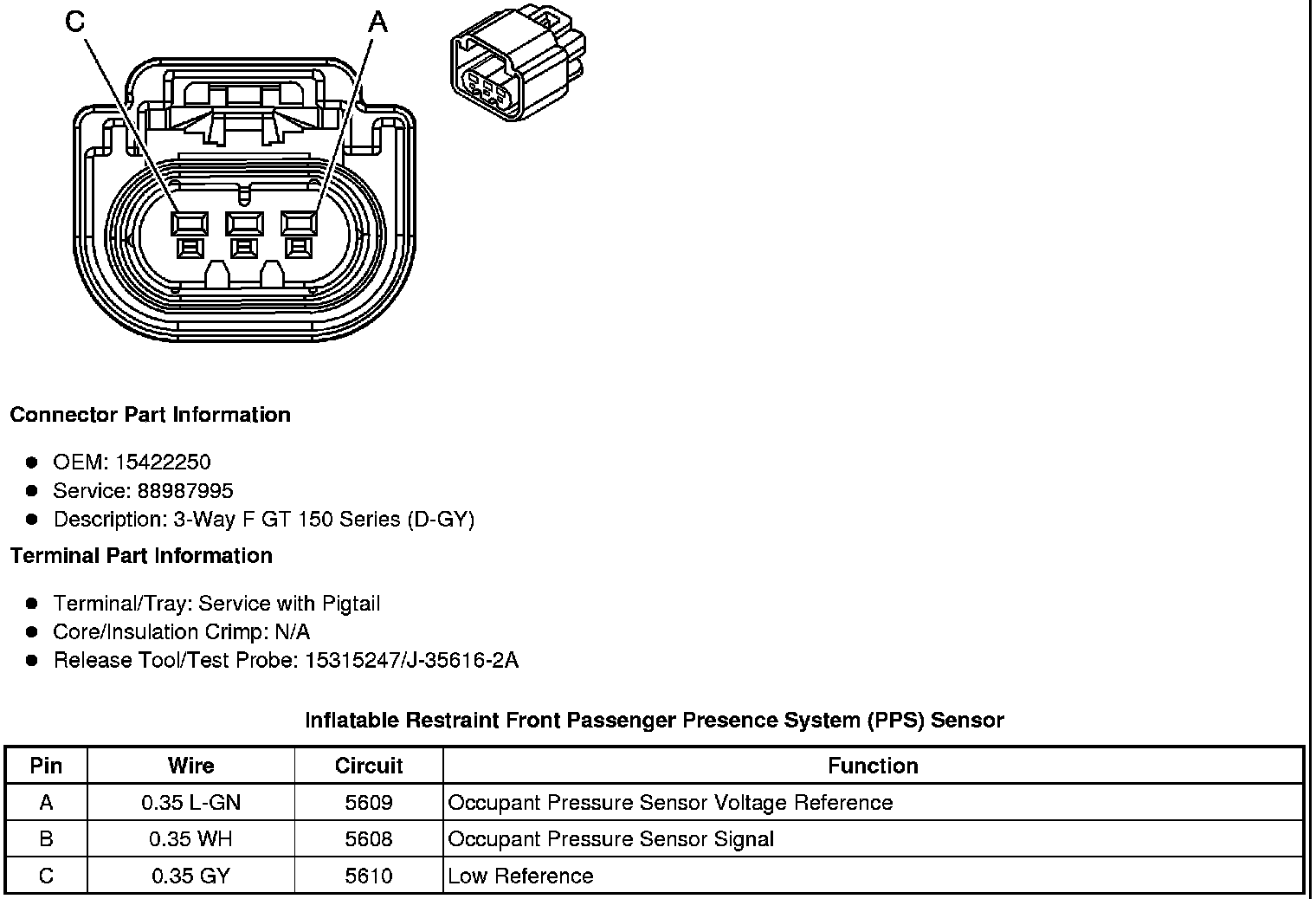

Inflatable Restraint Front Passenger Presence System (PPS) Sensor






Inflatable Restraint Roof Rail Module - Left (ASF)

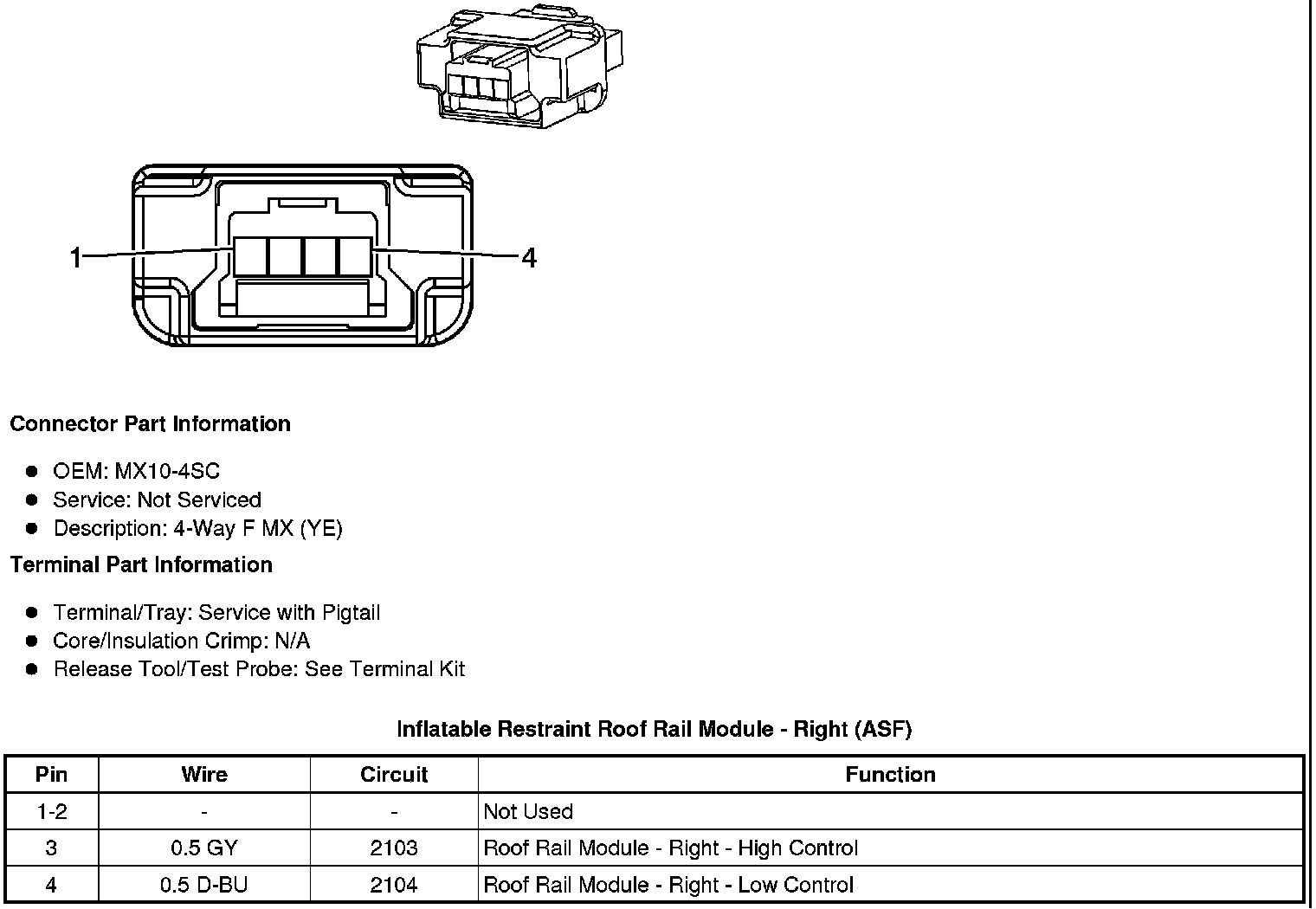

Inflatable Restraint Roof Rail Module - Right (ASF)

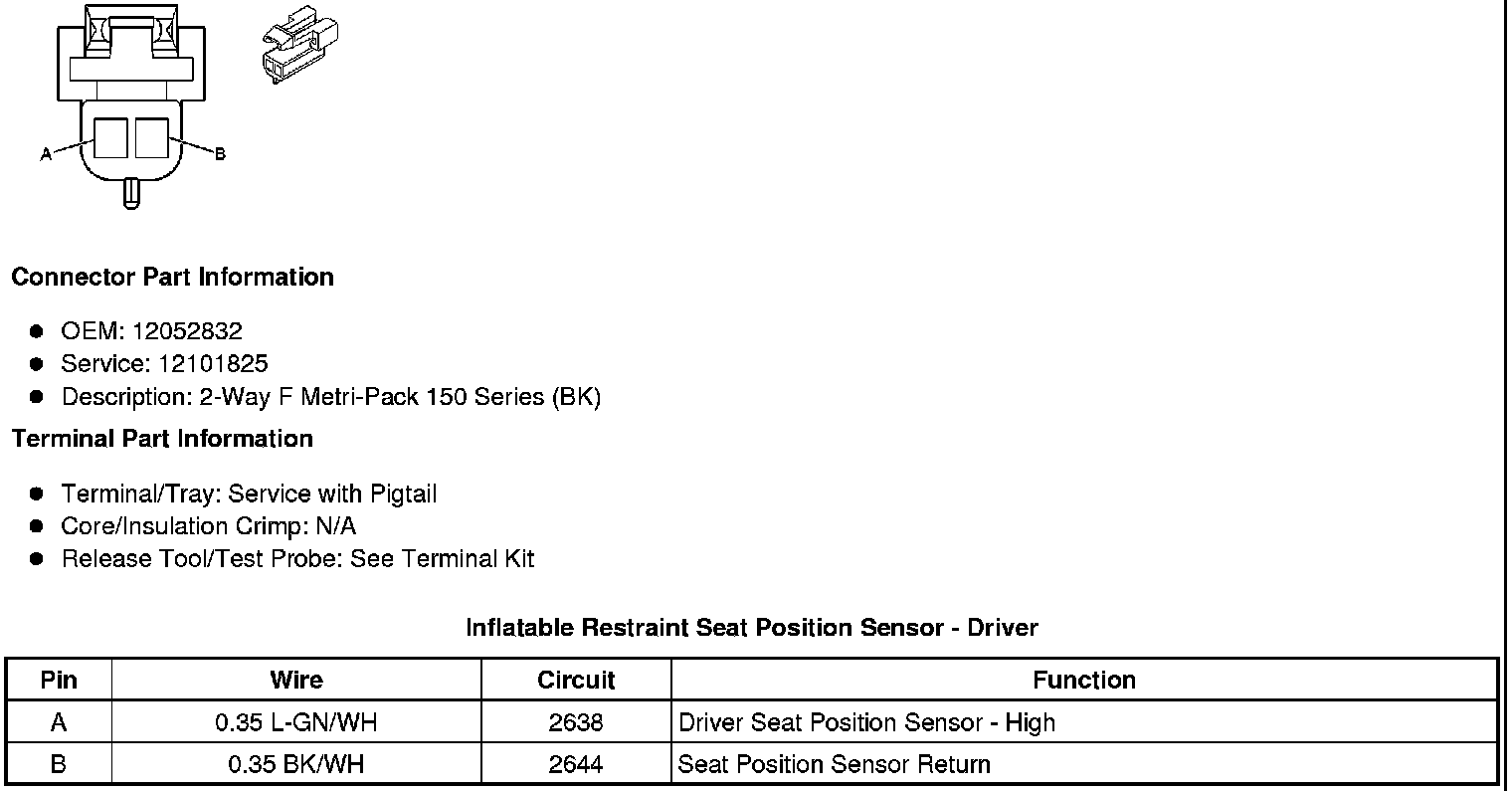

Inflatable Restraint Seat Position Sensor - Driver

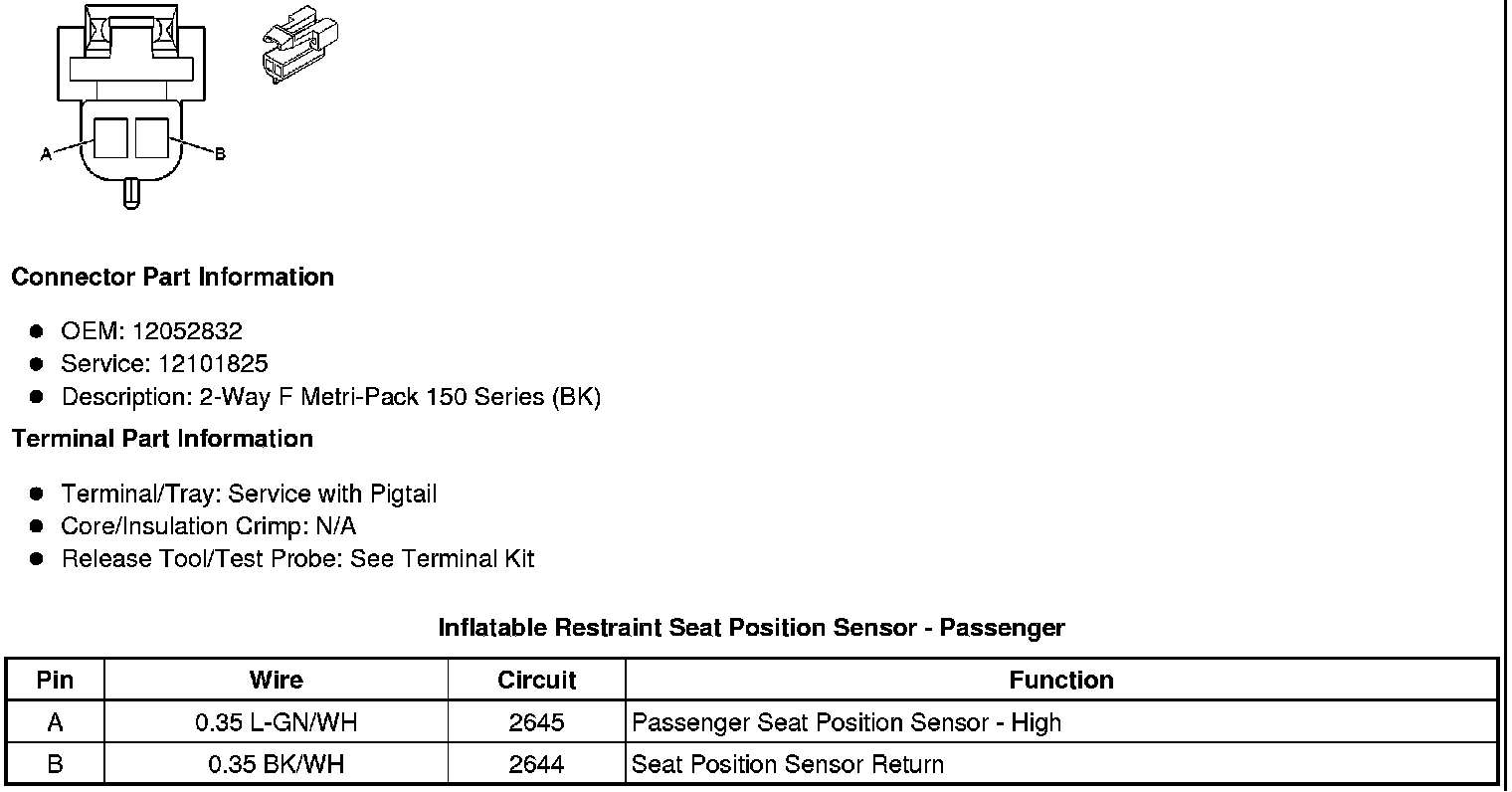

Inflatable Restraint Seat Position Sensor - Passenger

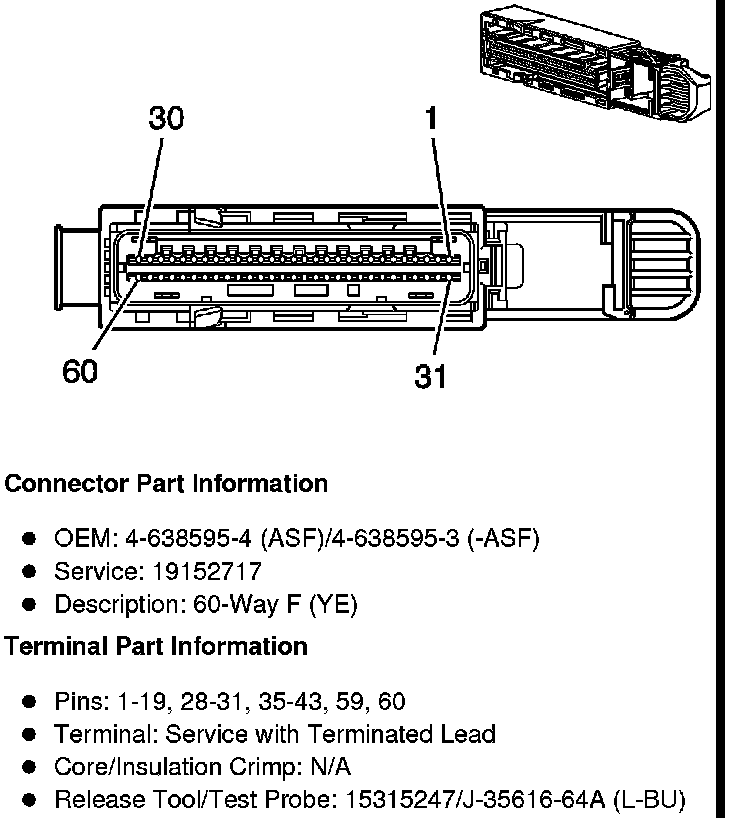

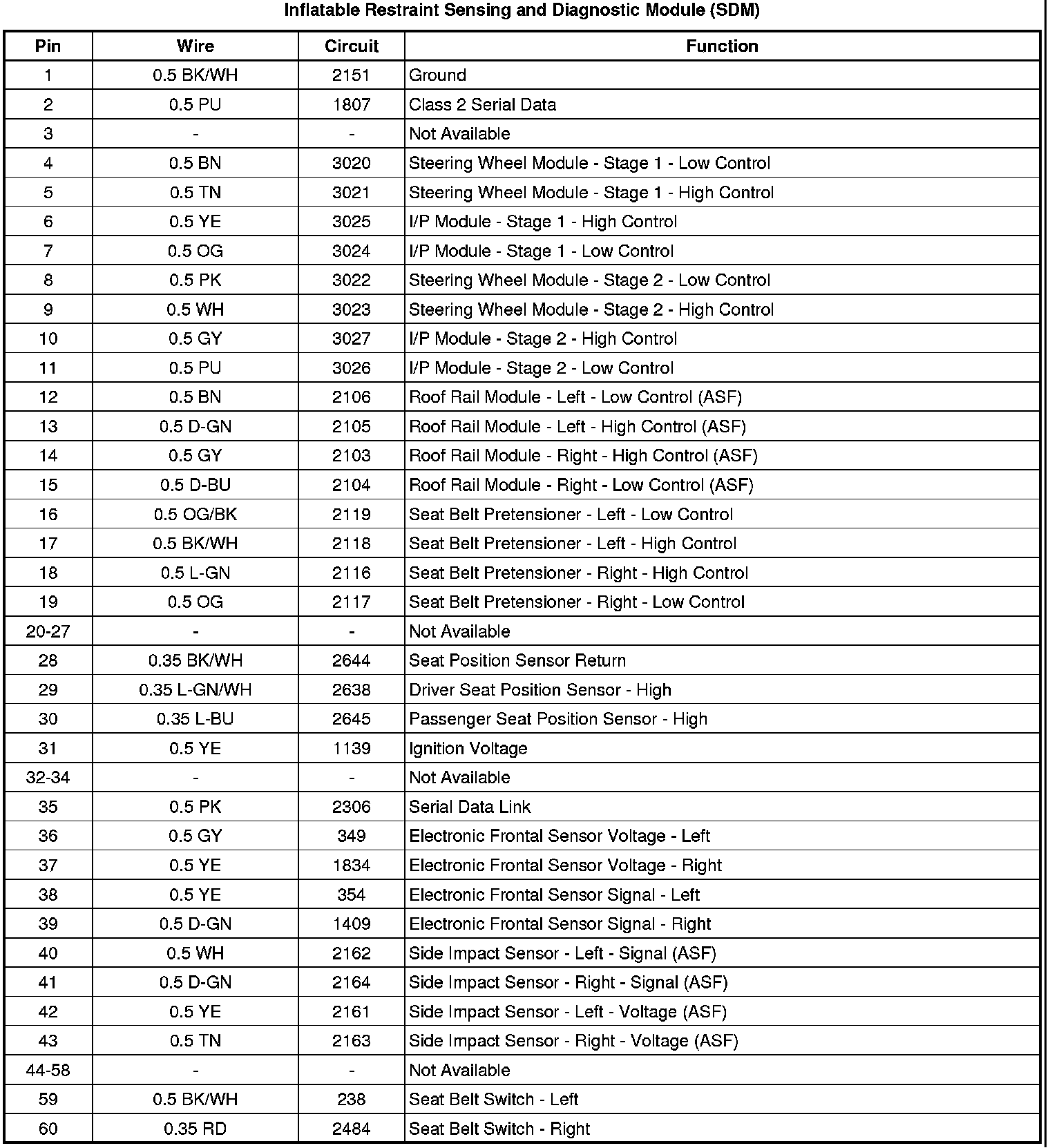

Inflatable Restraint Sensing and Diagnostic Module (SDM)









Inflatable Restraint Side Impact Sensor (SIS) - Left (ASF)






Inflatable Restraint Side Impact Sensor (SIS) - Right (ASF)

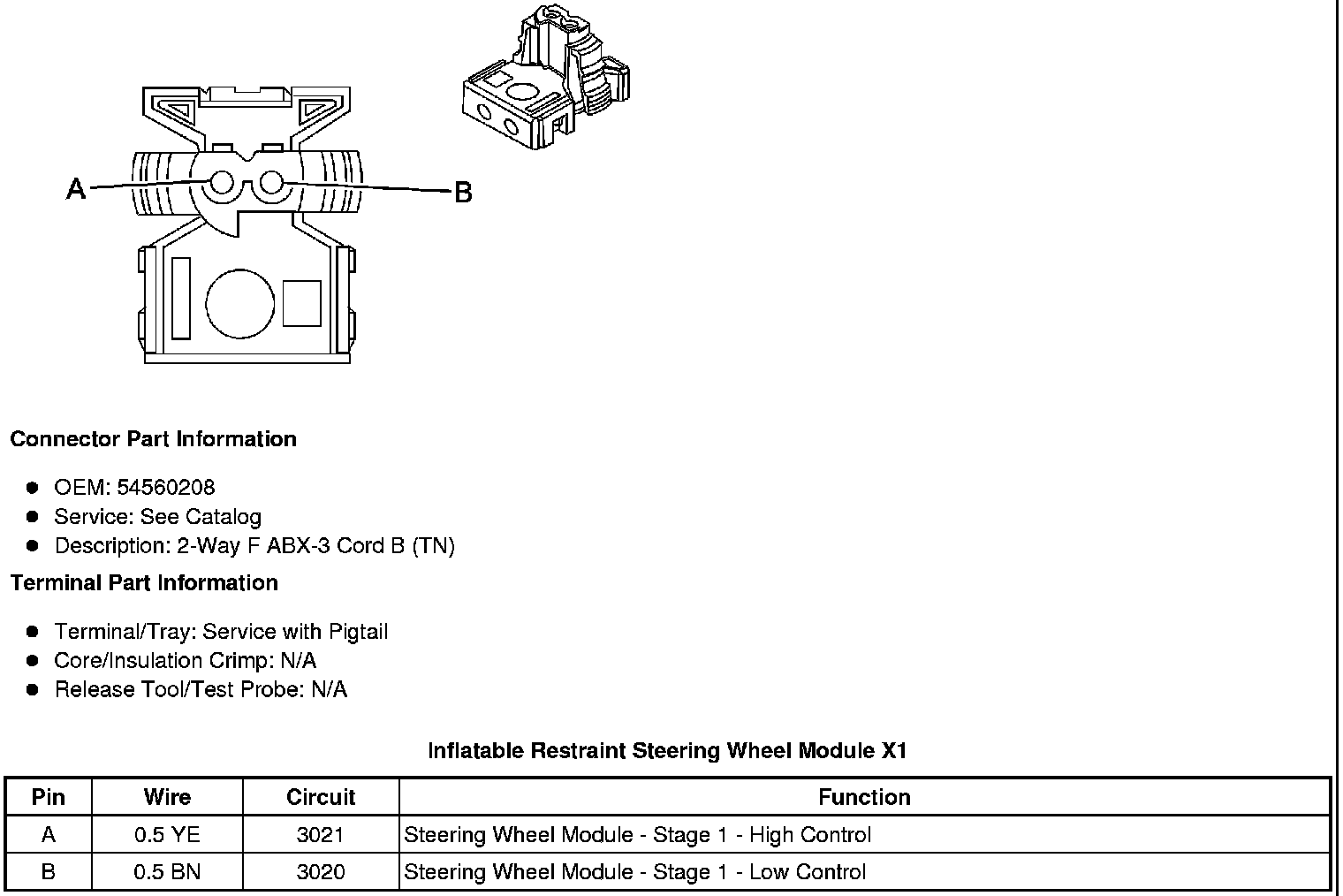

Inflatable Restraint Steering Wheel Module X1

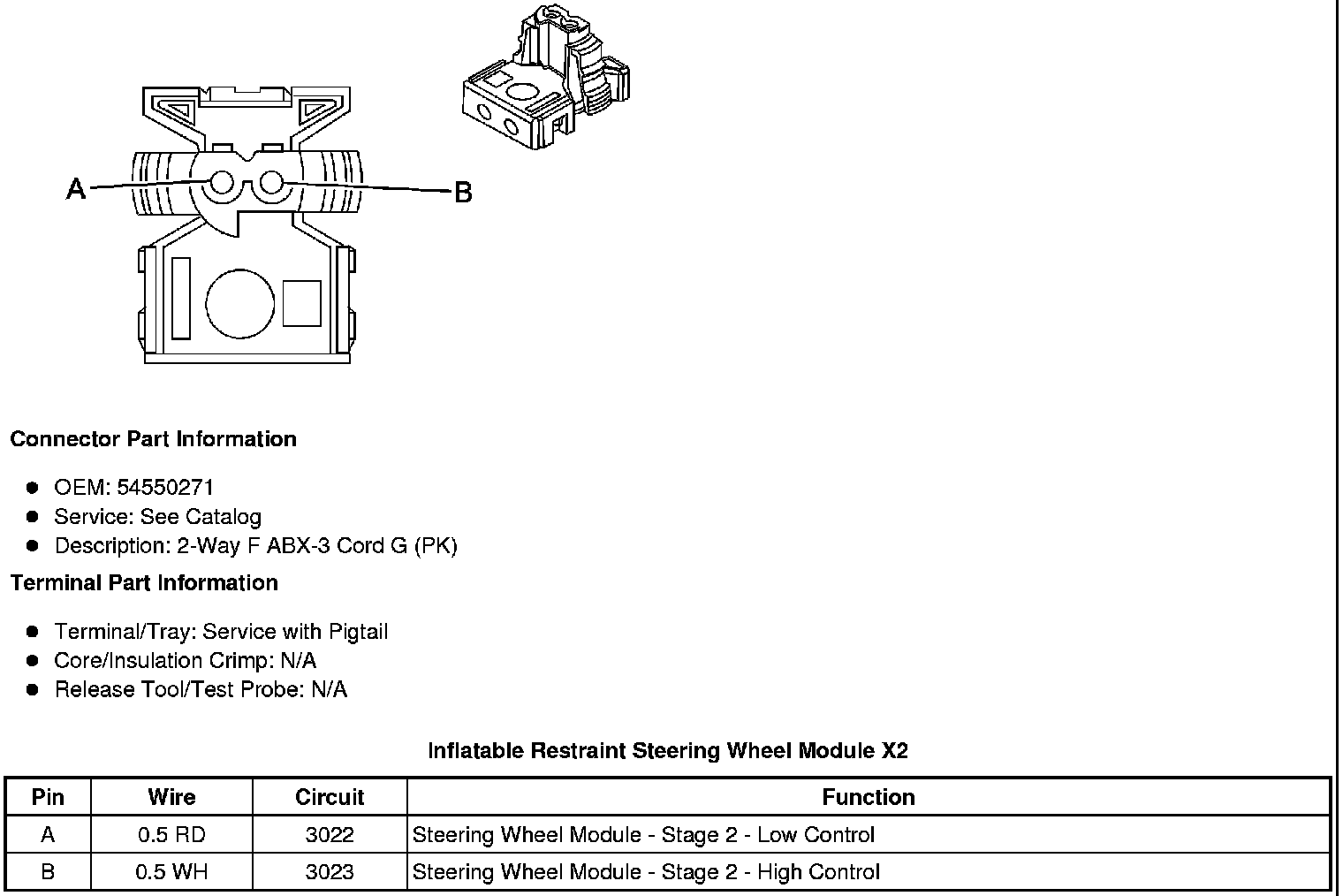

Inflatable Restraint Steering Wheel Module X2






Inflatable Restraint Vehicle Rollover Sensor (ASF)

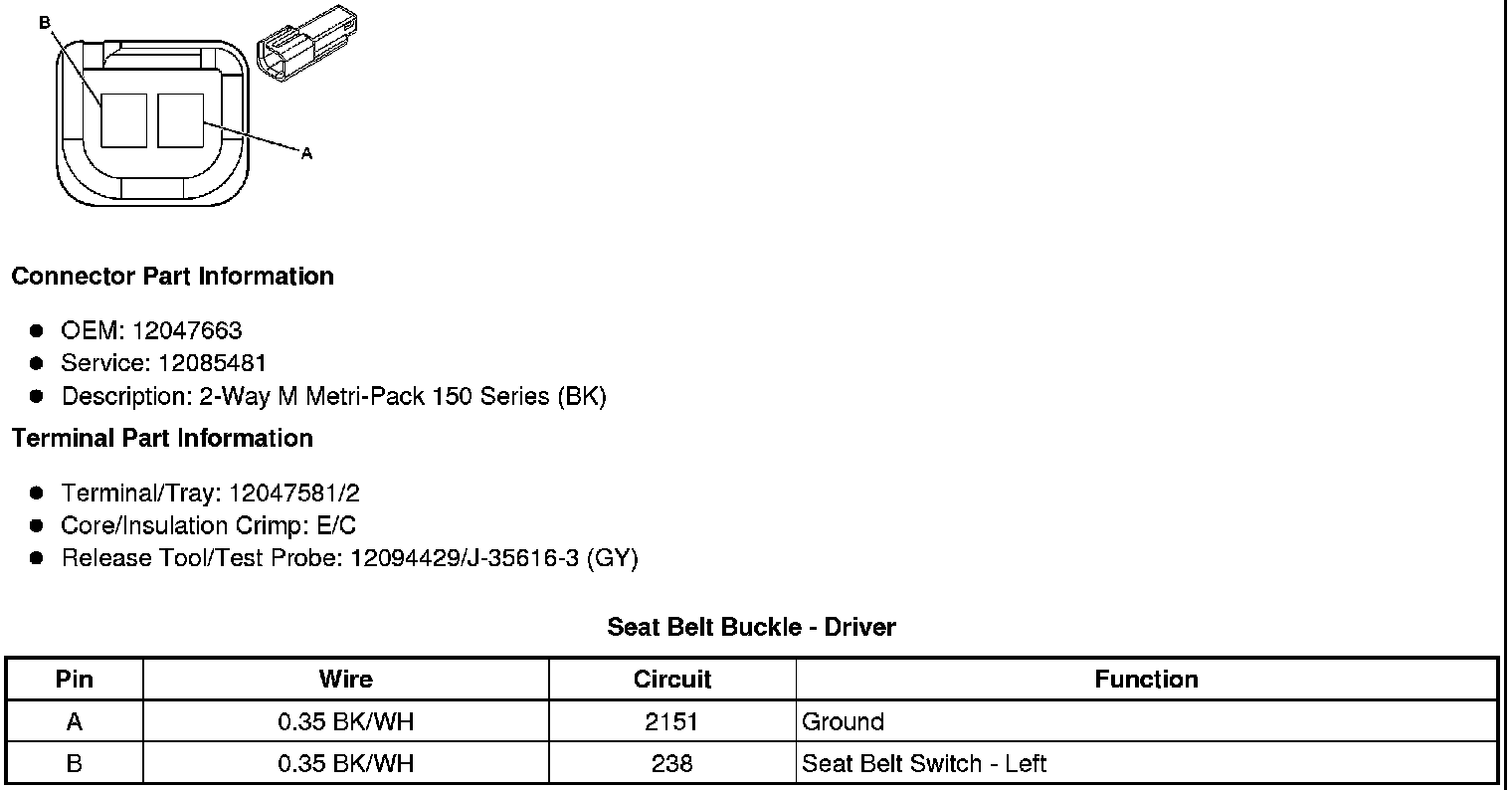

Seat Belt Buckle - Driver

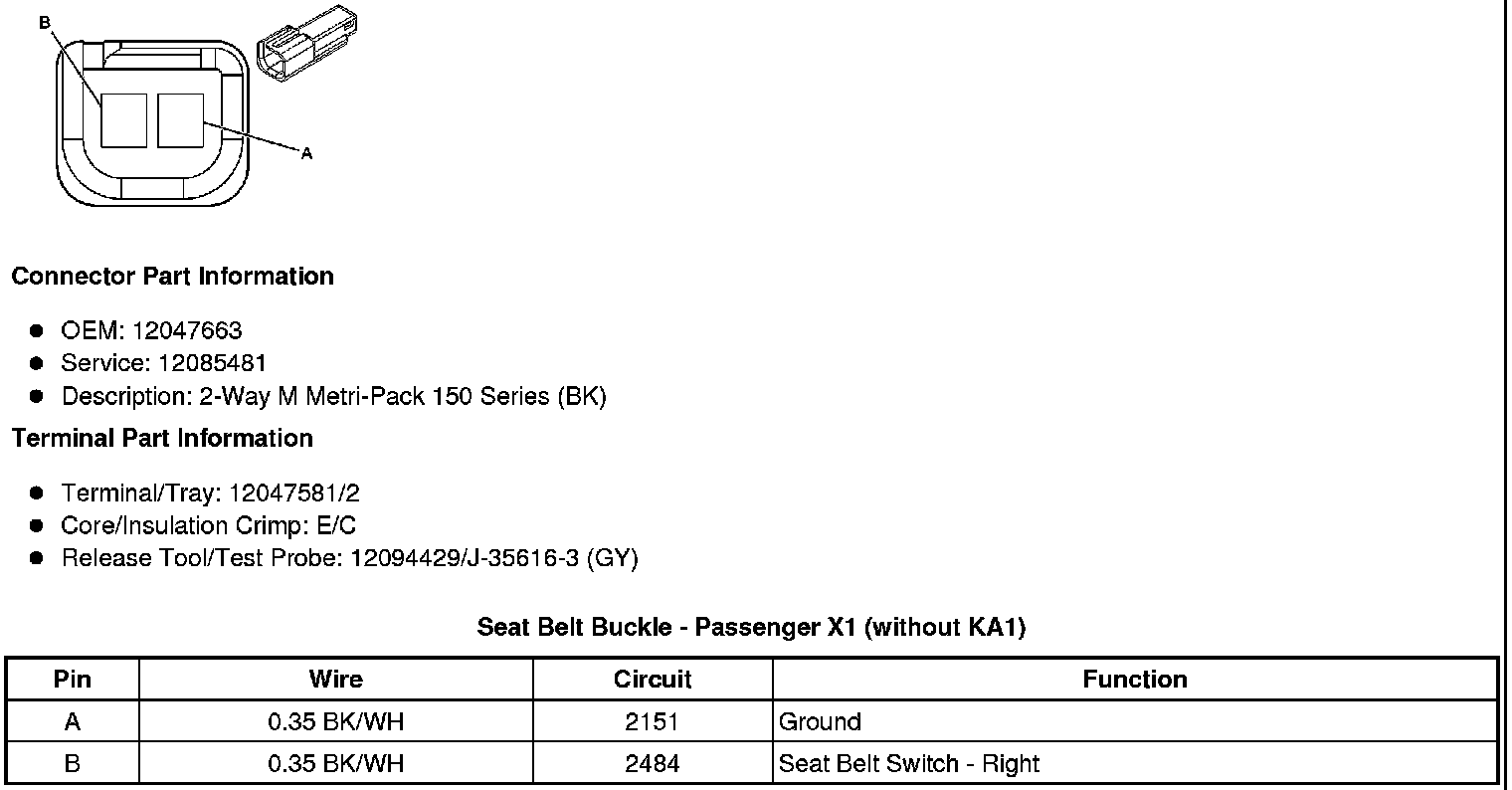

Seat Belt Buckle - Passenger X1 (without KA1)

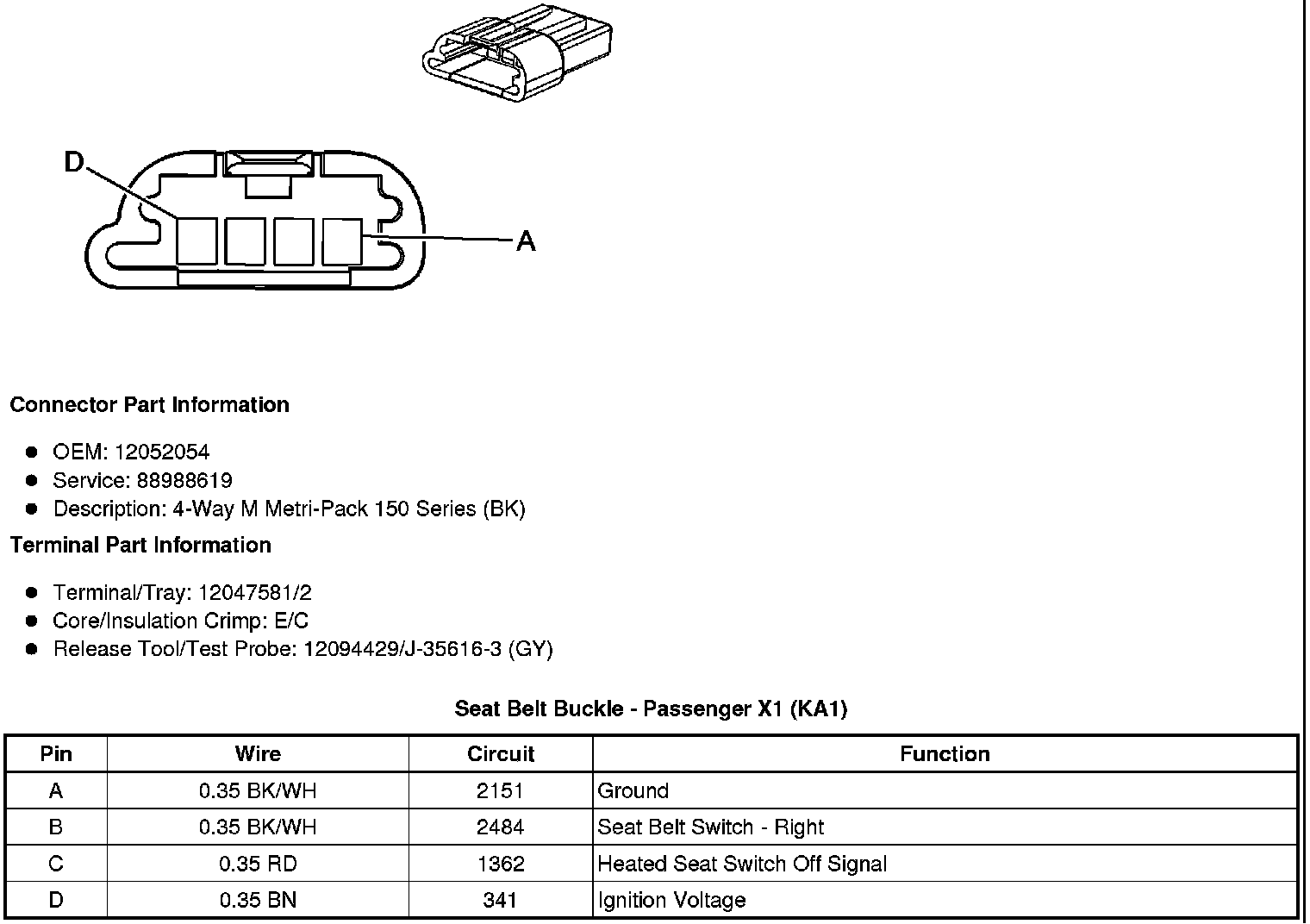

Seat Belt Buckle - Passenger X1 (KA1)

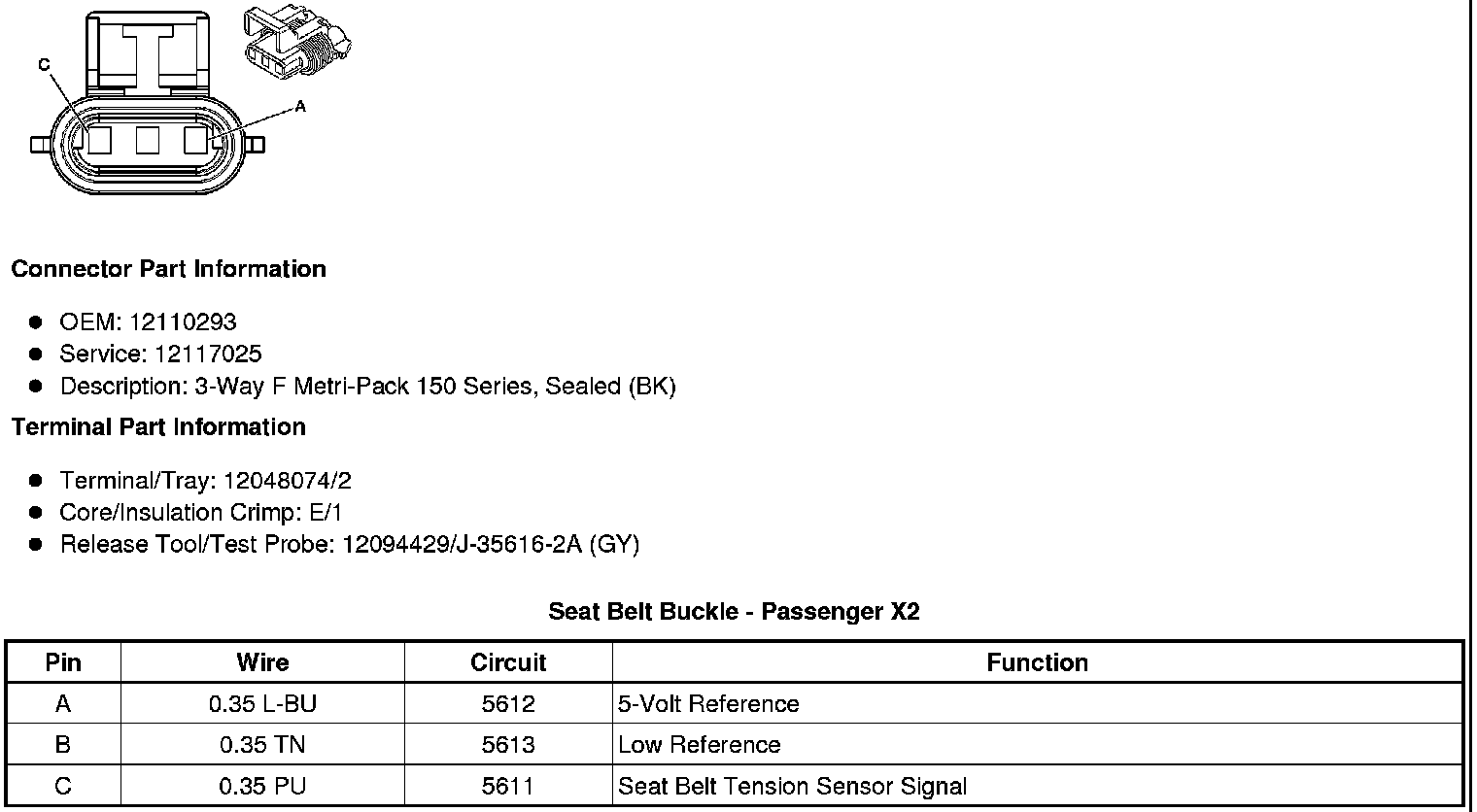

Seat Belt Buckle - Passenger X2

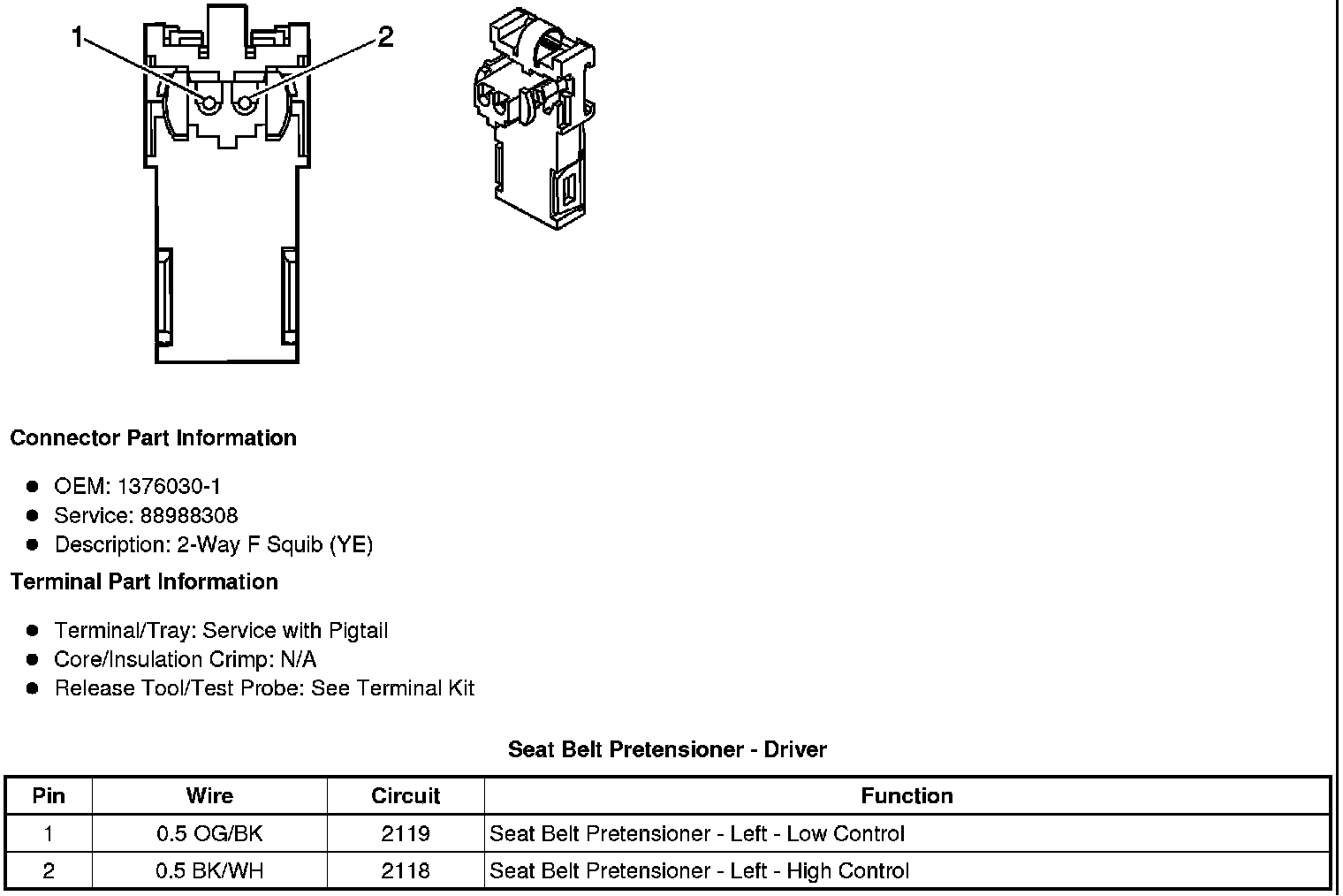

Seat Belt Pretensioner - Driver

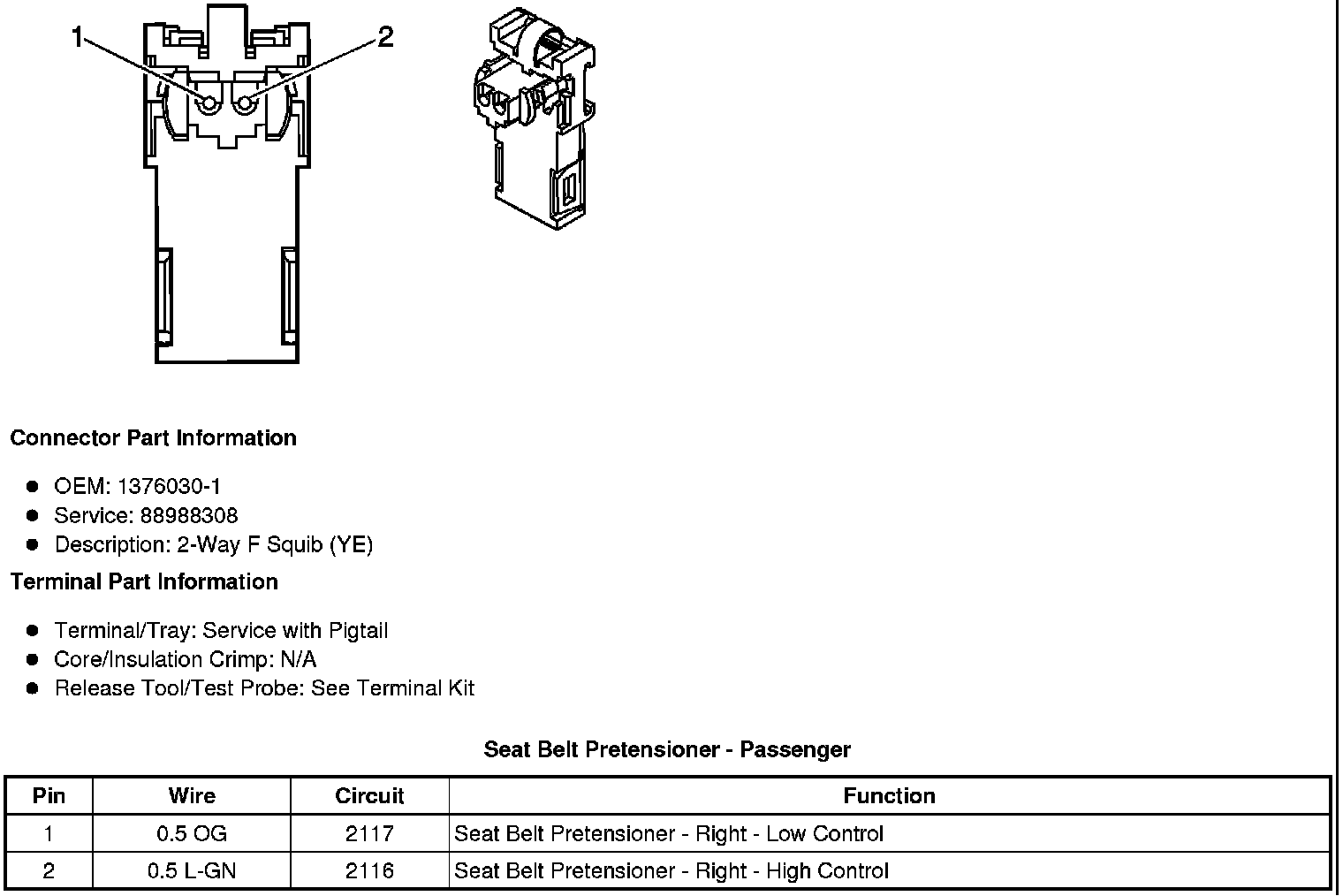

Seat Belt Pretensioner - Passenger
