Brake Lamp

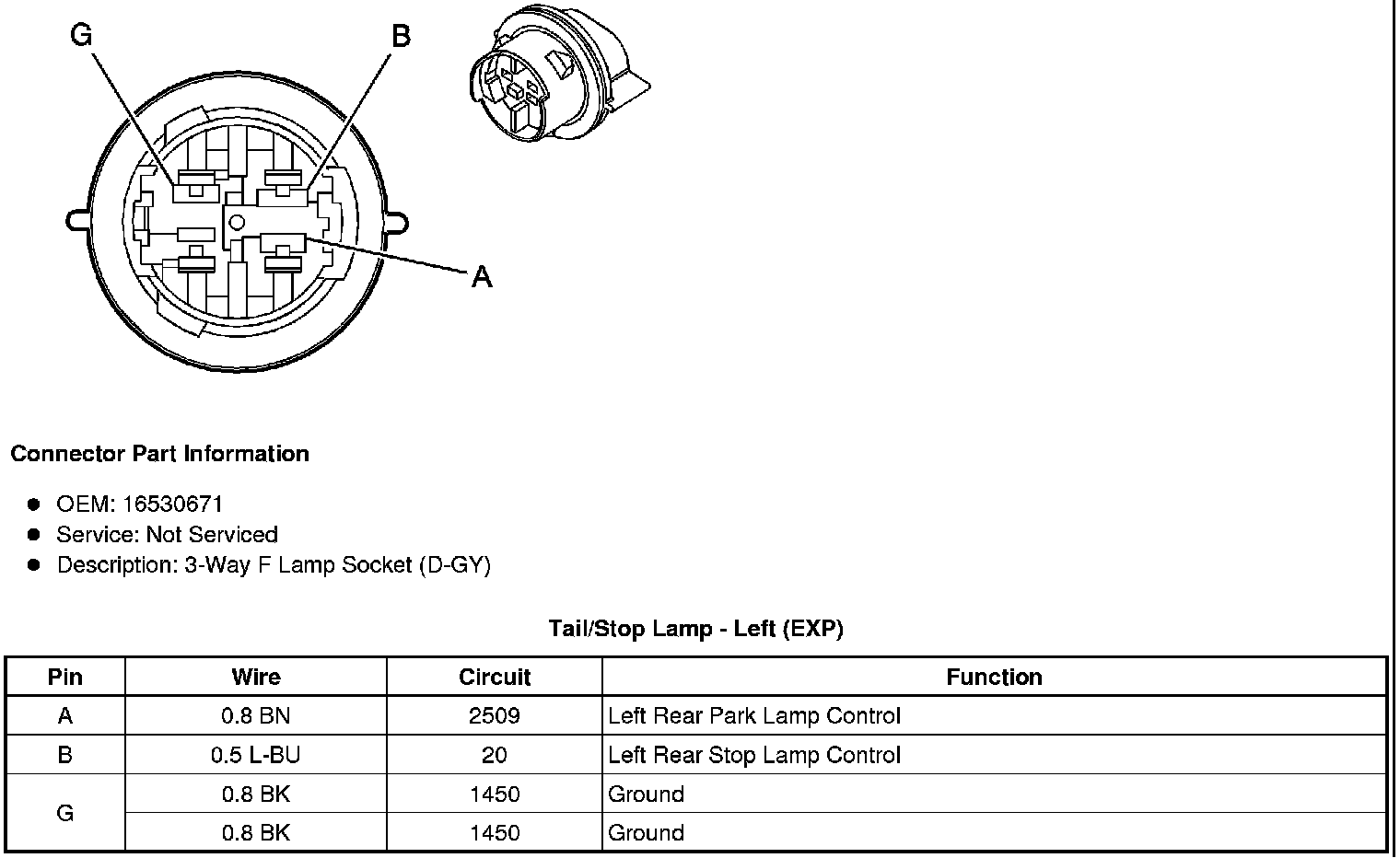

Tail/Stop Lamp - Left (EXP)






Tail/Stop Lamp - Right (EXP)






Tail/Stop and Turn Signal Lamp - Left (without EXP)






Tail/Stop and Turn Signal Lamp - Right (without EXP)
