Power Window Main Switch: Elantra

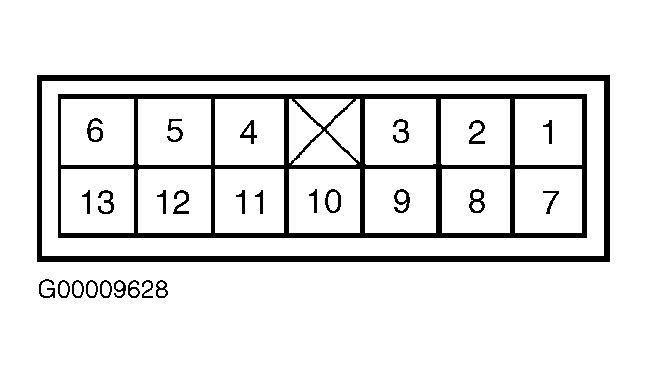

Remove main switch. Check continuity between specified terminals with switch in specified position. See MAIN SWITCH CONTINUITY (ELANTRA) table. See Fig 1. If continuity is not as specified, replace main switch.
MAIN SWITCH CONTINUITY (ELANTRA)
| Switch Position | Continuity Between Terminals No. | |||
|---|---|---|---|---|
| Left Front | ||||
| Up | 4 & 11; 6 & 10 | |||
| Off | 4, 6 & 11 | |||
| Down | 4 & 6; 10 & 11 | |||
| Right Front | ||||
| Up | 4 & 9; 8 & 10 | |||
| Off | 4, 8 & 9 | |||
| Down | 4 & 8; 9 & 10 | |||
| Left Rear | ||||
| Up | 4 & 13; 10 & 12 | |||
| Off | 4, 12 & 13 | |||
| Down | 4 & 12; 10 & 13 | |||
| Right Rear | ||||
| Up | 2 & 4; 3 & 10 | |||
| Off | 2, 3 & 4 | |||
| Down | 2 & 10; 3 & 4 | |||
| Lock Switch | ||||
| Lock | (1) | |||
| Unlock | 5 & 10 | |||
|
||||
