Terminals and Reference Values for Automatic Drive Positioner Control Unit

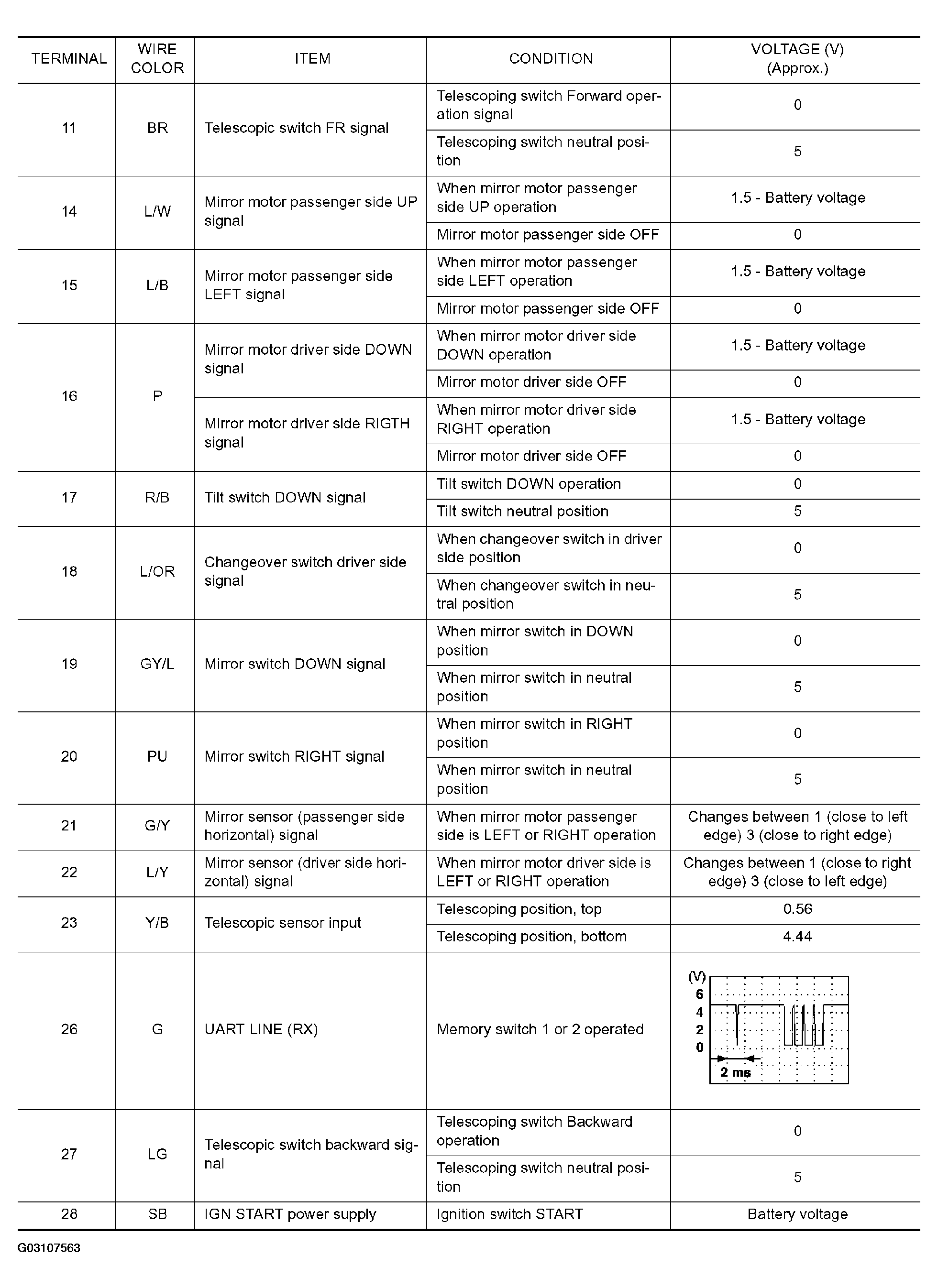

TERMINALS AND REFERENCE VALUES FOR AUTOMATIC DRIVE POSITIONER CONTROL UNIT
| TERMINAL | WIRE COLOR | ITEM | CONDITION | VOLTAGE (V) (Approx.) |
|---|---|---|---|---|
| 30 | W/R | Mirror motor passenger side DOWN signal | When mirror motor passenger side DOWN operation | 1.5- Battery voltage |
| Mirror motor passenger side OFF | 0 | |||
| Mirror motor passenger side RIGHT signal | When mirror motor passenger side RIGHT operation | 1.5 - Battery voltage | ||
| Mirror motor passenger side OFF | 0 | |||
| 31 | R/W | Mirror motor driver side UP signal | When mirror motor driver side UP operation | 1.5- Battery voltage |
| Mirror motor driver side OFF | 0 | |||
| 32 | G/B | Mirror motor driver side LEFT signal | When mirror motor driver side LEFT operation | 1.5 - Battery voltage |
| Mirror motor driver side OFF | 0 | |||
| 33 | G/W | Sensor power supply | - | 5 |
| 34 | R/W | Battery power supply | Ignition switch OFF | Battery voltage |
| 35 | R/L | Tilt motor UP signal | Tilt switch ON (UP operation) | Battery voltage |
| Tilt switch OFF | 0 | |||
| 36 | L/R | Telescopic motor forward signal | Telescoping switch ON (forward operation) | Battery voltage |
| OFF | 0 | |||
| 39 | W/R | Battery power supply | Ignition switch OFF | Battery voltage |
| 40 | B | Ground (signal) | Ignition switch ON | 0 |
| 41 | B/Y | Sensor ground | - | 0 |
| 42 | R/B | Tilt motor DOWN signal | Tilt switch ON (DOWN operation) | Battery voltage |
| Tilt switch OFF | 0 | |||
| 44 | L/W | Telescopic motor backward signal | Telescoping switch ON (backward operation) | Battery voltage |
| Telescoping switch OFF | 0 | |||
| 48 | B | Ground (power) | Ignition switch ON | 0 |
