Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|
| Condenser (B228) | At base of right "C" pillar.Figure . |
| Dropping Resistor (B45) | At left rear of luggage compartment. See Figure . |
| Engine Room Box | At right front of engine compartment.Figure . |
| Fuse Block | At right side of engine compartment.Figure . |

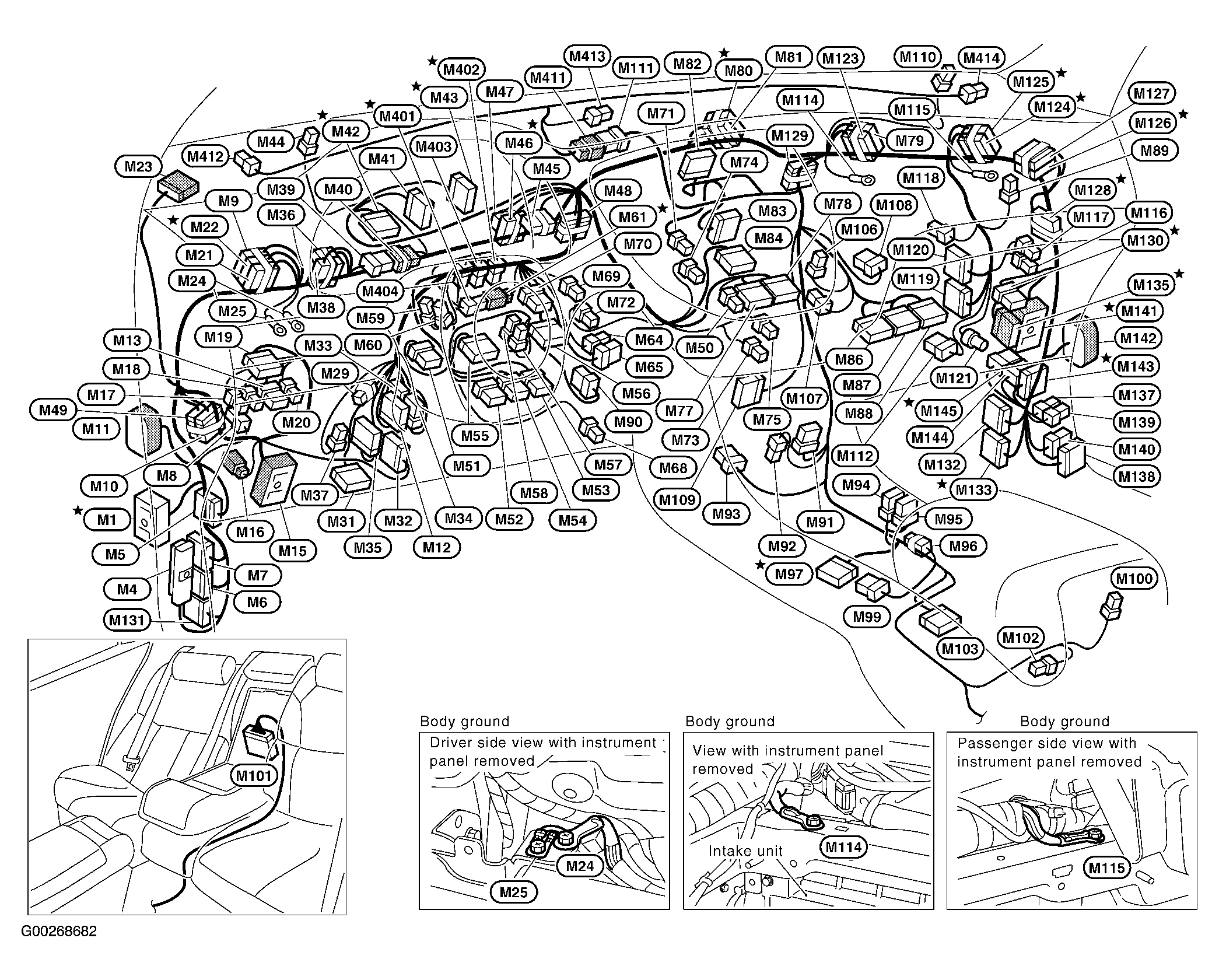

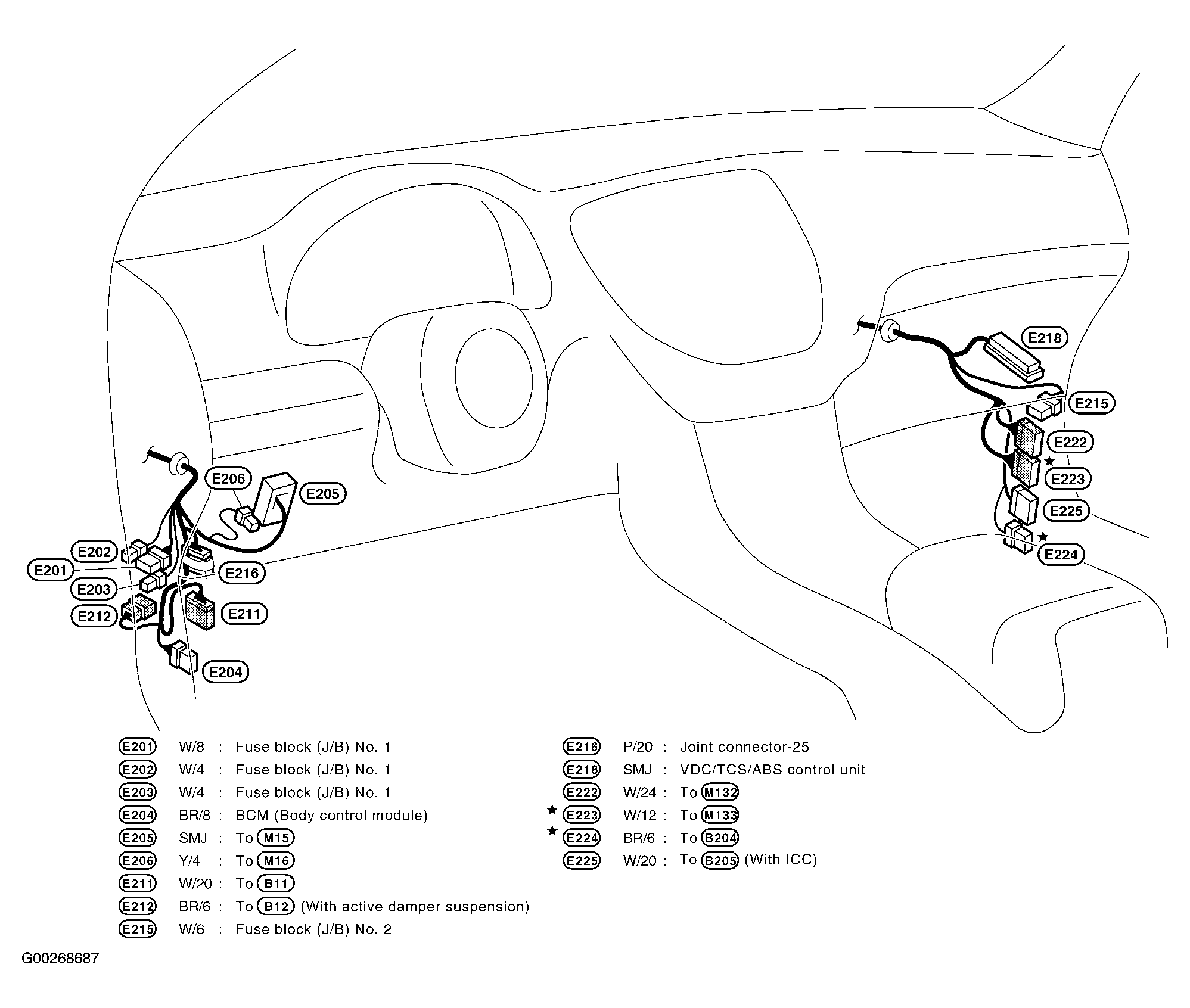

| Fuse Block (J/B) No. 1 | Behind left end of dash.Figure . |
| Fuse Block (J/B) No. 2 (M143) | Behind right kick panel.Figure . |
| Fuse, Fusible Link & Relay Block (J/B) | In engine room box.Figure . |
| Fuse, Fusible Link & Relay Box | In engine room box.Figure . |
