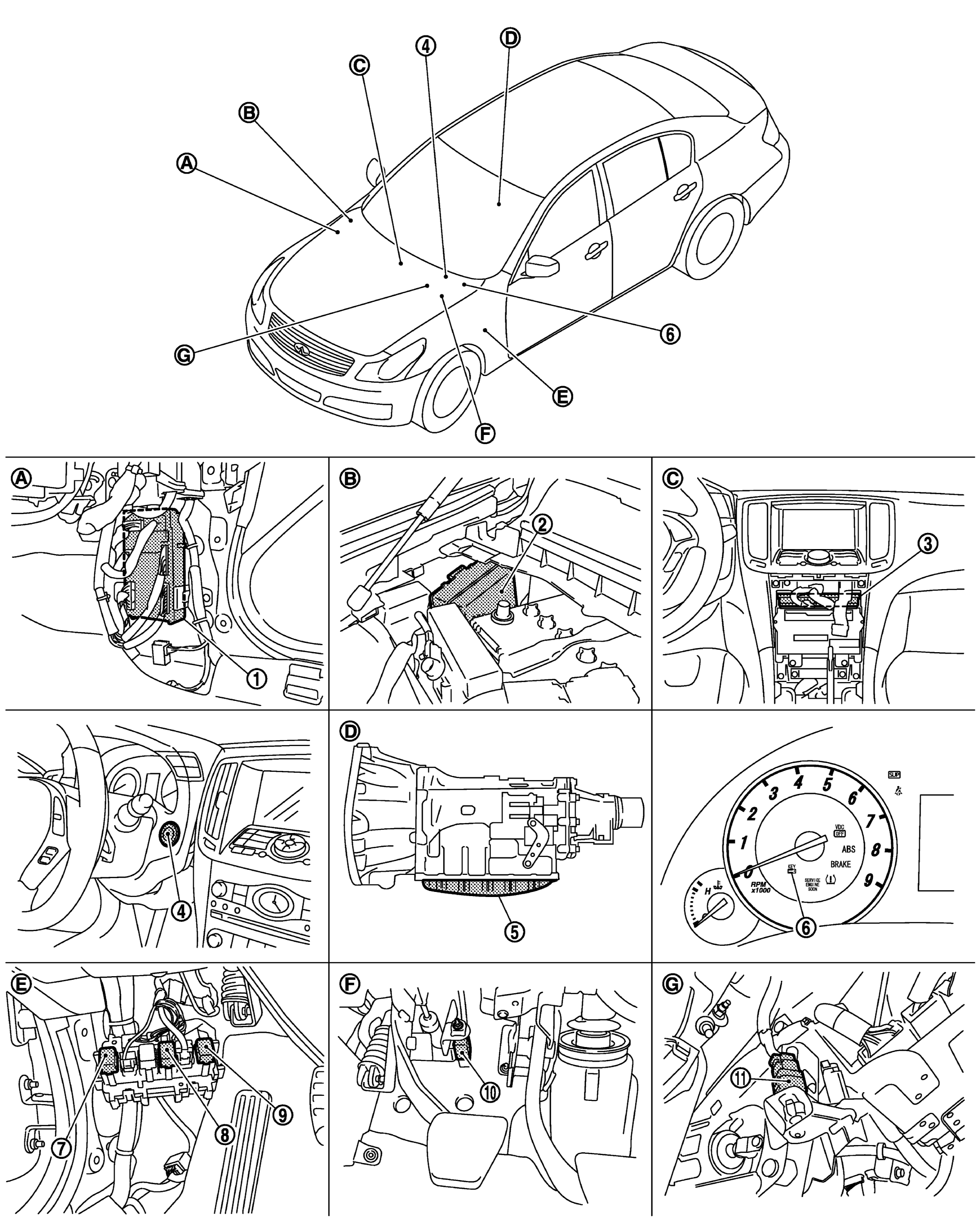

| 1. |
BCM M118, M119, M121, M122, M123 |
2. |
IPDM E/R E5, E6, E7 |
3. |
Unified meter and A/C AMP. M66, M67 |
| 4. |
Push button ignition switch M50 |
5. |
TCM F157 |
6. |
Combination meter (Key warning lamp) M53 |
| 7. |
Ignition relay |
8. |
Accessory relay |
9. |
Blower relay |
| 10. |
Clutch interlock switch E111 |
11. |
Stop lamp switch E110 |
|
|
| A. |
Dash side lower (Passenger side). |
B. |
Engine room dash panel (RH). |
C. |
Behind cluster lid C. |
| D. |
Inside of A/T (built into A/T). |
E. |
View with dash side LH removed. |
F |
View with instrument driver lower cover removed. |
| G. |
View with instrument driver lower cover removed. |
|
|
|
|
