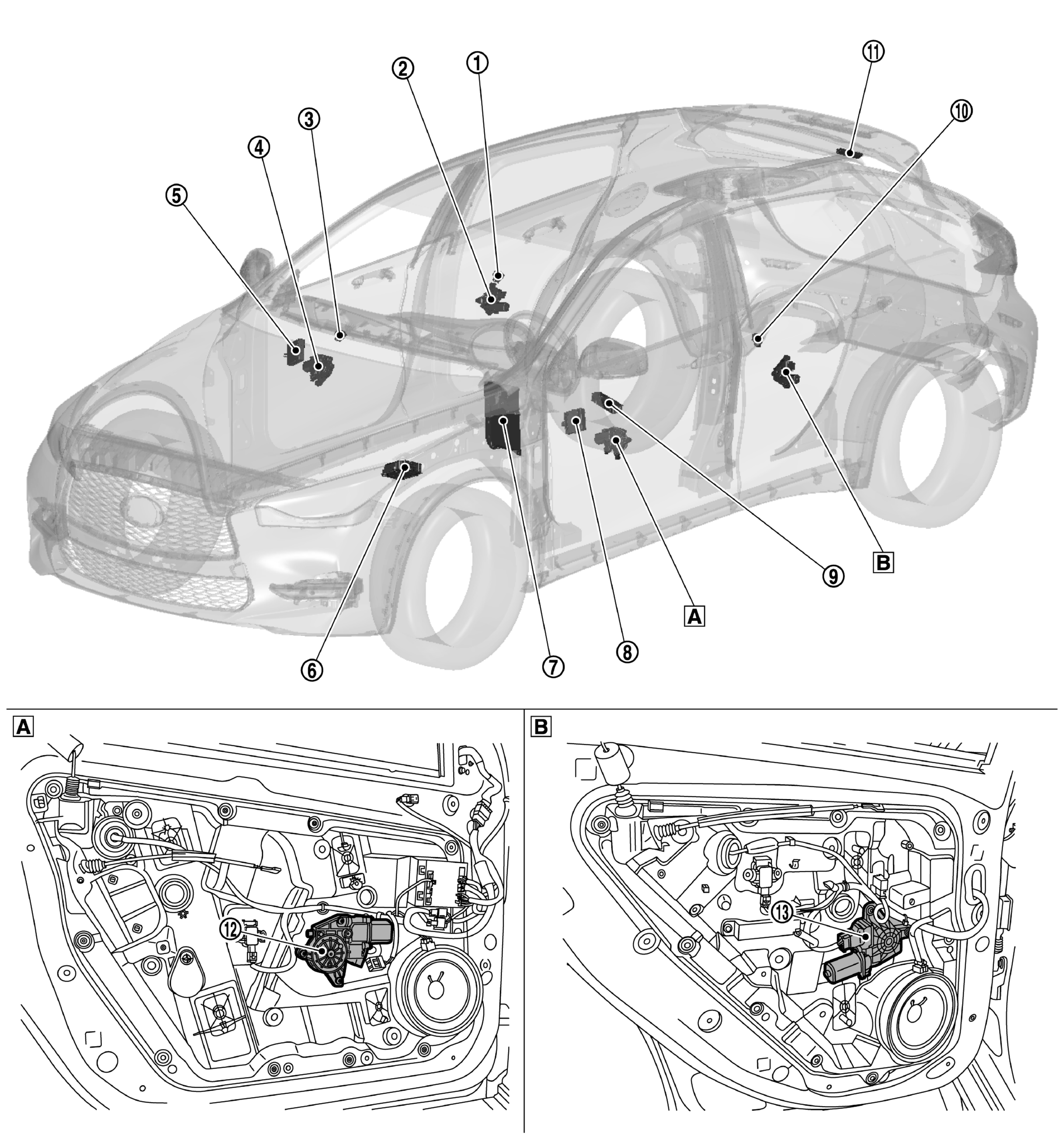

Rear power window switch RH |
Refer to REAR POWER WINDOW SWITCH . |
 |
Rear power window motor RH |
Refer to REAR POWER WINDOW MOTOR . |
 |
Front power window switch (passenger side) |
Refer to FRONT POWER WINDOW SWITCH (PASSENGER SIDE) . |
 |
Front power window motor (passenger side) |
Refer to FRONT POWER WINDOW MOTOR . |
 |
Right front door control unit |
- Supplies power supply to front power window switch (passenger side) and front power window motor (passenger side).
- Refer to COMPONENT LOCATION
for detailed installation location.
|
 |
Air bag diagnosis sensor unit |
- Air bag diagnosis sensor unit transmits car crash information signal to left front door control unit, right front door control unit and BCM via CAN communication.
- Refer to COMPONENT LOCATION
for detailed installation location.
|
 |
BCM |
- Supplies power supply to rear power window switch and rear power window motor.
- Refer to COMPONENT LOCATION
for detailed installation location.
|
 |
Left front door control unit |
- Supplies power supply to power window main switch and front power window motor (driver side).
- Refer to COMPONENT LOCATION
for detailed installation location.
|
 |
Power window main switch |
Refer to POWER WINDOW MAIN SWITCH . |
 |
Rear power window switch LH |
Refer to REAR POWER WINDOW SWITCH . |
 |
Remote keyless entry receiver |
- Remote keyless entry receiver transmits remote keyless entry receiver communication signal to Intelligent Key unit.
- Refer to COMPONENT LOCATION
for detailed installation location.
|
 |
Front power window motor (driver side) |
Refer to FRONT POWER WINDOW MOTOR . |
 |
Rear power window motor LH |
Refer to REAR POWER WINDOW MOTOR . |
