Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

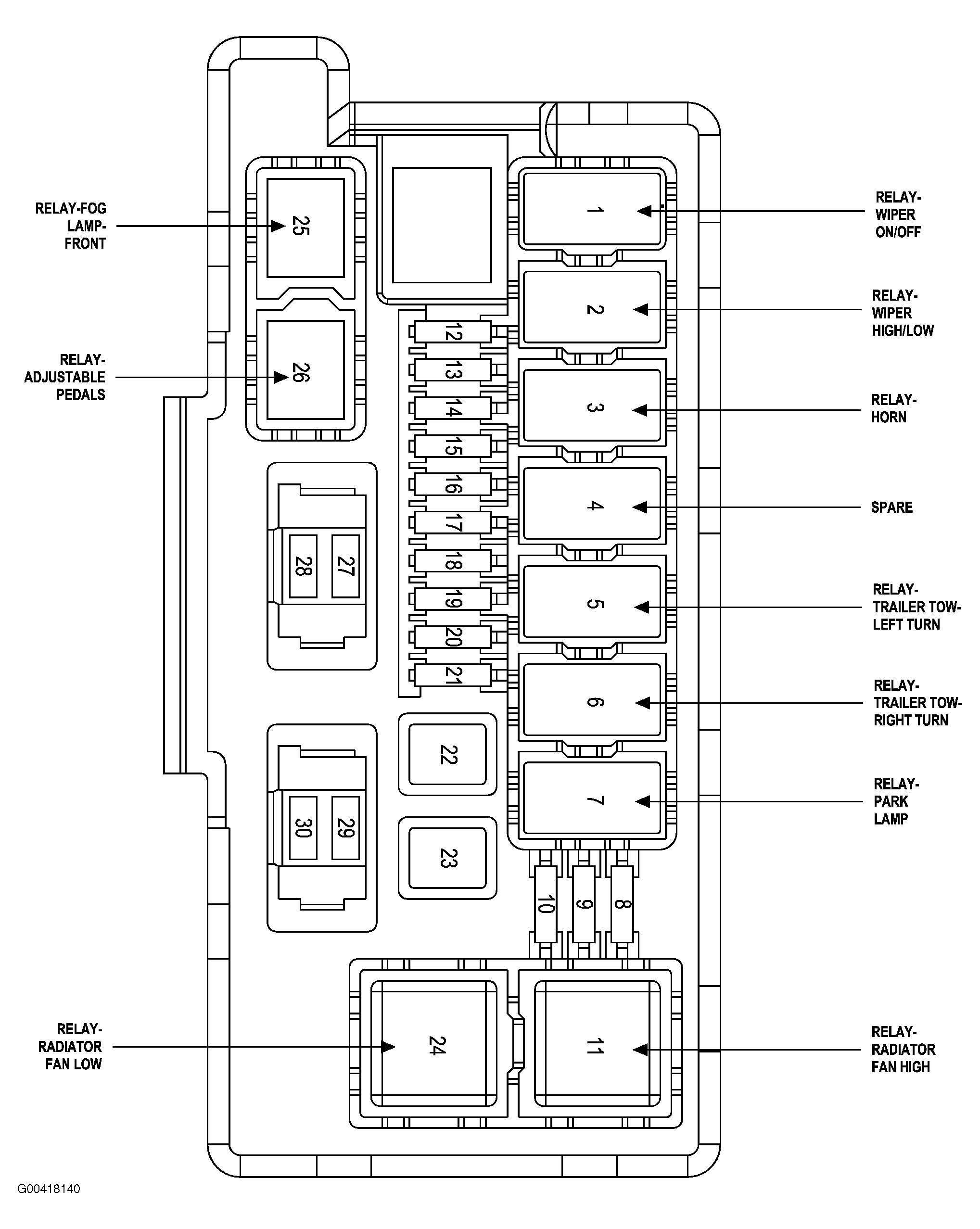

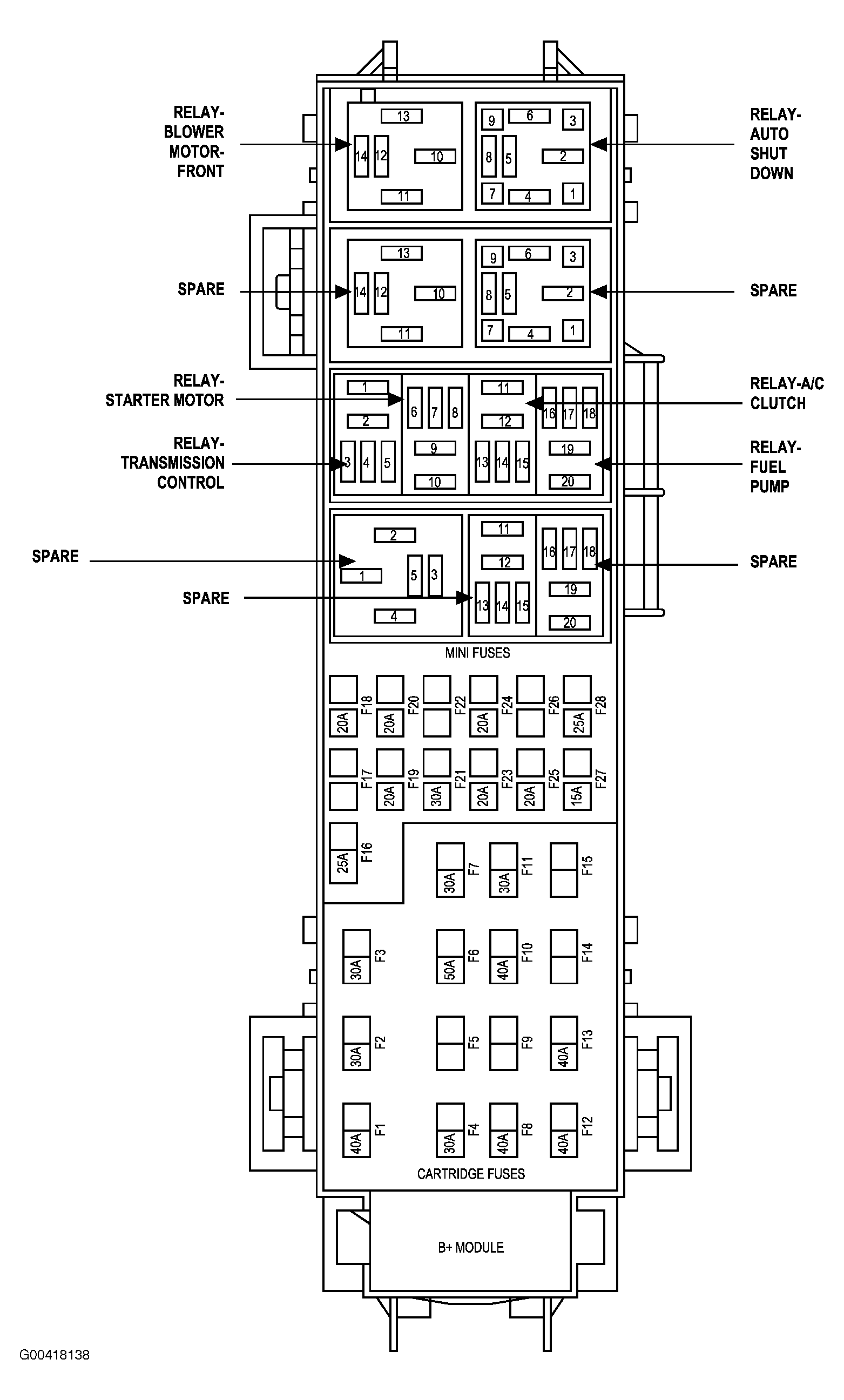

Fig 1: Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.

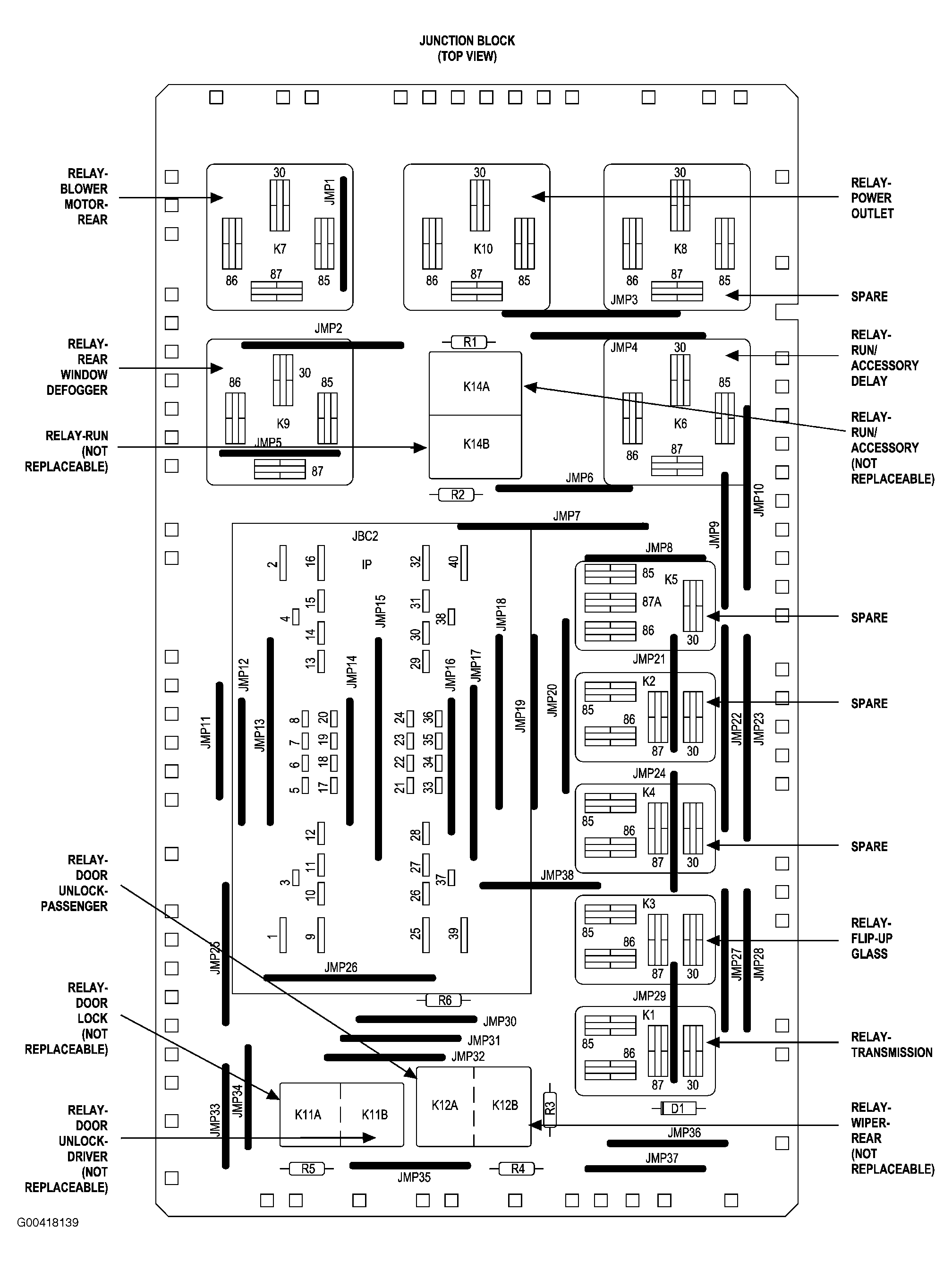

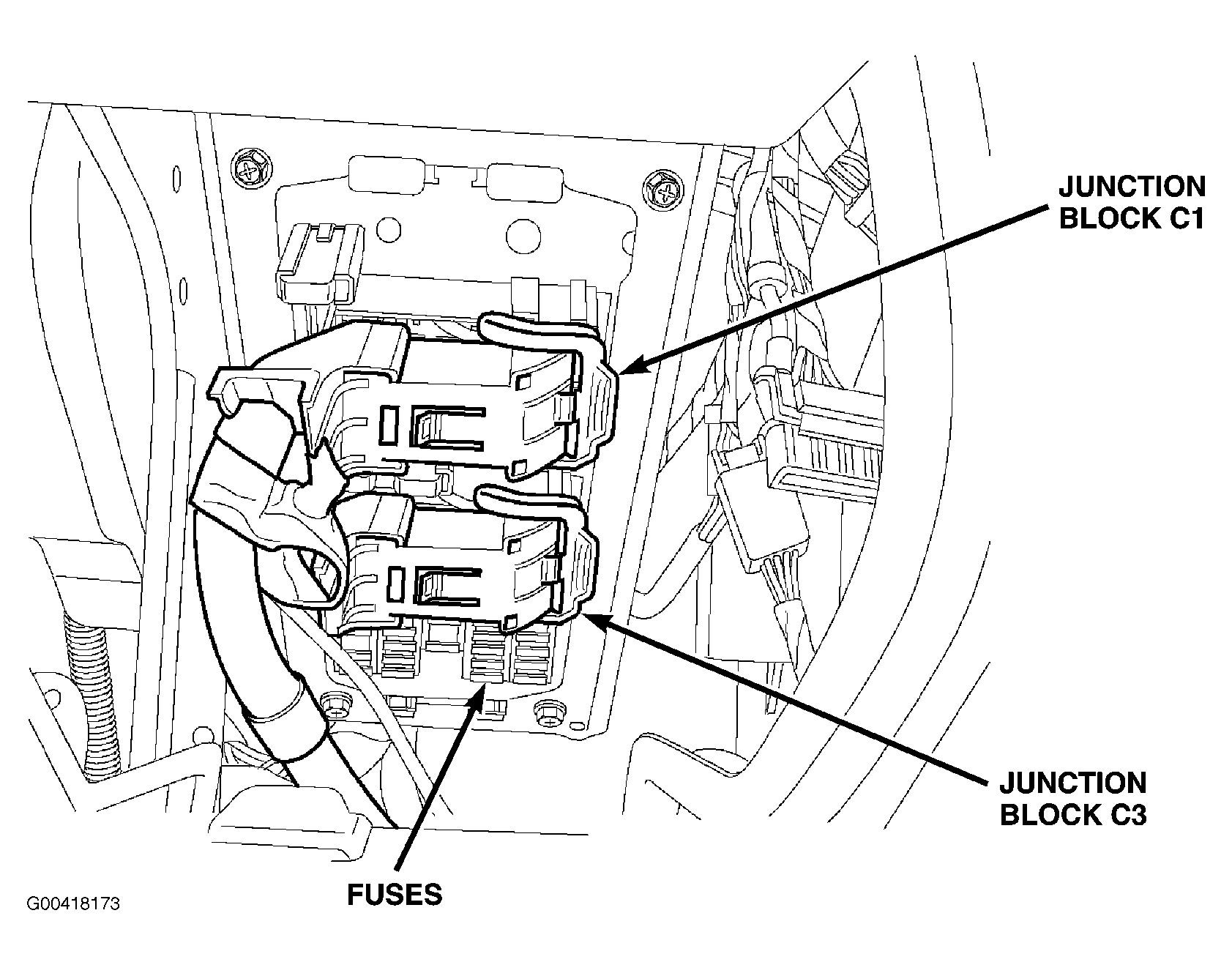

Fig 2: Junction Block
Courtesy of DAIMLERCHRYSLER CORP.
Fig 3: Integrated Power Module
Courtesy of DAIMLERCHRYSLER CORP.

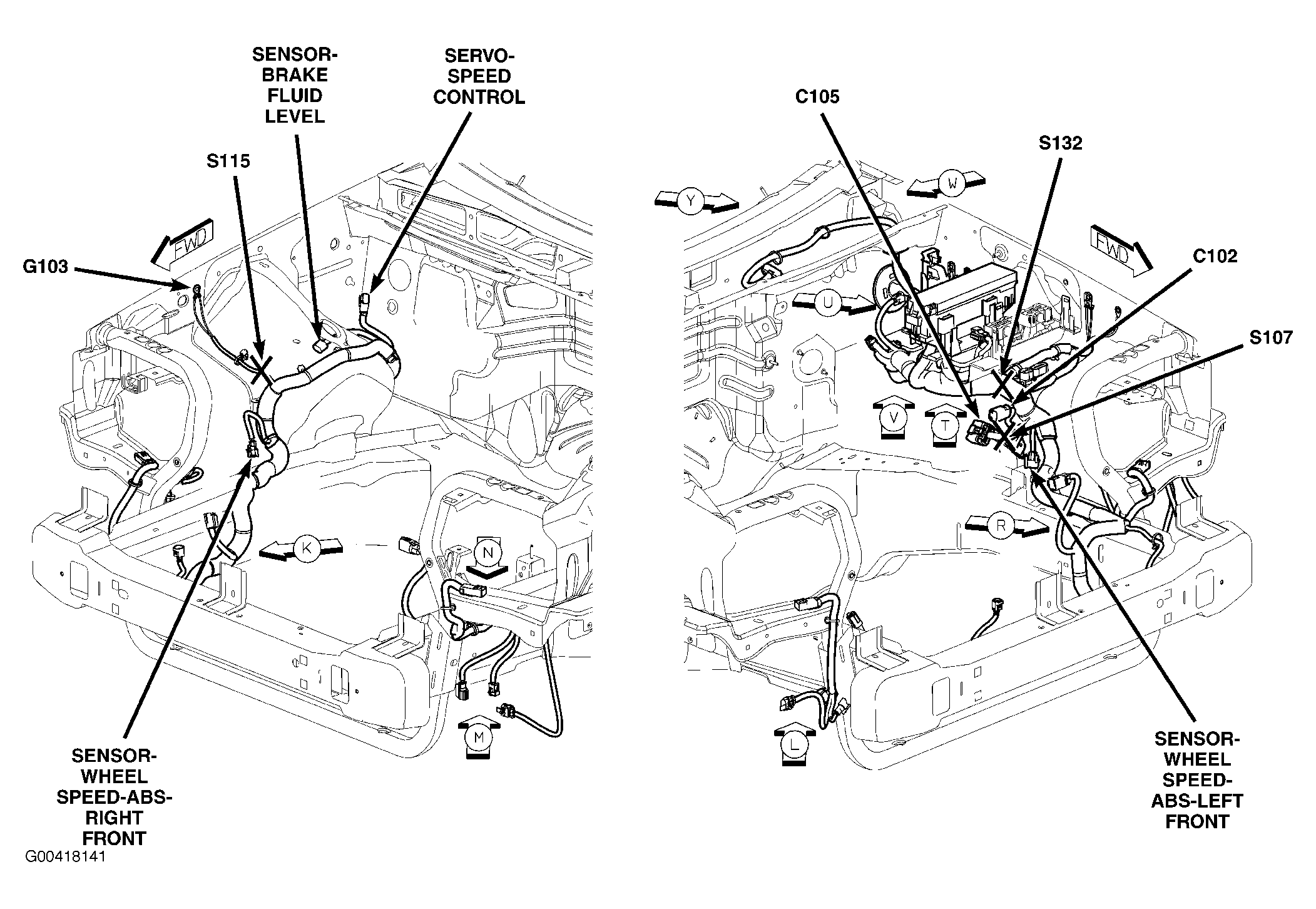

Fig 4: Left & Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

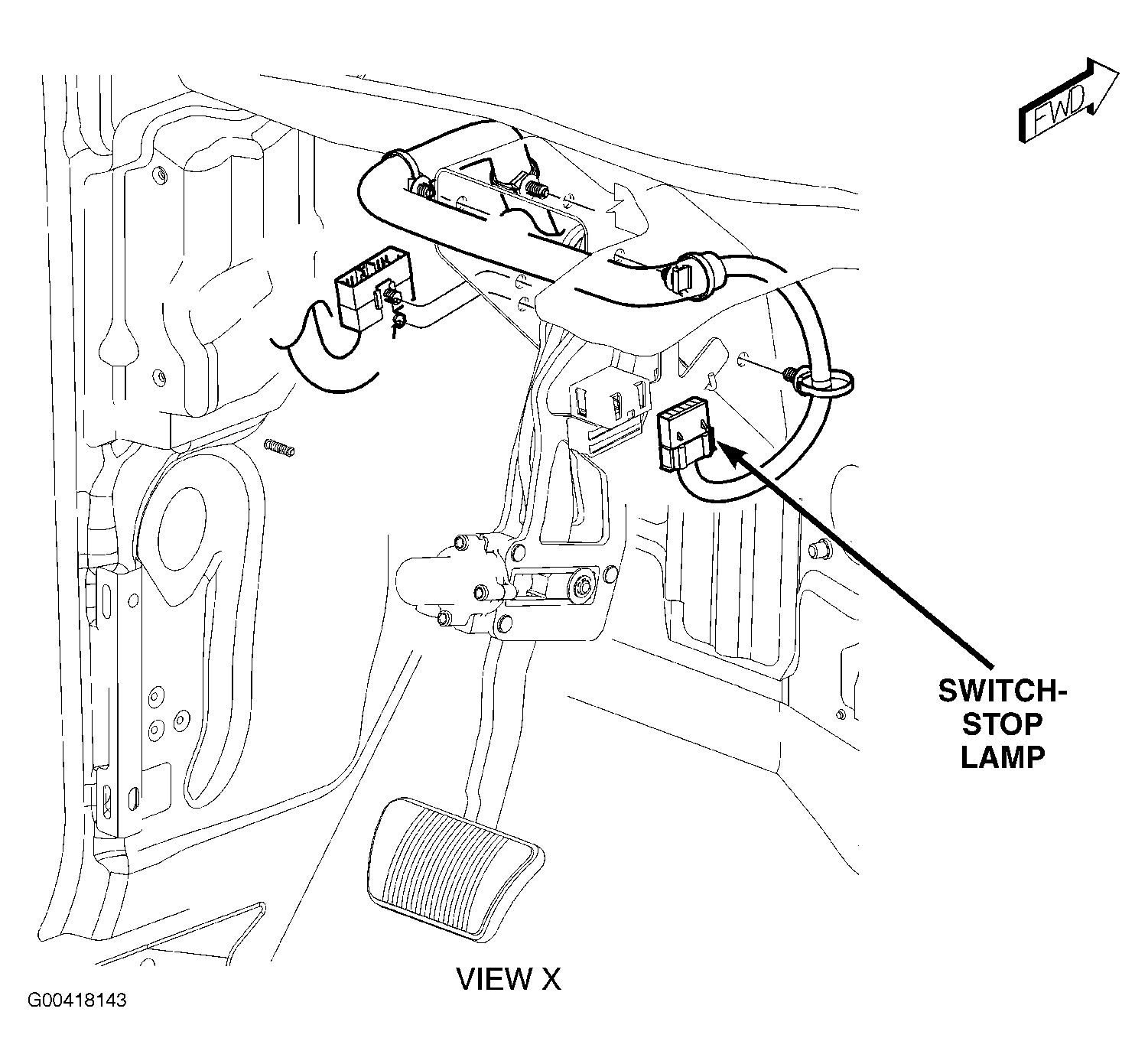

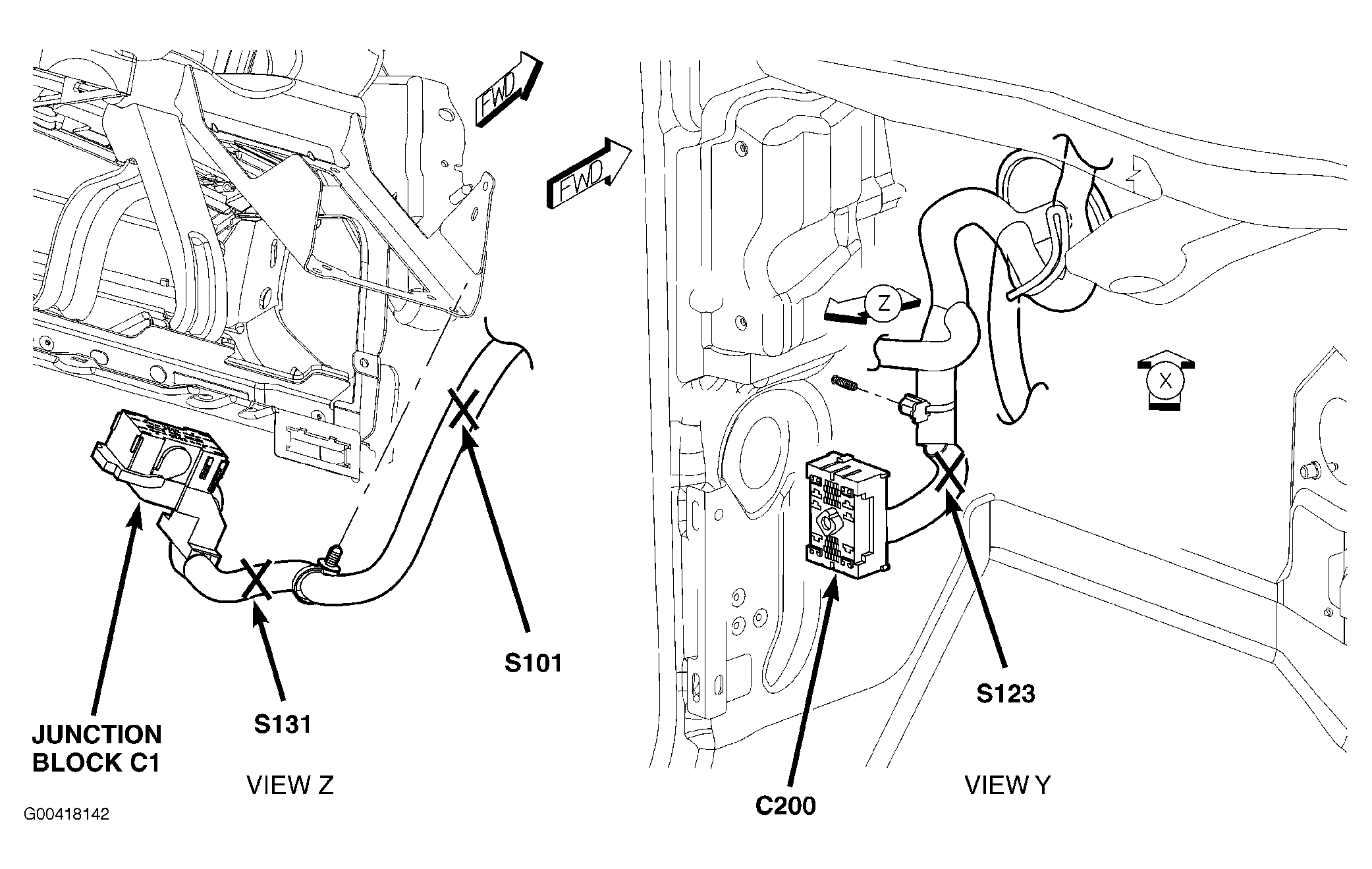

Fig 5: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

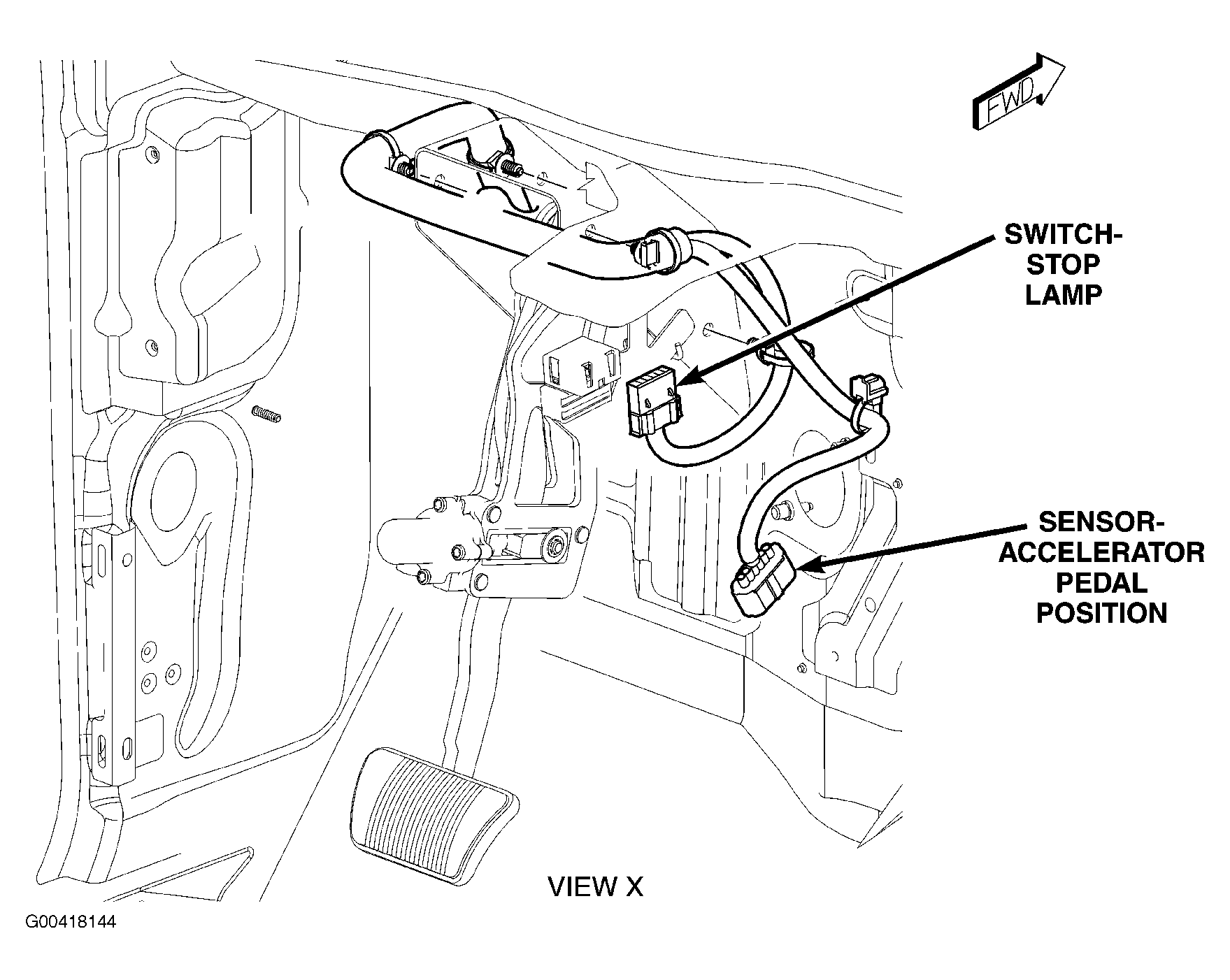

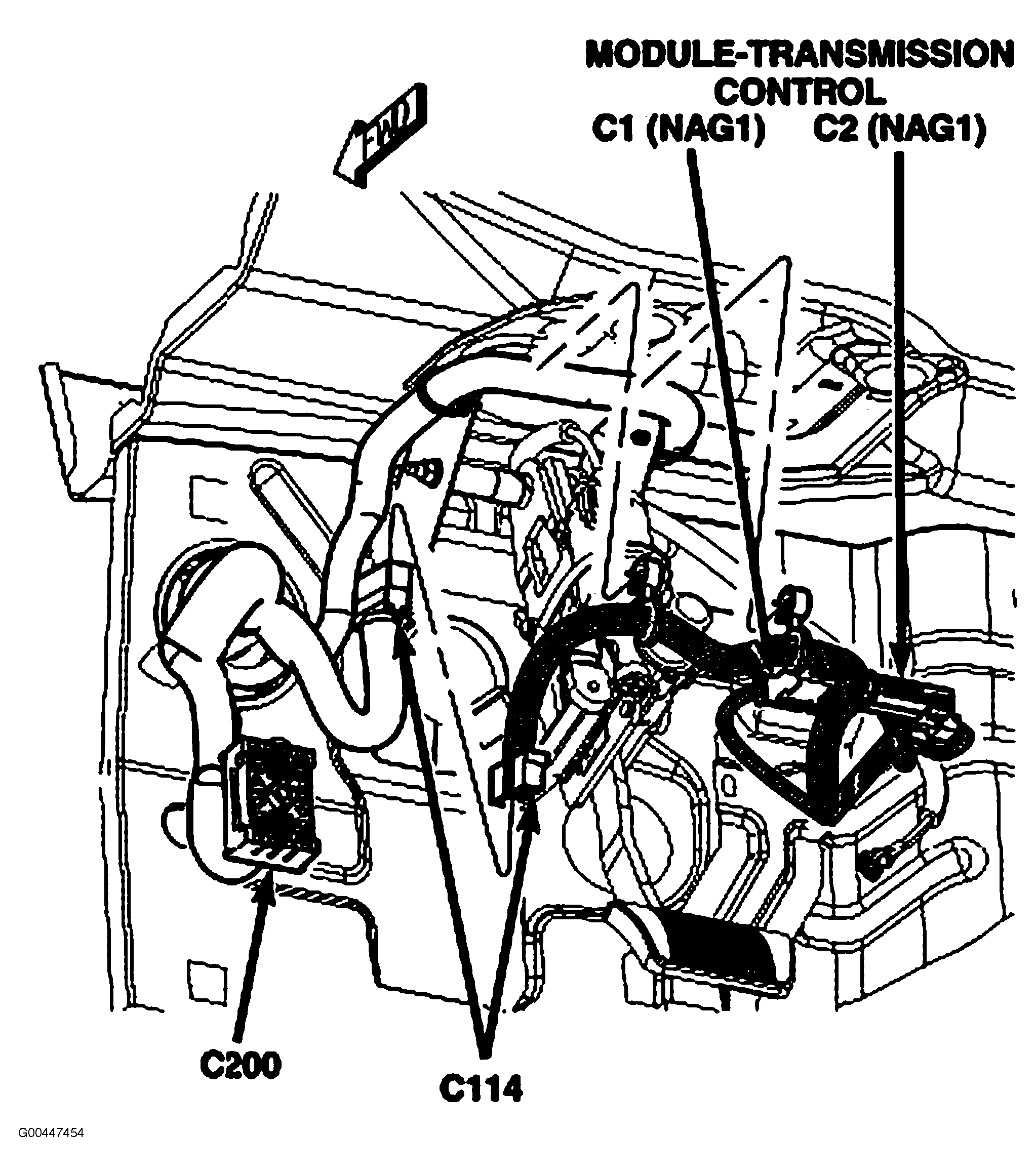

Fig 6: Under Left Side Of Dash (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Under Left Side Of Dash (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

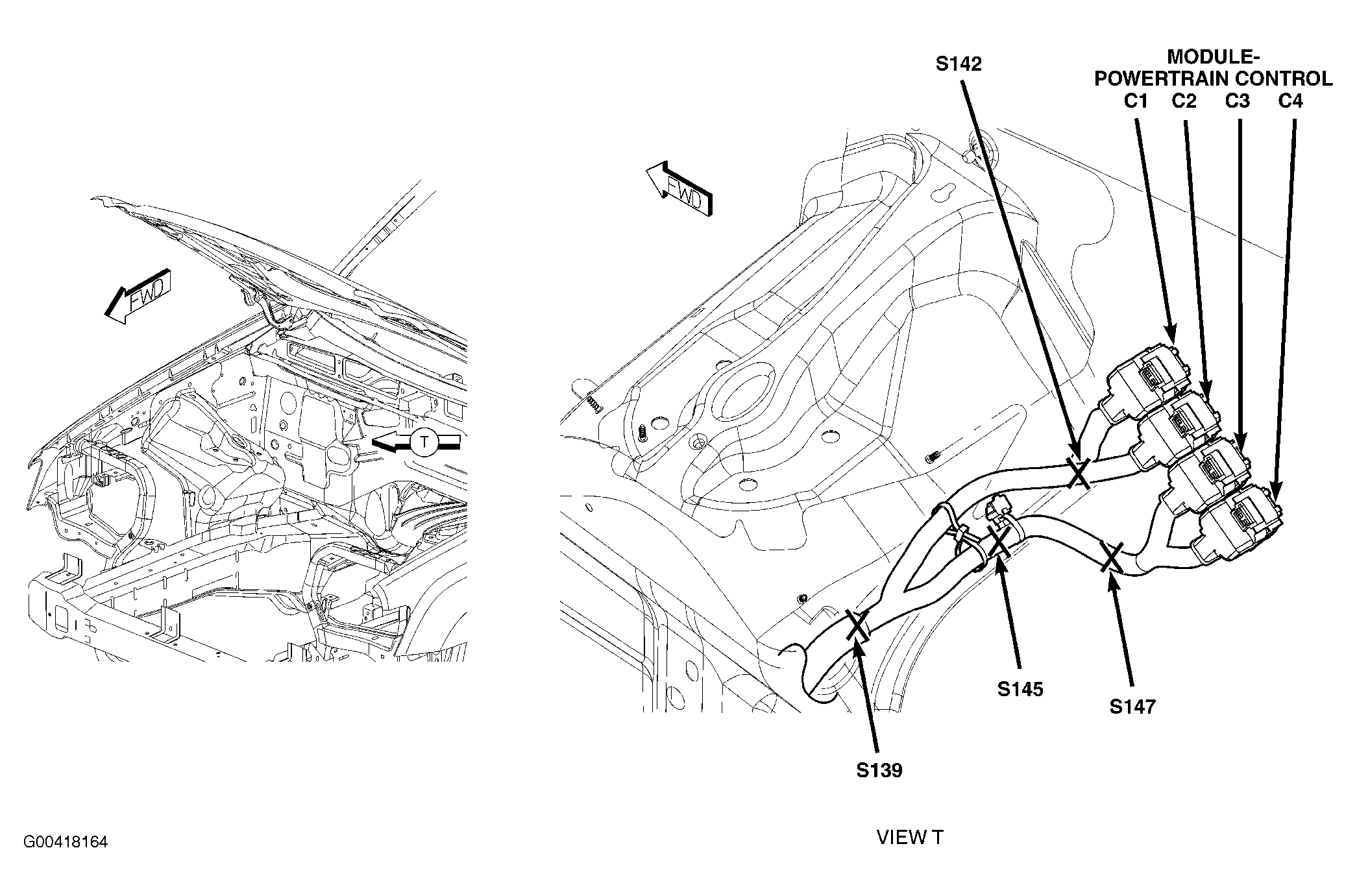

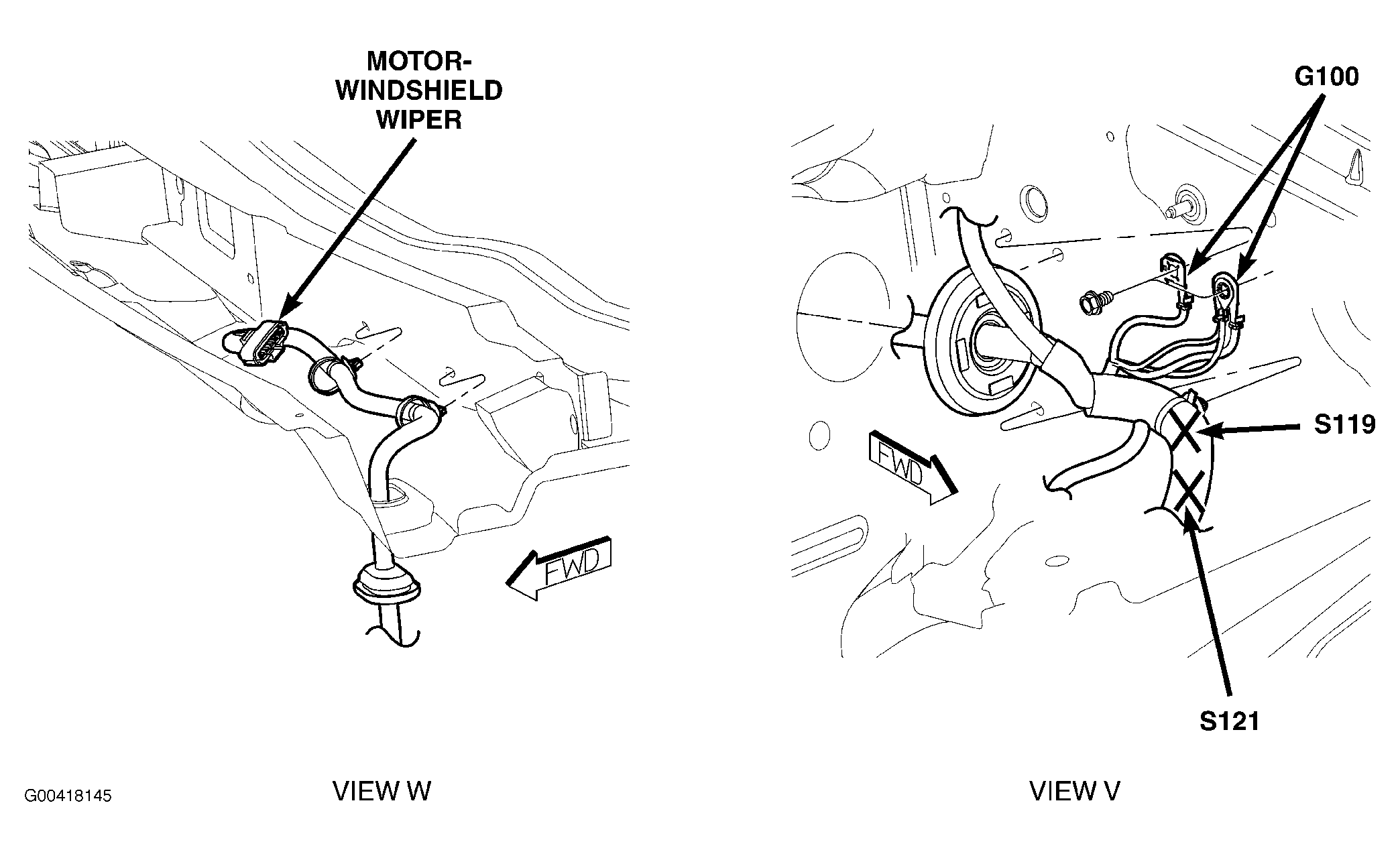

Fig 8: Left Rear Corner Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

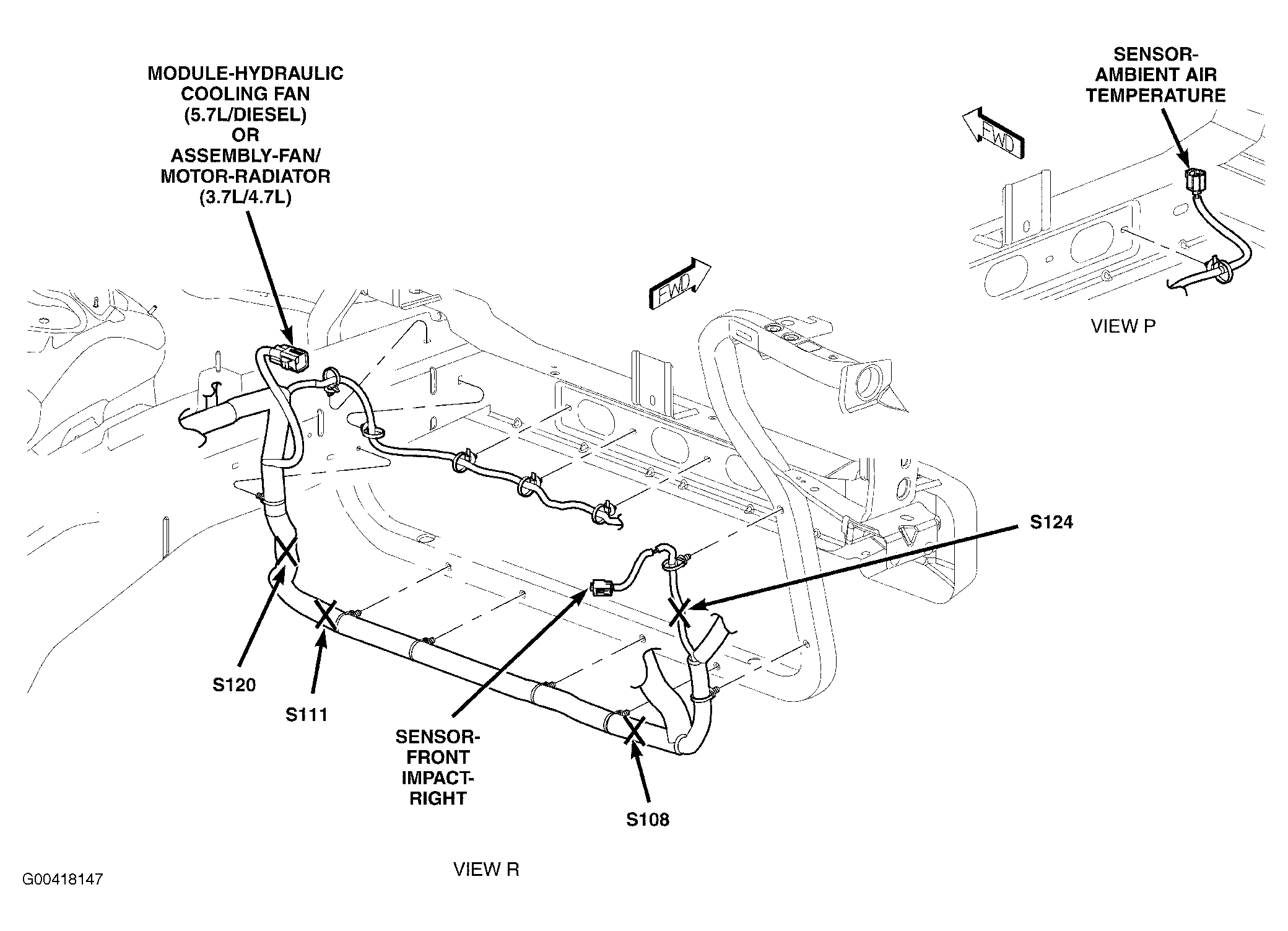

Fig 10: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

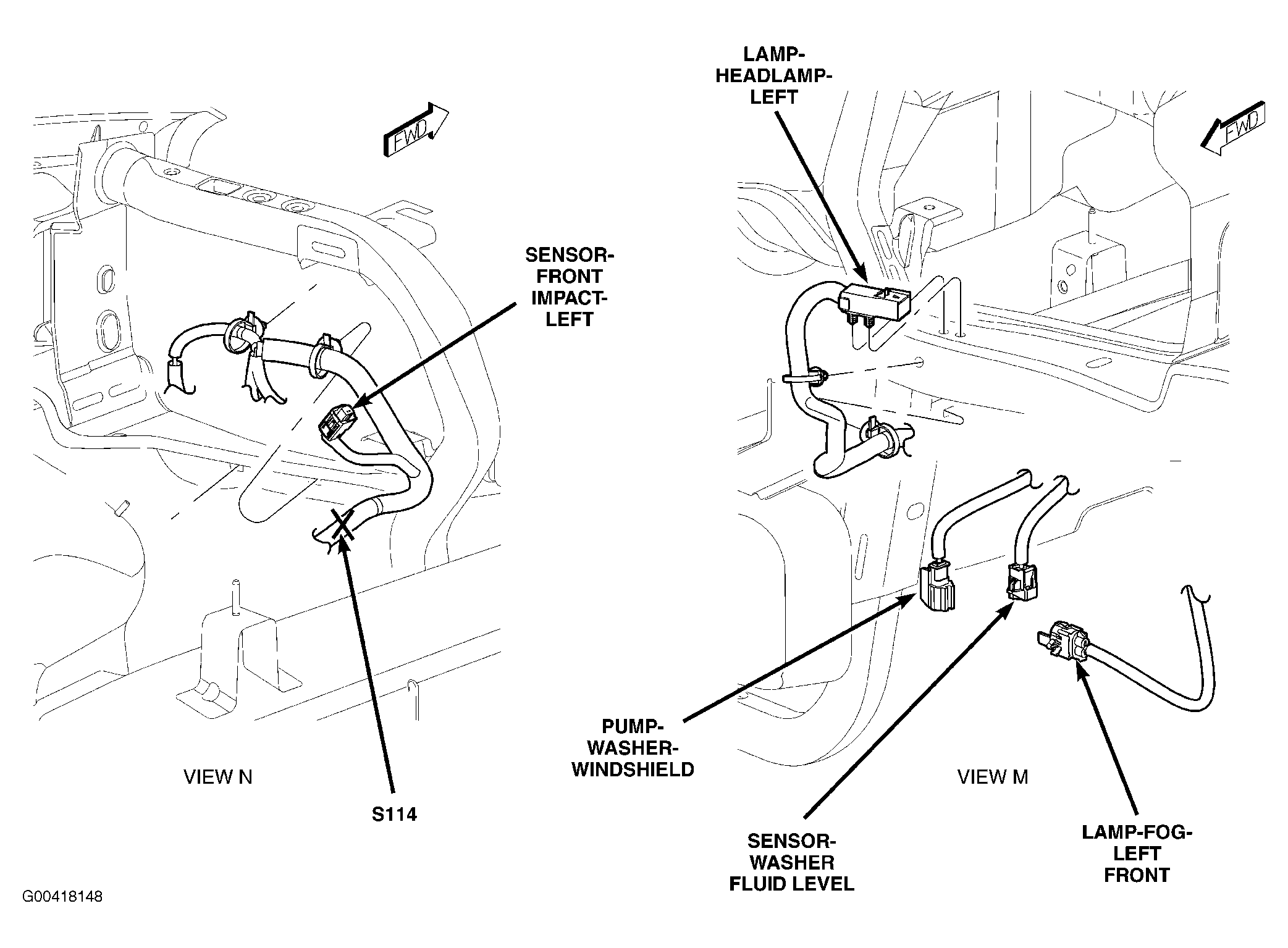

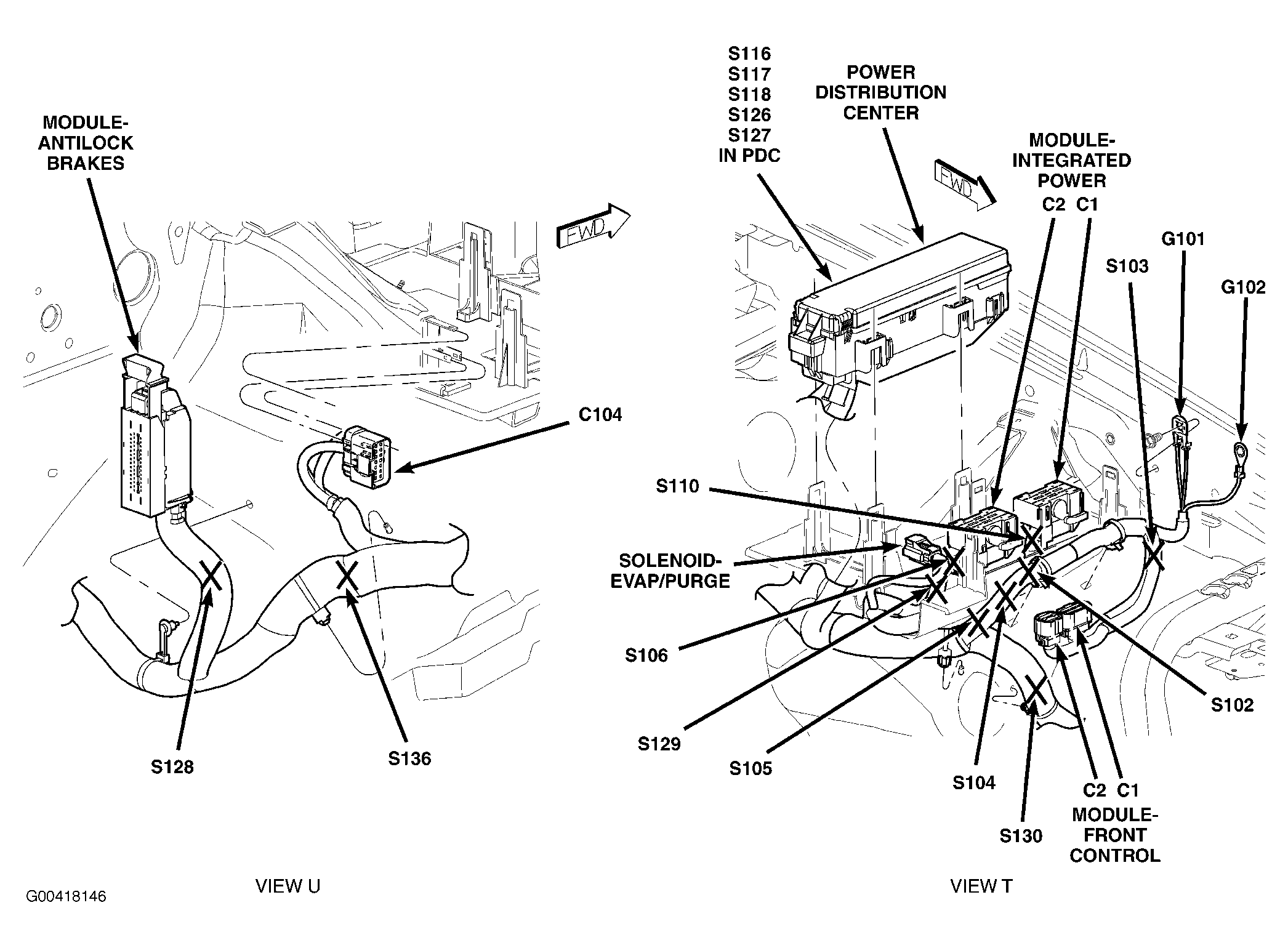

Fig 11: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

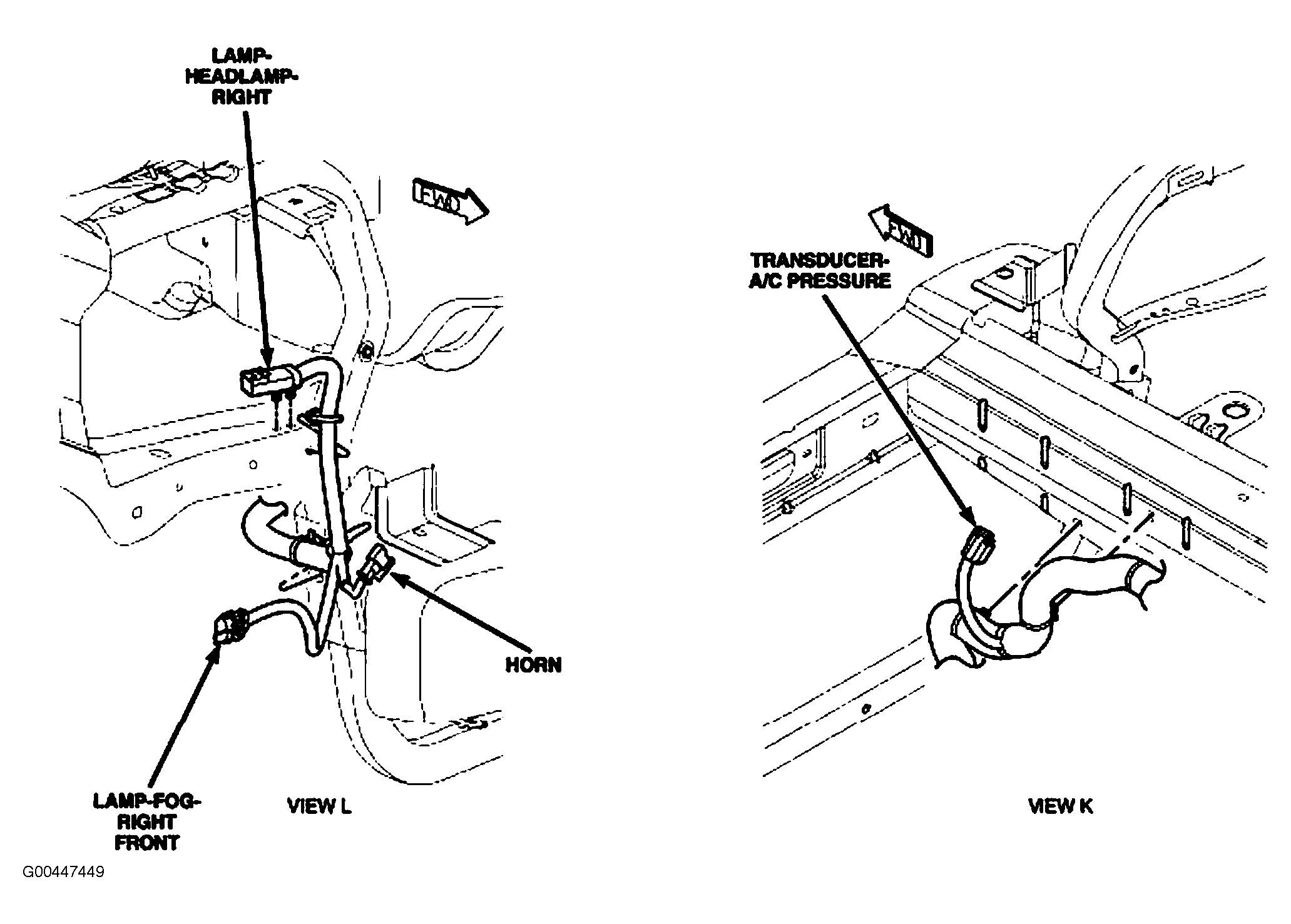

Fig 12: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

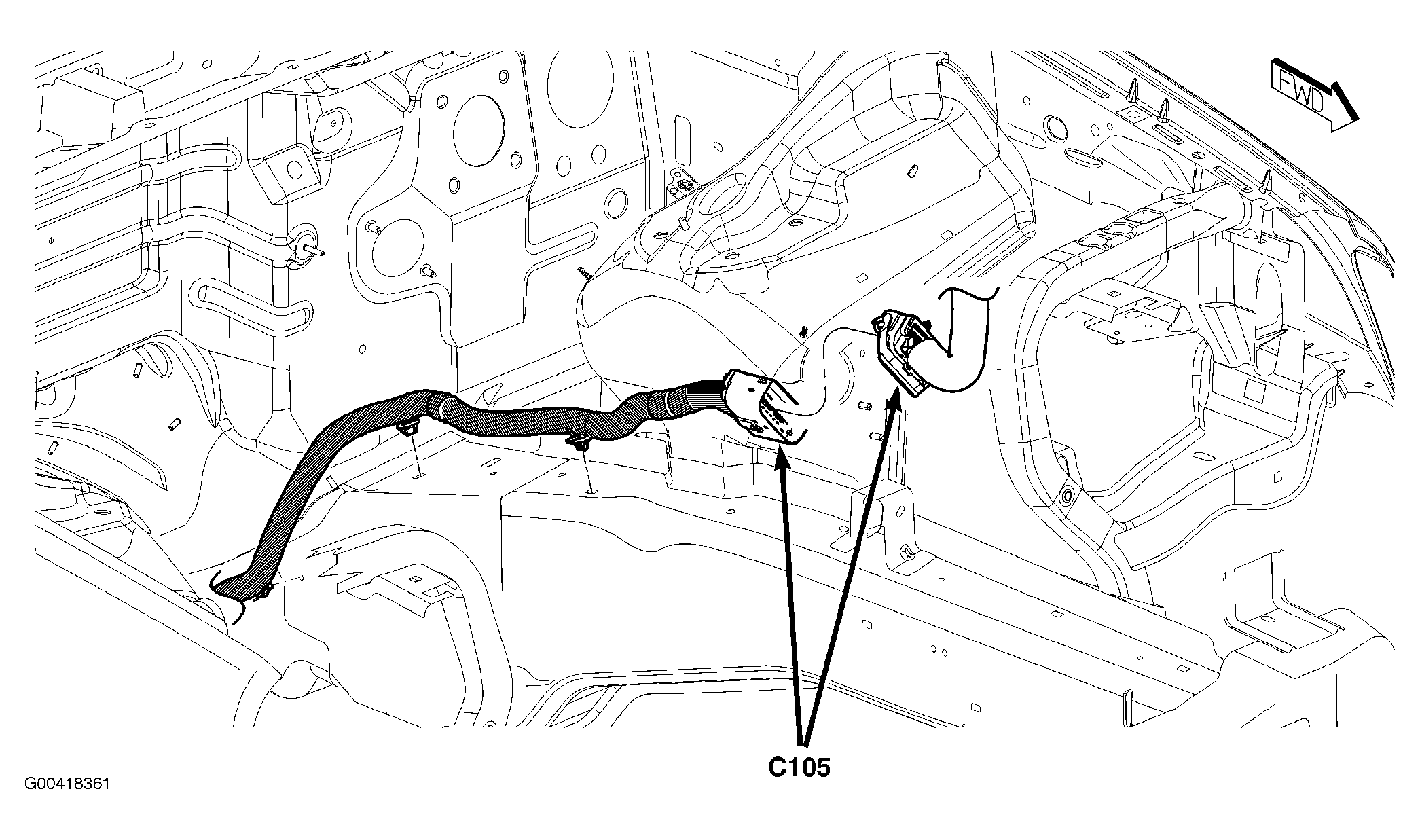

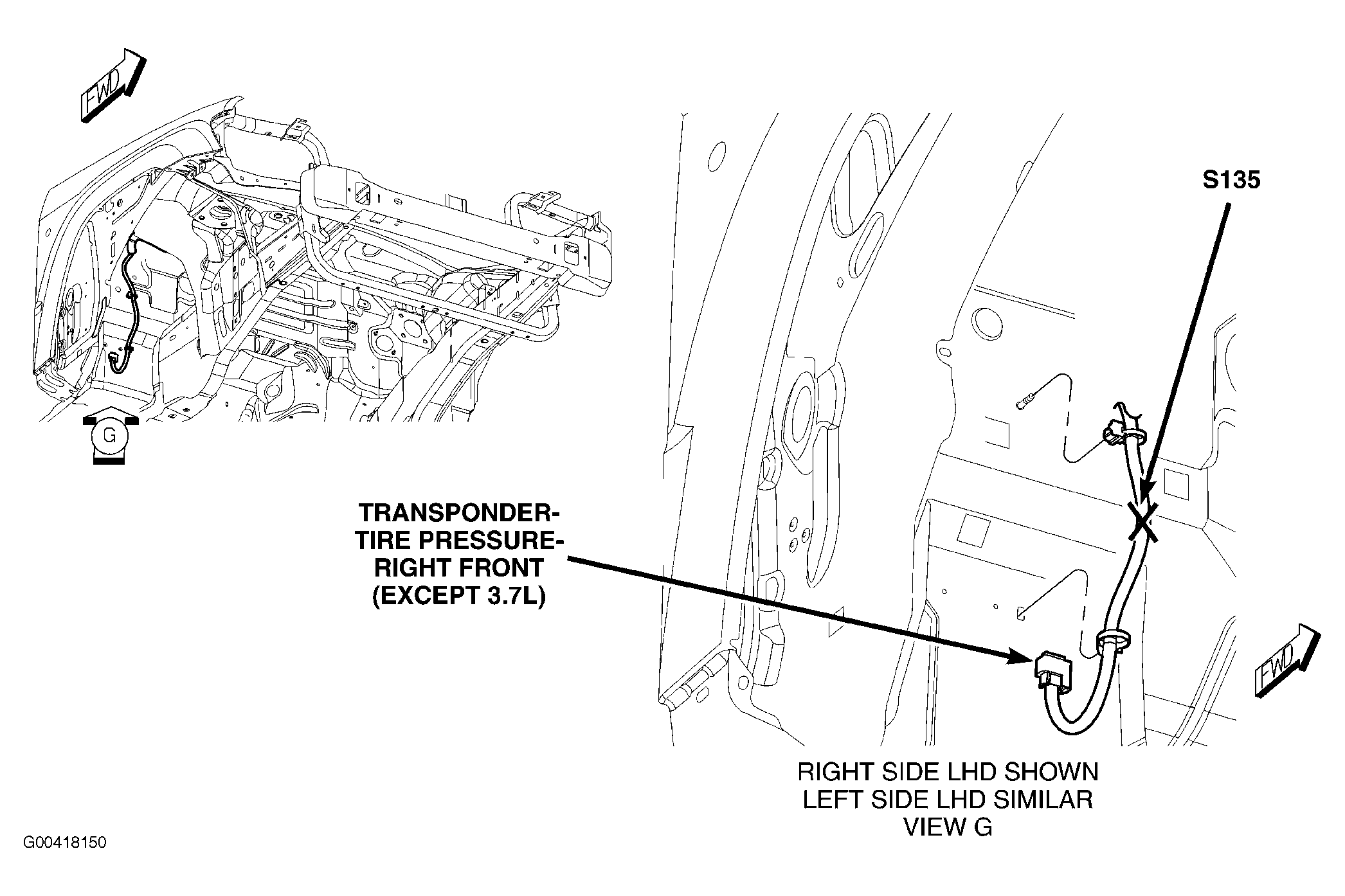

Fig 13: Right Front Wheel Well
Courtesy of DAIMLERCHRYSLER CORP.

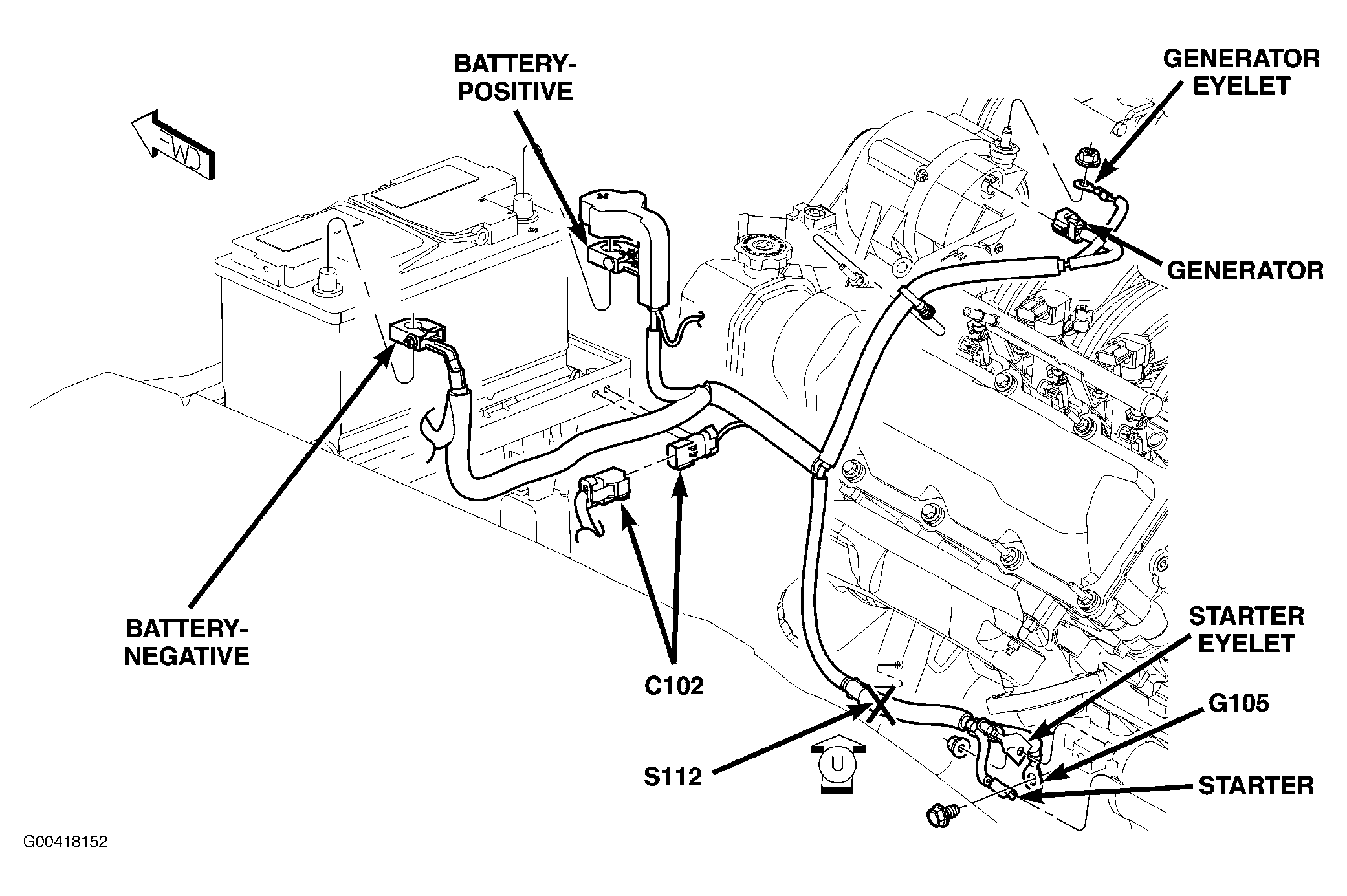

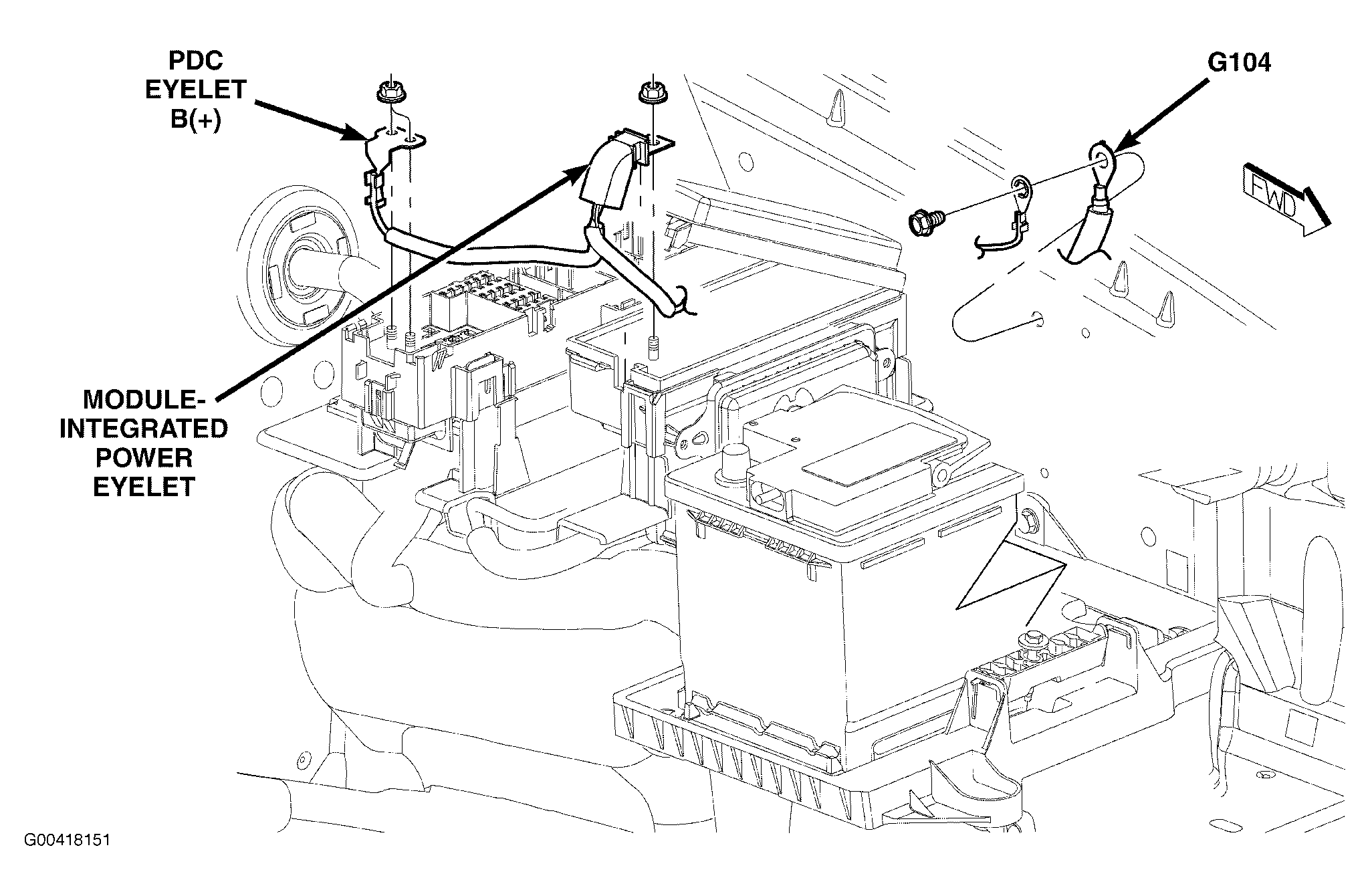

Fig 14: IPM & PDC Battery Connections
Courtesy of DAIMLERCHRYSLER CORP.

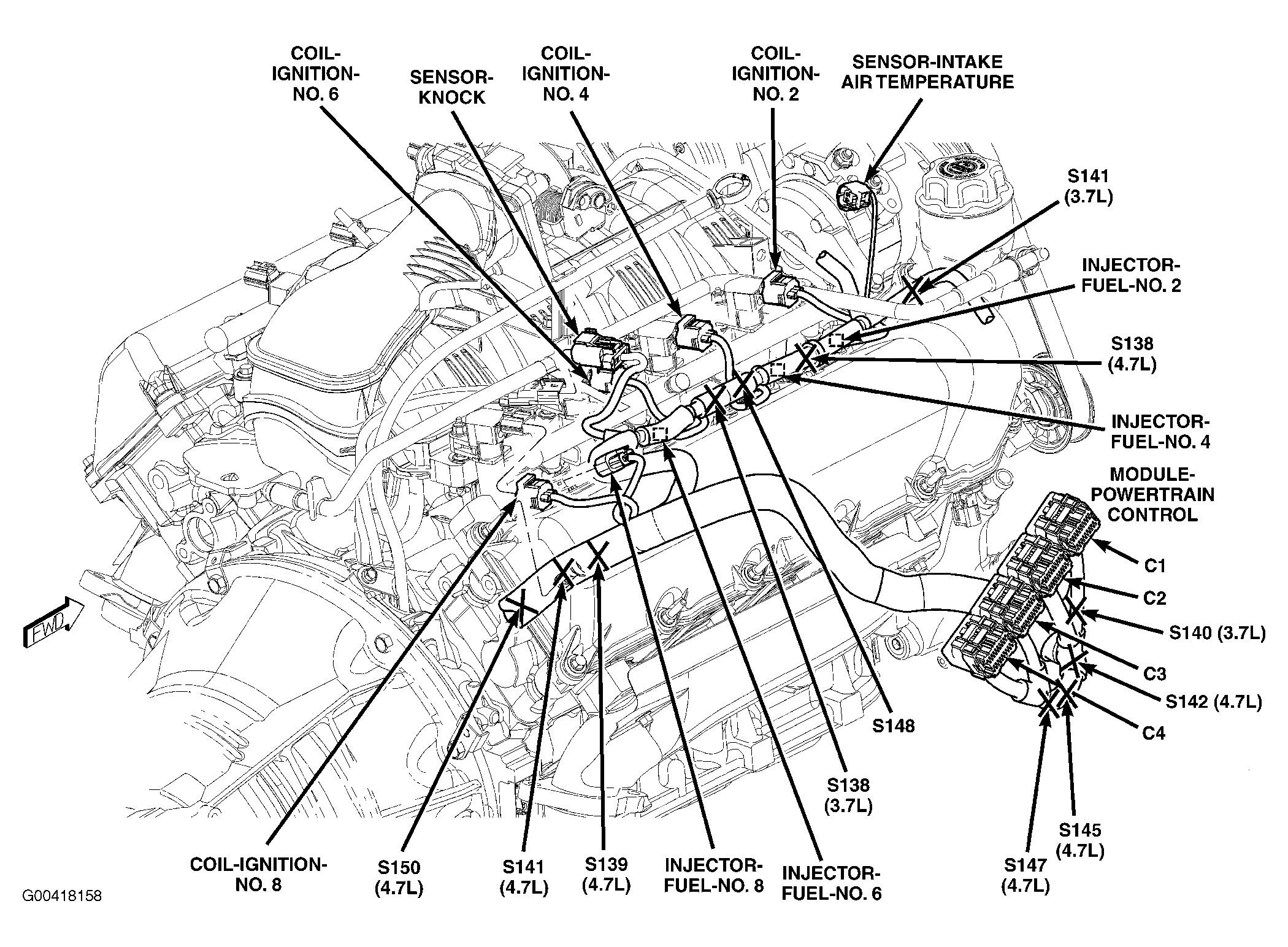

Fig 15: Left Side Of Engine Compartment (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

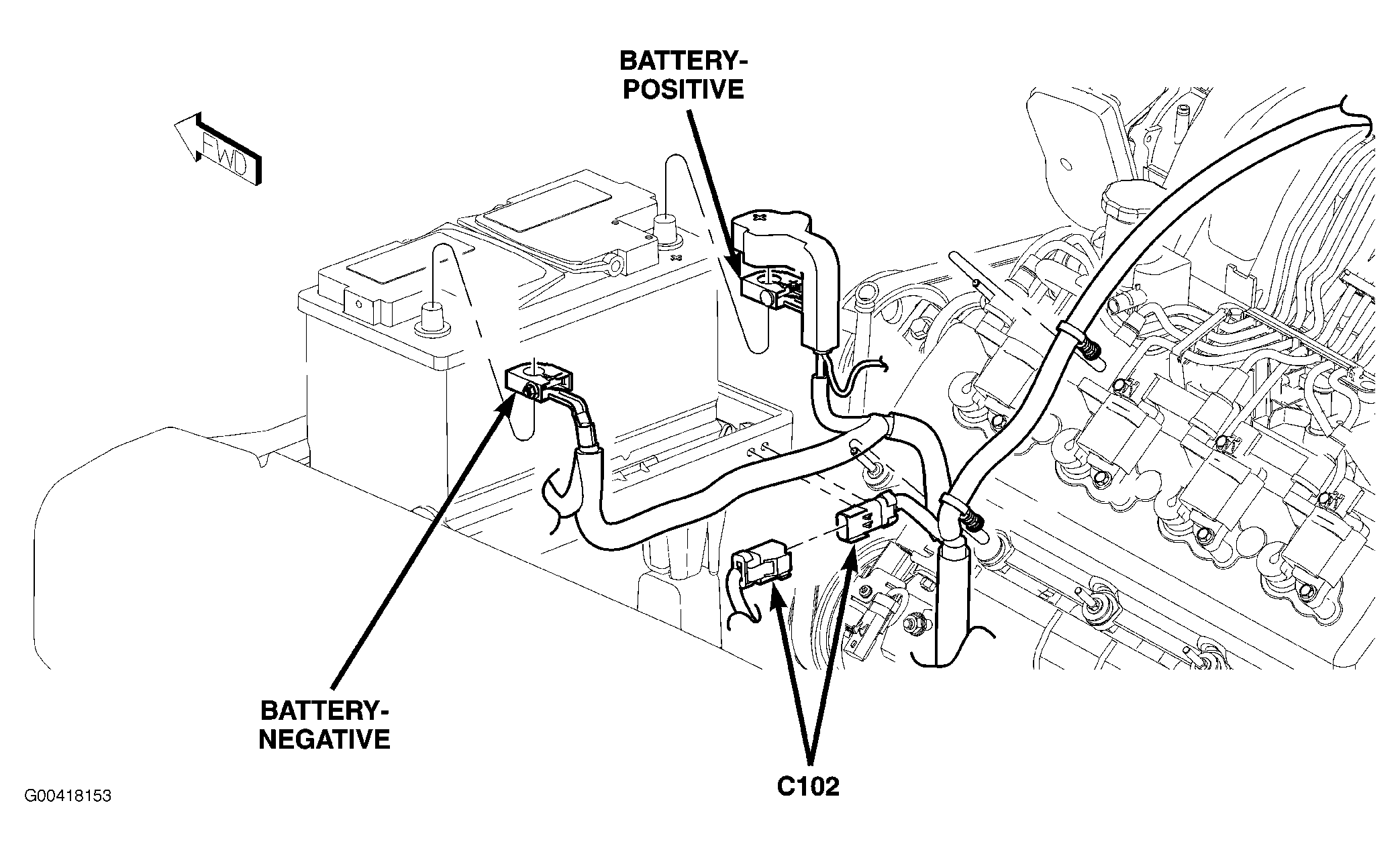

Fig 16: Left Side Of Engine Compartment (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

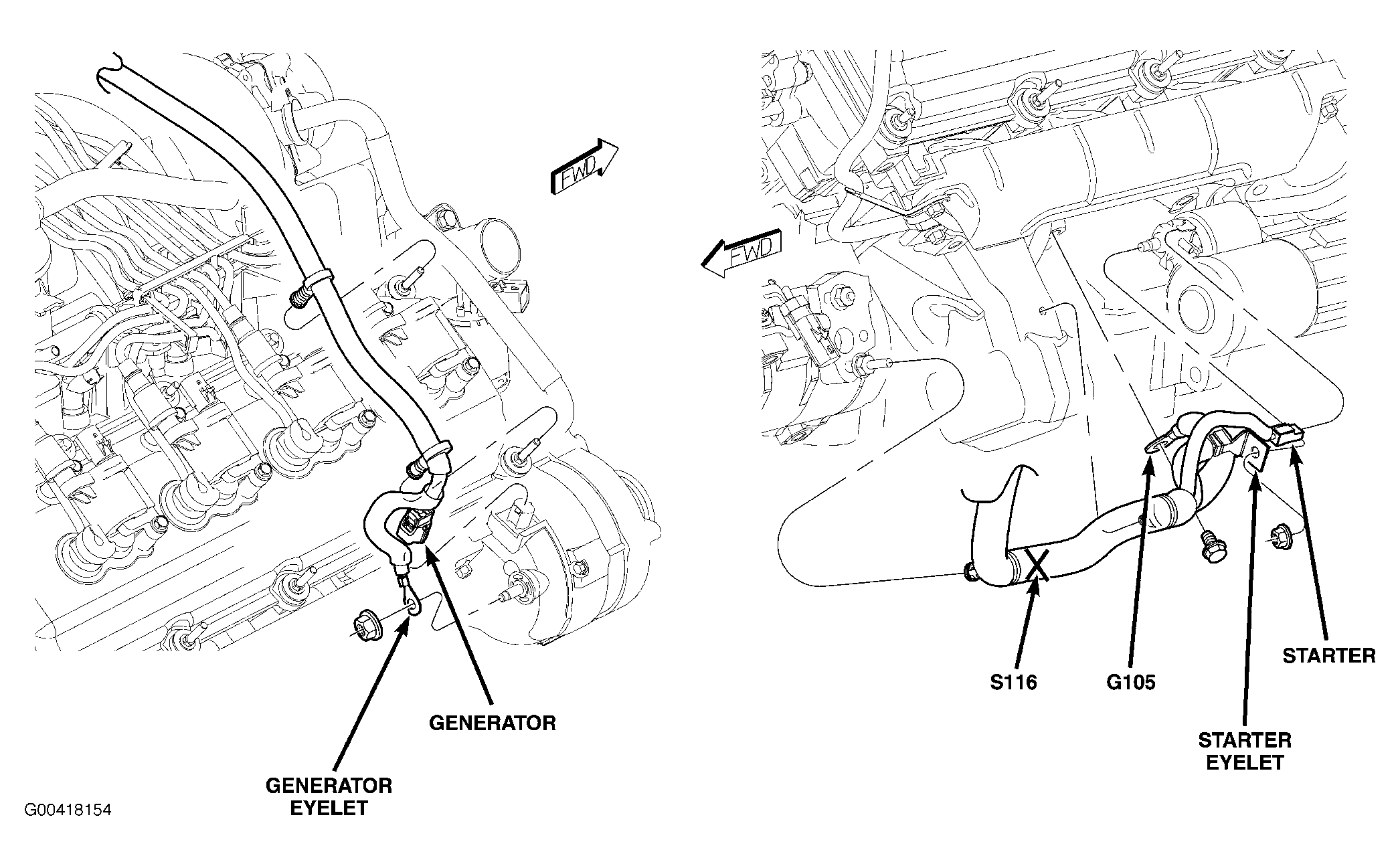

Fig 17: Generator & Starter (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

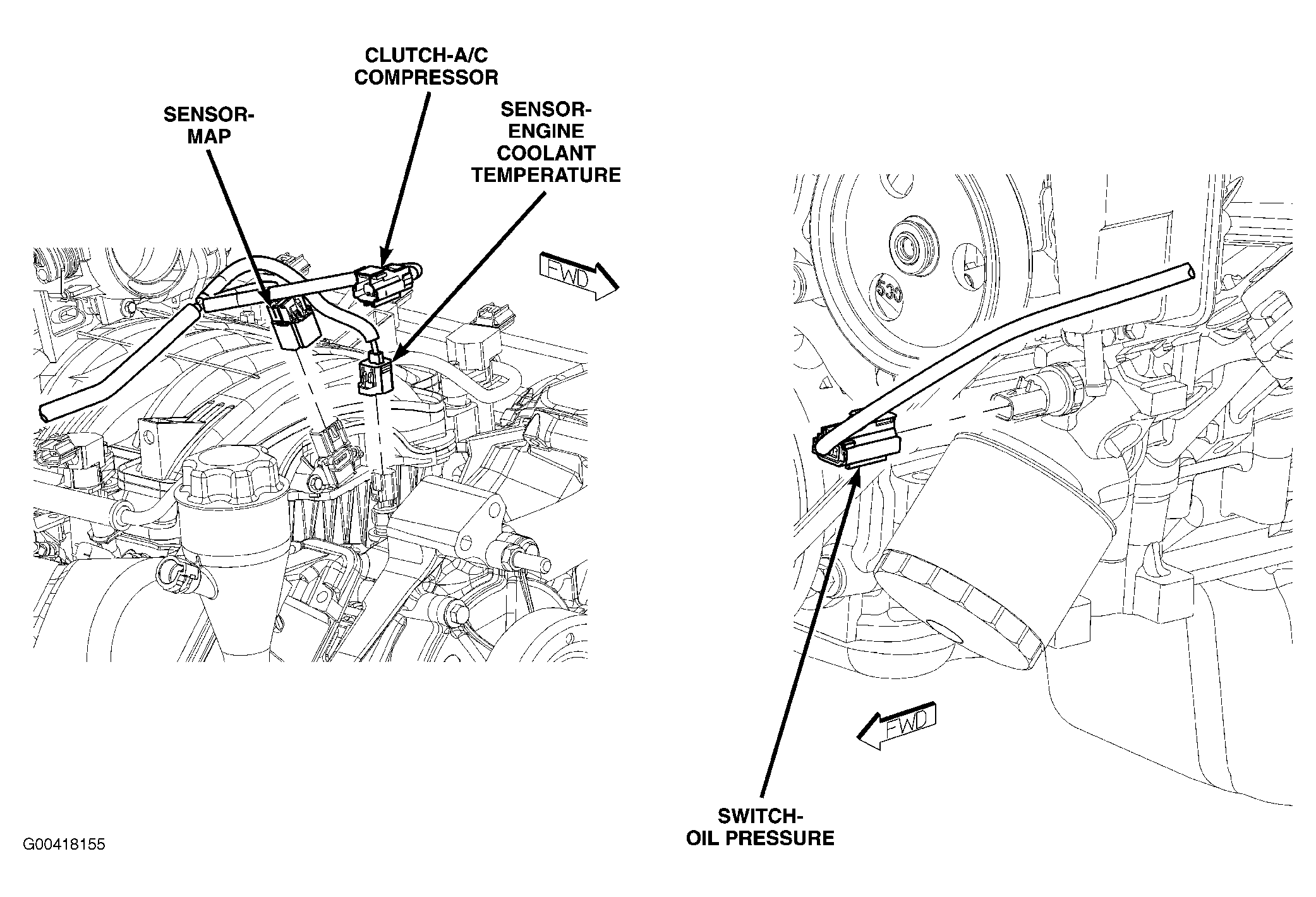

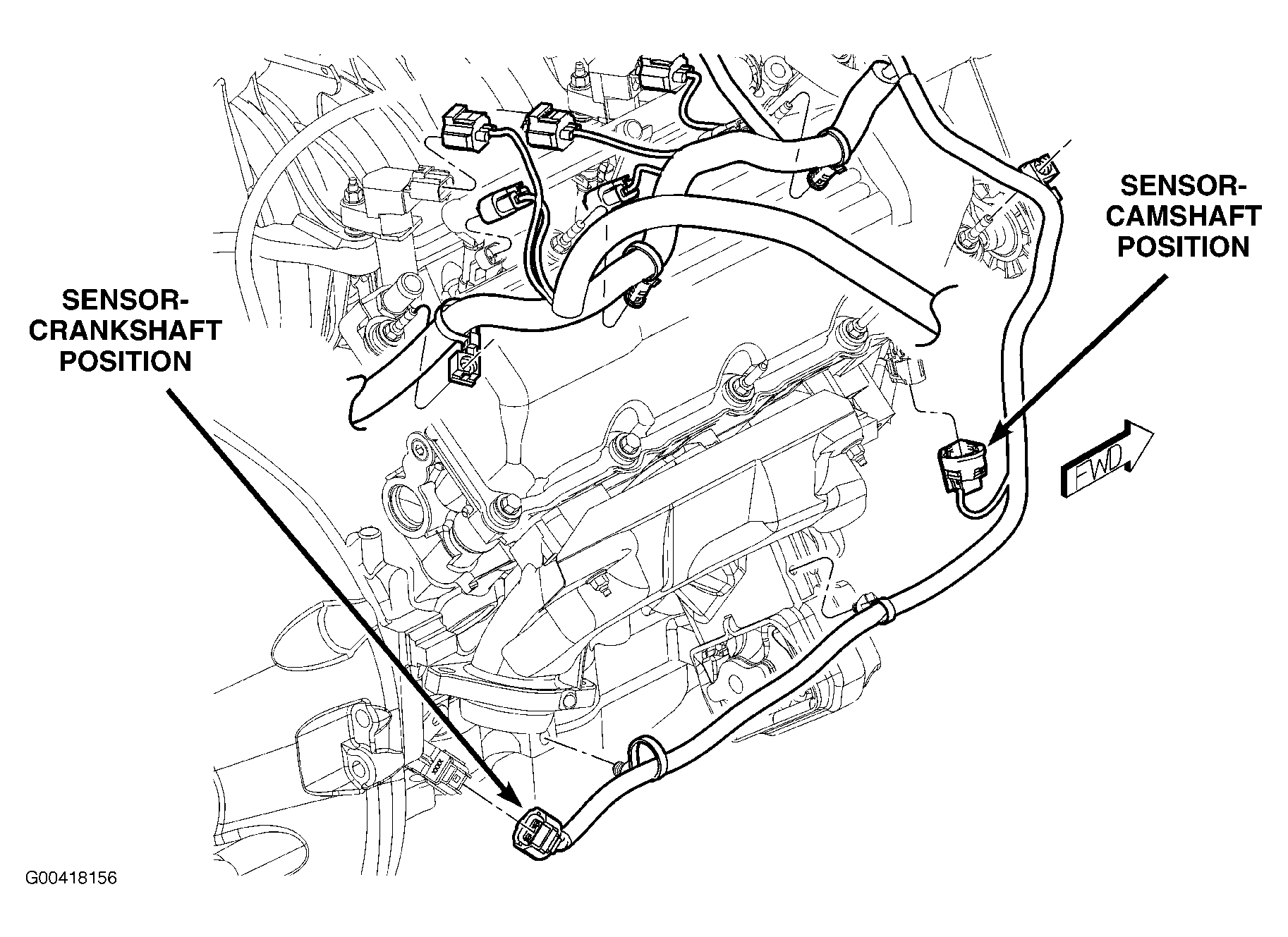

Fig 18: Front Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

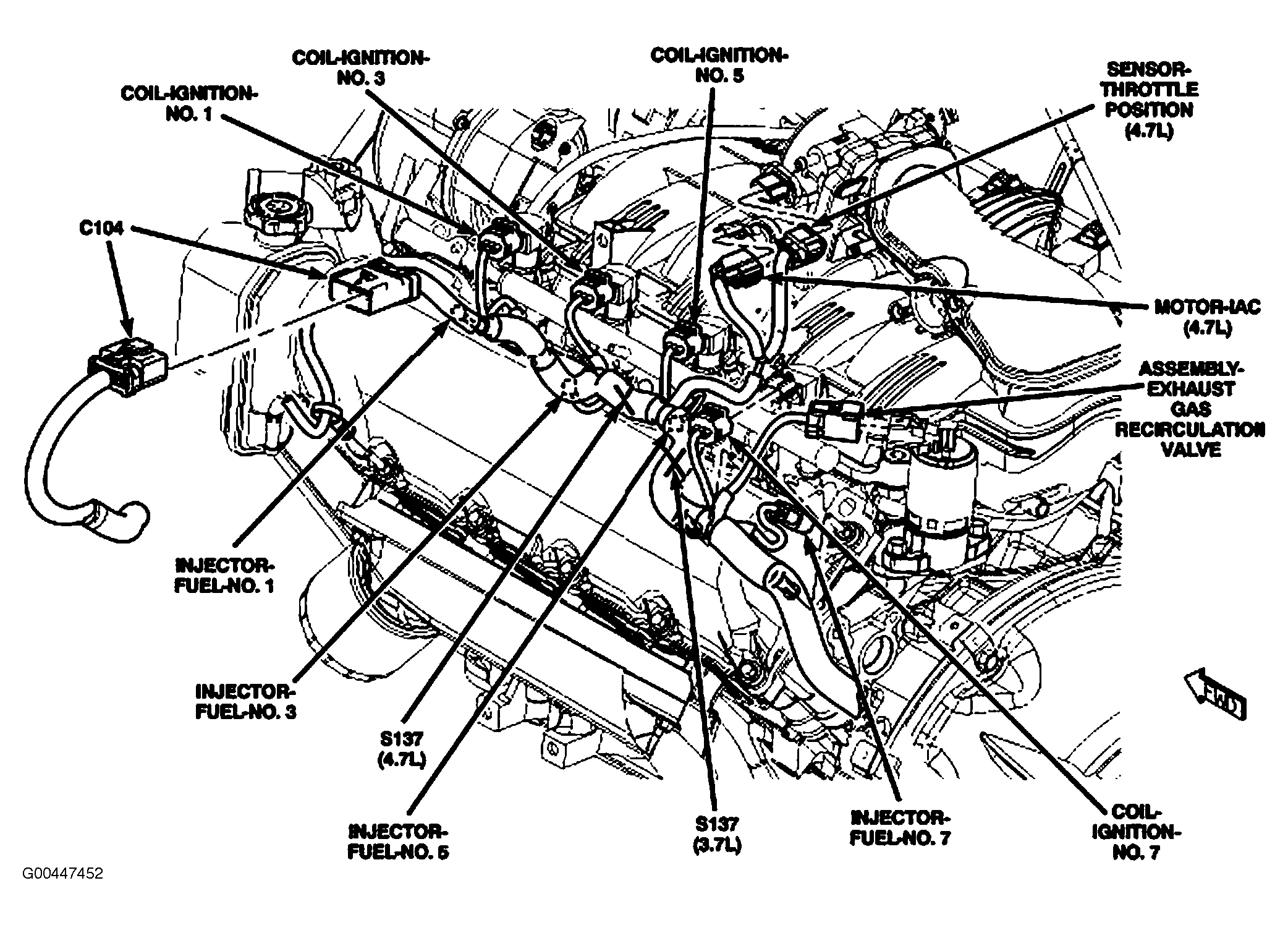

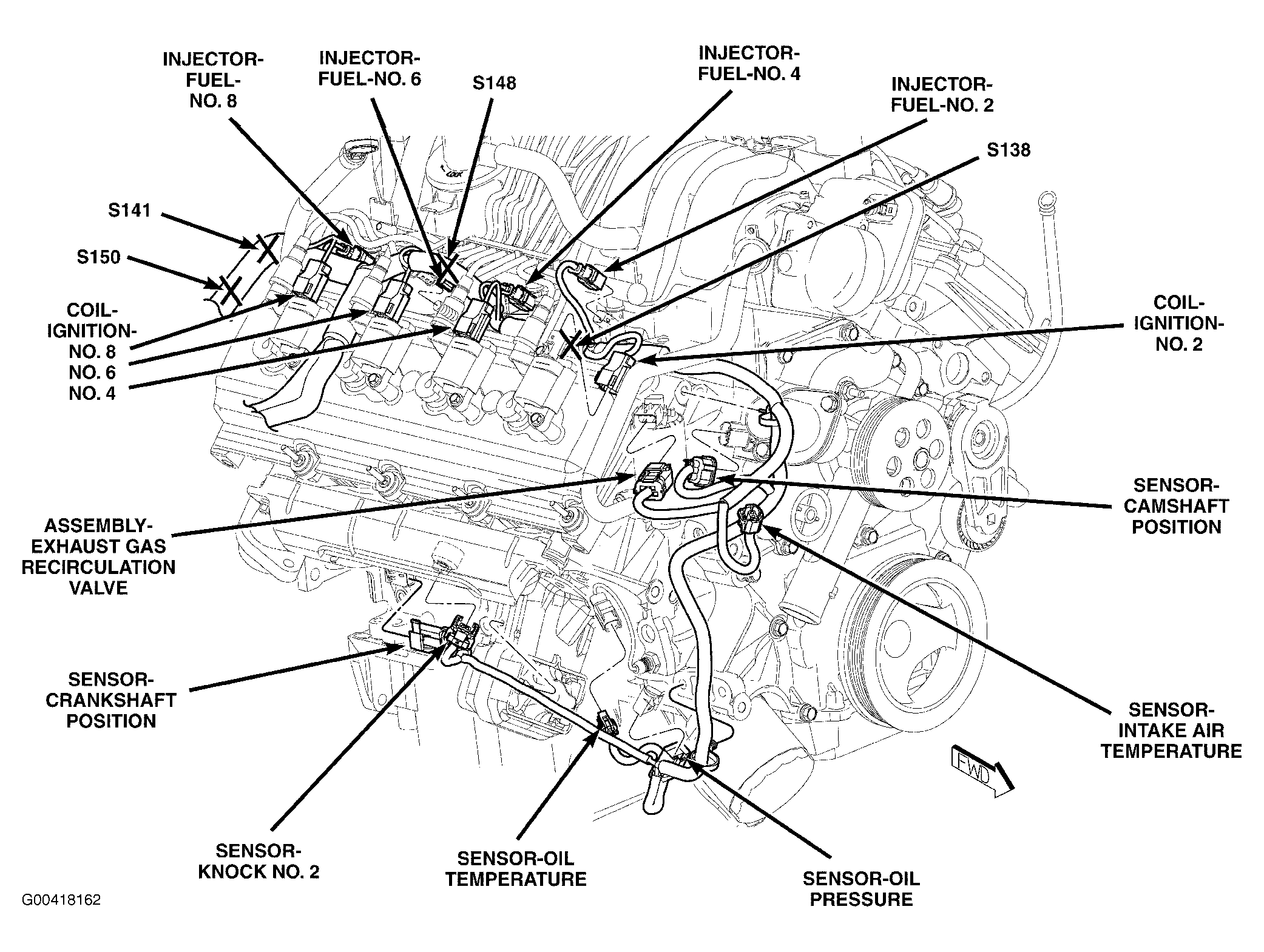

Fig 19: Right Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

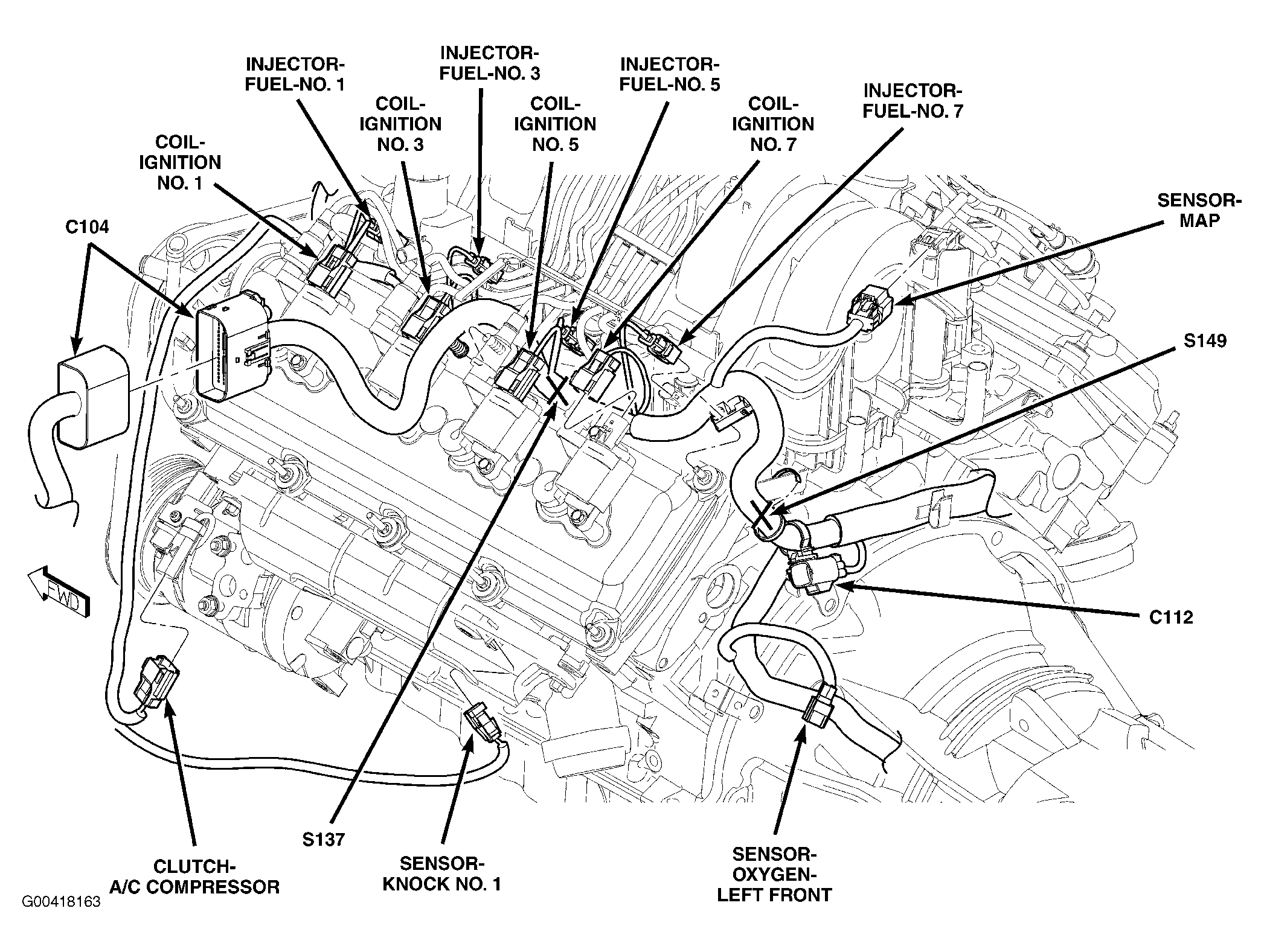

Fig 20: Left Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 21: Right Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

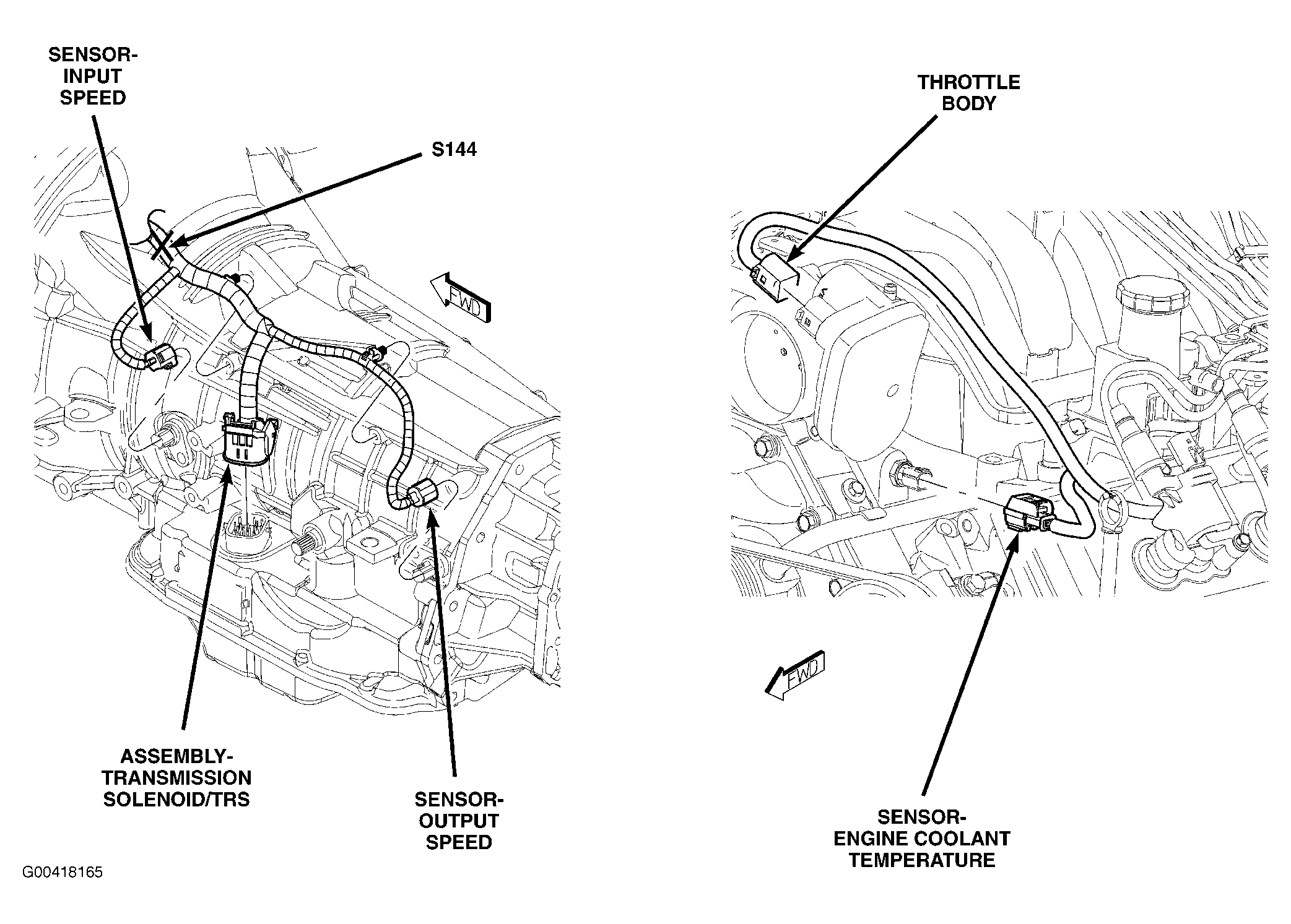

Fig 22: Right Side Of Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

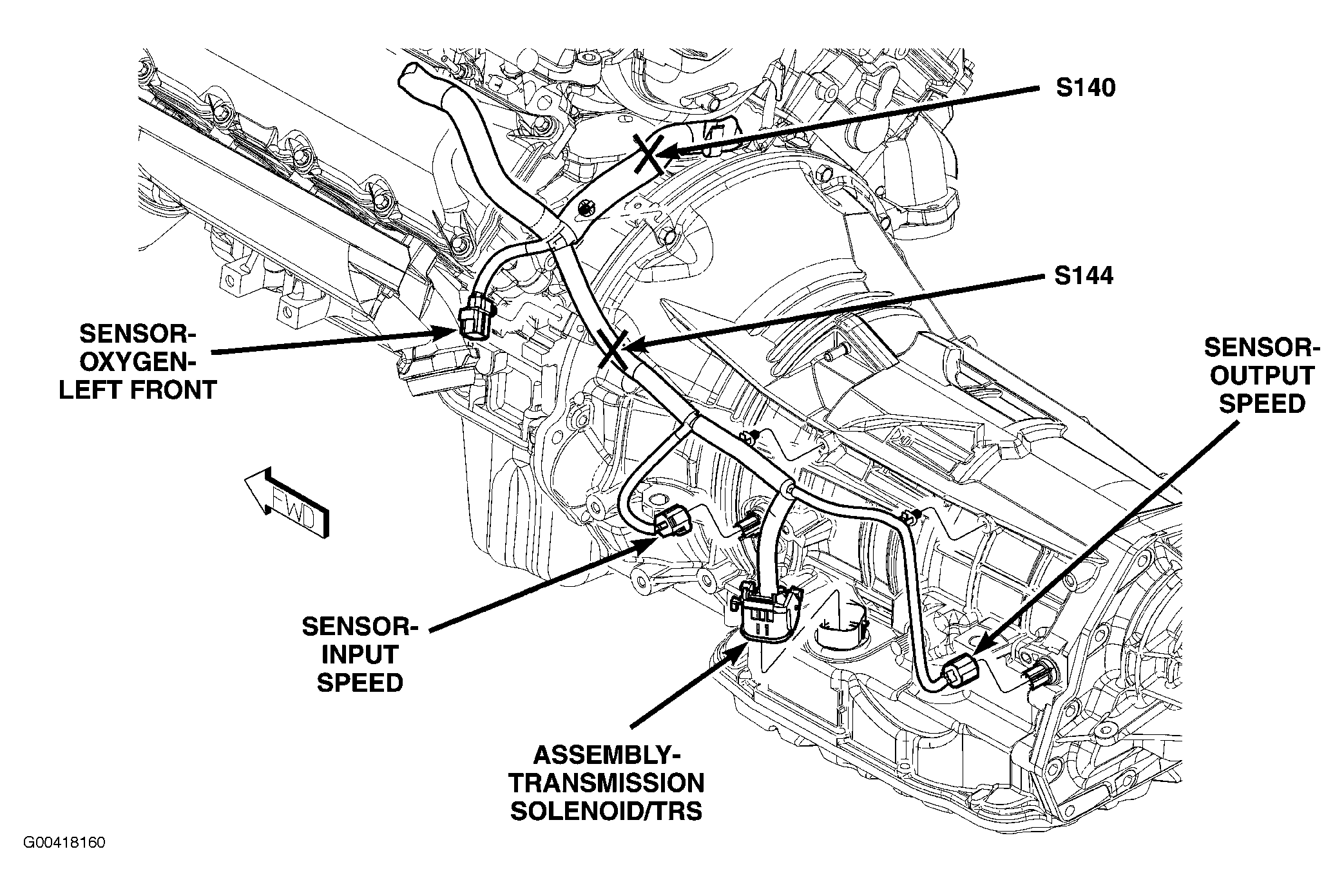

Fig 23: Left Side Of Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Right Side Of Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Right Side Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Left Side Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Right Side Of Engine Compartment (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

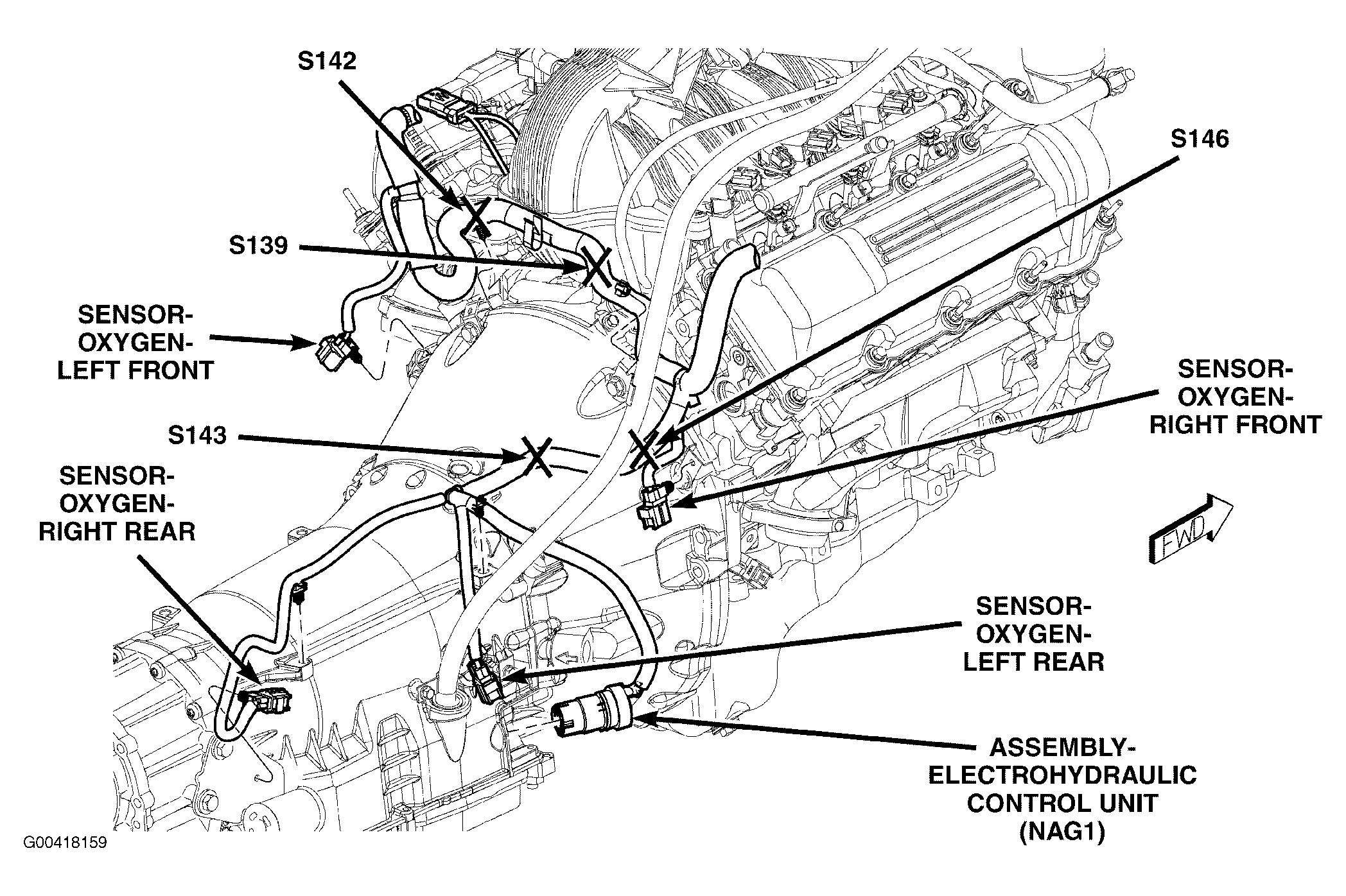

Fig 28: Left Side Of Transmission & Left Front Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

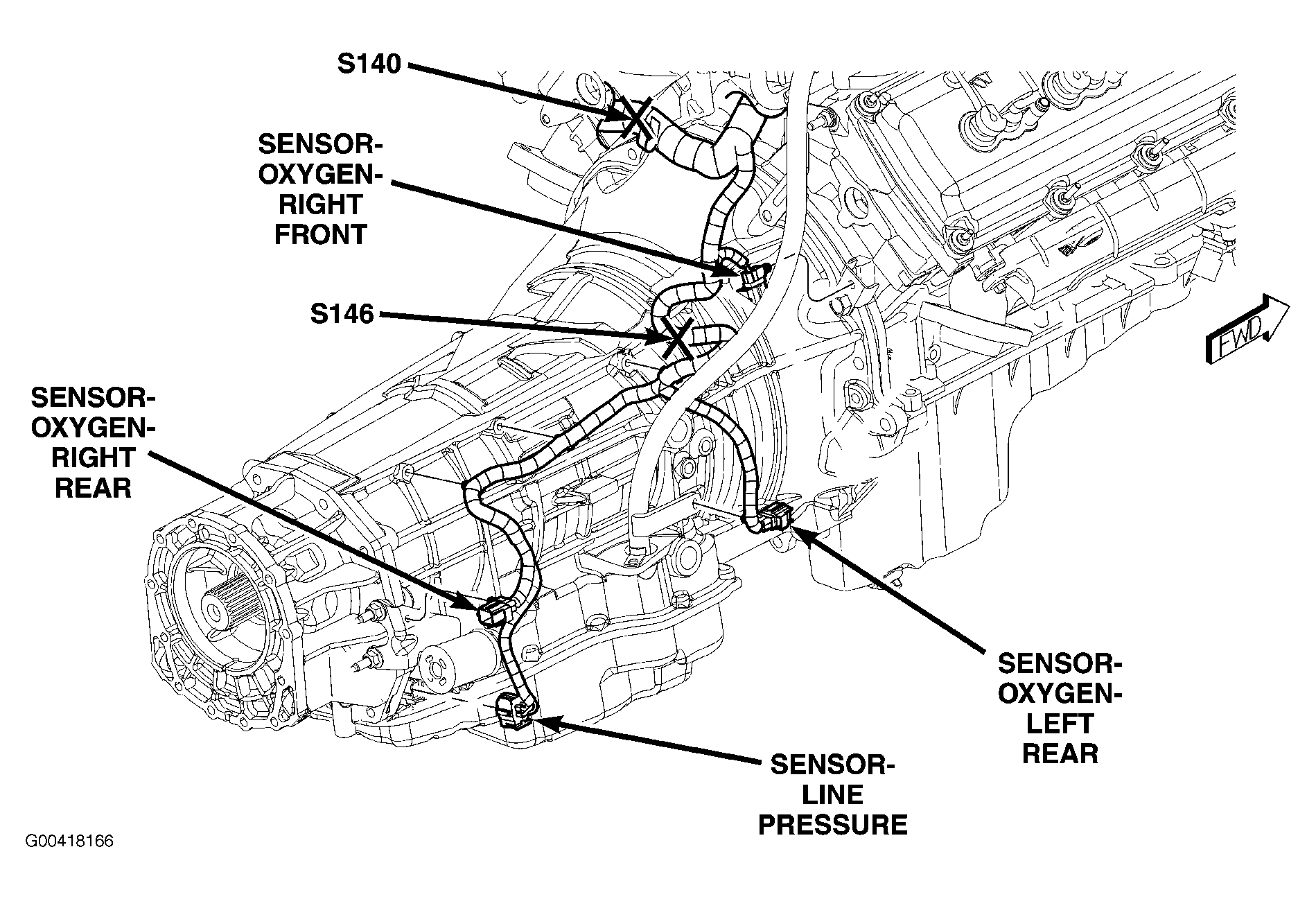

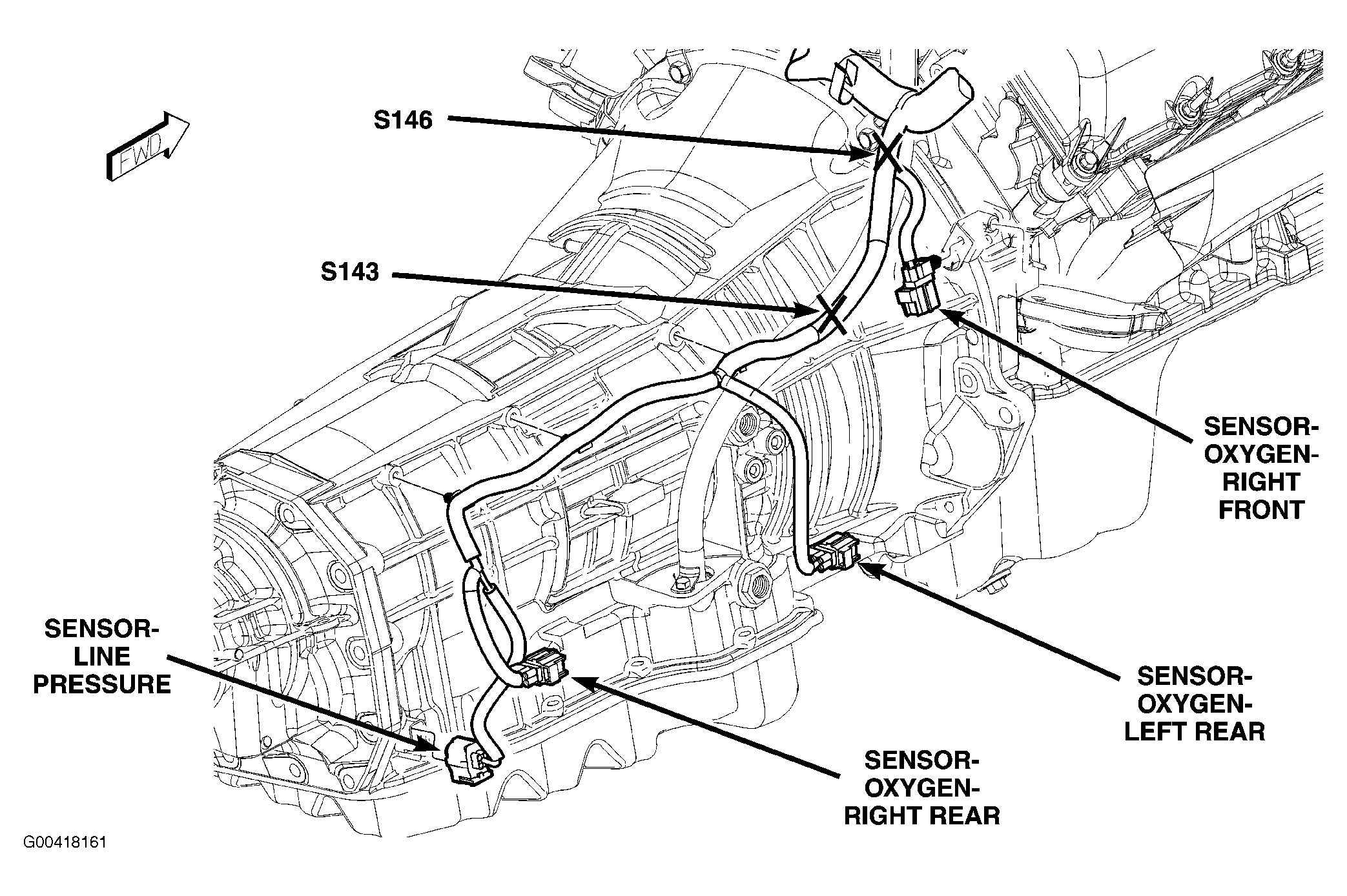

Fig 29: Right Side Of Transmission (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

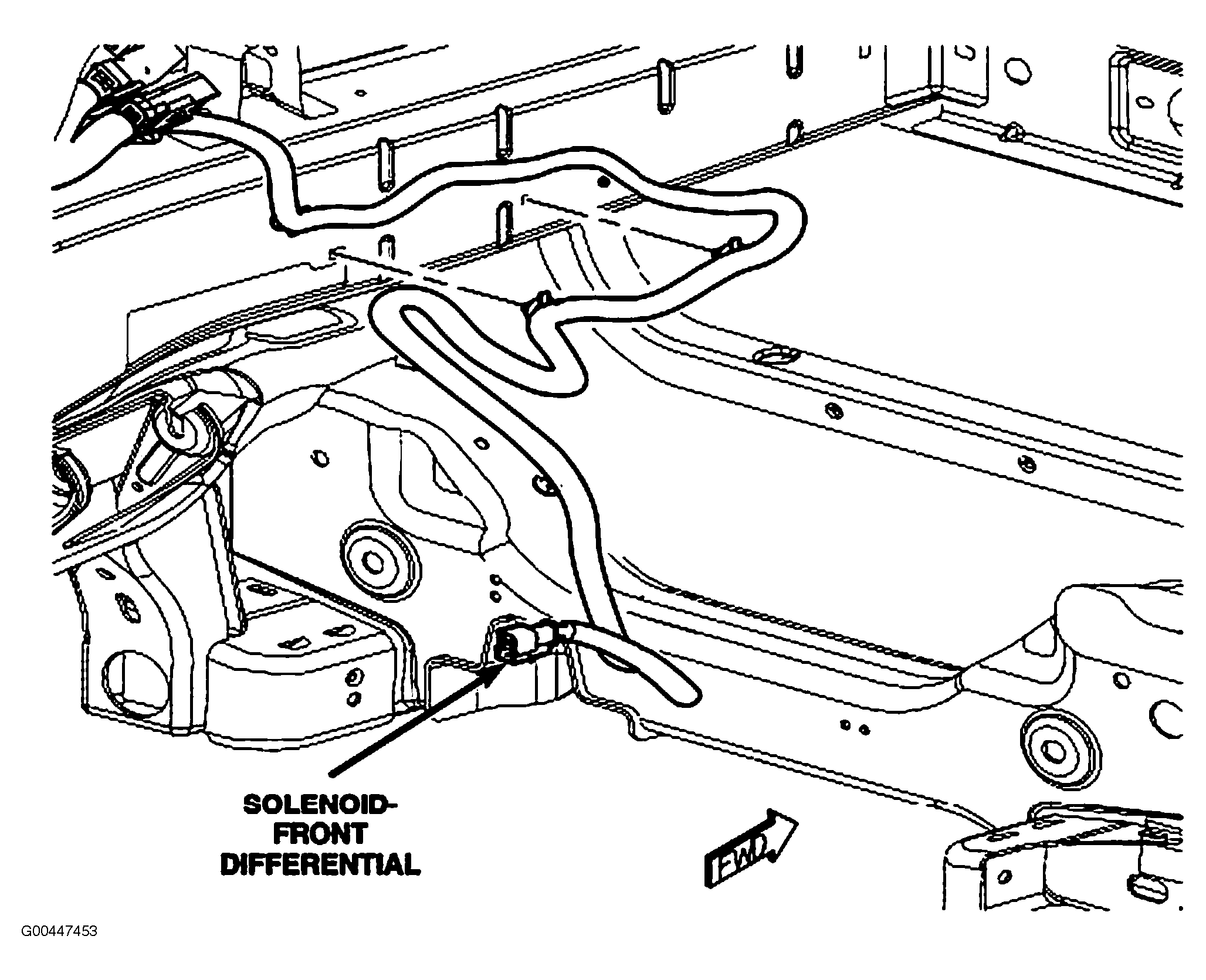

Fig 30: Front Cradle
Courtesy of DAIMLERCHRYSLER CORP.

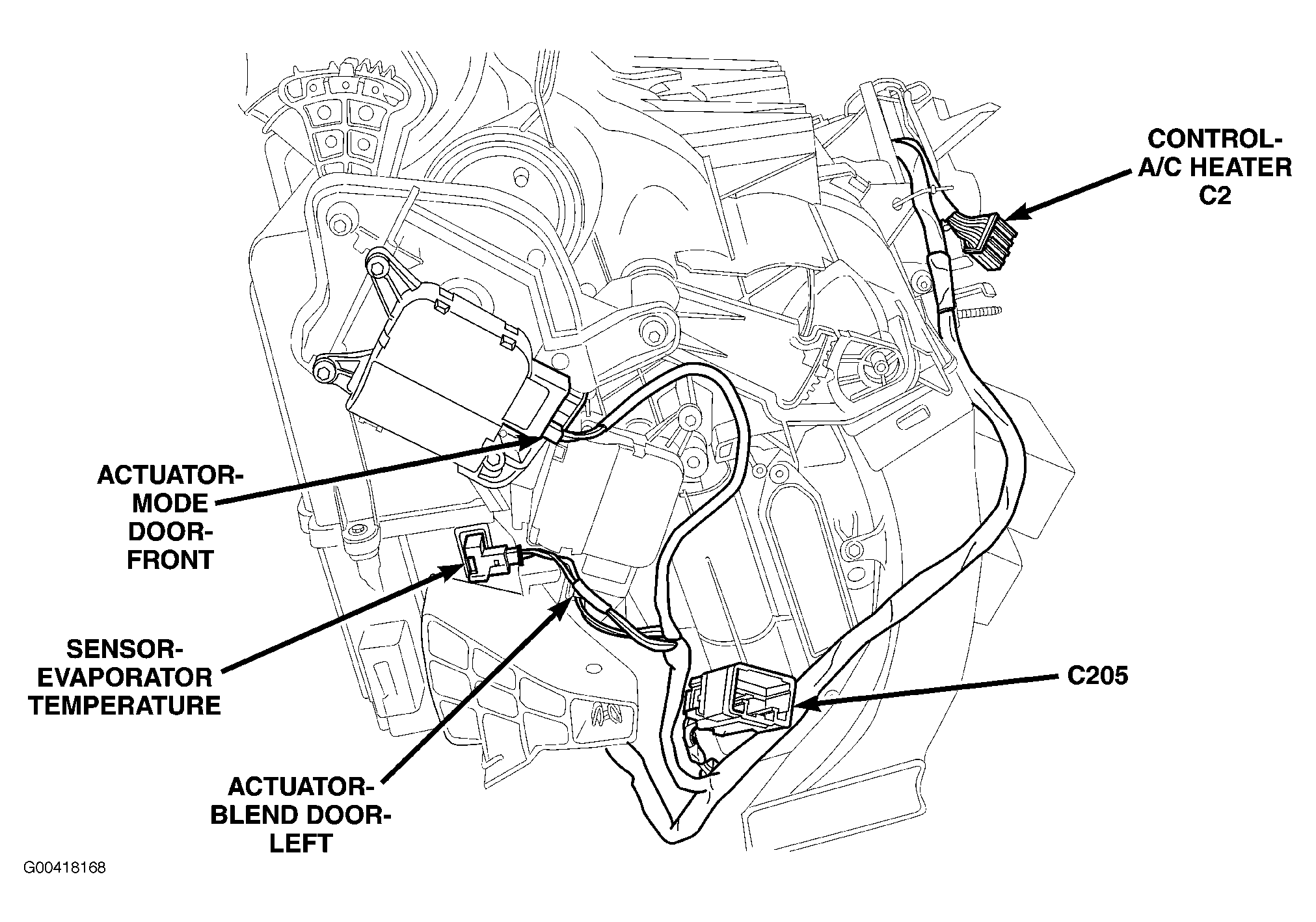

Fig 31: Left Side Of HVAC
Courtesy of DAIMLERCHRYSLER CORP.

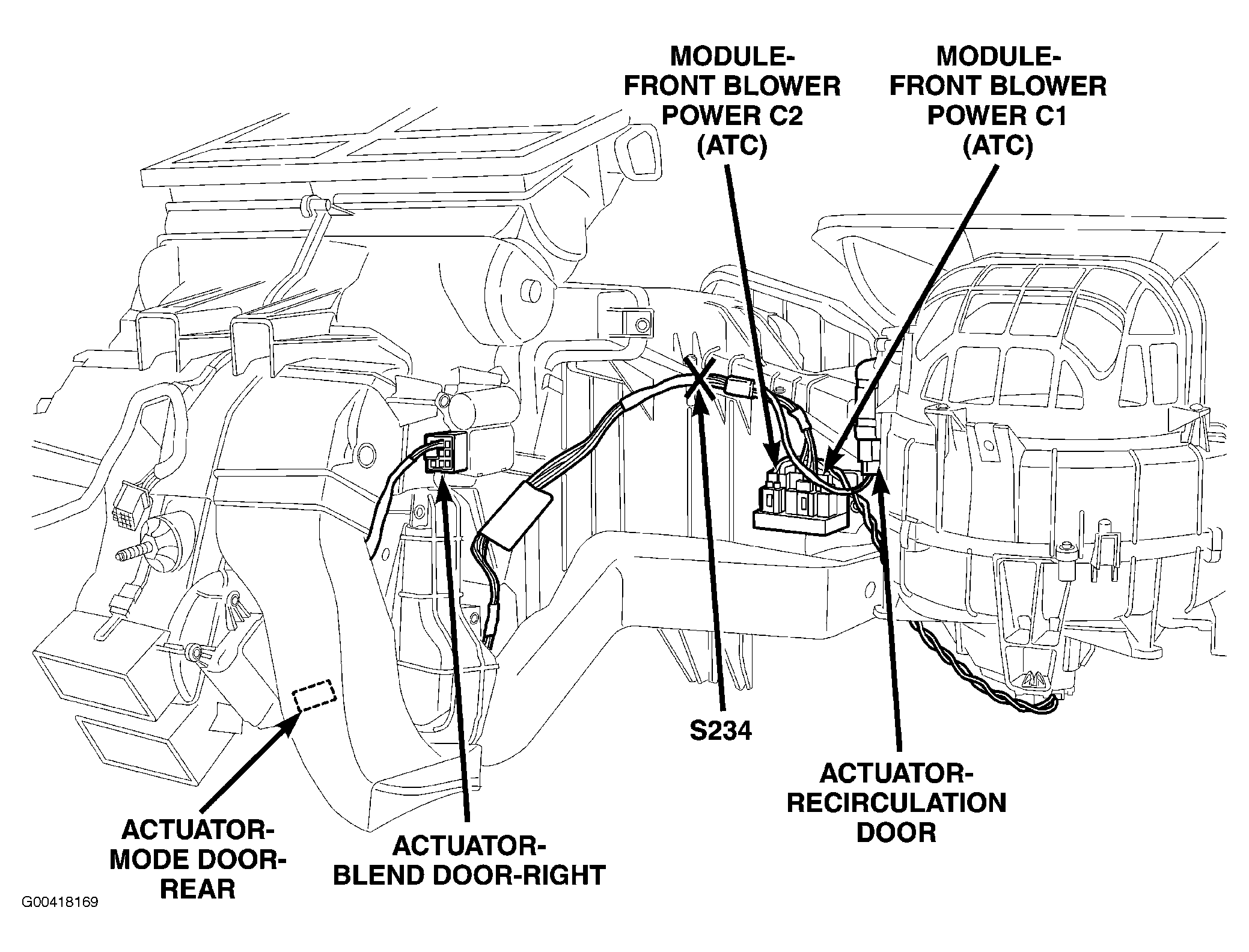

Fig 32: Right Side Of HVAC
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Lower Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

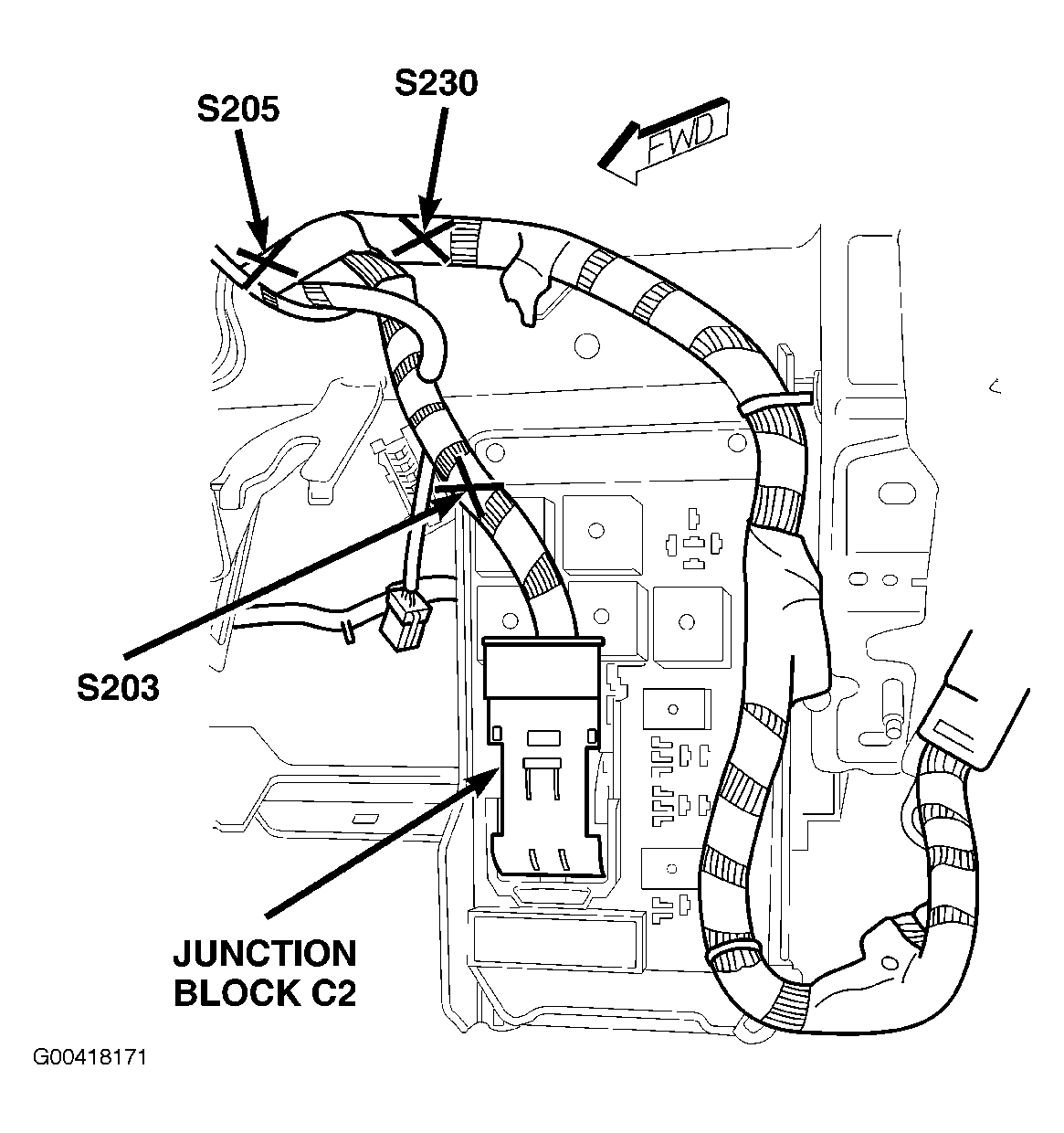

Fig 34: Left Dash Panel Junction Block
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.

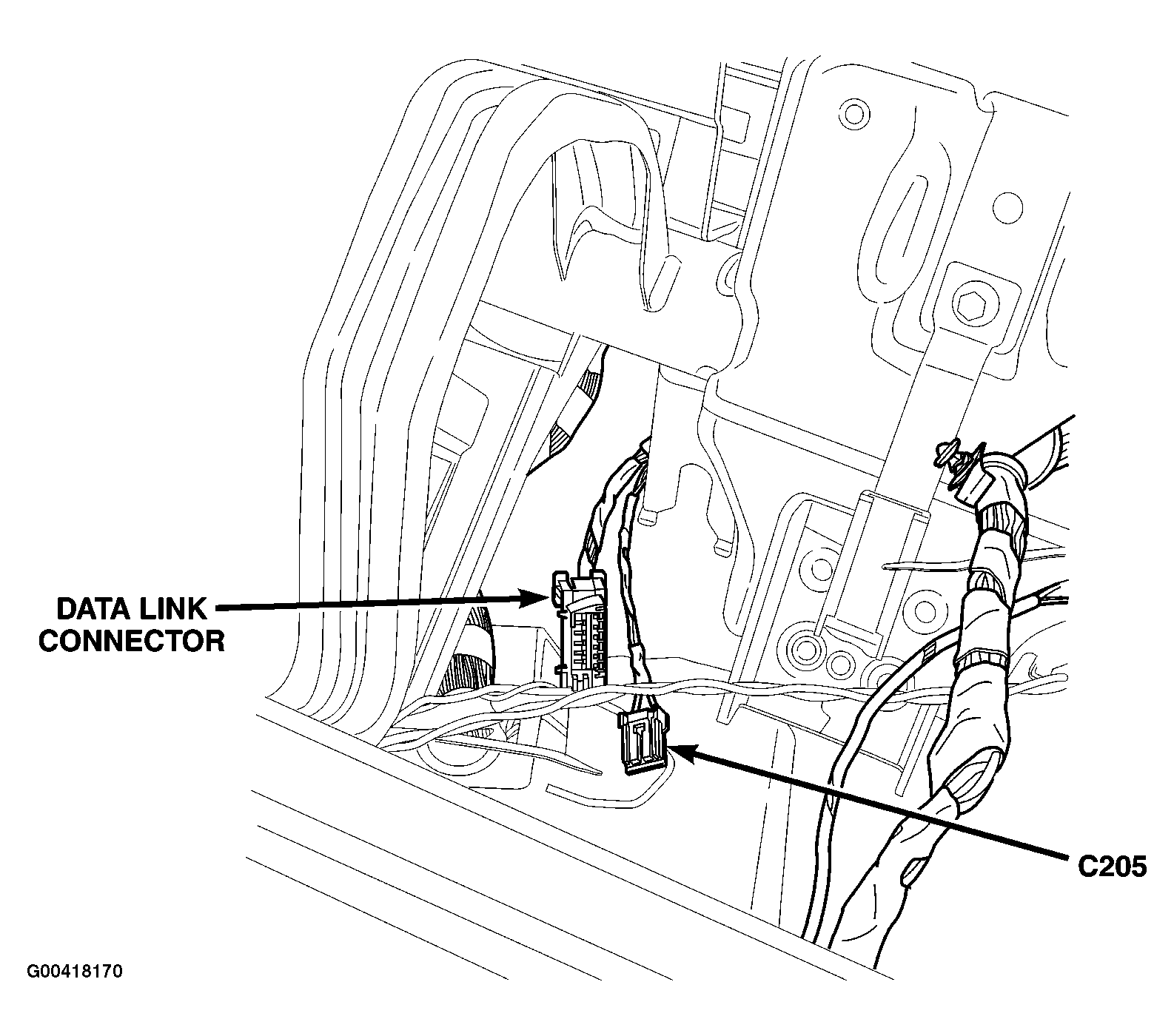

Fig 36: Lower Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

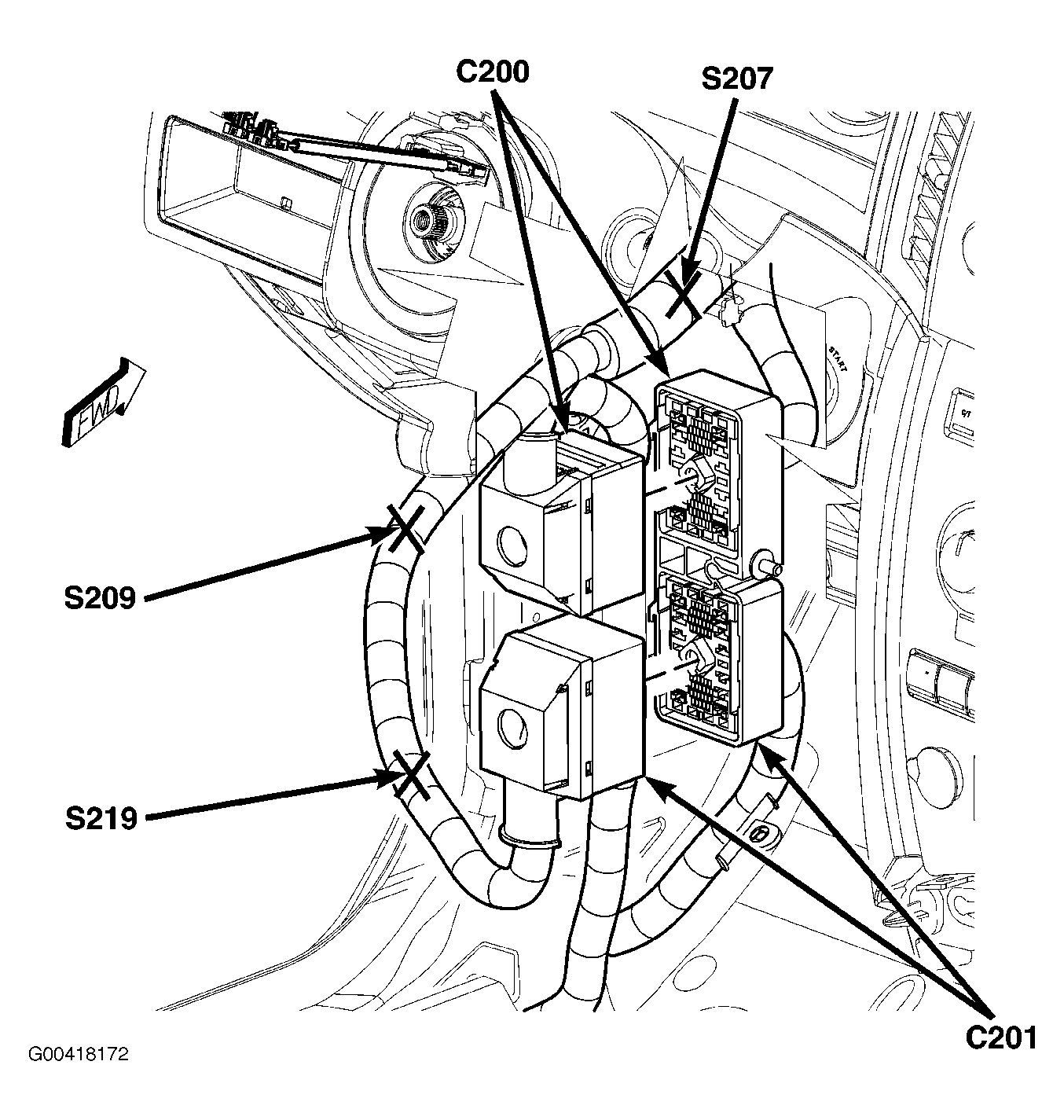

Fig 37: Behind Middle Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

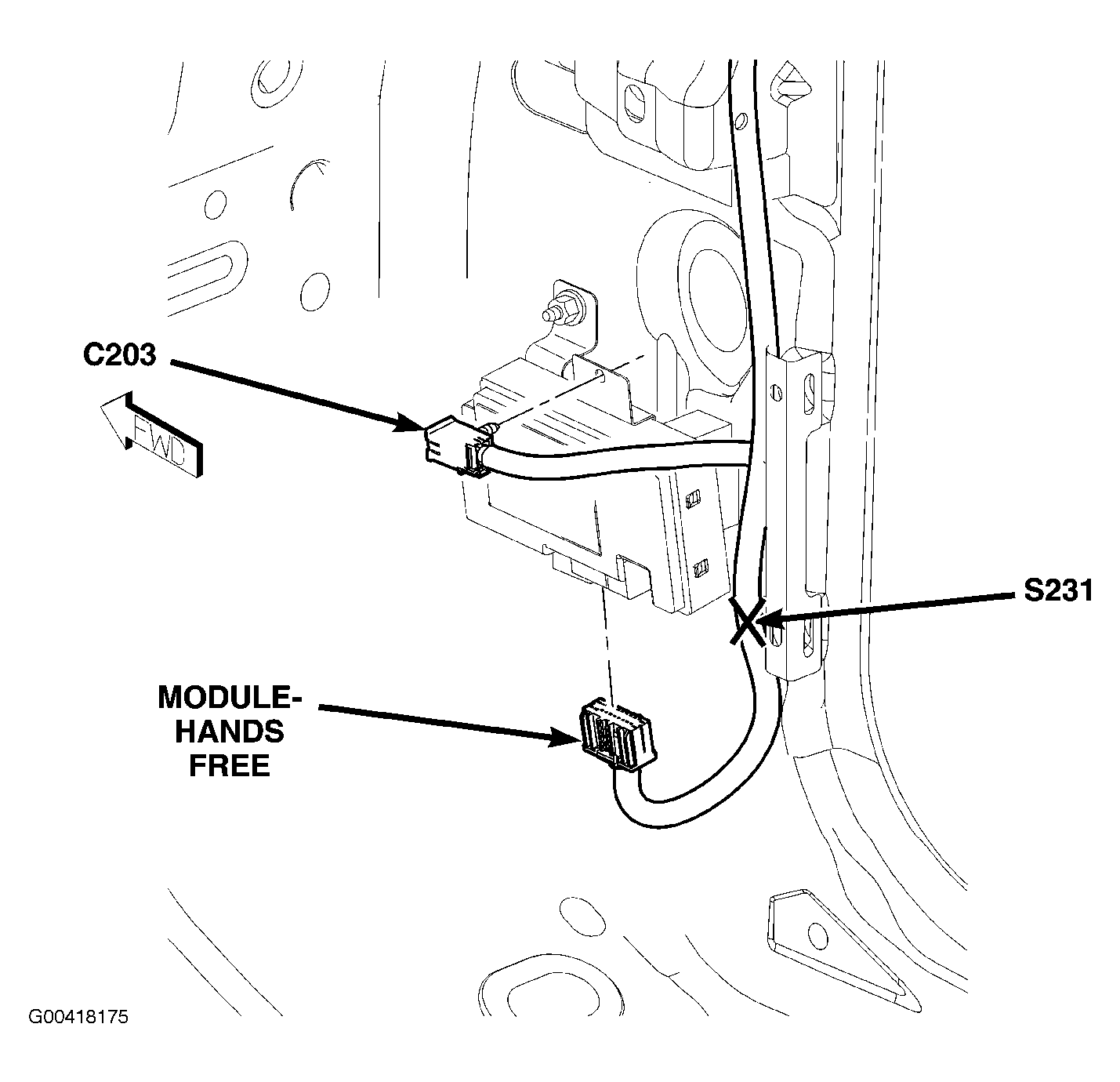

Fig 38: Right Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.

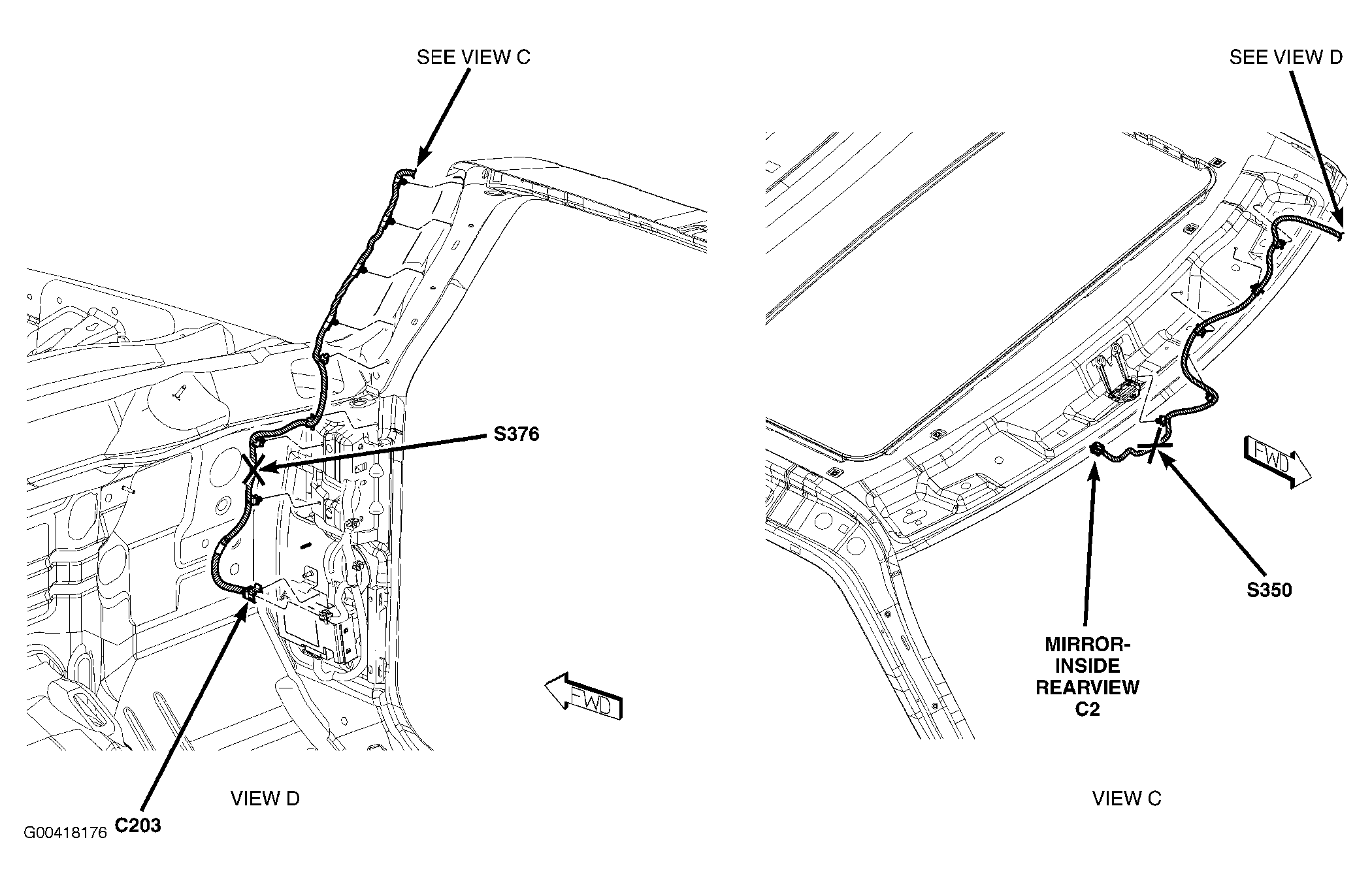

Fig 39: Right "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

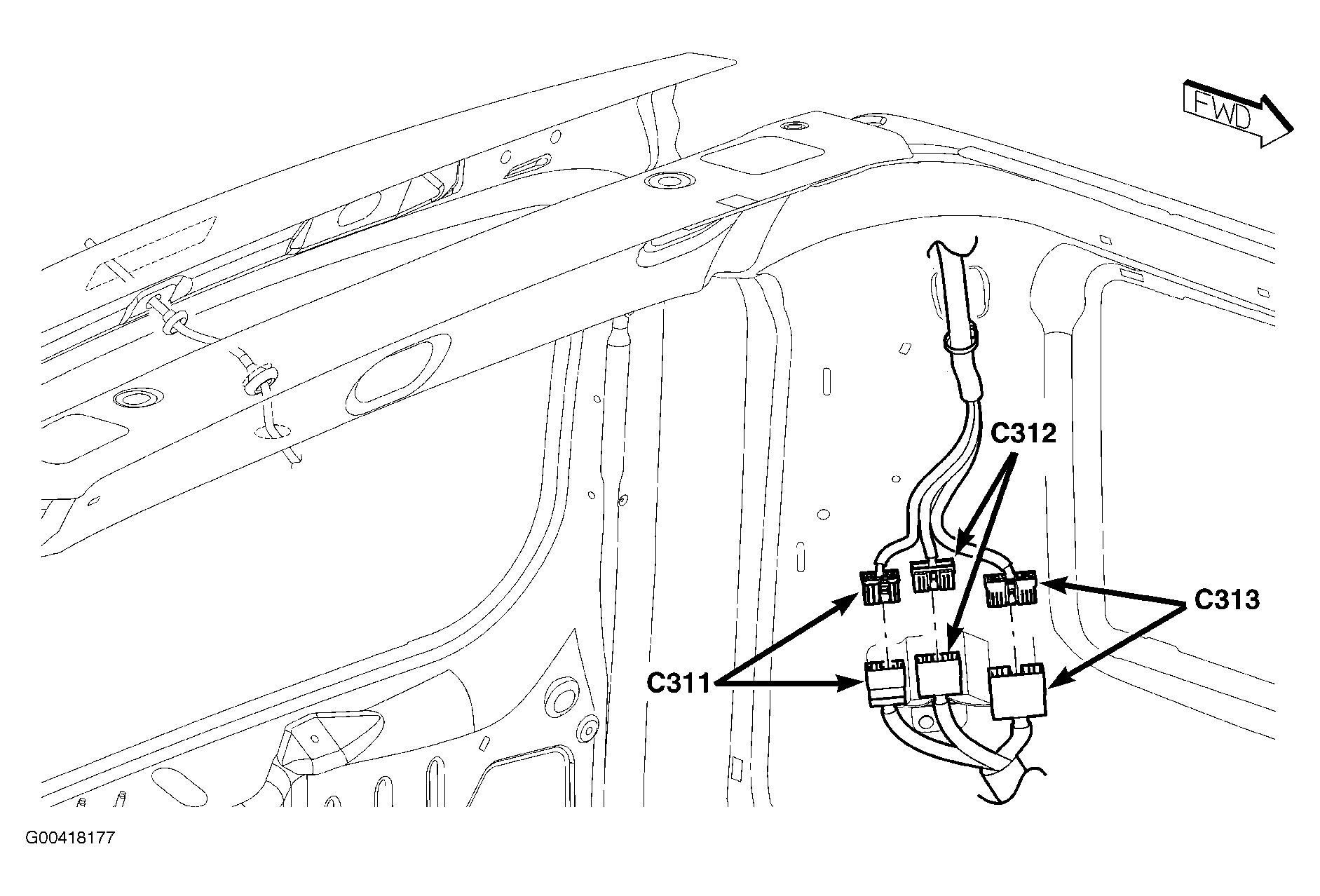

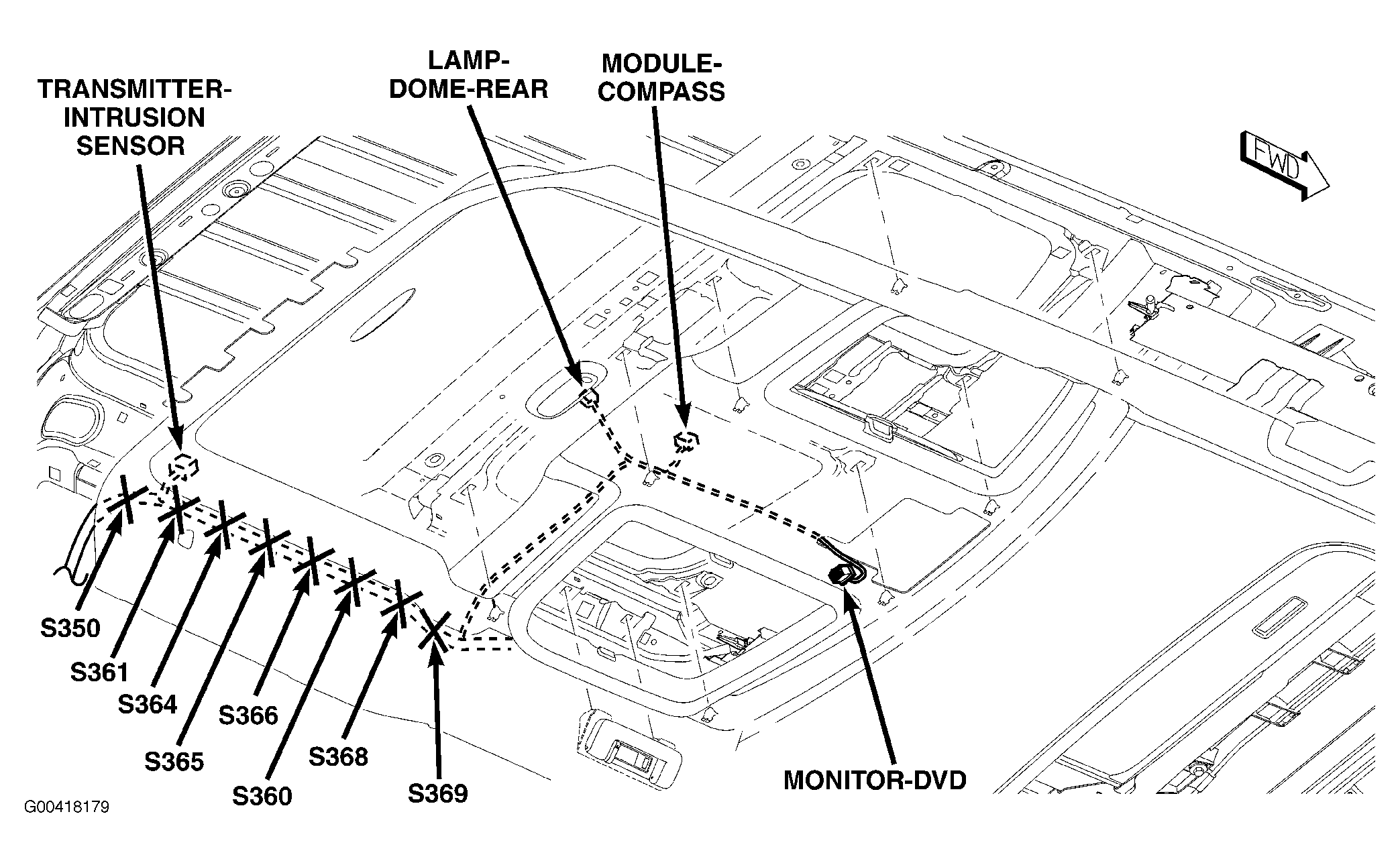

Fig 40: Left Rear Of Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 41: Left Front Of Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 42: Rear Of Headliner
Courtesy of DAIMLERCHRYSLER CORP.

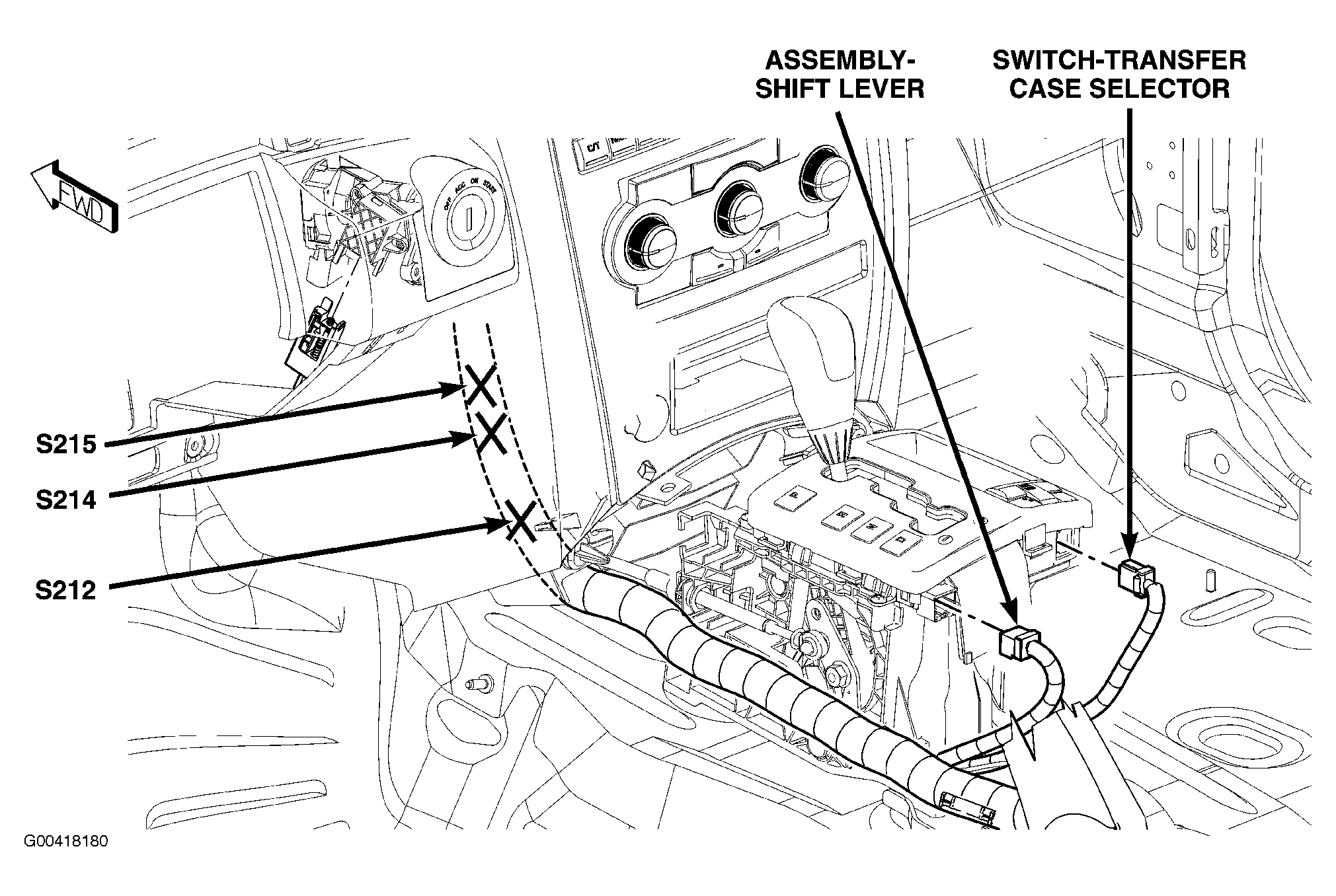

Fig 43: Shifter Assembly
Courtesy of DAIMLERCHRYSLER CORP.

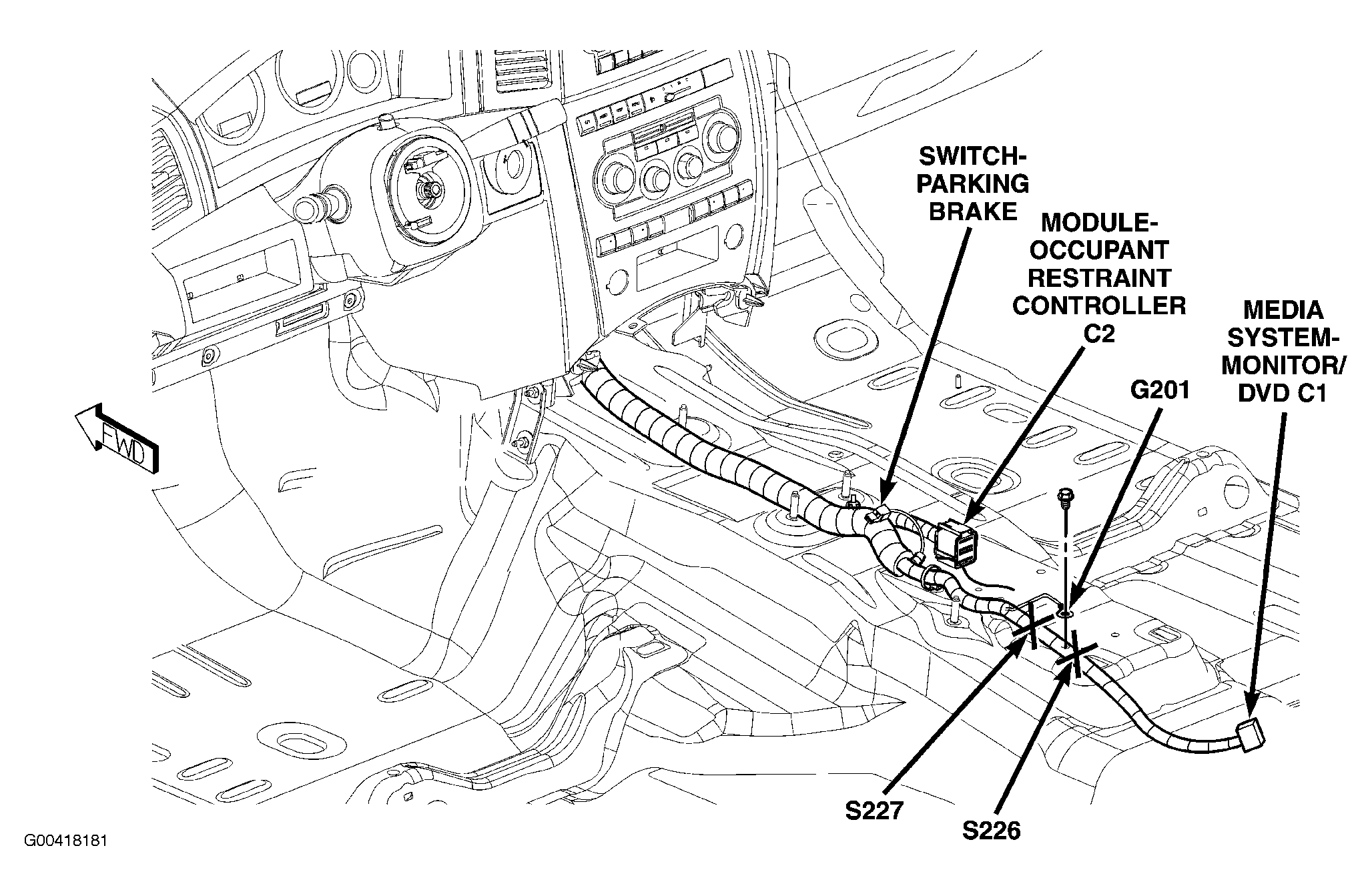

Fig 44: Below Center Console
Courtesy of DAIMLERCHRYSLER CORP.

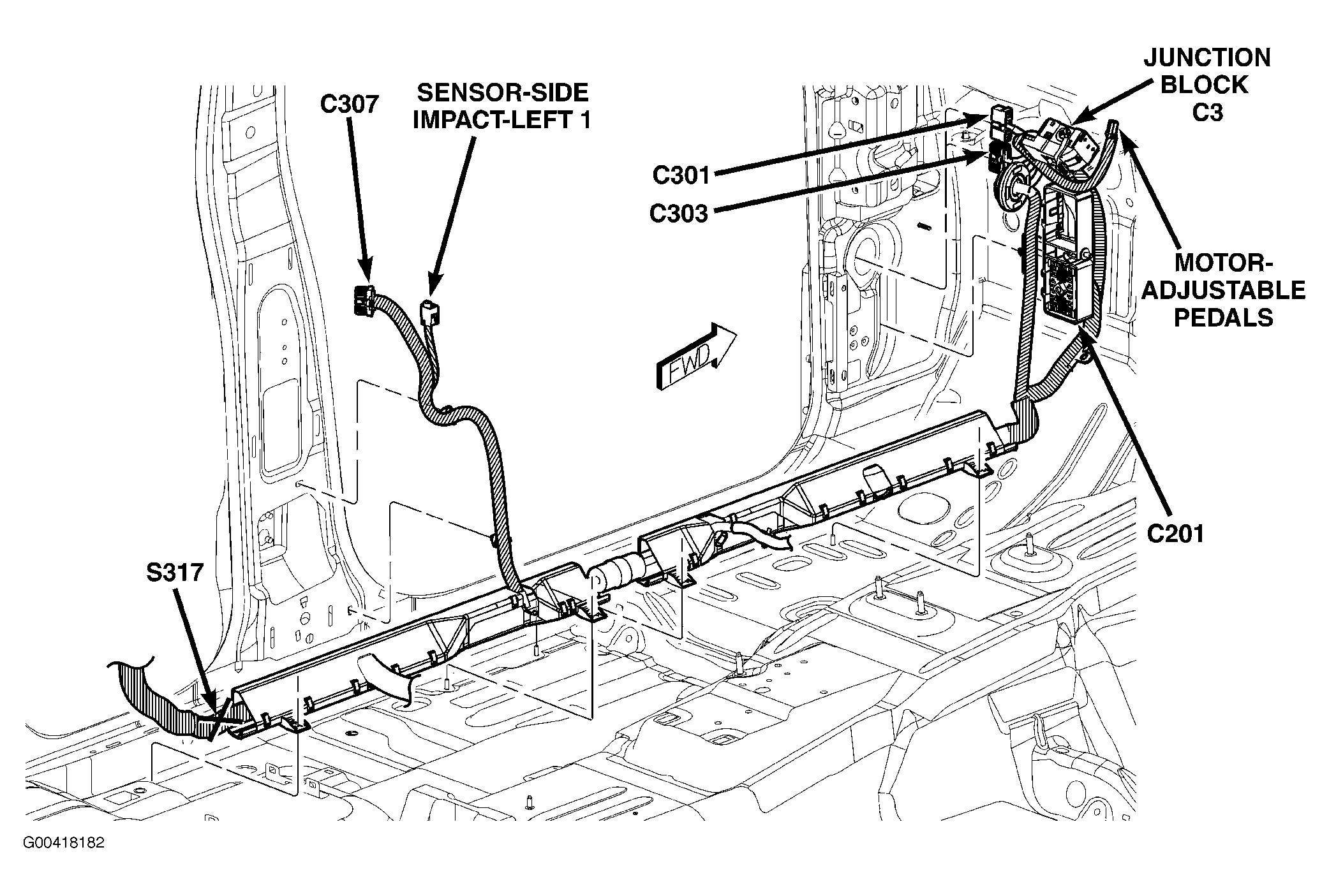

Fig 45: Left Front Of Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 46: Right Front Of Body
Courtesy of DAIMLERCHRYSLER CORP.

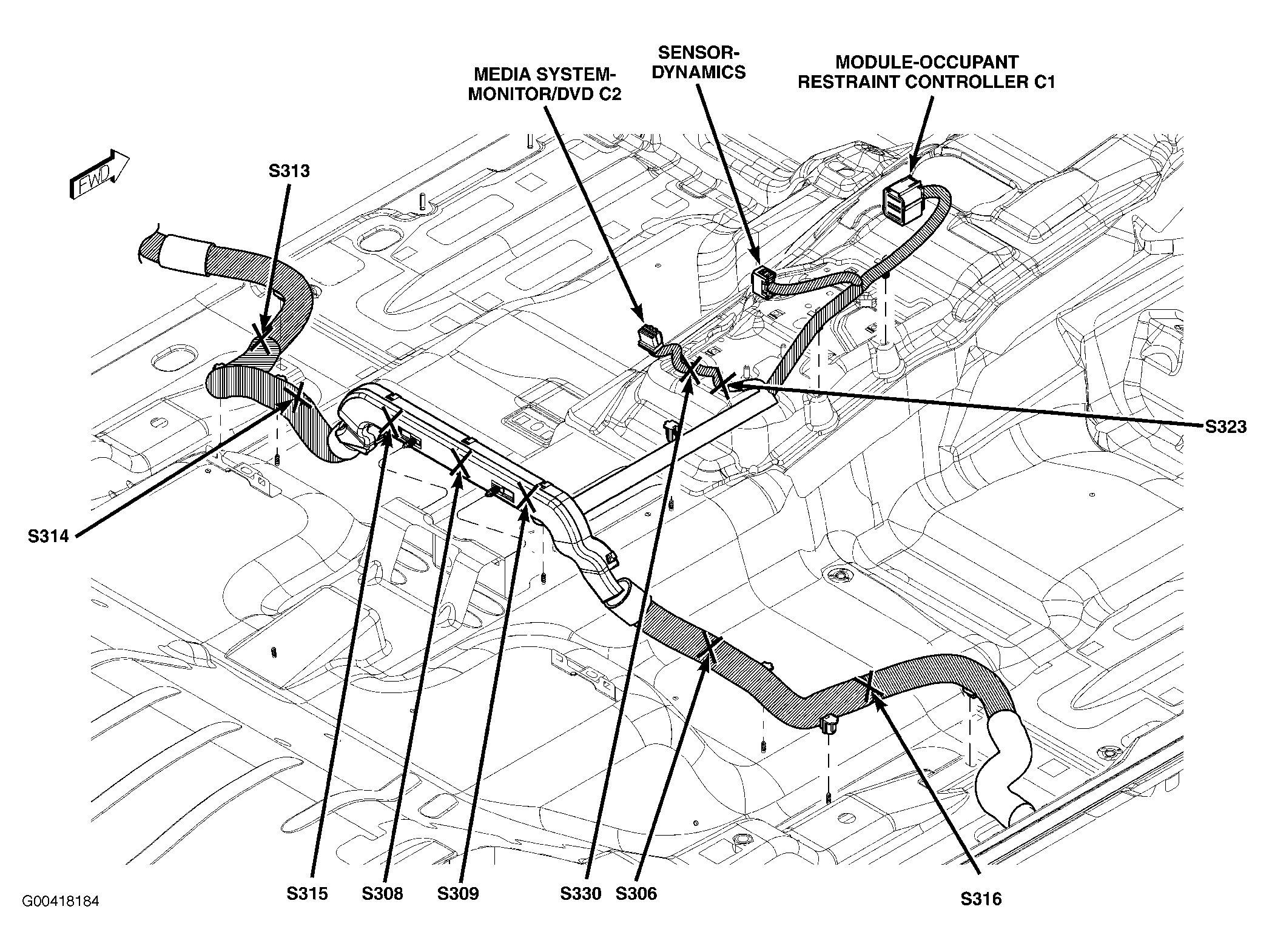

Fig 47: Middle Of Body
Courtesy of DAIMLERCHRYSLER CORP.

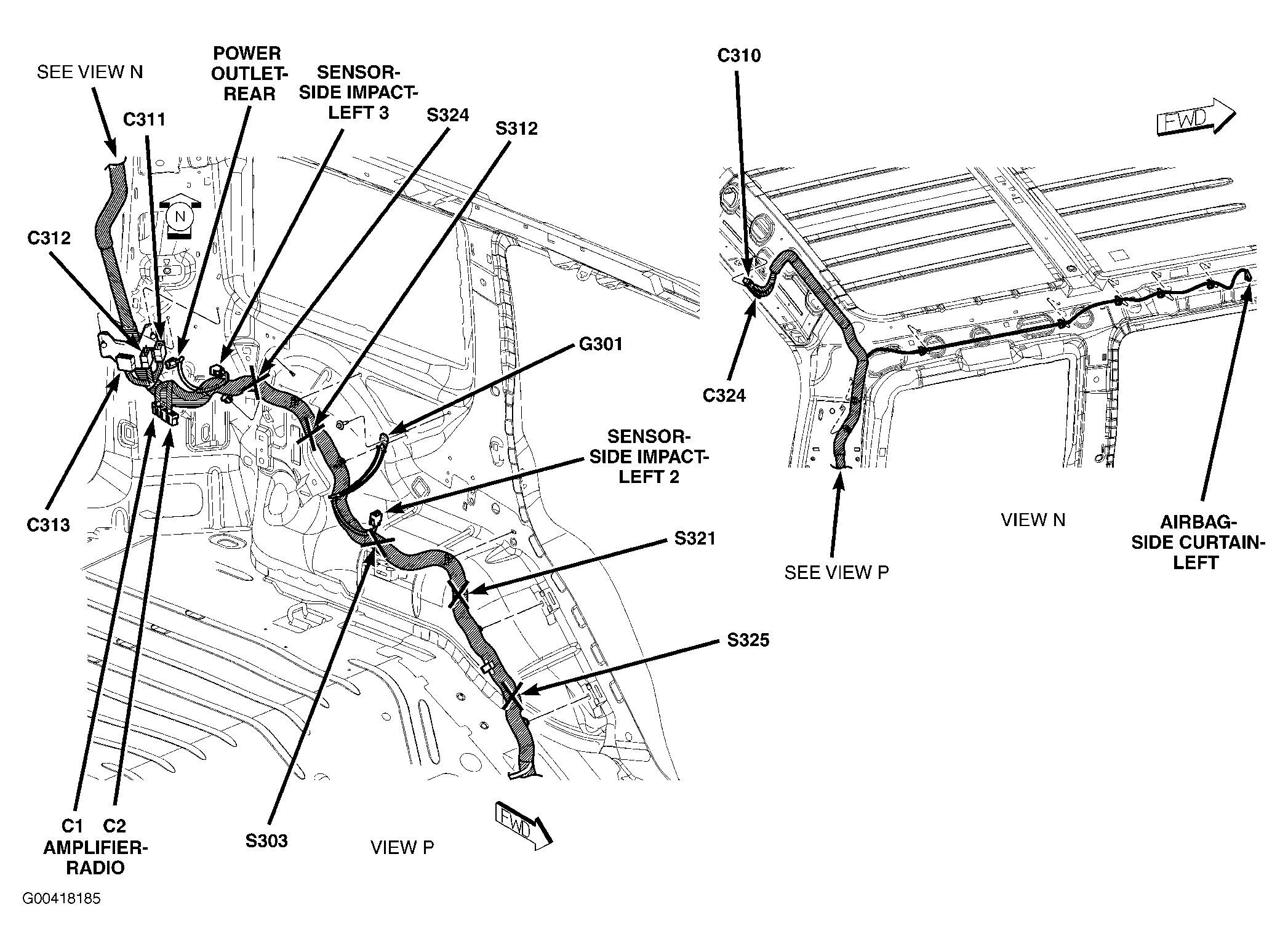

Fig 48: Left Rear Of Body
Courtesy of DAIMLERCHRYSLER CORP.

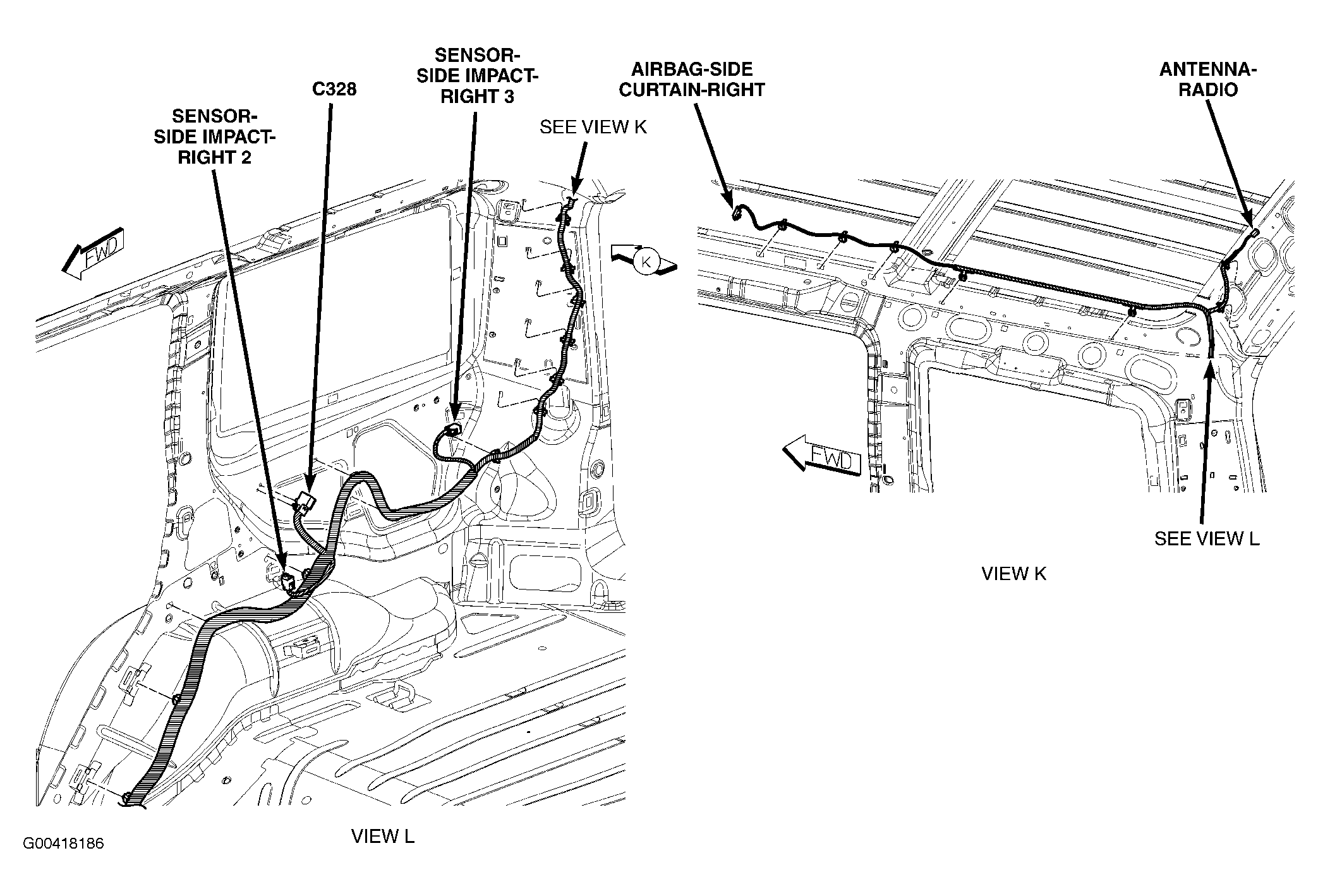

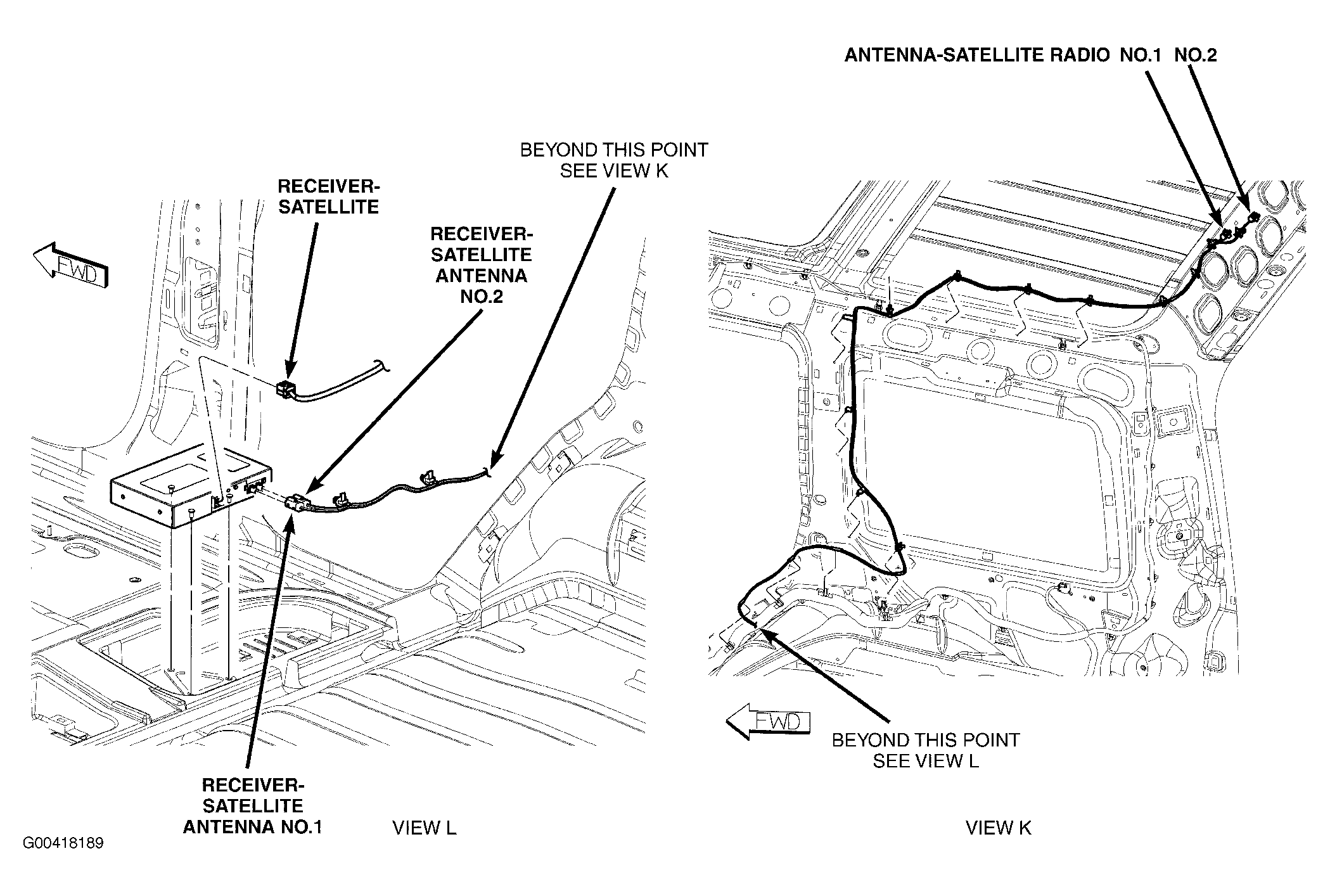

Fig 49: Right Rear Of Body
Courtesy of DAIMLERCHRYSLER CORP.

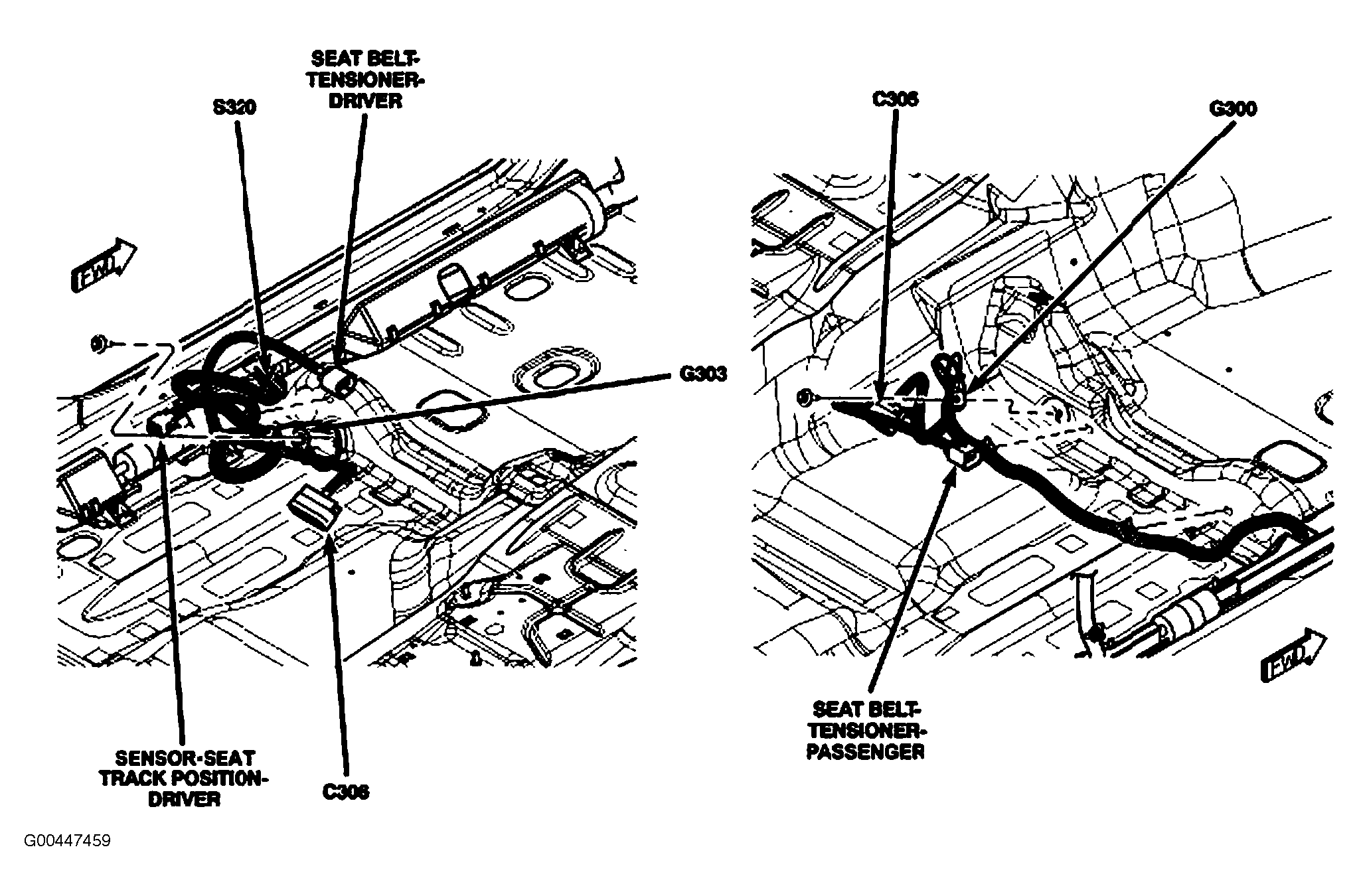

Fig 50: Under Driver & Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.

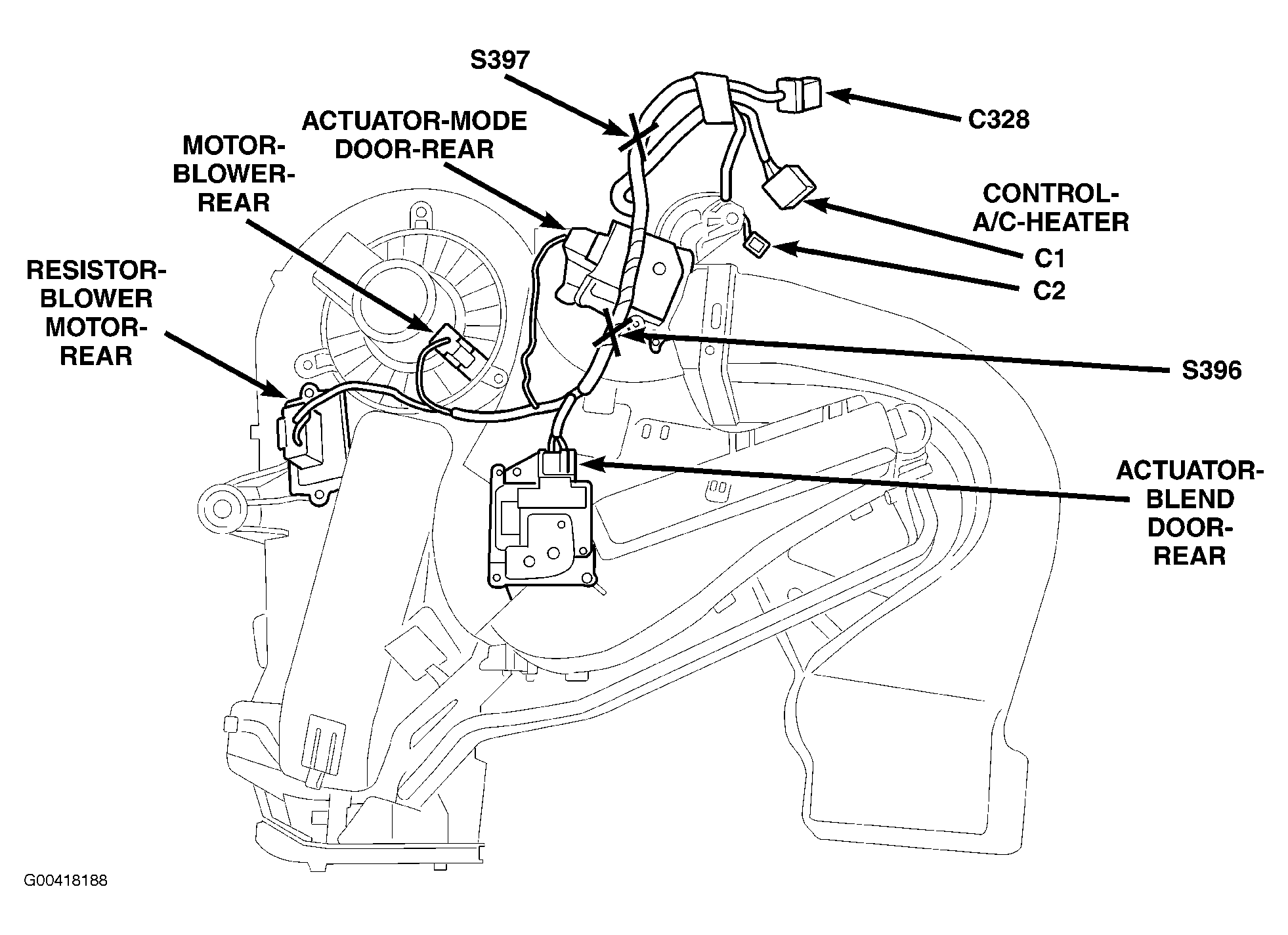

Fig 51: Rear HVAC Unit
Courtesy of DAIMLERCHRYSLER CORP.
Fig 52: Right Rear Of Body
Courtesy of DAIMLERCHRYSLER CORP.

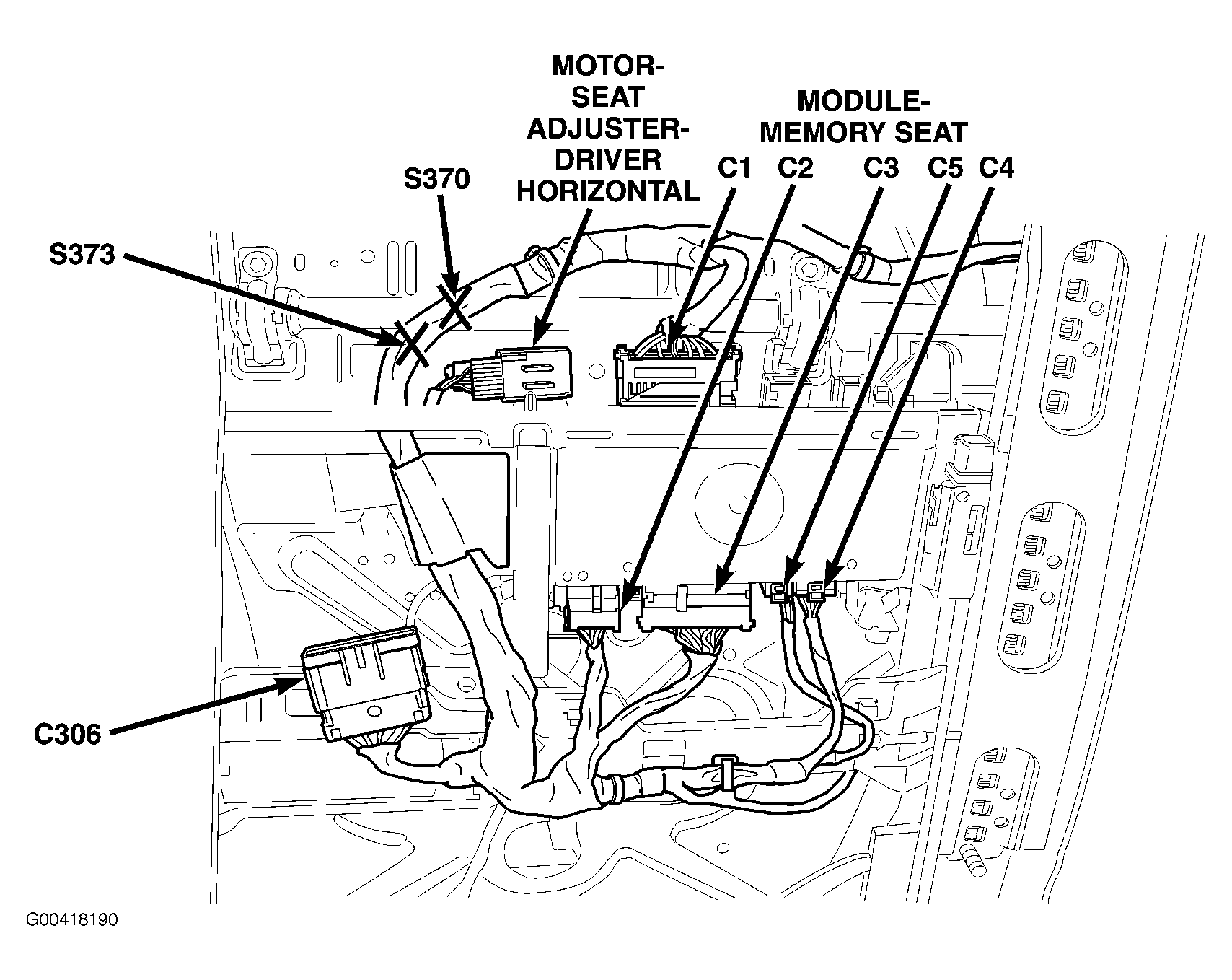

Fig 53: Below Driver's Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 54: Below Passenger's Seat
Courtesy of DAIMLERCHRYSLER CORP.

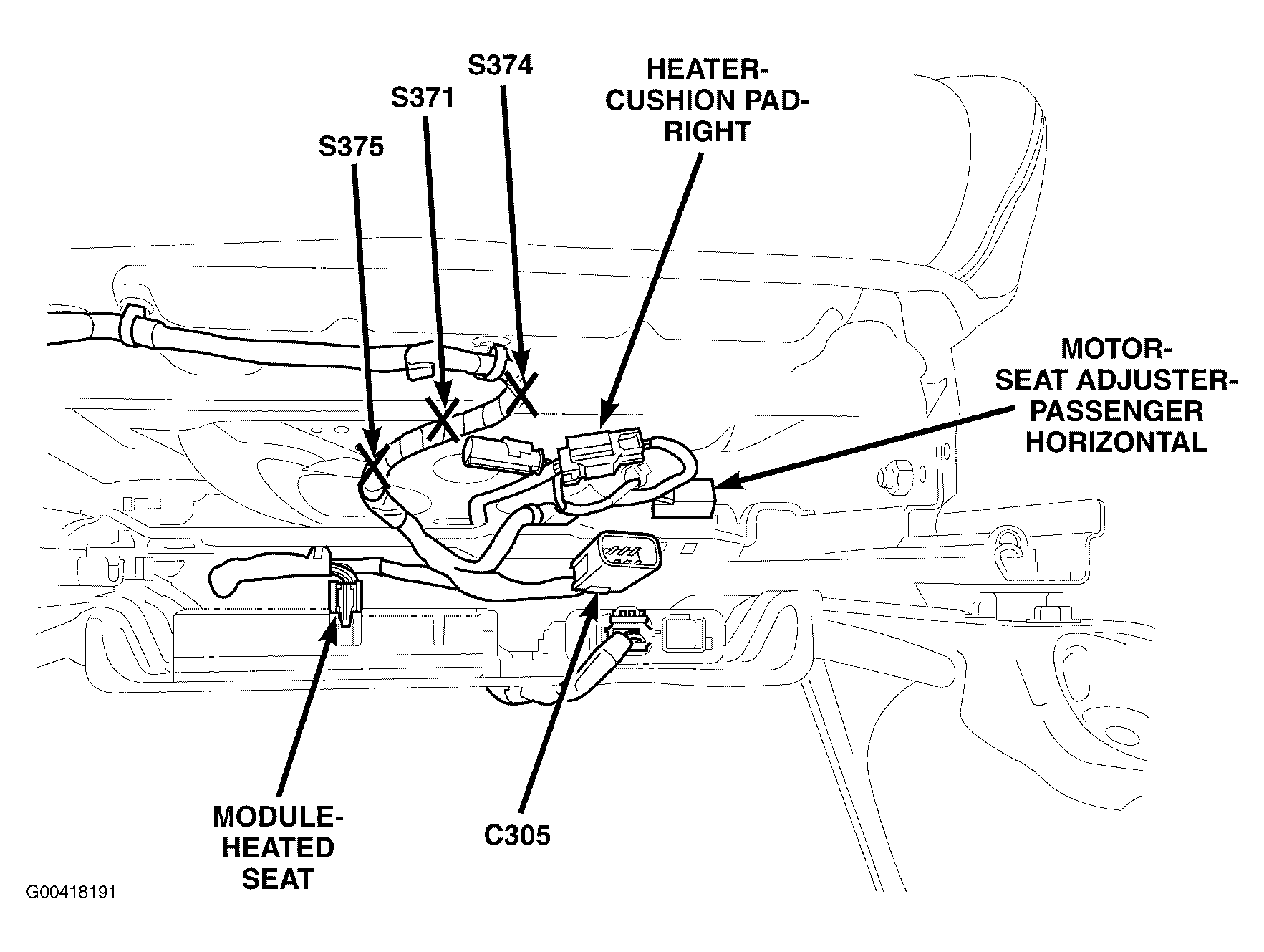

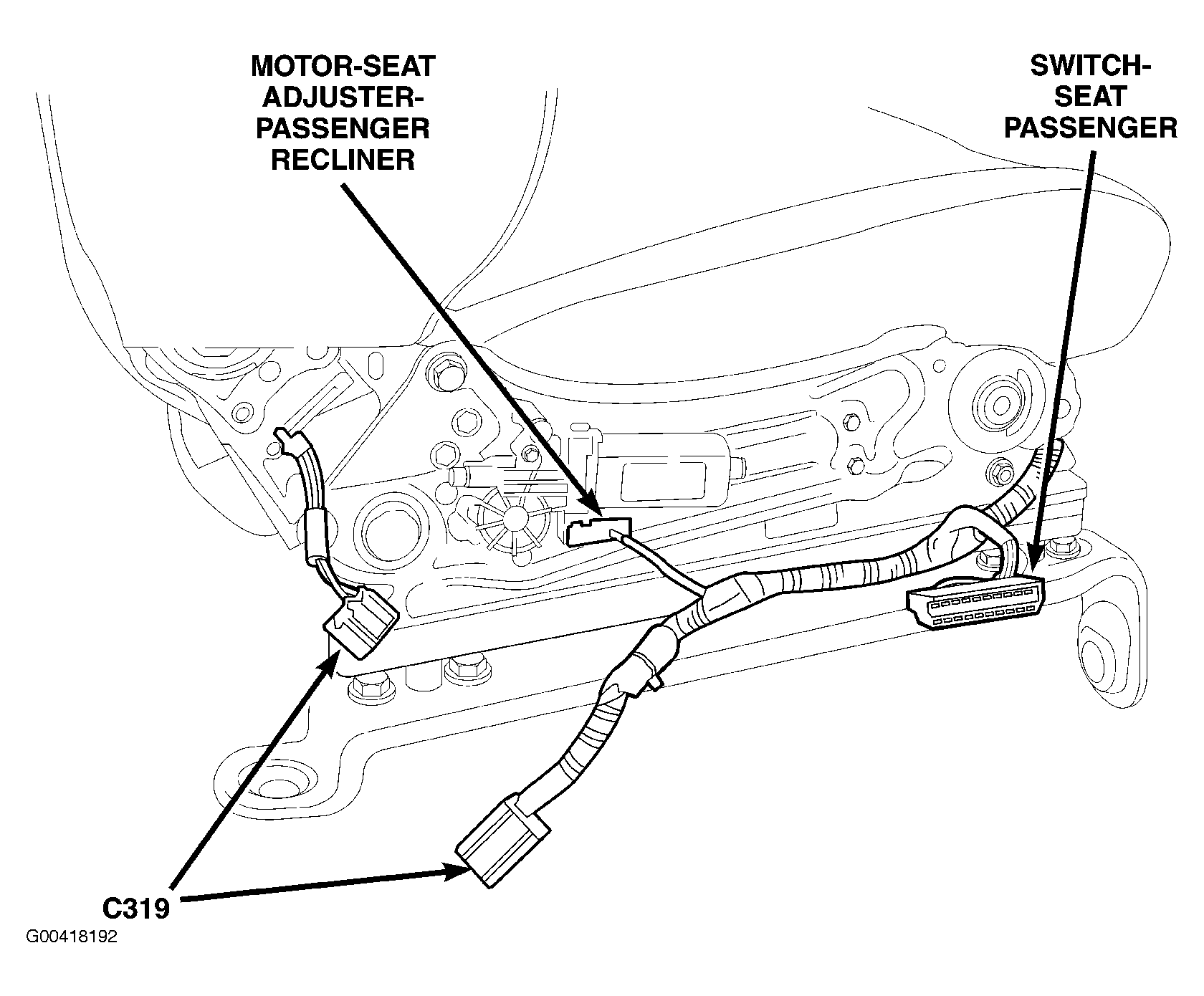

Fig 55: Side Of Passenger's Seat
Courtesy of DAIMLERCHRYSLER CORP.

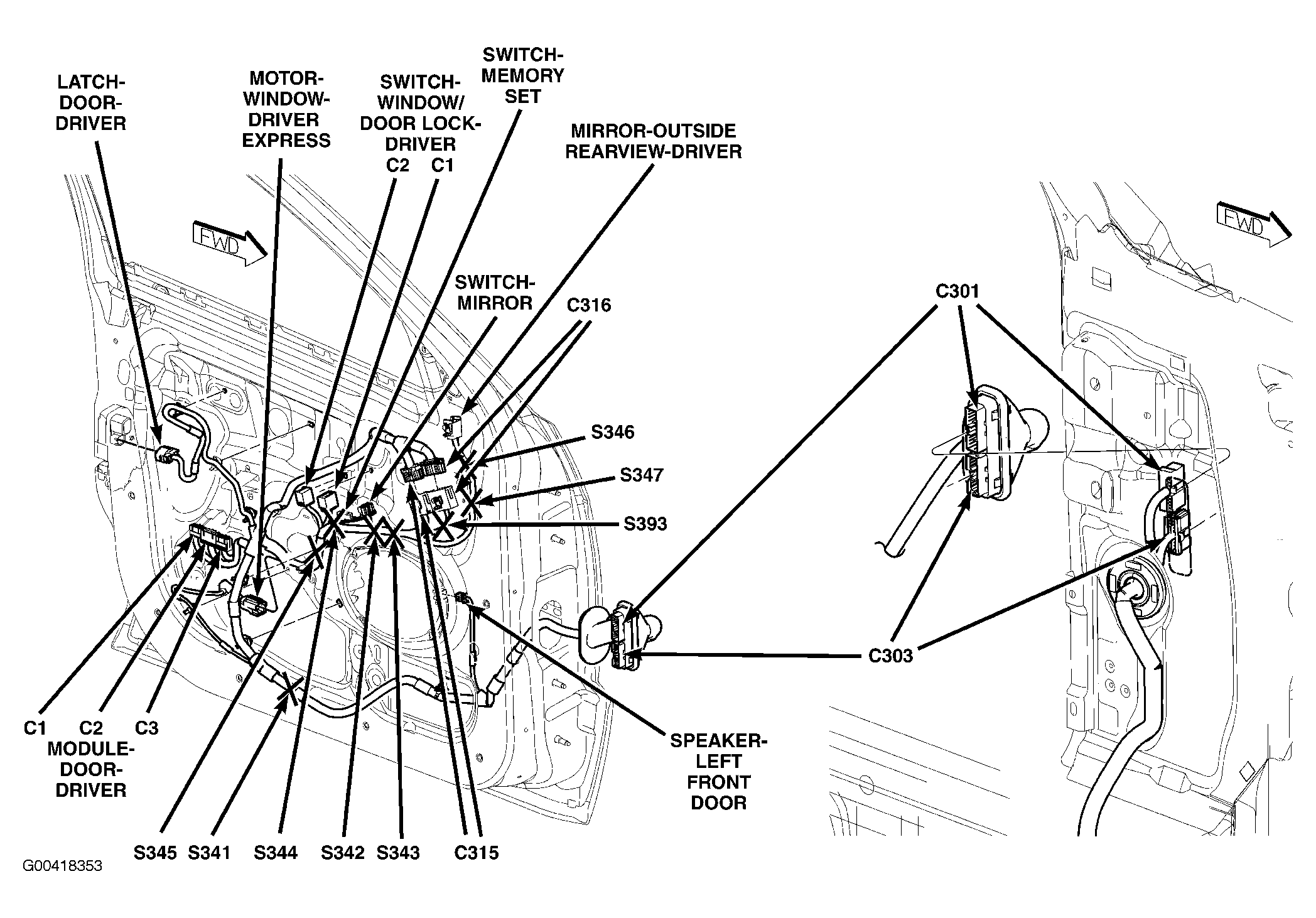

Fig 56: Driver's Door
Courtesy of DAIMLERCHRYSLER CORP.

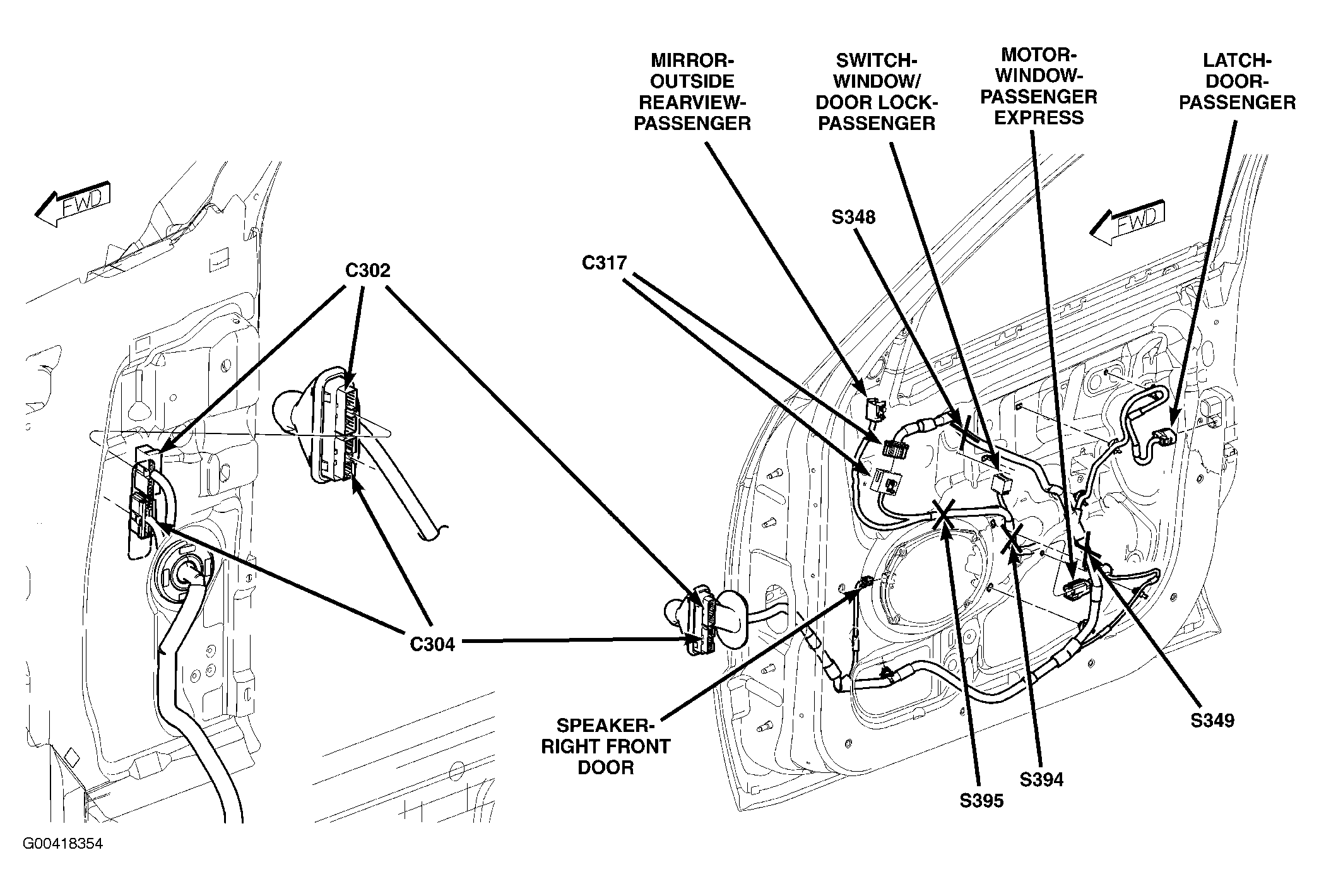

Fig 57: Passenger's Door
Courtesy of DAIMLERCHRYSLER CORP.

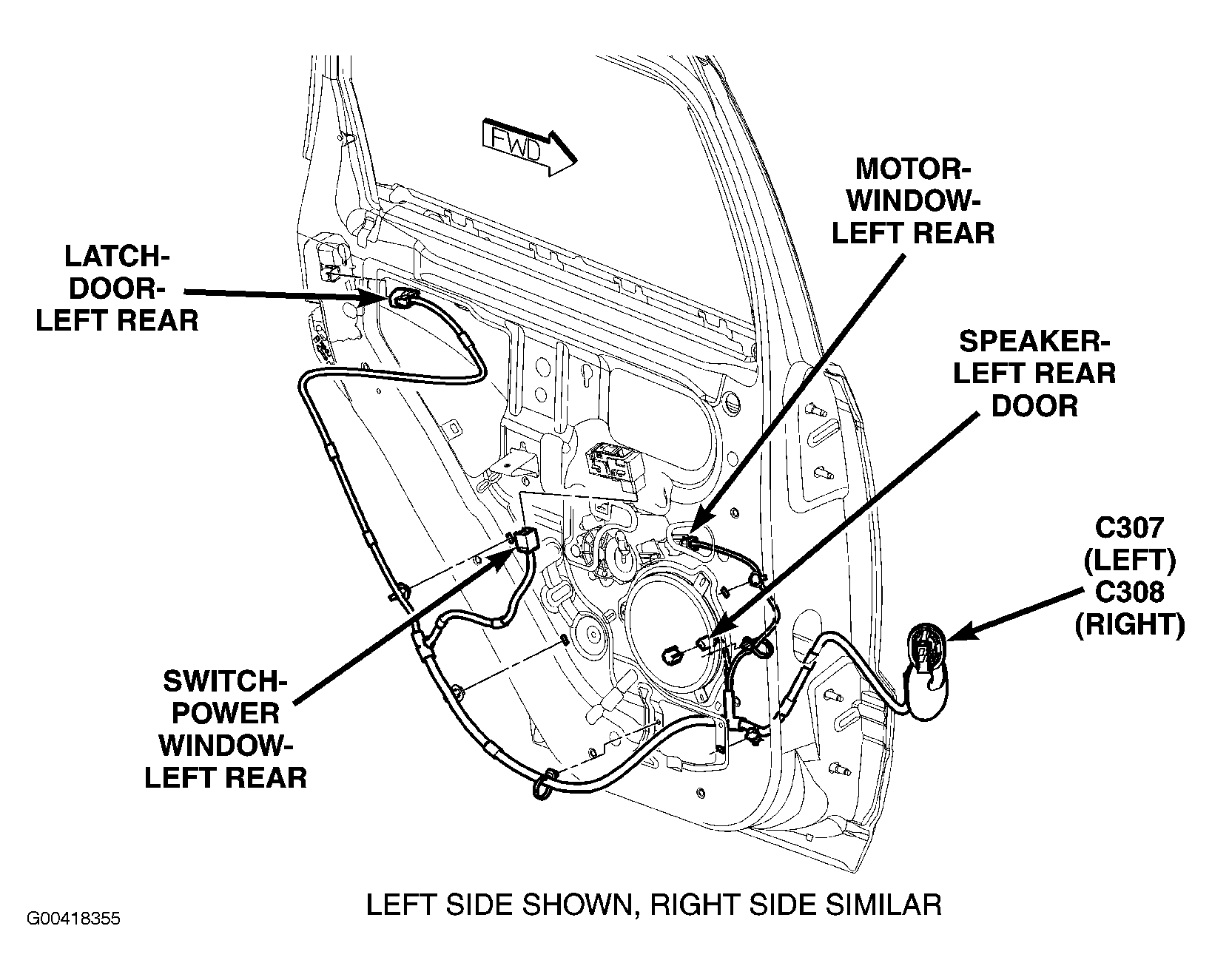

Fig 58: Rear Door
Courtesy of DAIMLERCHRYSLER CORP.

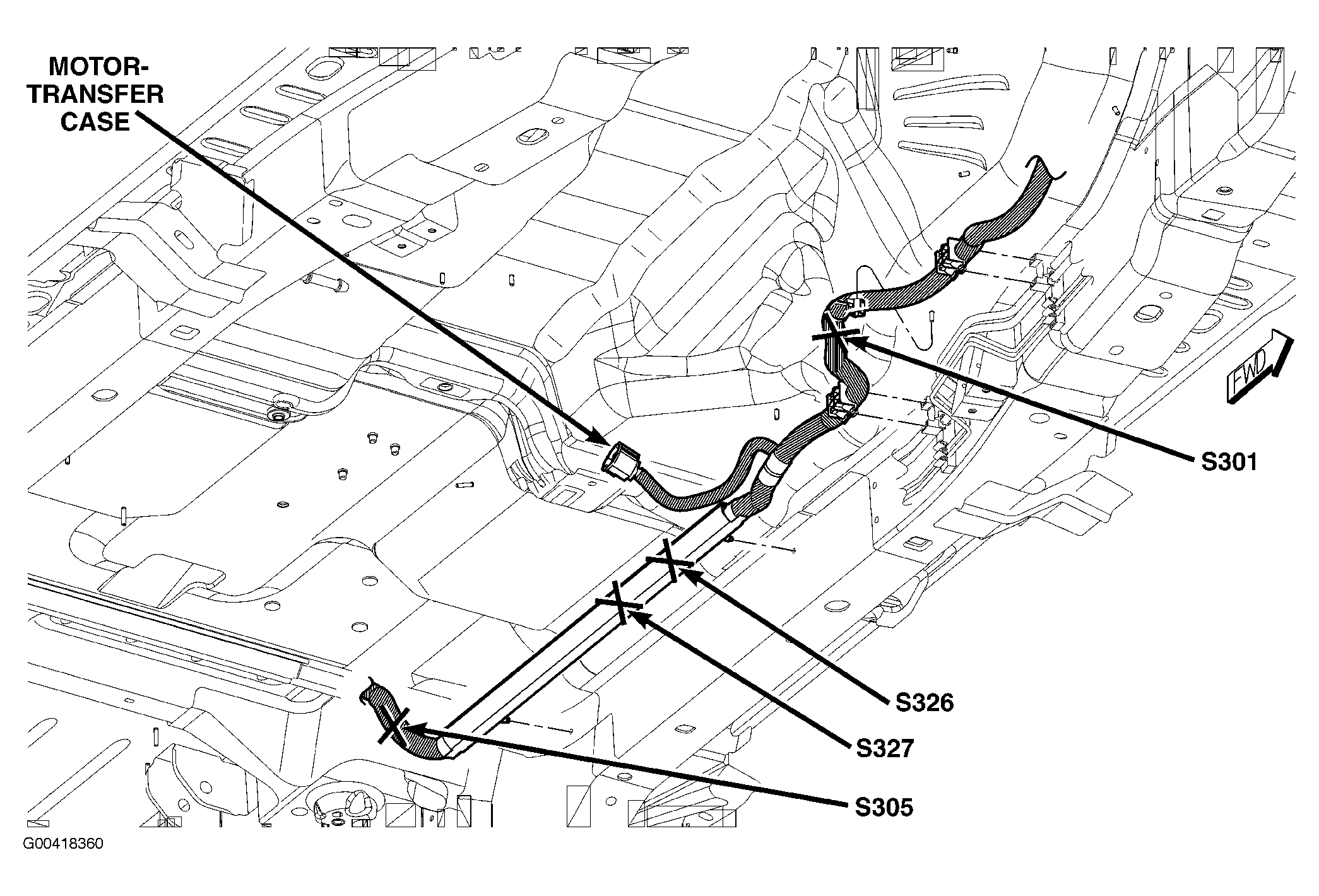

Fig 59: Center Underbody
Courtesy of DAIMLERCHRYSLER CORP.

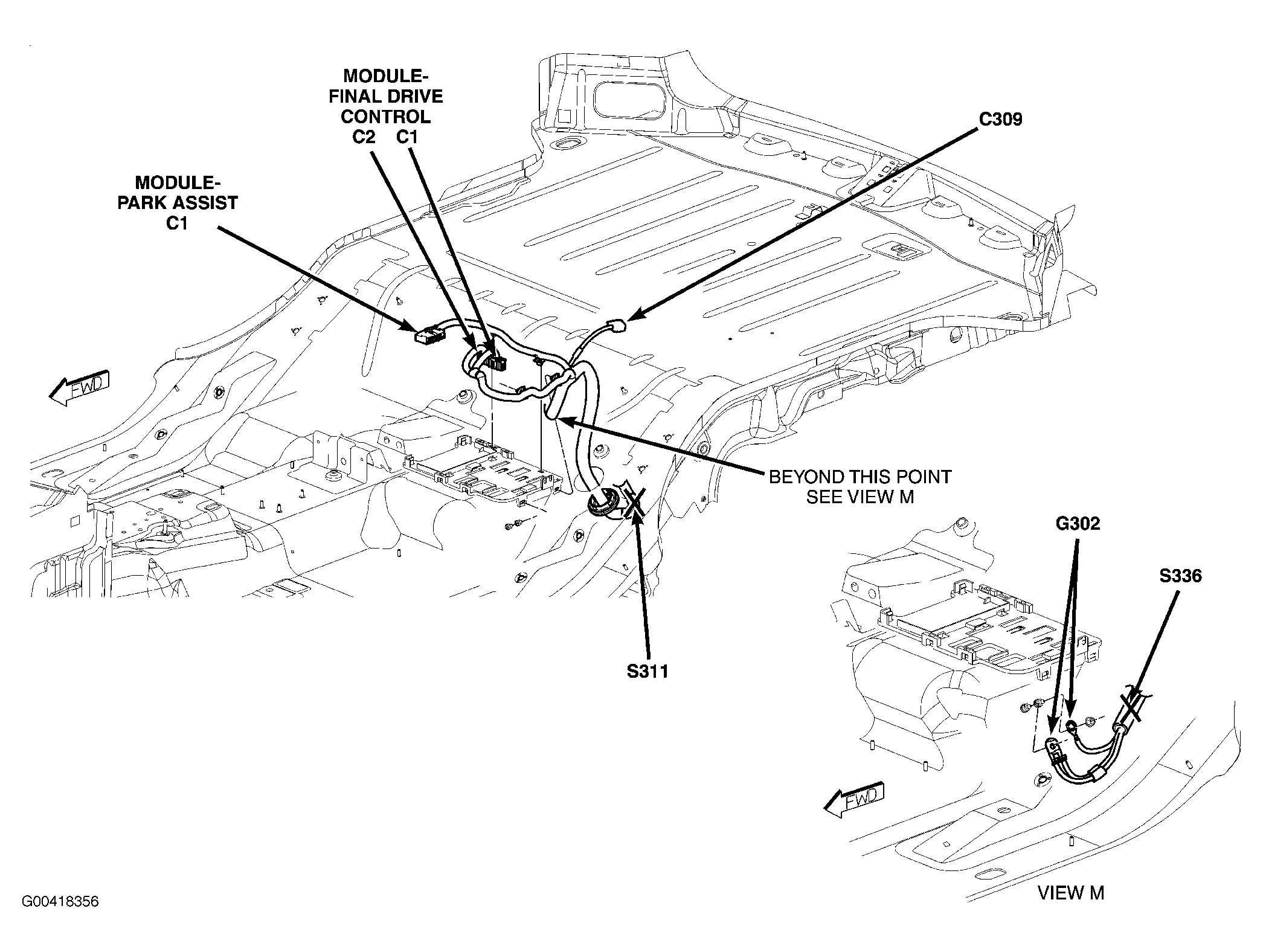

Fig 60: Rear Underbody
Courtesy of DAIMLERCHRYSLER CORP.

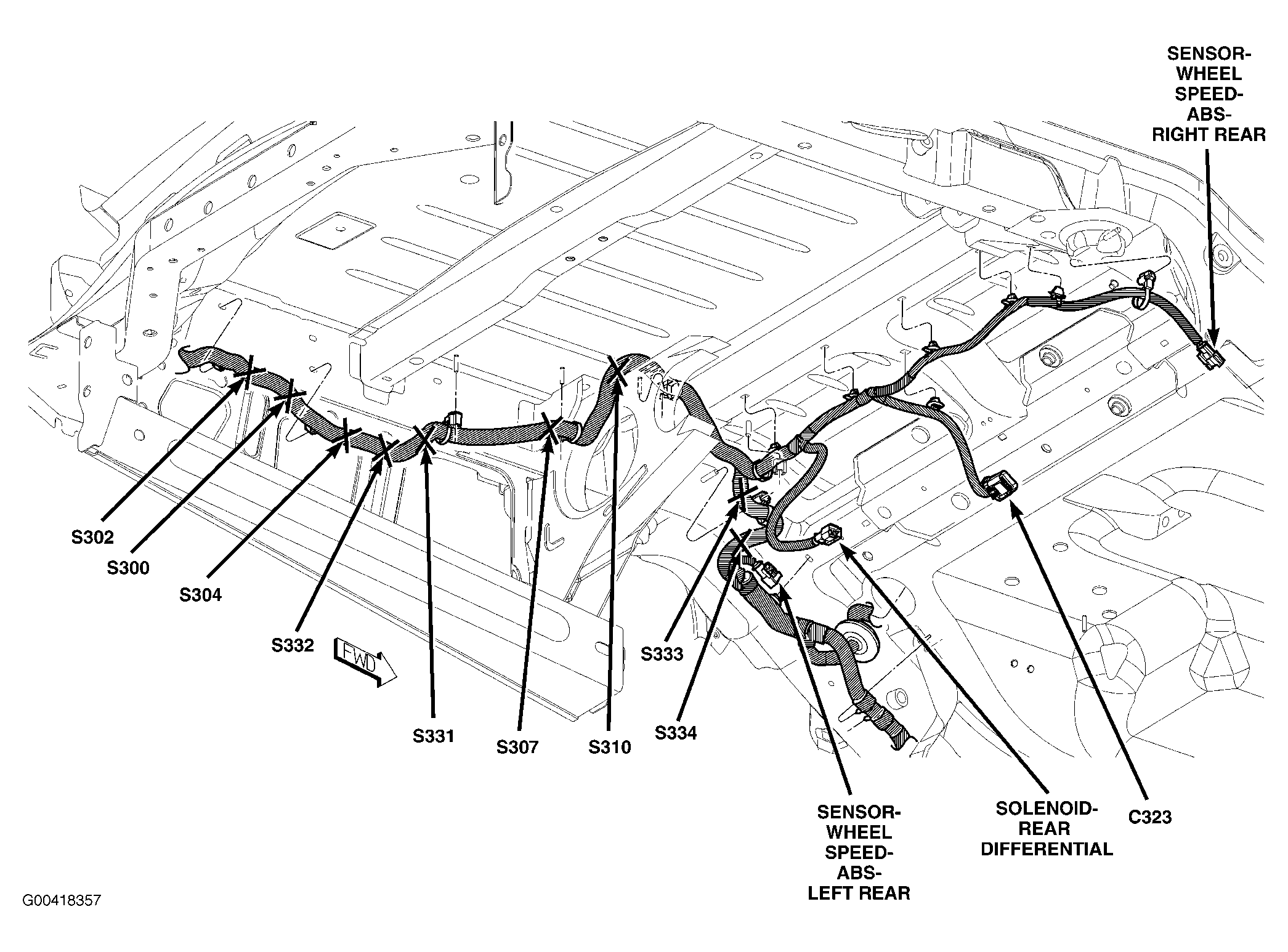

Fig 61: Rear Chassis
Courtesy of DAIMLERCHRYSLER CORP.
Fig 62: Left & Right Rear Underbody
Courtesy of DAIMLERCHRYSLER CORP.
Fig 63: Center Underbody
Courtesy of DAIMLERCHRYSLER CORP.
Fig 64: Left Front Underbody
Courtesy of DAIMLERCHRYSLER CORP.

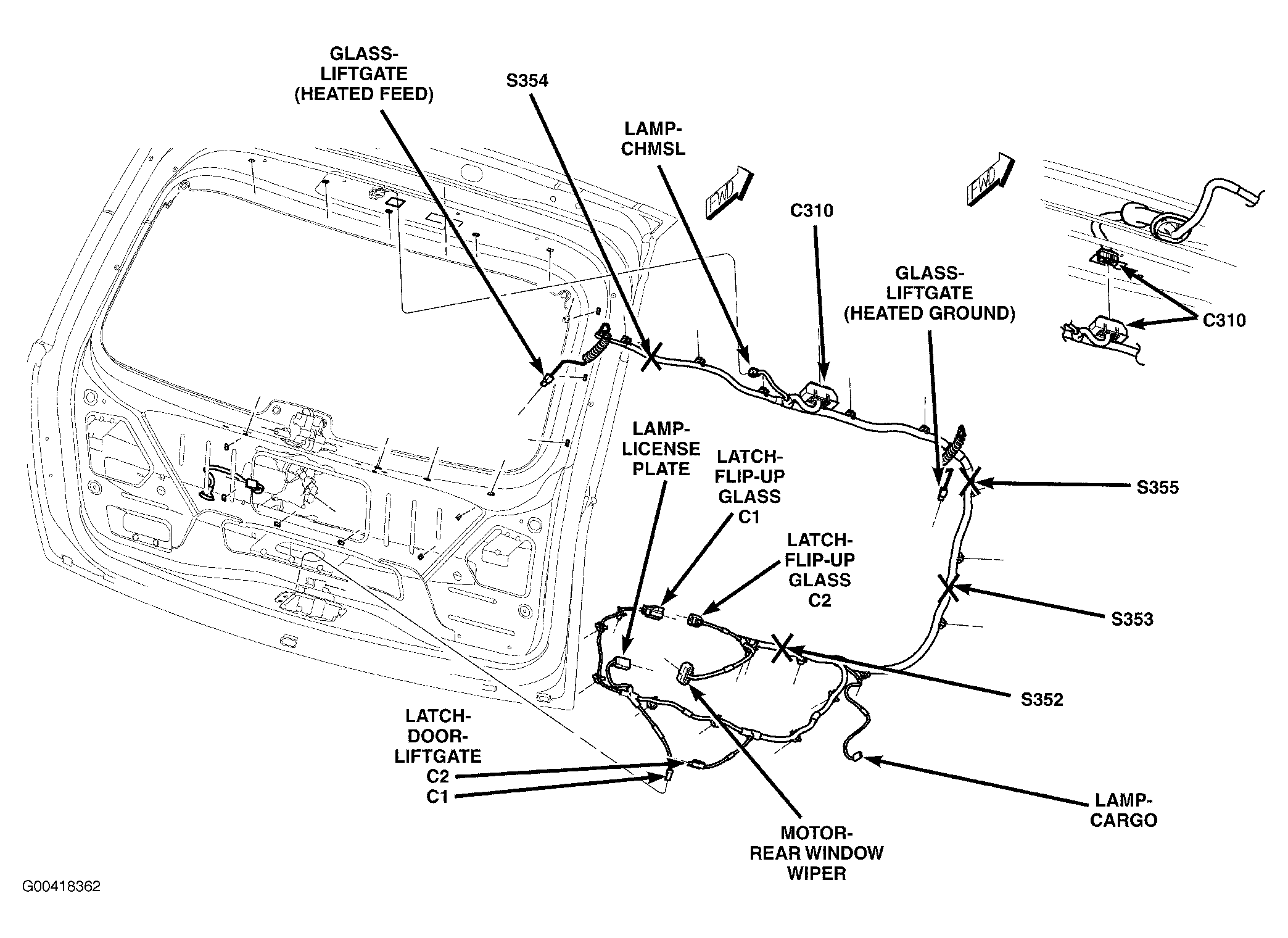

Fig 65: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.

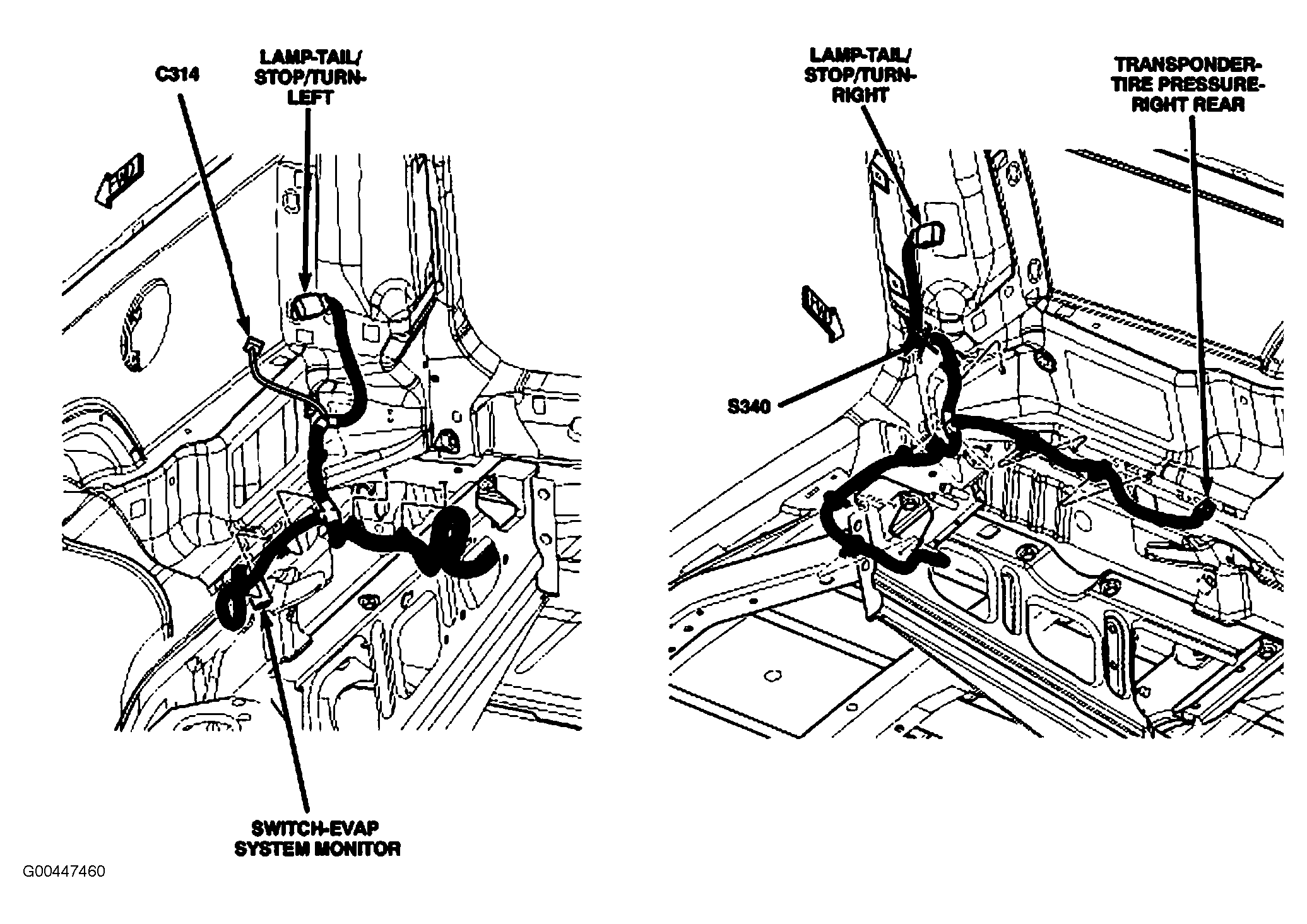

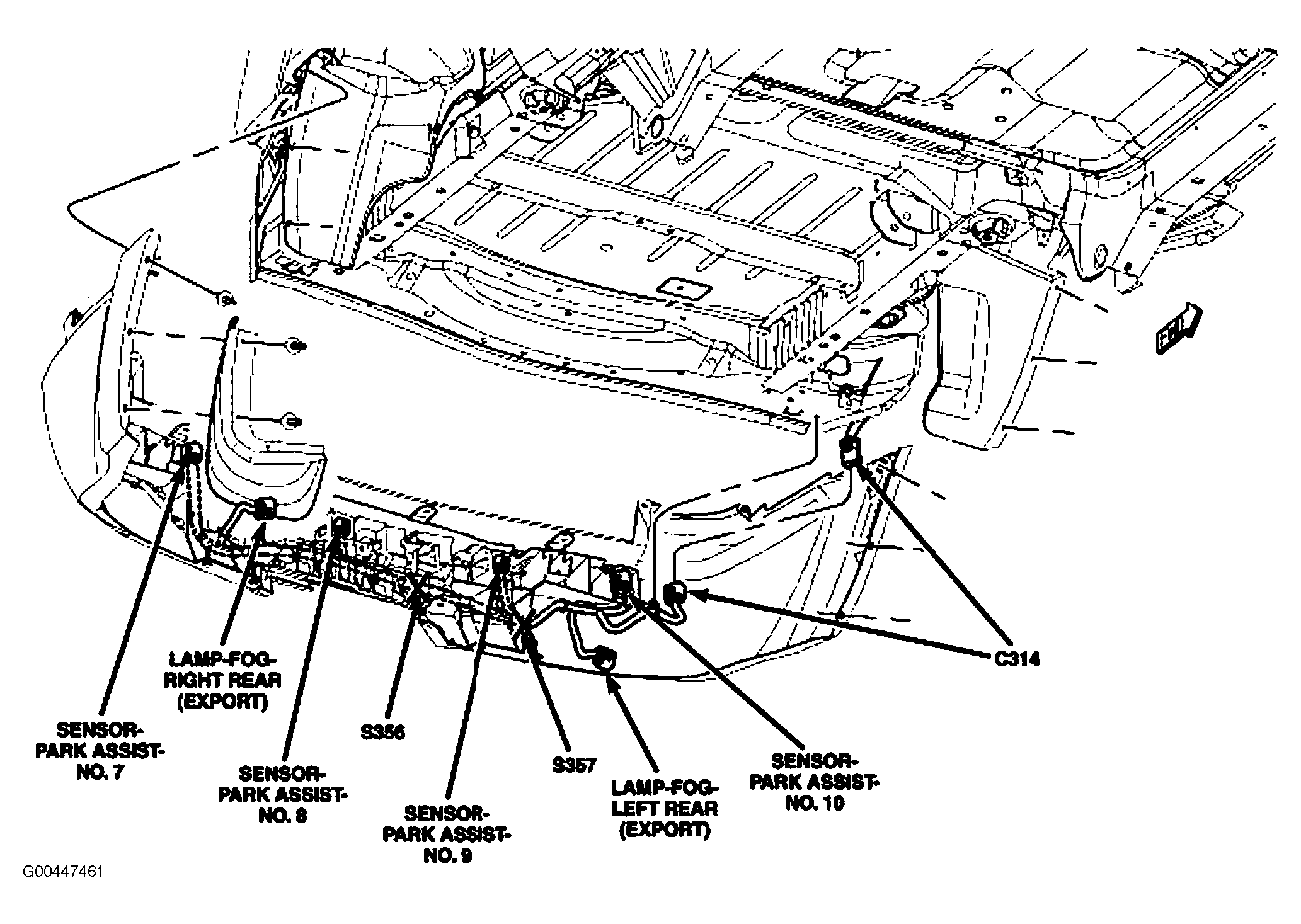

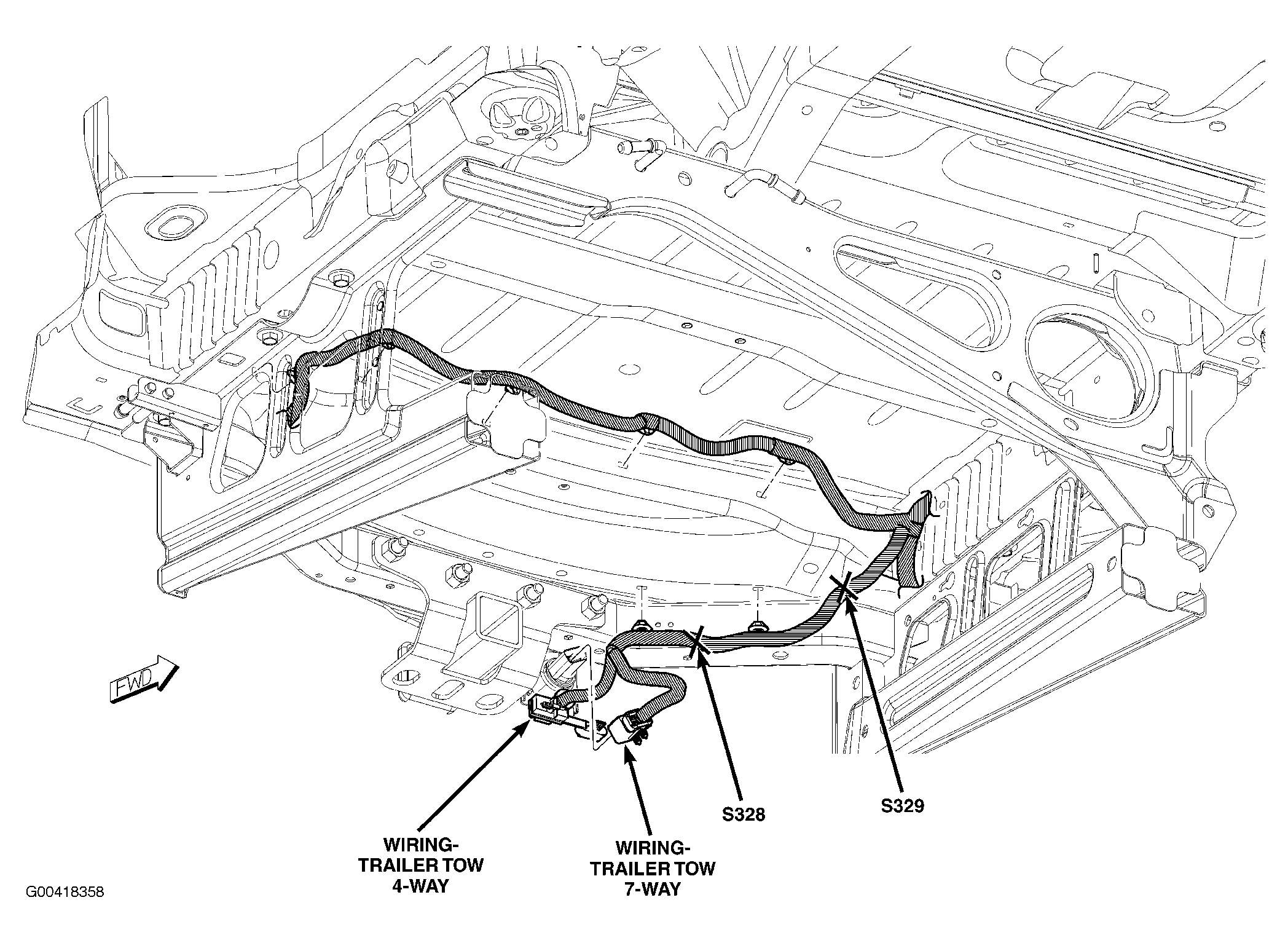

Fig 66: Rear Bumper
Courtesy of DAIMLERCHRYSLER CORP.

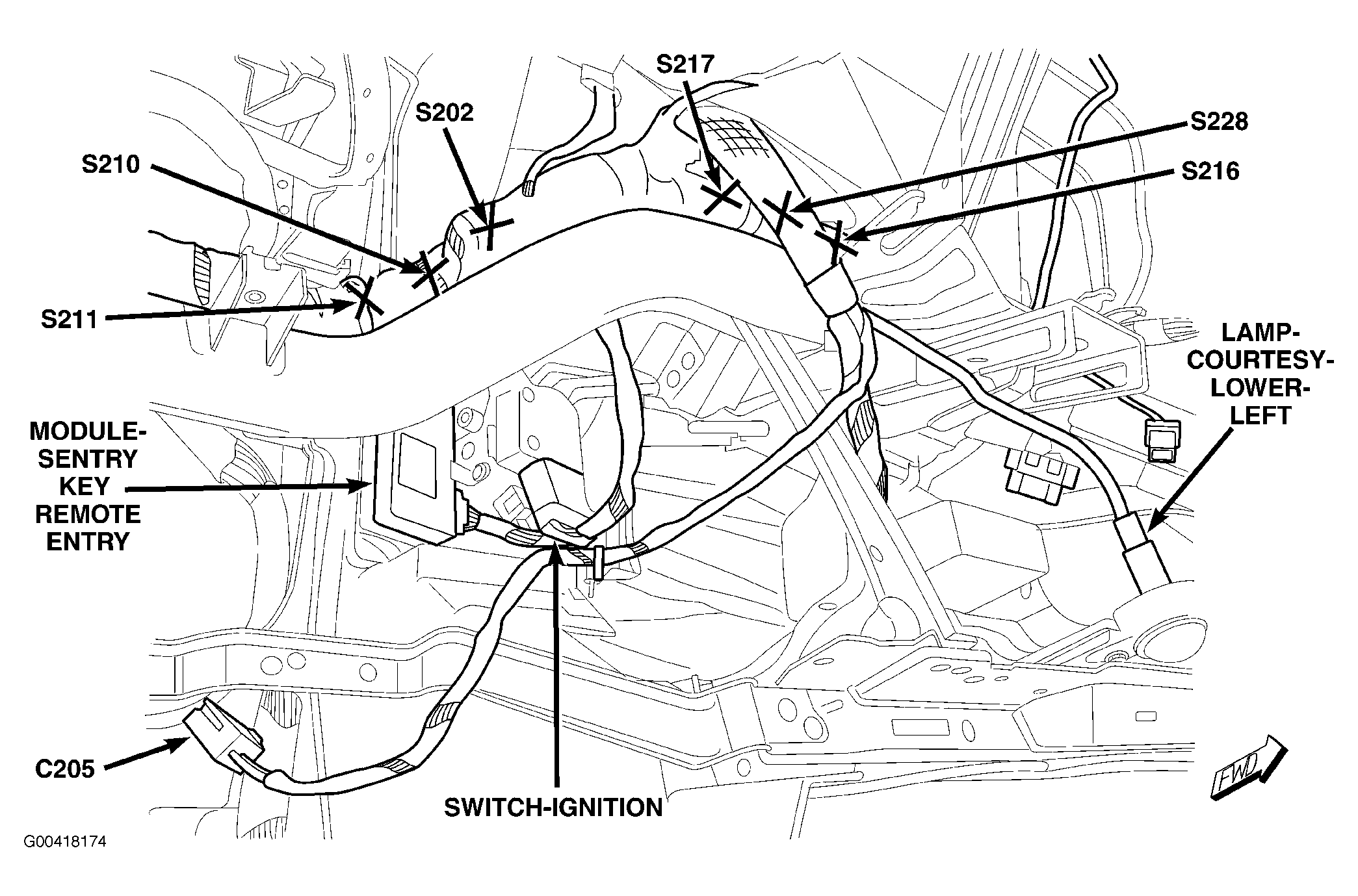

Fig 67: Under Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

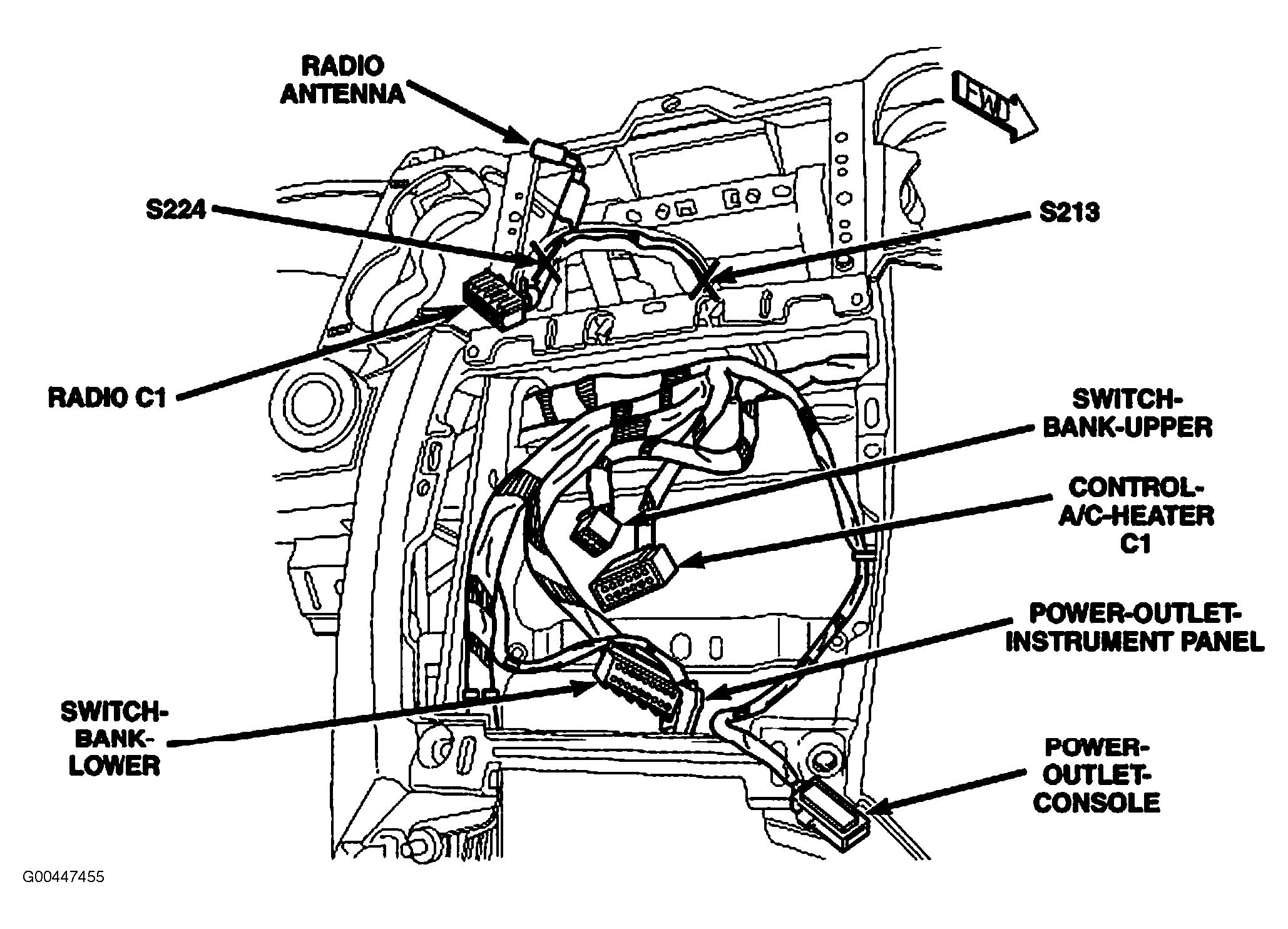

Fig 68: Behind Center Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

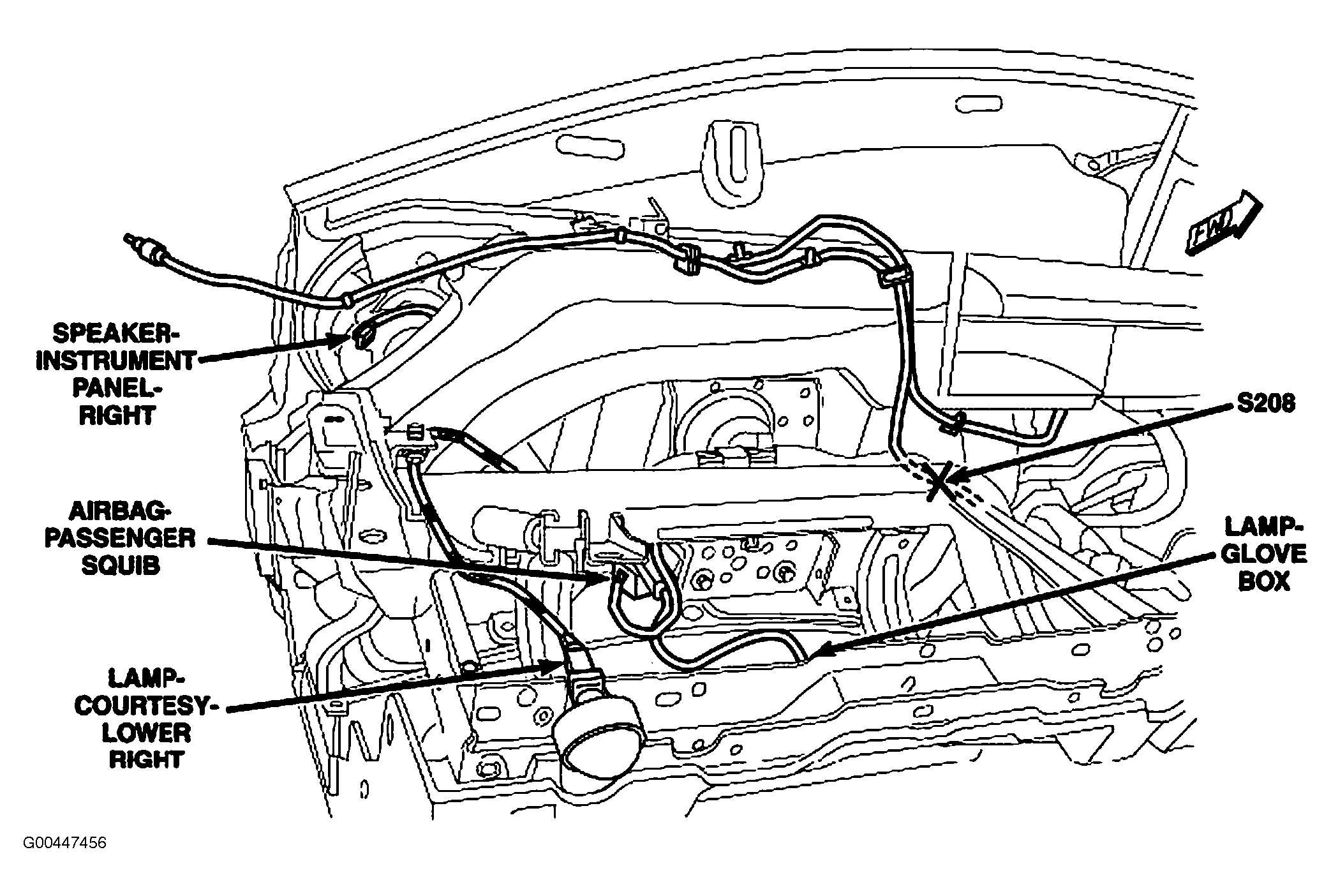

Fig 69: Behind Right Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

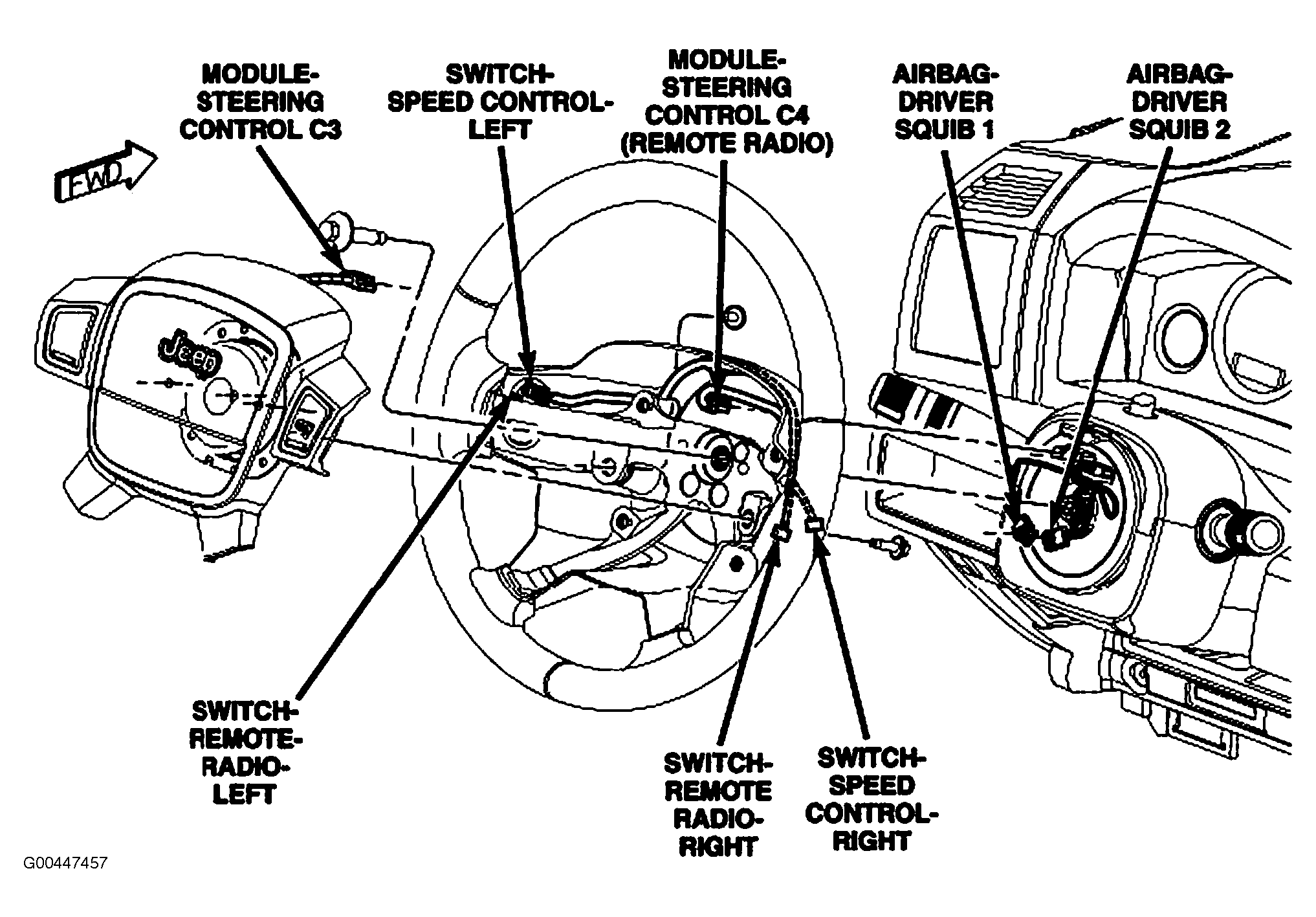

Fig 70: Steering Wheel
Courtesy of DAIMLERCHRYSLER CORP.

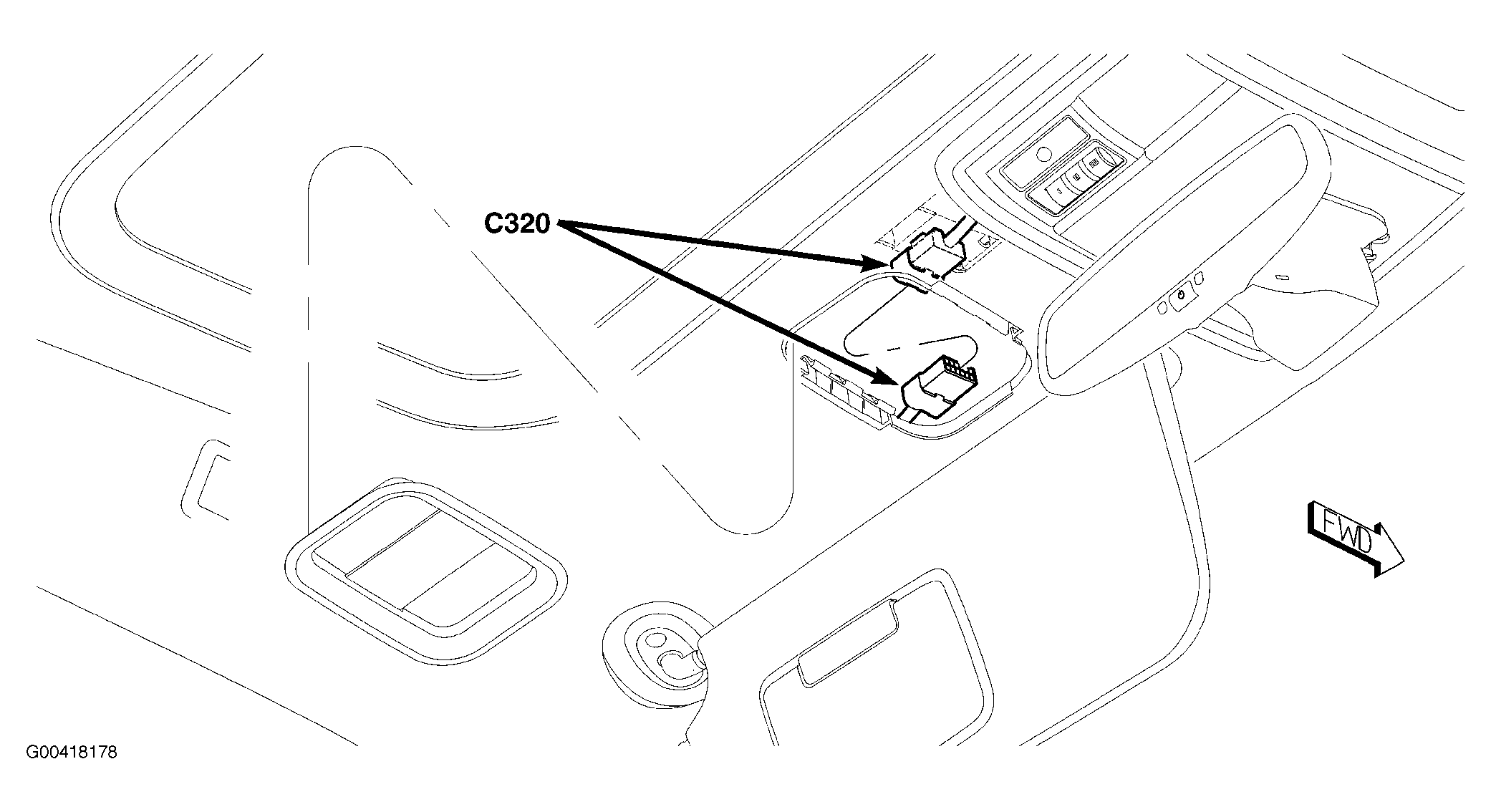

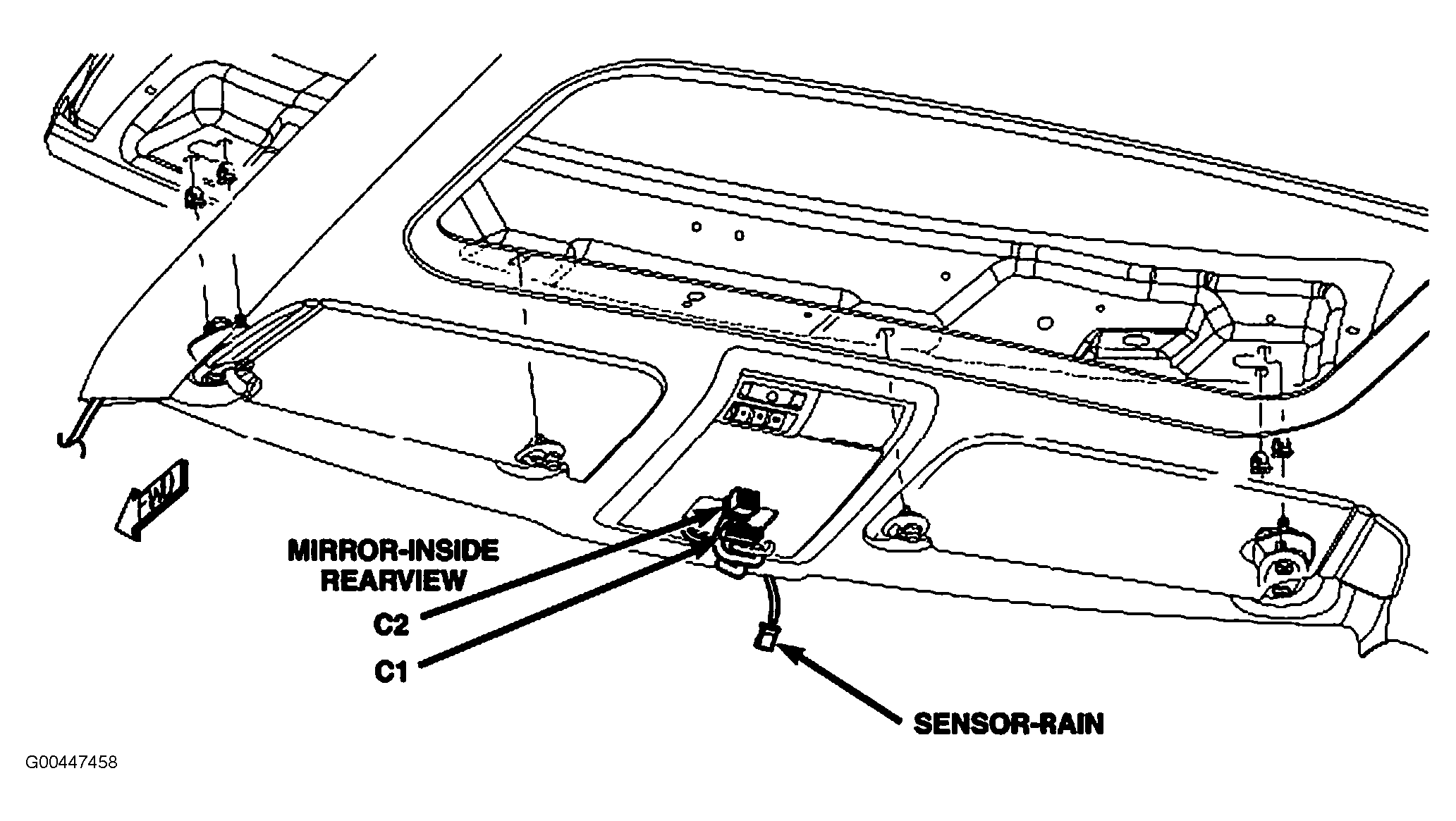

Fig 71: Center Front Of Roof
Courtesy of DAIMLERCHRYSLER CORP.
