Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

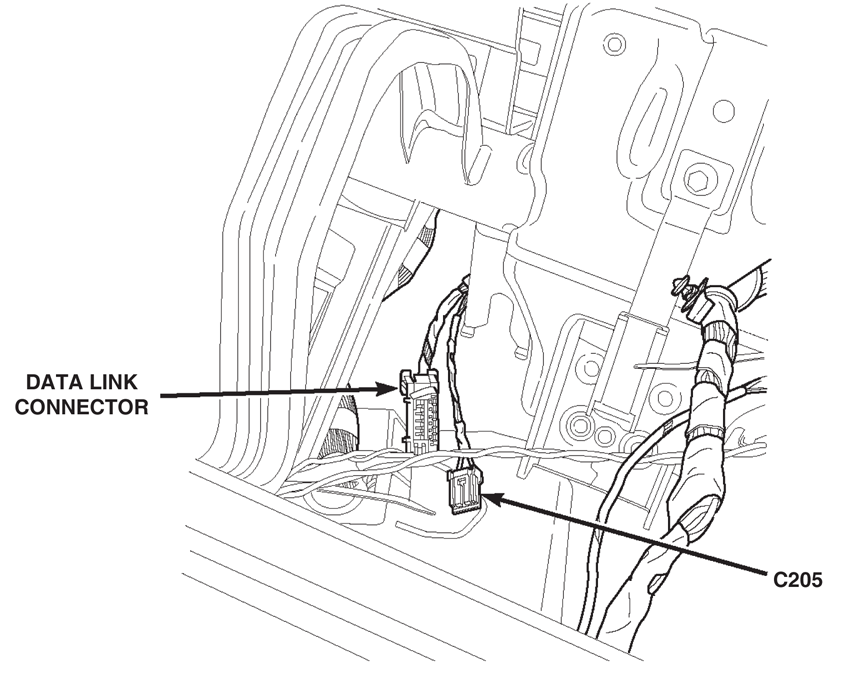

| Data Link Connector | Left side of dash. See Figure. |

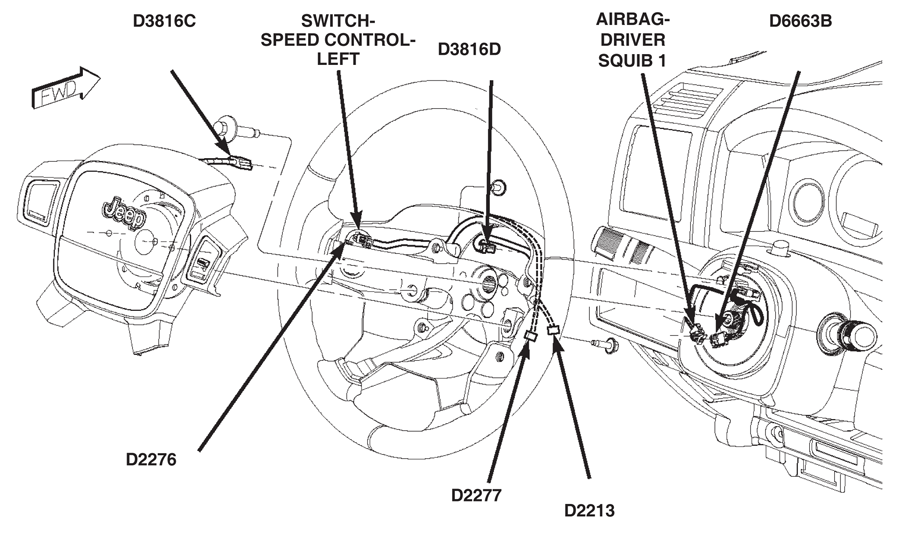

| Driver's Airbag Squib 1 | In steering wheel. See Figure. |

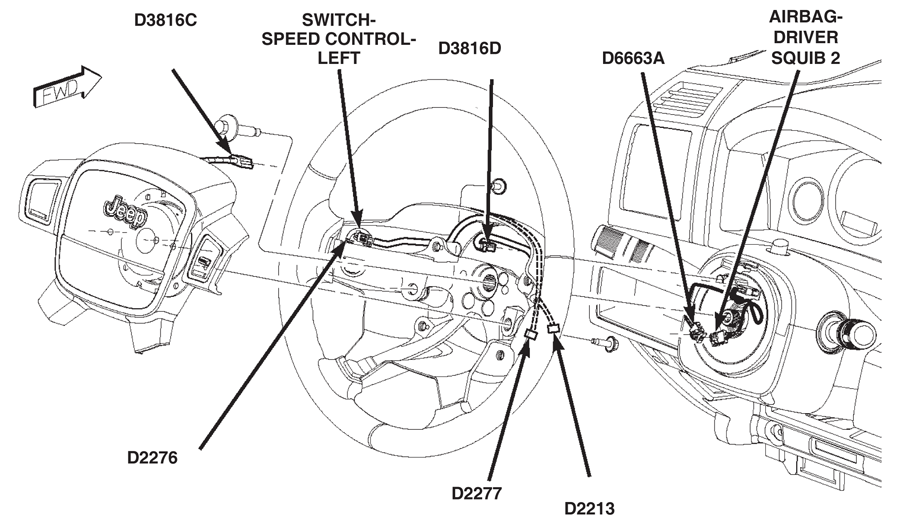

| Driver's Airbag Squib 2 | In steering wheel. See Figure. |

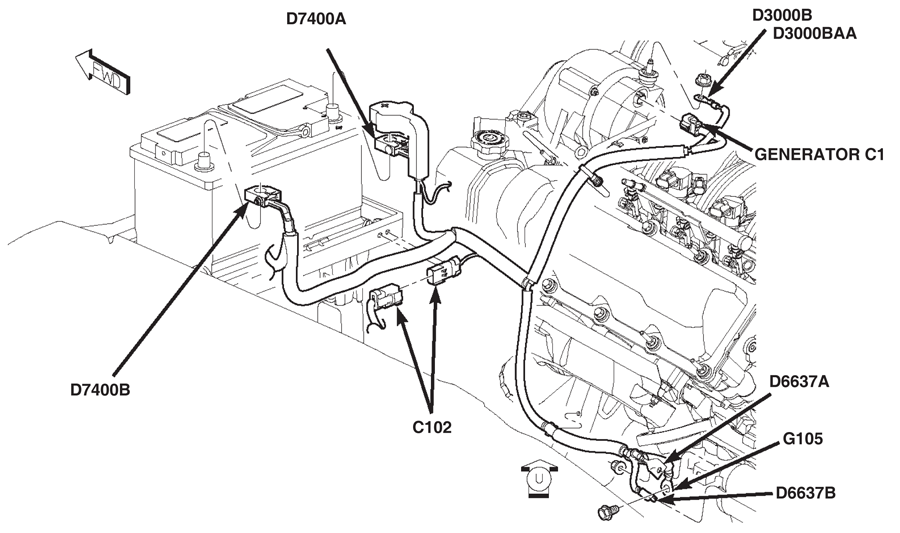

| Generator | Left front of engine. See Figure. |

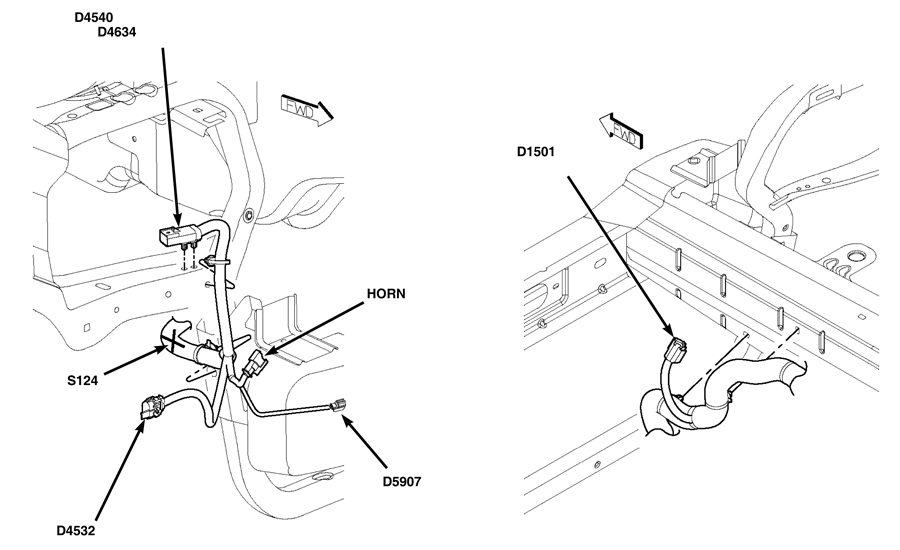

| Horn | Right front of engine compartment. See Figure. |
| Integrated Power Module Eyelet | Integrated power module. See Figure. |

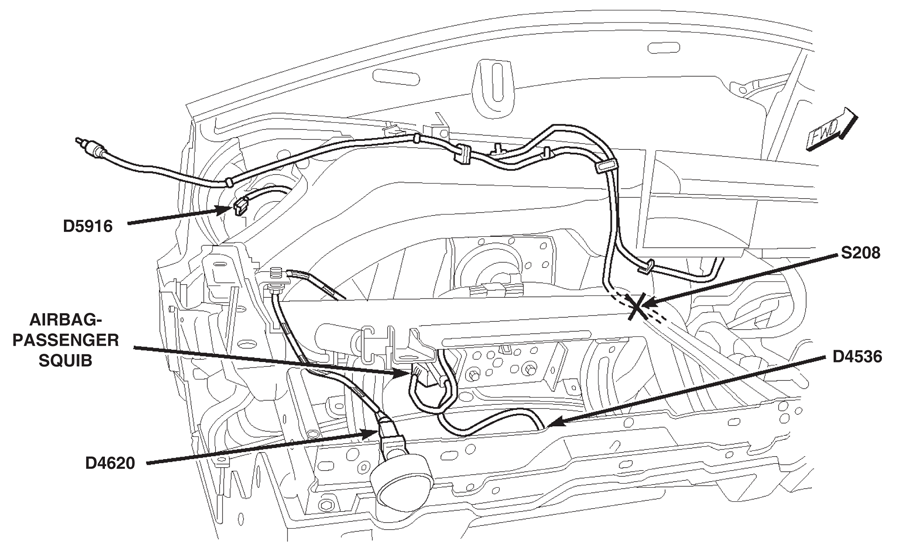

| Passenger Airbag Squib | Right side of dash. See Figure. |
| PDC Eyelet B (+) | Power distribution center. See Figure. |

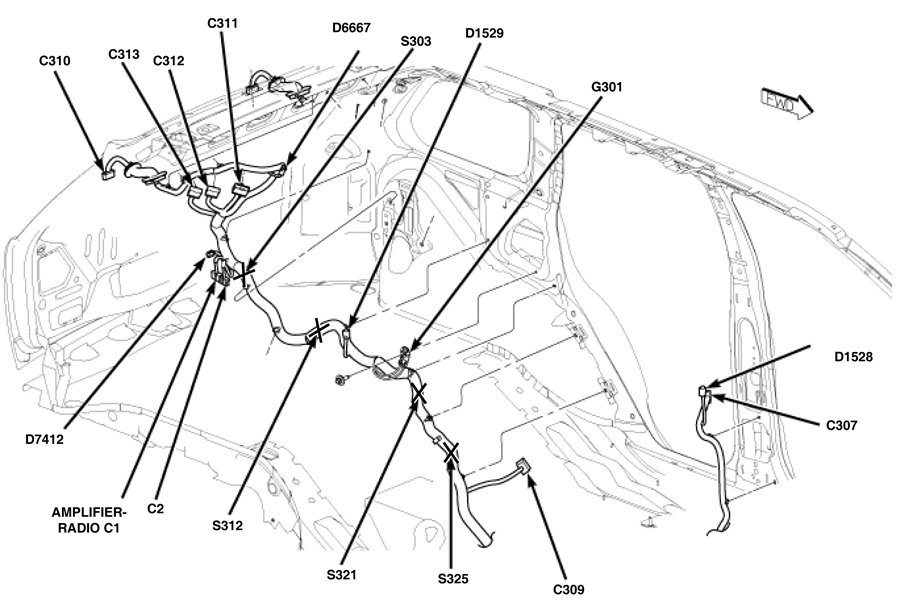

| Radio Amplifier | Left rear of vehicle. See Figure. |

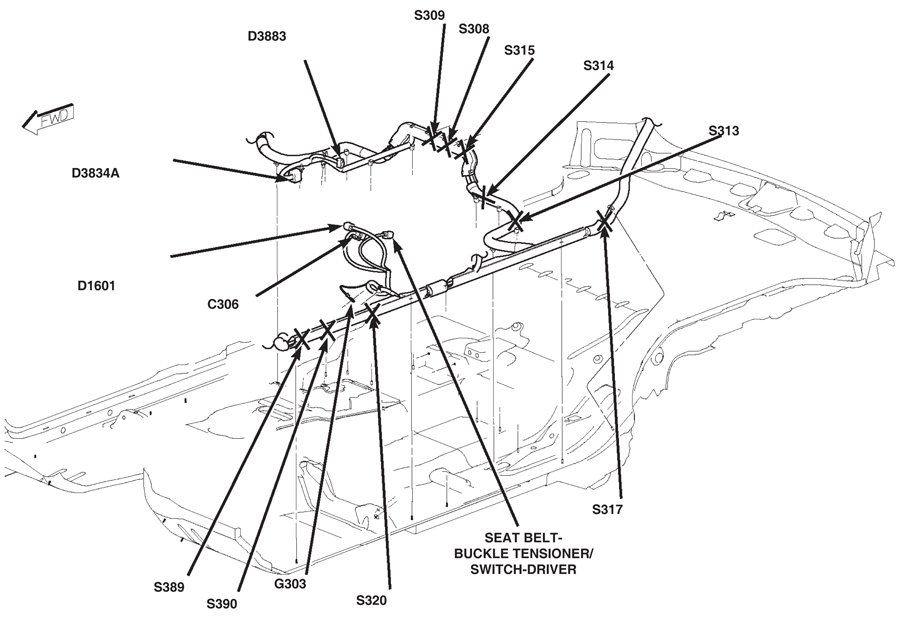

| Seat Belt Tensioner (Driver) | Left side of driver's seat. See Figure. |

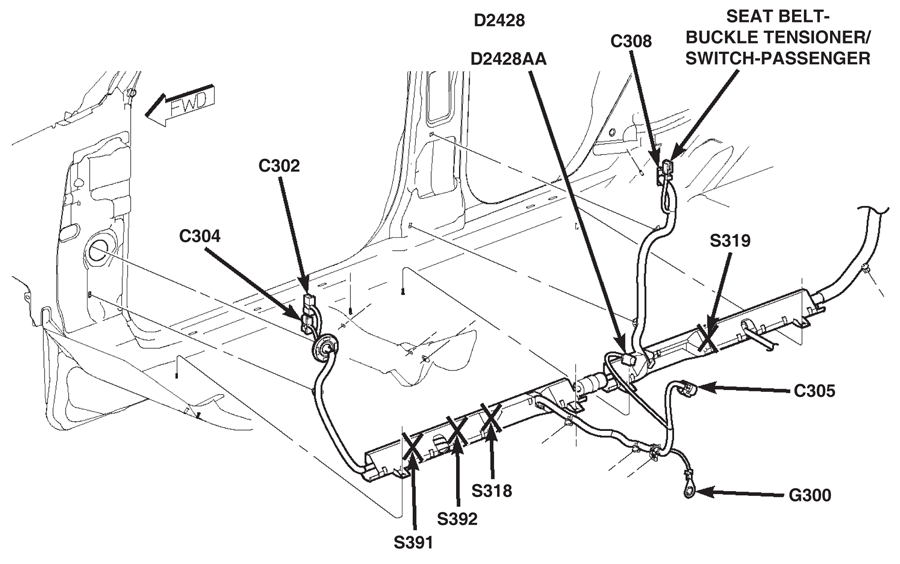

| Seat Belt Tensioner (Passenger) | Right side of front passenger's seat. See Figure. |

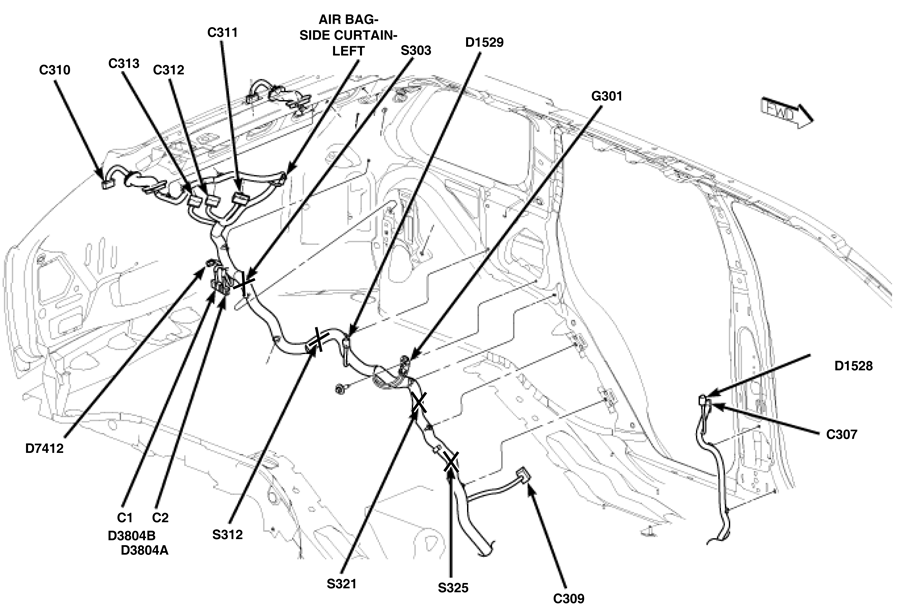

| Side Curtain Airbag (Left) | Left rear body. See Figure. |

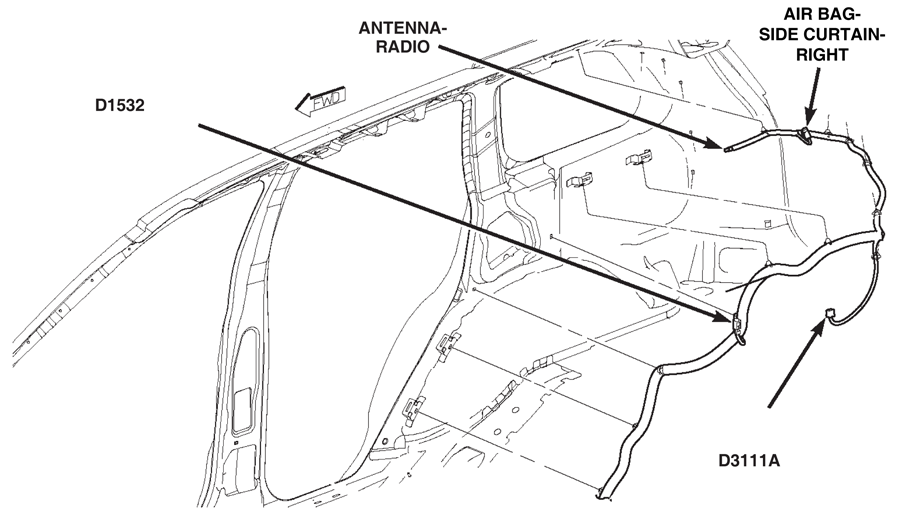

| Side Curtain Airbag (Right) | Right rear body. See Figure. |

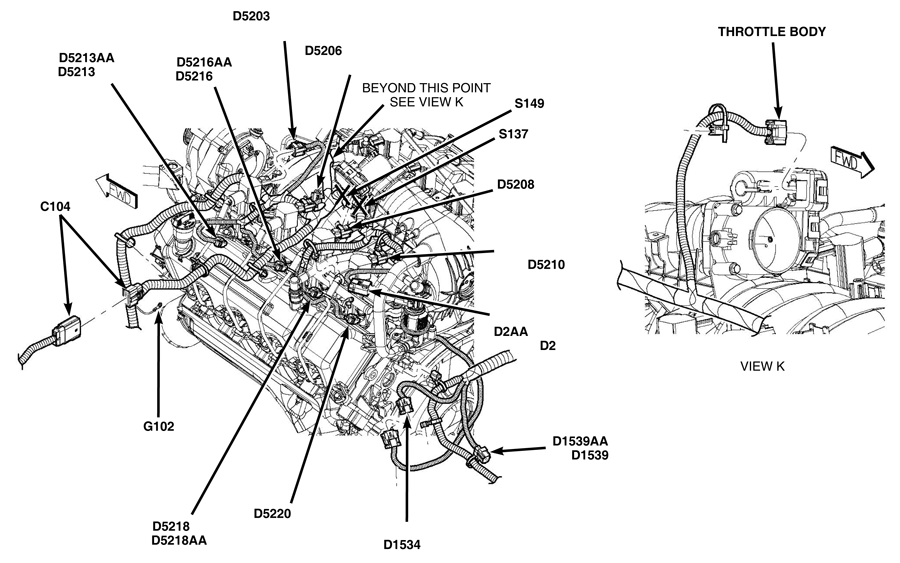

| Throttle Body | Top front of engine. See Figure. |

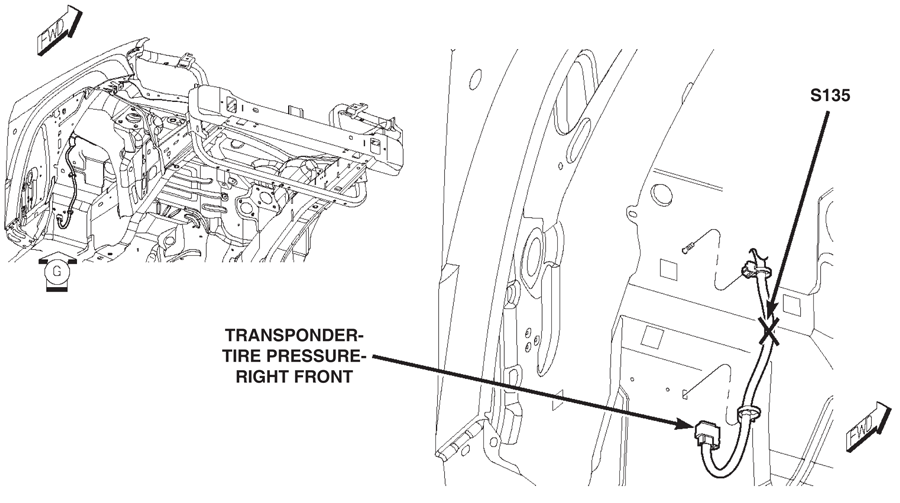

| Tire Pressure Transponder (Right Front) | Right front wheelwell. See Figure. |

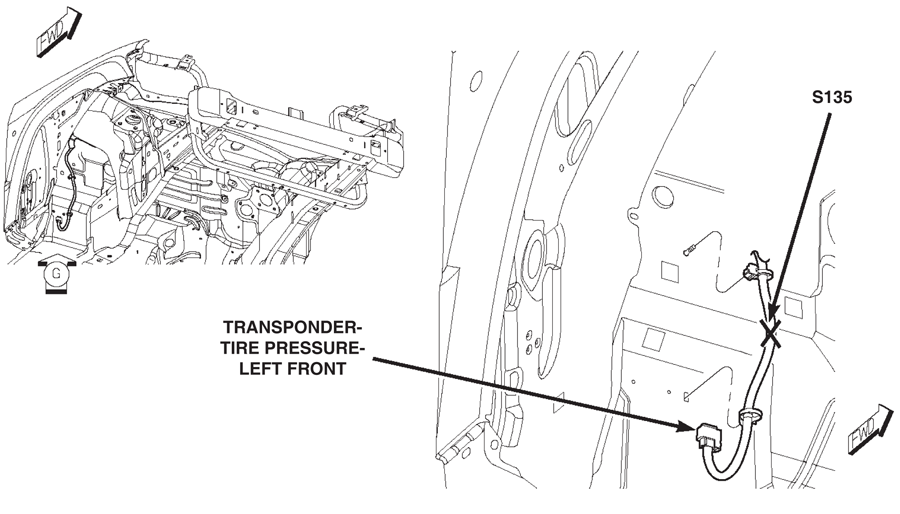

| Tire Pressure Transponder (Left Front) | Left front wheelwell. See Figure. |

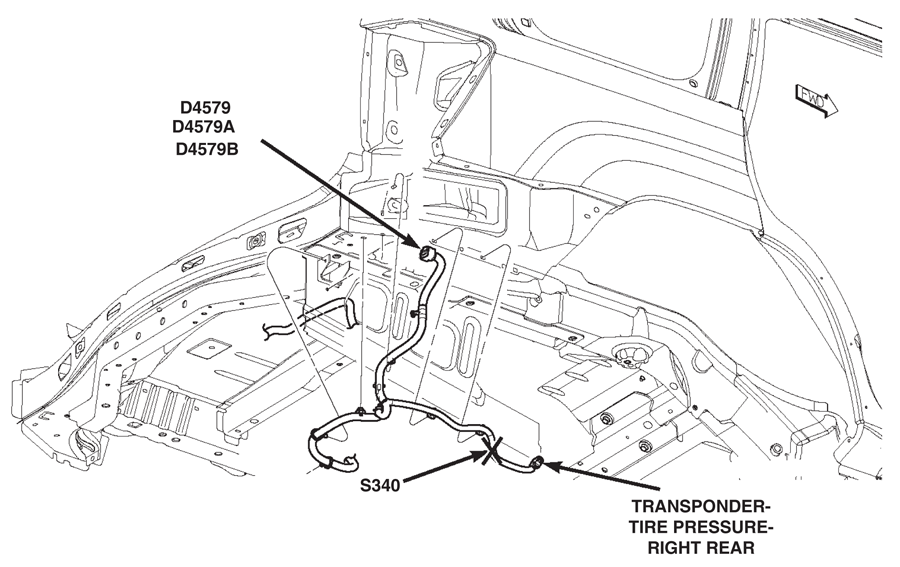

| Tire Pressure Transponder (Right Rear) | Under right rear of vehicle. See Figure. |

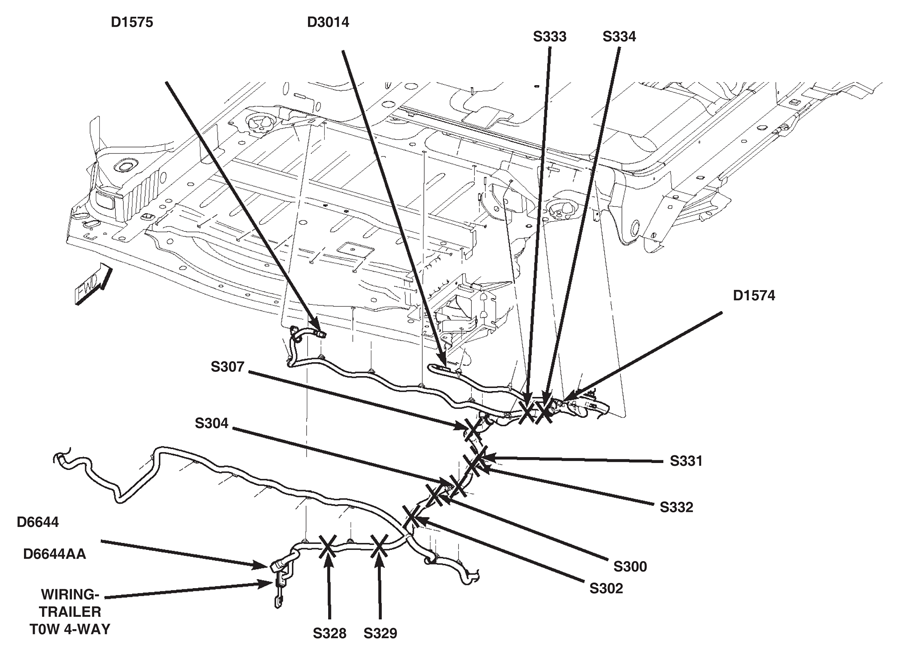

| Trailer Tow Wiring (4 Way) | Under rear of vehicle. See Figure. |

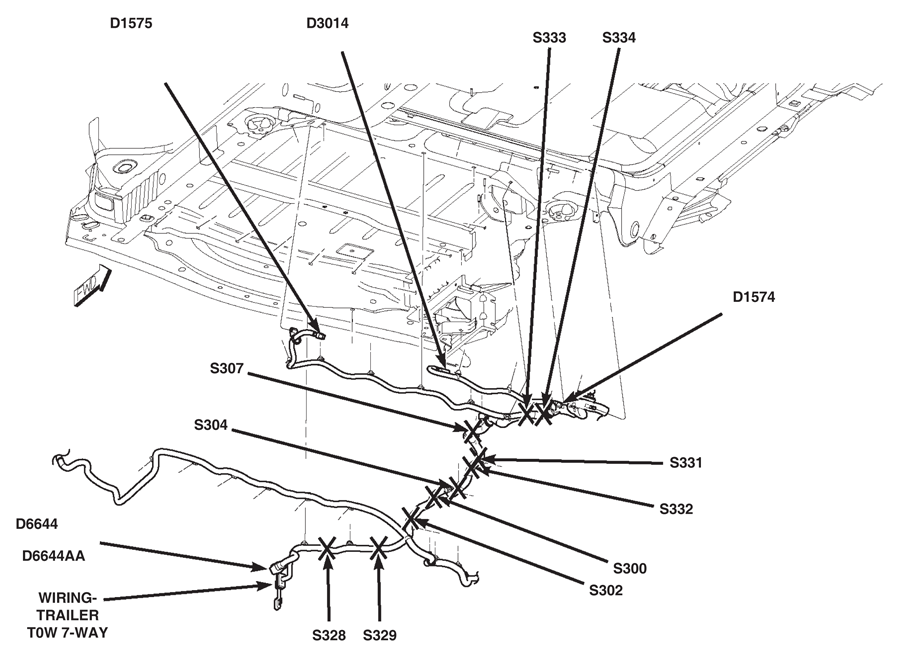

| Trailer Tow Wiring (7 Way) | Under rear of vehicle. See Figure. |
