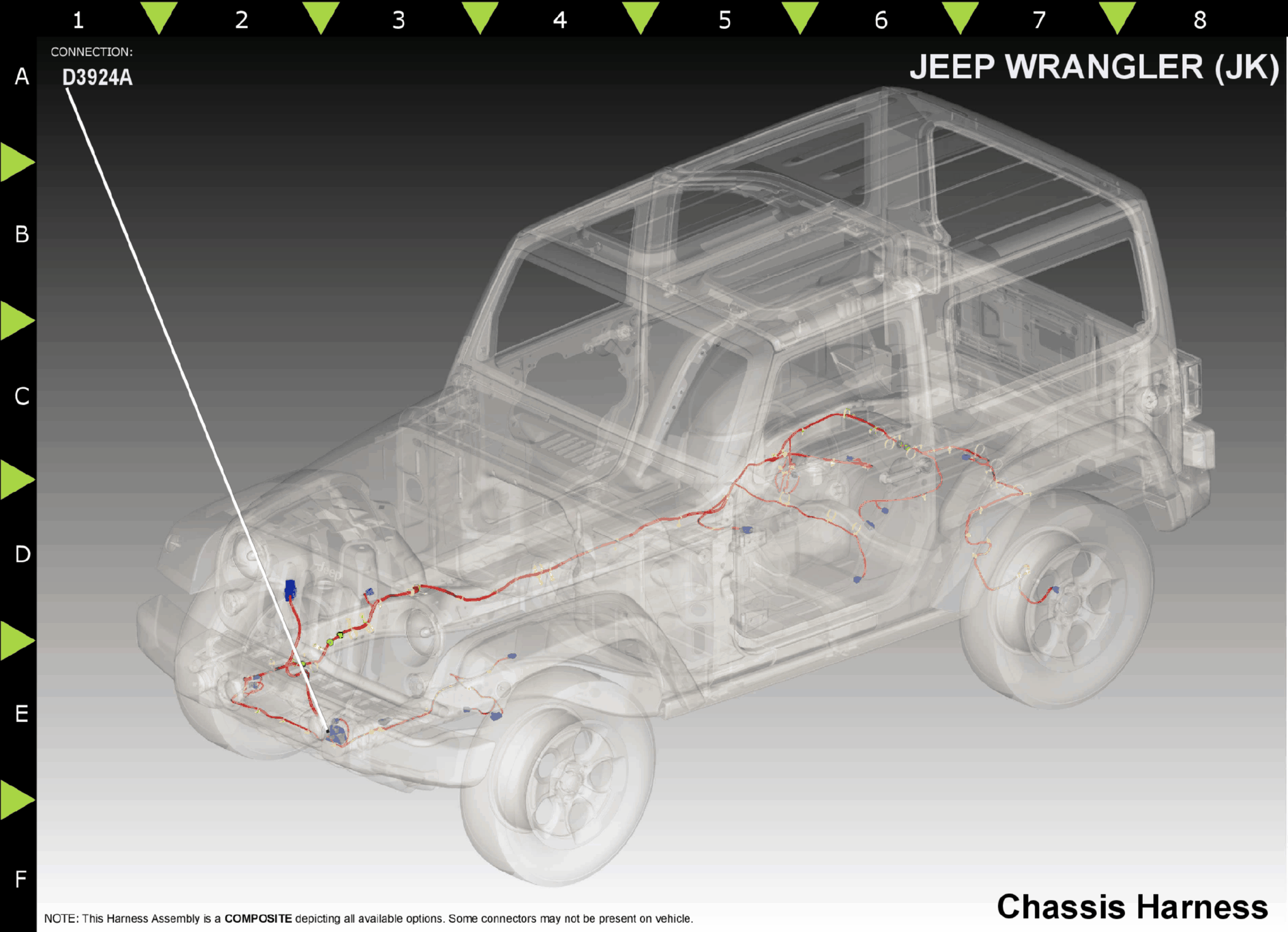

Module-Final Drive Control (D3924A)
Harness-Family: Chassis
Color:
Gender: FEMALE
Part Number: 13972248
Part Description: Not Available
Connector No: D3924A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: 50
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| A6 | D65 | WT/BK | 22 | CAN C (+) | N/A | ||
| A7 | D64 | WT/LB | 22 | CAN C (-) | N/A | ||
| B | A959 | RD | 12 | FUSED B(+) | N/A | ||
| B1 | F941 | PK/LG | 22 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| E | Z905 | BK | 16 | GROUND | N/A | ||
| F | Z905 | BK | 1.0 | GROUND | N/A | ||
|
|||||||
