EGR System

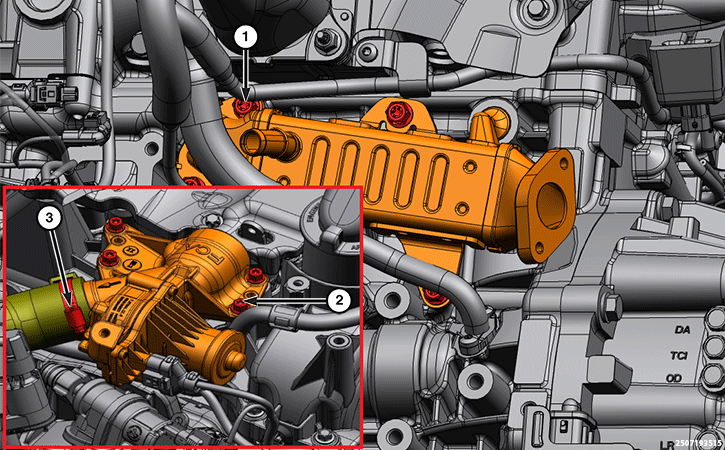

TORQUE SPECIFICATIONS - EGR SYSTEM
| CALLOUT | DESCRIPTION | SPECIFICATIONS | COMMENT |
|---|---|---|---|
| 1 | EGR Cooler To Cylinder Block | 25 N.m (18 Ft. Lbs.) | - |
| 2 | EGR Valve To Valve Cover | 11 N.m (8 Ft. Lbs.) | - |
| 3 | EGR Tube to EGR Valve | 25 N.m (18 Ft. Lbs.) | - |

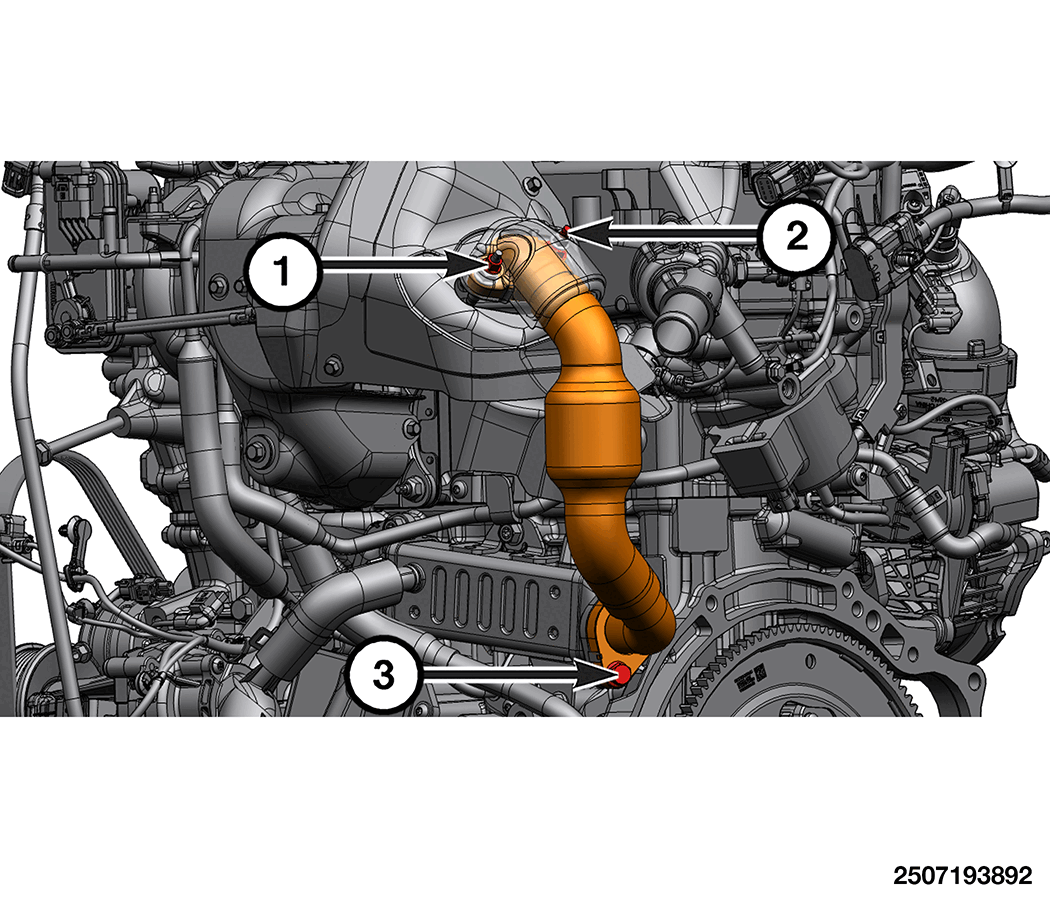

TORQUE SPECIFICATIONS - EGR SYSTEM
| CALLOUT | DESCRIPTION | SPECIFICATIONS | COMMENT |
|---|---|---|---|
| 1 | EGR Heat Shield to Double Ended Stud Nuts | 7 N.m (62 In. Lbs.) | - |
| 2 | EGR Hot Pipe to Catalytic Converter Double Ended Stud | 30 N.m (22 Ft. Lbs.) | - |
| 3 | EGR Pipe To EGR Cooler | 30 N.m (22 Ft. Lbs.) | - |
