Transmission Range Switch
Sephia transmission range switch is located on top left of transaxle. Sportage 2WD transmission range switch is located on right side of transmission. Sportage 4WD transmission range switch is located at left rear of transfer case.
Disconnect battery negative cable. Disconnect transmission range switch connector. Using ohmmeter, check continuity of transmission range sensor. See TRANSMISSION RANGE SWITCH table. If sensor does not test as specified, adjust or repair as needed.
TRANSMISSION RANGE SWITCH
| Gear Position | Continuity Between Terminals No. | |||||
|---|---|---|---|---|---|---|
| Sephia(1) | ||||||
| Park | 1 & 2; 3 & 4 | |||||
| Reverse | 3 & 5 | |||||
| Neutral | 1 & 2; 3 & 6 | |||||
| Drive | 3 & 7 | |||||
| Second | 3 & 8 | |||||
| First | 3 & 9 | |||||

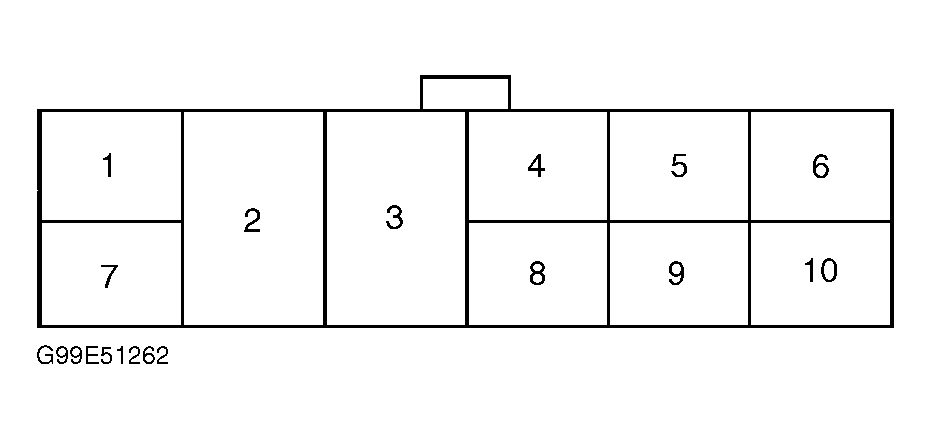

| Sportage (2) | ||||||
| Park | 2 & 3; 6 & 7 | |||||
| Reverse | 6 & 8 | |||||
| Neutral | 2 & 3; 6 & 10 | |||||
| Drive | 6 & 9 | |||||
| Second | 6 & 4 | |||||
| First | 6 & 5 | |||||
|
||||||
