MFI Control System: Components

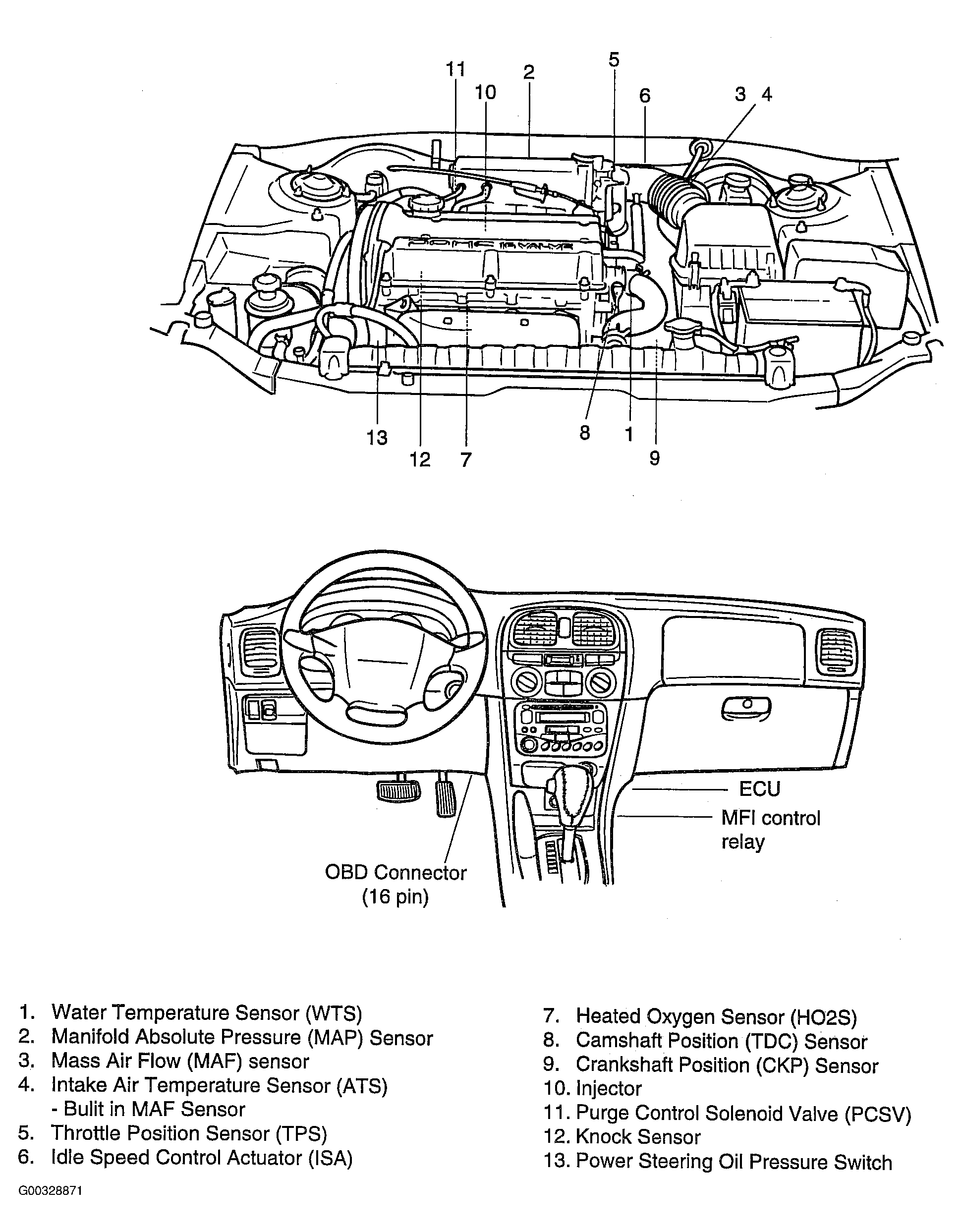

Fig 1: Identifying Multi-Point Fuel Injection System (MFI) System Components
G00328871Courtesy of KIA MOTORS AMERICA, INC.

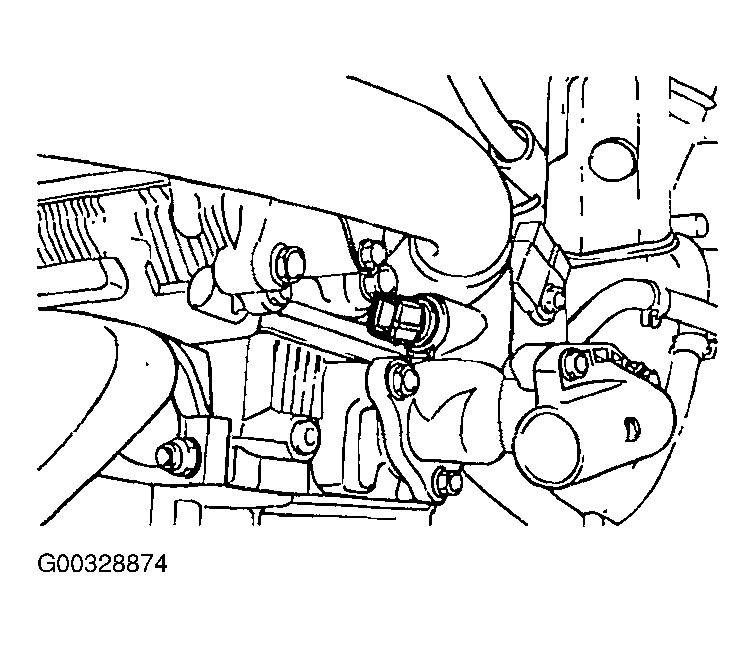

Fig 2: Locating Water Temperature Sensor
G00328874Courtesy of KIA MOTORS AMERICA, INC.

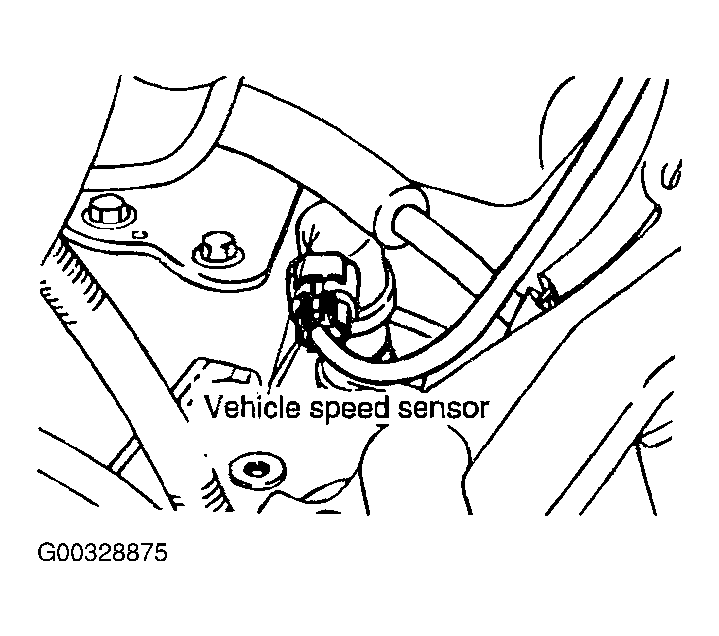

Fig 3: Locating Vehicle Speed Sensor (VSS)
G00328875Courtesy of KIA MOTORS AMERICA, INC.

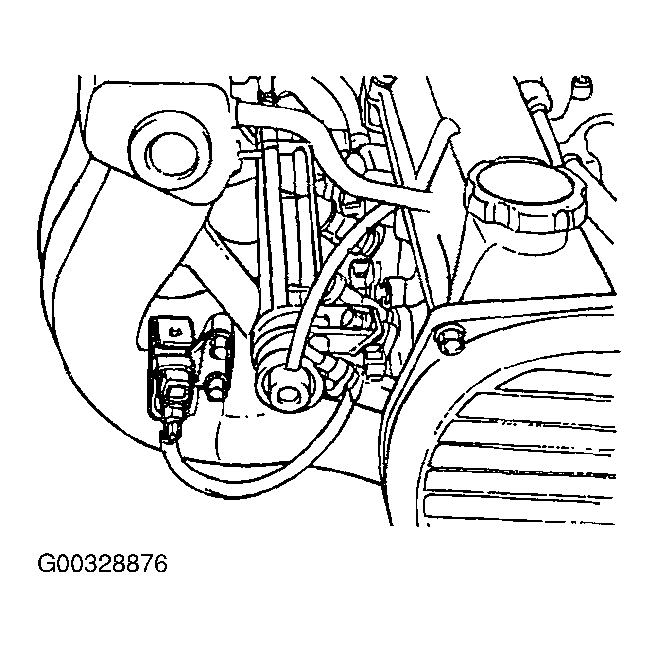

Fig 4: Locating Vehicle Speed Sensor (VSS)
G00328876Courtesy of KIA MOTORS AMERICA, INC.

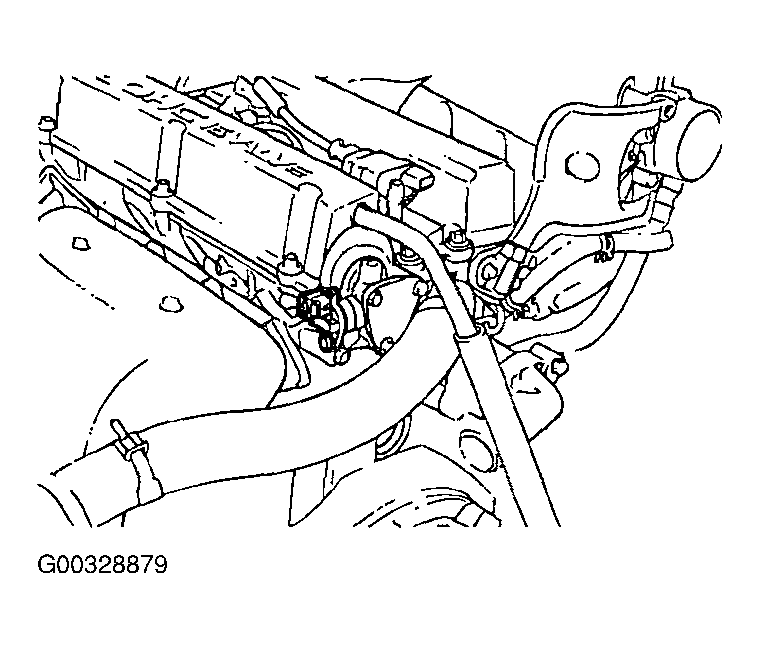

Fig 5: Locating Camshaft Position (TDC) Sensor
G00328879Courtesy of KIA MOTORS AMERICA, INC.

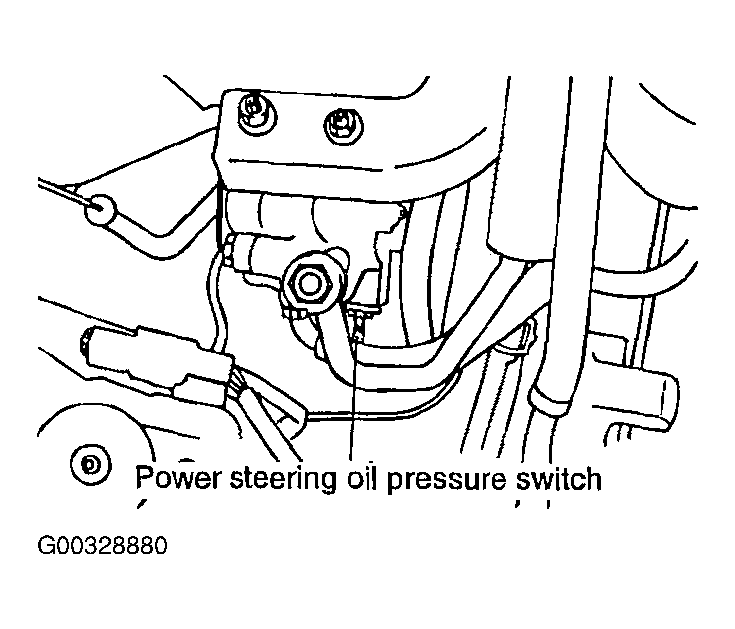

Fig 6: Locating Power Steering Oil Pressure Switch
G00328880Courtesy of KIA MOTORS AMERICA, INC.

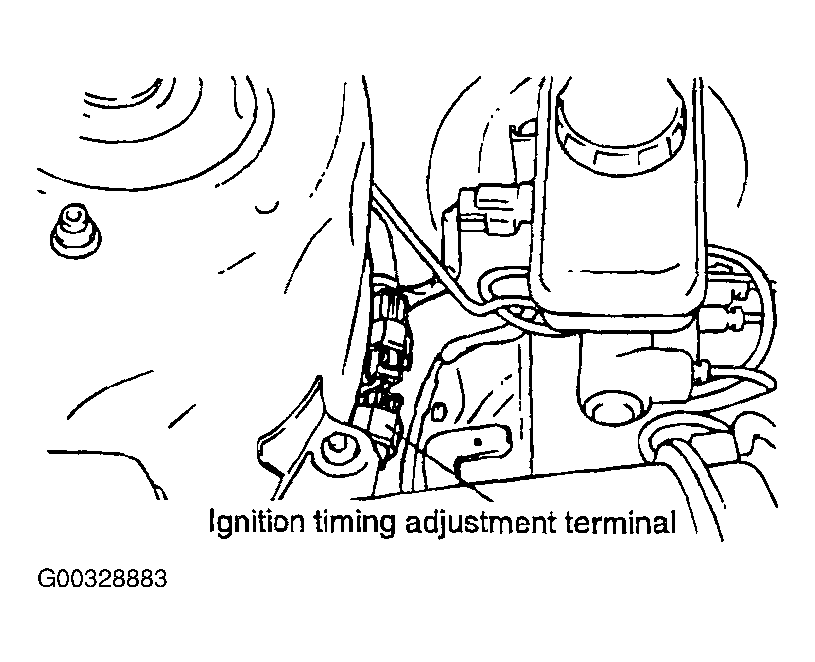

Fig 7: Locating Ignition Timing Adjustment Terminal
G00328883Courtesy of KIA MOTORS AMERICA, INC.

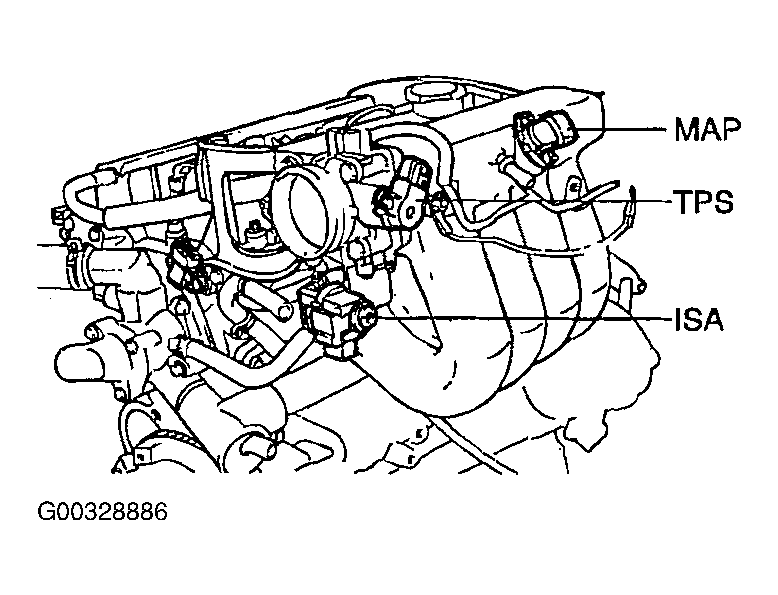

Fig 8: Locating Manifold Absolute Pressure (MAP) Sensor, Throttle Position Sensor (TPS), & Idle Speed Control Actuator (ISA)
G00328886Courtesy of KIA MOTORS AMERICA, INC.

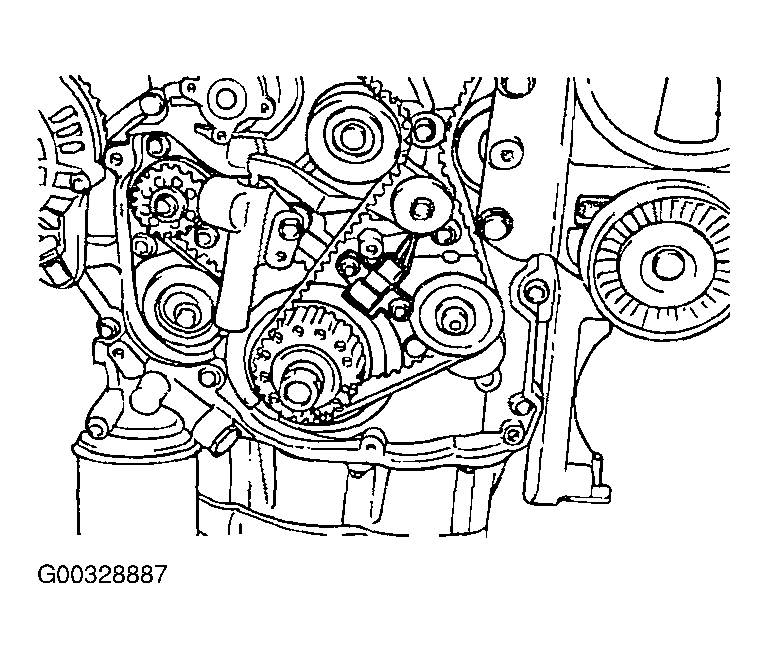

Fig 9: Locating Crankshaft Position (CKP) Sensor
G00328887Courtesy of KIA MOTORS AMERICA, INC.

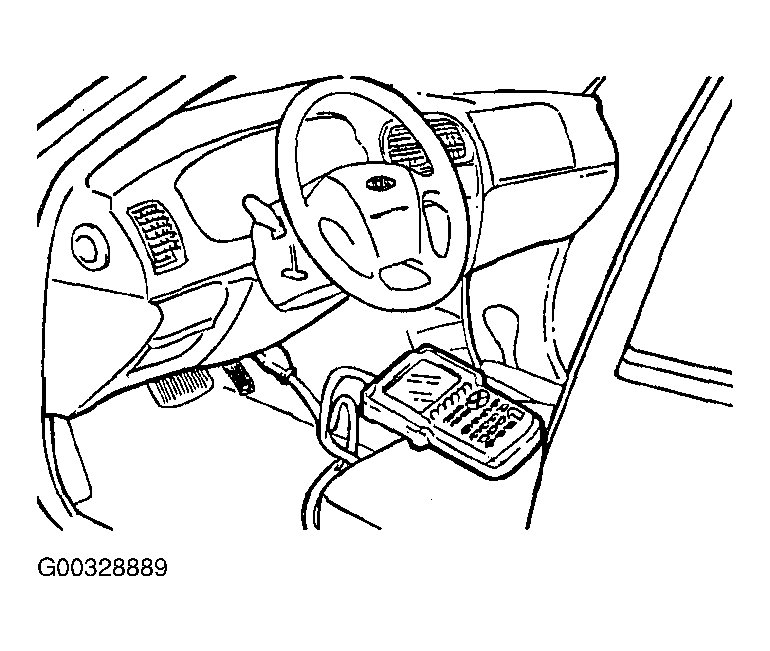

Fig 10: Locating Data Link Connector (16 Pin)
G00328889Courtesy of KIA MOTORS AMERICA, INC.

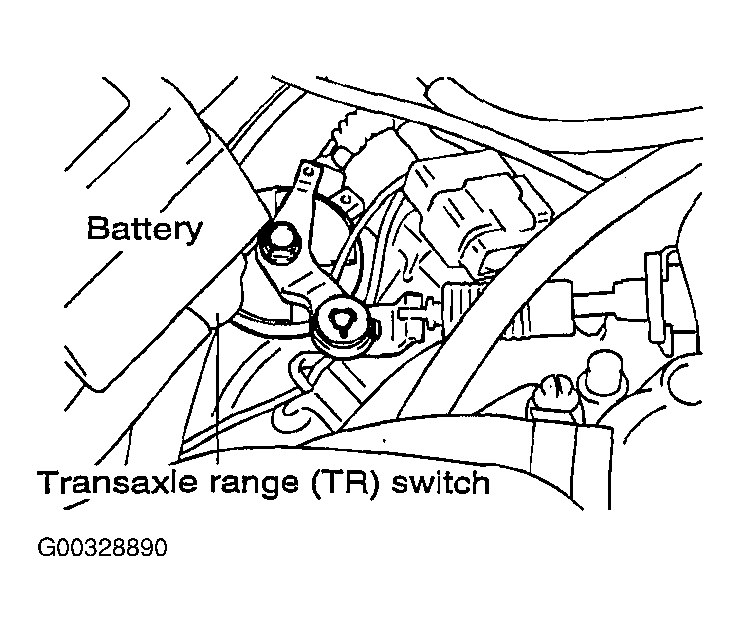

Fig 11: Locating Transaxle Range (TR) Switch
G00328890Courtesy of KIA MOTORS AMERICA, INC.

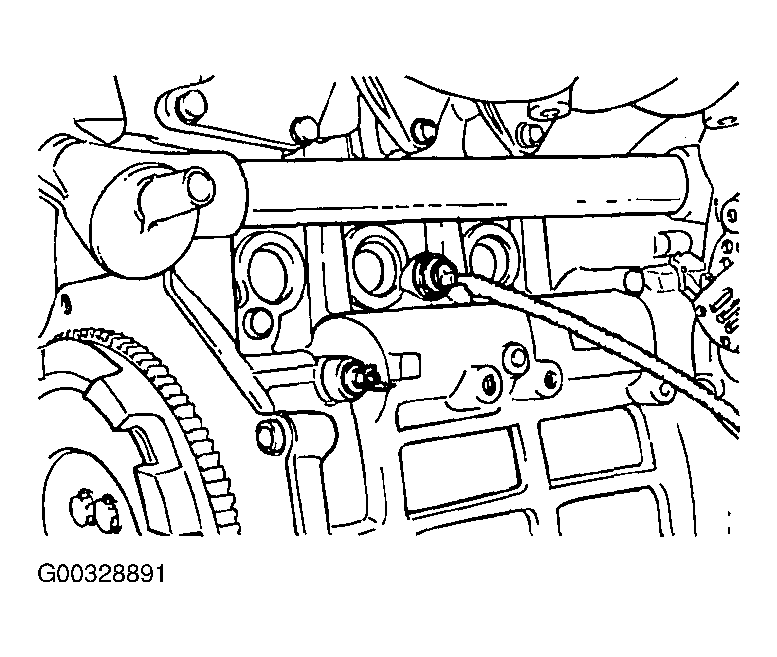

Fig 12: Locating Knock Sensor
G00328891Courtesy of KIA MOTORS AMERICA, INC.

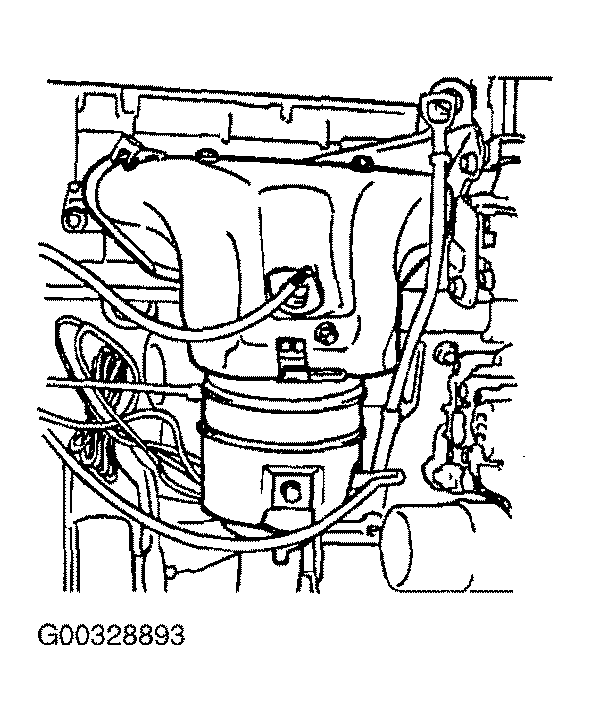

Fig 13: Locating Heated Oxygen Sensor (HO2S)
G00328893Courtesy of KIA MOTORS AMERICA, INC.
Fig 14: Locating Injectors
G00328895Courtesy of KIA MOTORS AMERICA, INC.
