Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Condensor | Near top rear of engine. See Figure. |
| Data Link Connector | Left front of engine compartment. See Figure. |
| ETWIS | Left side of dash. See Figure. |
| Generator | Front of engine. See Figure. |
| Horn | Left front of engine compartment. See Figure. |
| IG Coil 1 | Rear of engine. See Figure. |
| IG Coil 2 | Left front of engine compartment. See Figure. |
| Mirror Defroster LH | In left door mirror. See Figure. |
| Mirror Defroster RH | In right door mirror. See Figure. |
| OBD-II Check Connector | Left side of dash. See Figure. |
| Pretensioner LH | On left "B" pillar. See Figure. |
| Pretensioner RH | On right "B" pillar. See Figure. |
| Rear Defroster | At rear window. See Figure. |
| Resistor | Behind right side of dash. See Figure. |
| Seat Heater | In left front seat. See Figure. |

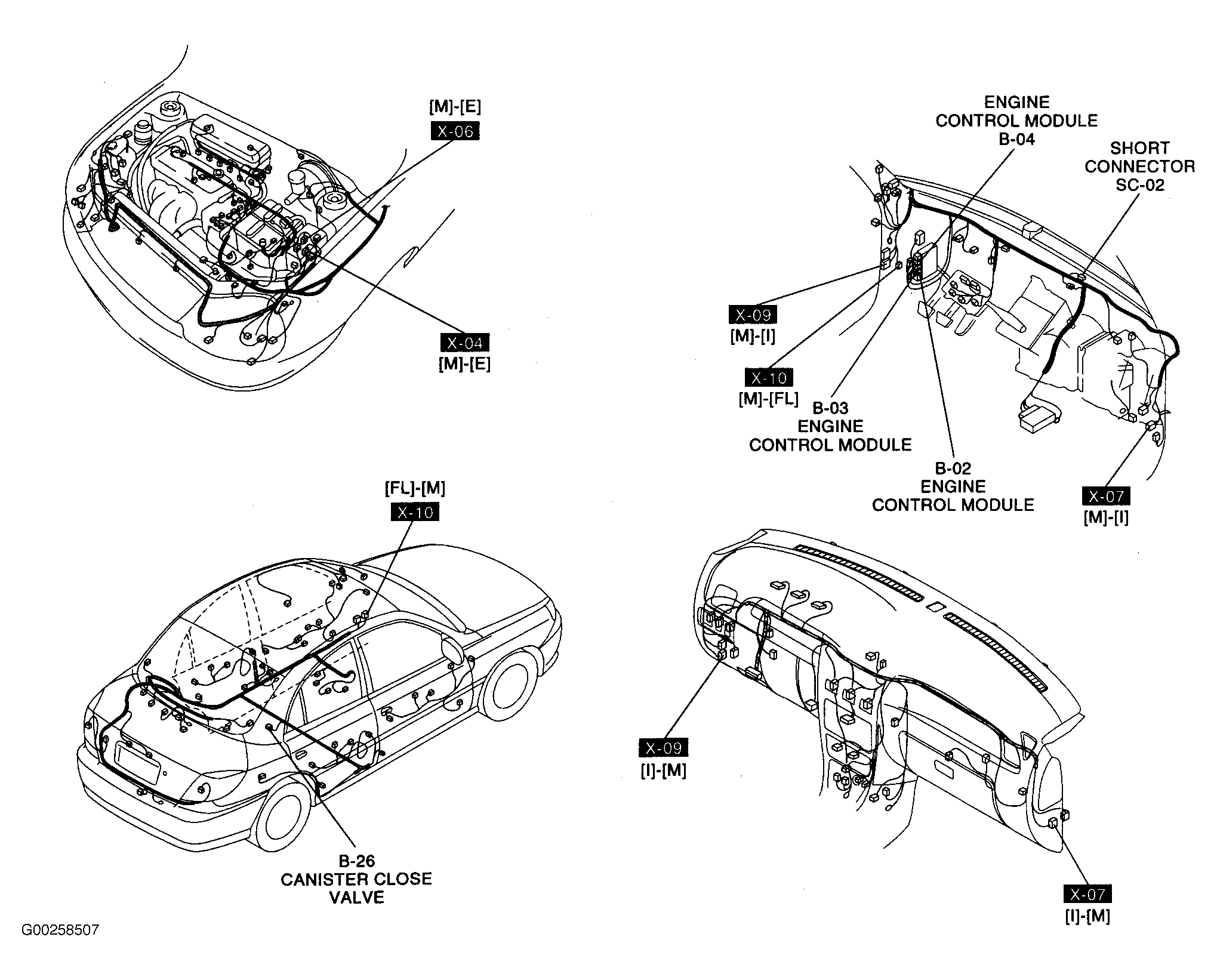

| Short Connector (SC-02) | Under center of dash. See Figure. |
| Short Connector (SC-03) | Under left side of dash. See Figure. |

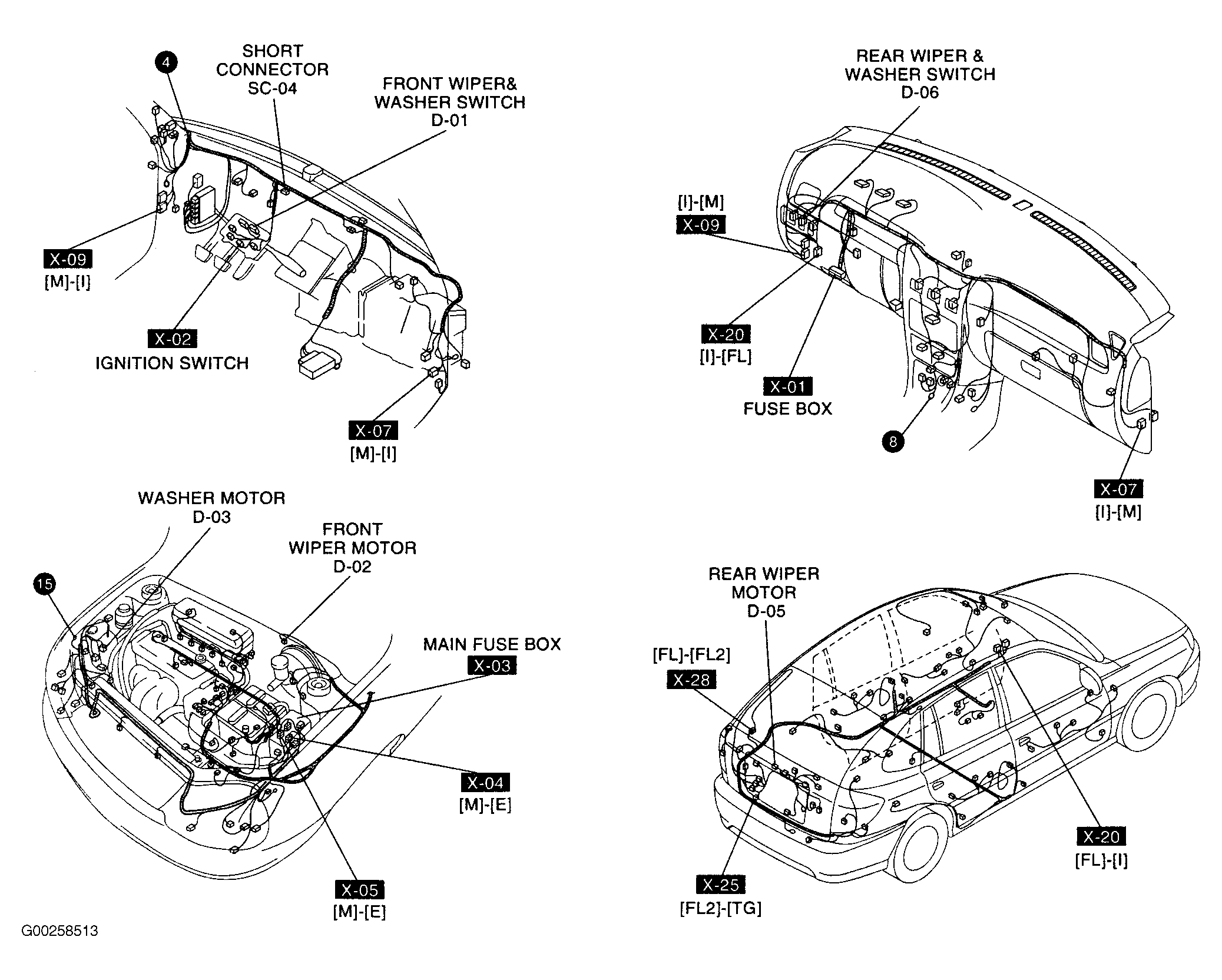

| Short Connector (SC-04) | Under left side of dash. See Figure. |
| Short Connector (SC-05) | At left kick panel. See Figure. |
| Short Connector (SC-08) | Near base of left "B" pillar. See Figure. |
| Short Connector (SC-10) | Left side of engine compartment. See Figure. |
