Electrical Component Locator: Switches
SWITCHES LOCATION
| Component | Location |
|---|---|
| Back-Up Lamp Switch | On transaxle rear cover. See Figure. |
| Driver Seat Buckle Switch (Connector) | Under driver's seat. See Figure. |
| Front Door Switch LH | At left "B" pillar. See Figure. |
| Front Door Switch RH | At right "B" pillar. See Figure. |
| Hood Switch | Right front of engine compartment. See Figure. |
| Ignition Lock Switch | Top of brake pedal assembly. See Figure. |
| Kick Down Switch | Top of transaxle. See Figure. |
| Oil Pressure Switch | On right side of engine block. See Figure. |
| Over Drive Switch | Behind shift lever assembly. See Figure. |
| Parking Brake Switch | At base of parking brake lever. See Figure. |
| Passenger Seat Buckle Switch (Connector) | Under front passenger's seat. See Figure. |
| Power Steering Switch | Right front of engine compartment. See Figure. |
| Rear Door Switch LH | At left "C" pillar. See Figure. |
| Rear Door Switch RH | At right "C" pillar. See Figure. |
| Seat Belt Switch (Driver) | Under driver's seat. See Figure. |
| Stop Lamp Switch | Top of brake pedal assembly. See Figure. |
| Tailgate Lock Switch | Right side of tailgate. See Figure. |
| Tailgate Room Switch | Lower left side of tailgate. See Figure. |
| Tailgate Unlock Switch | Right side of tailgate. See Figure. |
| Transaxle Range Switch | Top of transaxle. See Figure. |
| Trunk Switch | Center rear of trunk. See Figure. |

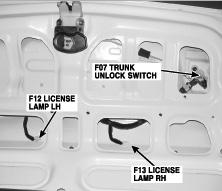

| Trunk Unlock Switch | Inside right rear of trunk lid. See Figure. |
