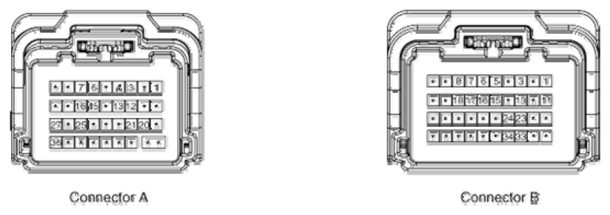

Harness Connector
PIN FUNCTION CHART
| Pin | Function (Connector A) | Pin | Function (Connector B) |
|---|---|---|---|
| 1 | Ignition | 1 | Passenger Seat Belt Pretensioner Low |
| 2 | (2nd stage) Passenger Airbag Low | 2 | - |
| 3 | (1st stage) Passenger Airbag Low | 3 | Driver Seat Belt Pretensioner Low |
| 4 | Driver Front Impact Sensor Low | 4 | - |
| 5 | - | 5 | Driver Side Airbag Low |
| 6 | Passenger Front Impact Sensor Low | 6 | Passenger Side Airbag Low |
| 7 | (1st stage) Driver Airbag Low | 7 | Passenger Curtain Airbag Low |
| 8 | (2nd stage) Driver Airbag Low | 8 | Driver Curtain Airbag Low |
| 9 | - | 9 | - |
| 10 | - | 10 | - |
| 11 | (2nd stage) Passenger Airbag High | 11 | Passenger Seat Belt Pretensioner High |
| 12 | (1st stage) Passenger Airbag High | 12 | - |
| 13 | Driver Front Impact Sensor High | 13 | Driver Seat Belt Pretensioner High |
| 14 | - | 14 | - |
| 15 | Passenger Front Impact Sensor High | 15 | Driver Side Airbag High |
| 16 | (1st stage) Driver Airbag High | 16 | Passenger Side Airbag High |
| 17 | (2nd stage) Driver Airbag High | 17 | Passenger Curtain Airbag High |
| 18 | - | 18 | Driver Curtain Airbag High |
| 19 | - | 19 | - |
| 20 | Ground | 20 | - |
| 21 | Crash Output | 21 | Passenger Seat Belt Buckle Switch |
| 22 | - | 22 | - |
| 23 | - | 23 | Driver Side Impact Sensor High |
| 24 | - | 24 | Passenger Side Impact Sensor High |
| 25 | Airbag Warning Lamp | 25 | - |
| 26 | - | 26 | - |
| 27 | CAN-High | 27 | - |
| 28 | Short Bar | 28 | - |
| 29 | Short Bar | 29 | - |
| 30 | - | 30 | - |
| 31 | - | 31 | - |
| 32 | Telltale Warning Lamp | 32 | Driver Seat Track-Position Sensor |
| 33 | 33 | Driver Side Impact Sensor Low | |
| 34 | - | 34 | Passenger Side Impact Sensor Low |
| 35 | - | 35 | Driver Seat Belt Buckle Switch |
| 36 | CAN-Low | 36 | - |
| 37 | - | ||
| 38 | - | ||
| 39 | - | ||
| 40 | - |
