Engine Control System - 1.6L
>>
Engine Control Module (ECM)
>>
Schematic Diagrams
>>
Circuit Diagram
April 5, 2026:
LEMON Manuals is launched!
Read the announcement.
Circuit Diagram
(M/T)

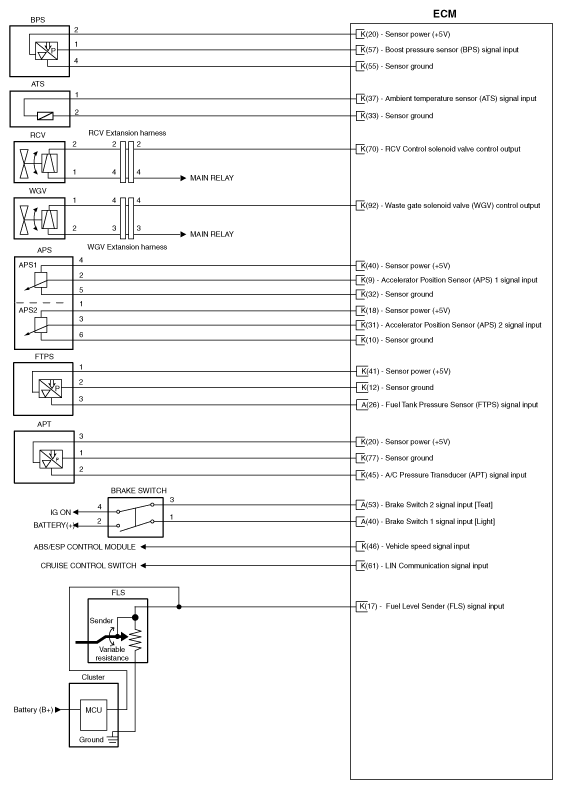

Fig 1: Engine Control/Fuel System Circuit Diagram - M/T (1 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

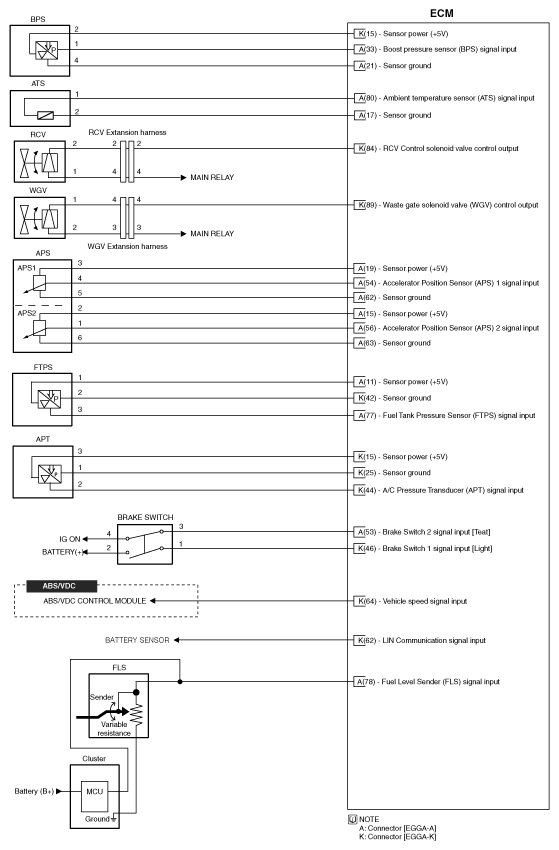

Fig 2: Engine Control/Fuel System Circuit Diagram - M/T (2 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

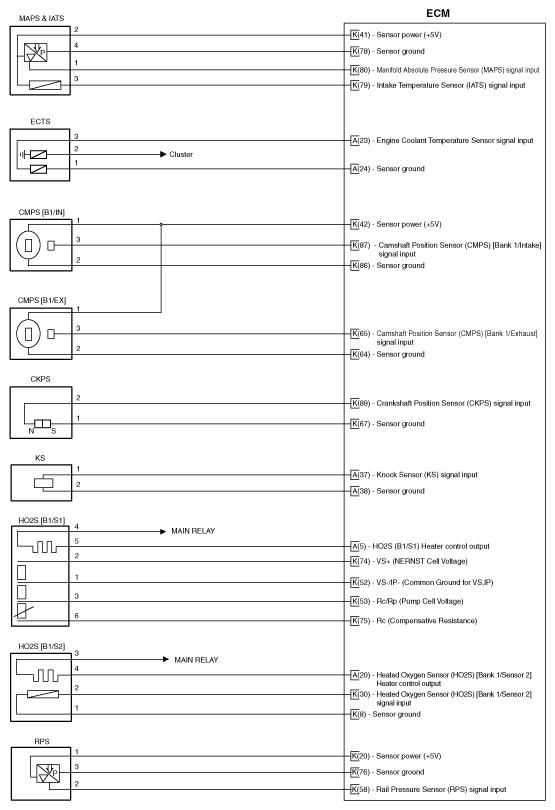

Fig 3: Engine Control/Fuel System Circuit Diagram - M/T (3 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

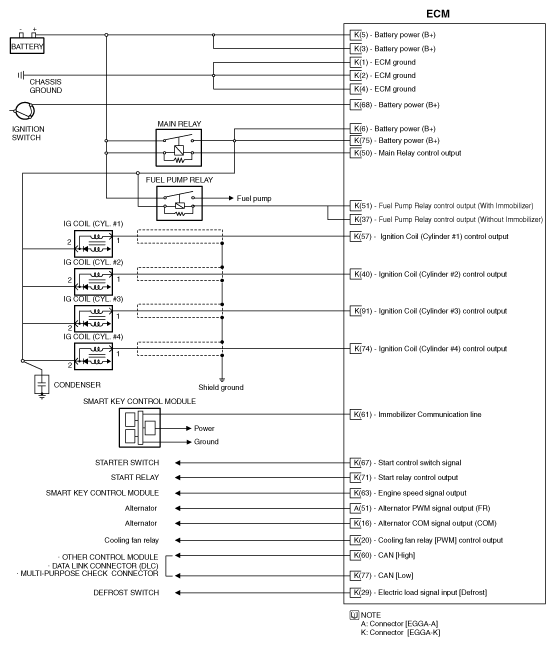

Fig 4: Engine Control/Fuel System Circuit Diagram - M/T (4 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.
(A/T)

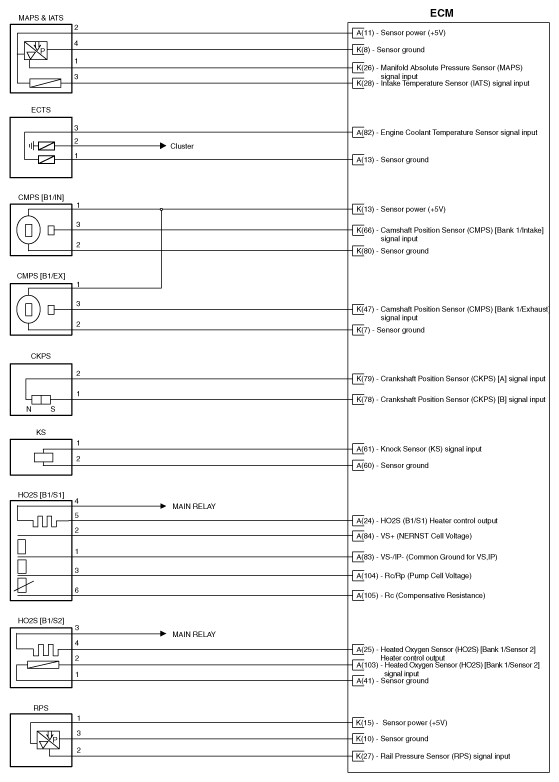

Fig 5: Engine Control/Fuel System Circuit Diagram - A/T (1 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

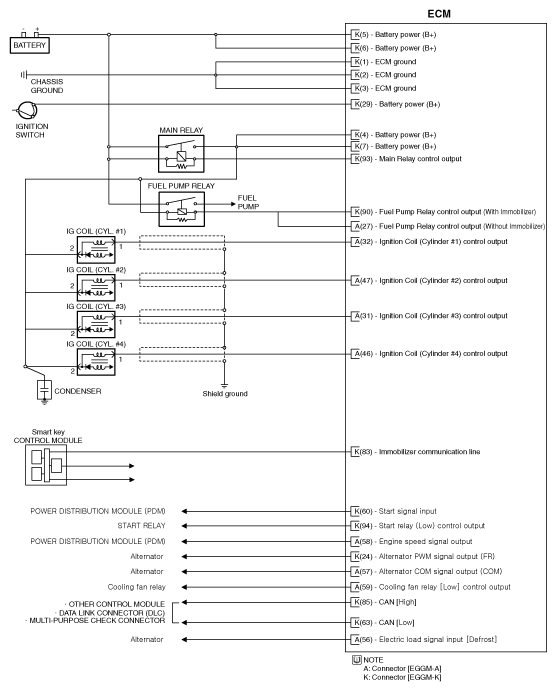

Fig 6: Engine Control/Fuel System Circuit Diagram - A/T (2 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

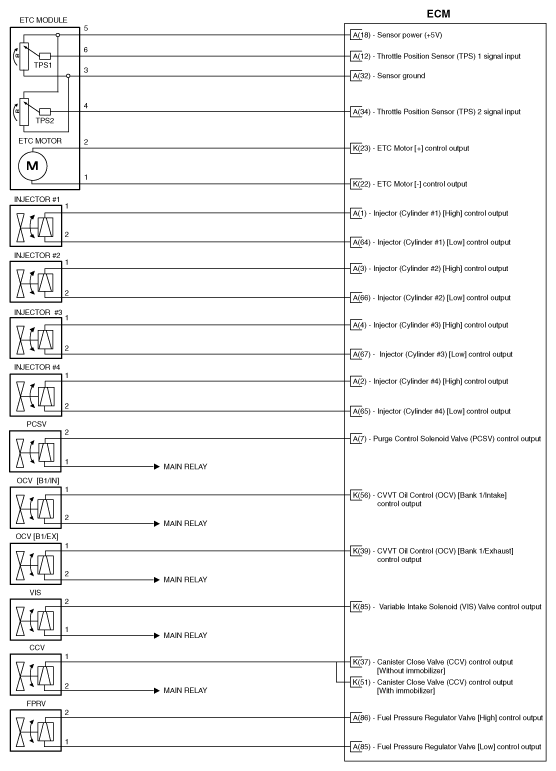

Fig 7: Engine Control/Fuel System Circuit Diagram - A/T (3 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.

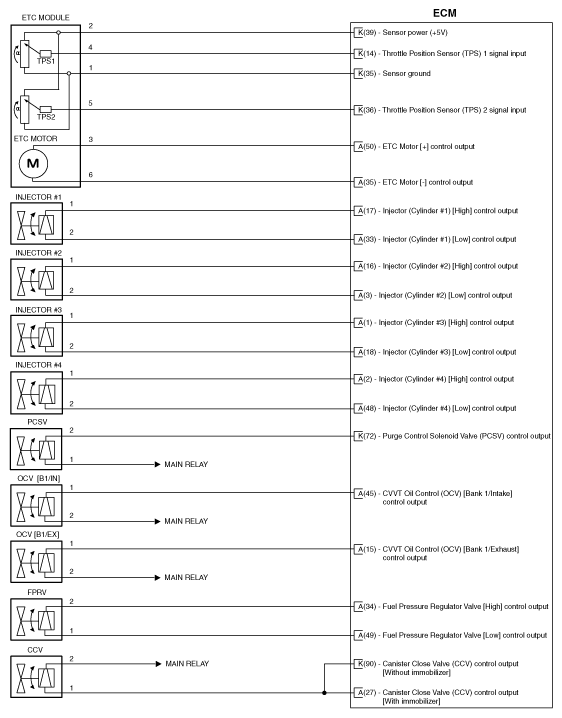

Fig 8: Engine Control/Fuel System Circuit Diagram - A/T (4 Of 4)
Courtesy of KIA MOTORS AMERICA, INC.
