Power Window Main Switch

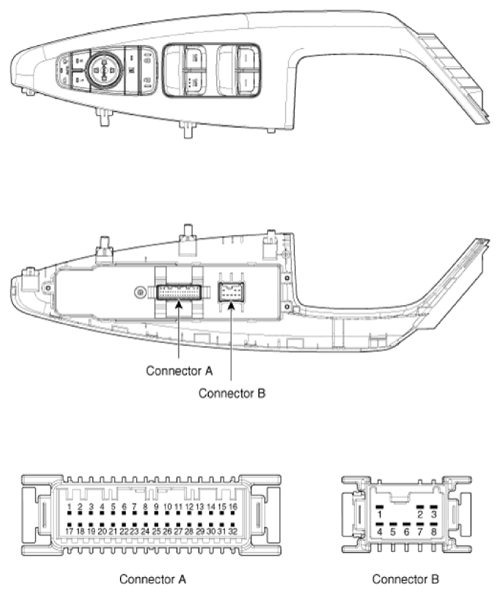

CONNECTOR PIN DESCRIPTION (A)
| Pin | Function |
|---|---|
| 1 | IMS Switch 1 |
| 2 | IMS Switch 2 |
| 3 | IMS Switch Set |
| 4 | Front left door switch |
| 5 | Front left door unlock switch |
| 6 | - |
| 7 | - |
| 8 | Front left door Enable |
| 9 | Front left power window (Down) |
| 10 | Front left power window (Up) |
| 11 | Courtesy lamp |
| 12 | Puddle lamp |
| 13 | - |
| 14 | - |
| 15 | Body-CAN (High) |
| 16 | Body-CAN (Low) |
| 17 | Ground |
| 18 | - |
| 19 | Mirror sensor ground |
| 20 | Mirror horizontal |
| 21 | Mirror center |
| 22 | Mirror vertical |
| 23 | Mirror sensor power |
| 24 | Mirror horizontal sensor |
| 25 | Mirror vertical sensor |
| 26 | - |
| 27 | - |
| 28 | - |
| 29 | - |
| 30 | - |
| 31 | IGN1 |
| 32 | Battery (+) |
CONNECTOR PIN DESCRIPTION (B)
| Pin | Function |
|---|---|
| 1 | Ground |
| 2 | - |
| 3 | Battery (+)_power |
| 4 | Front left door lock switch |
| 5 | Front left door unlock switch |
| 6 | Mirror folding switch |
| 7 | Mirror unfolding switch |
| 8 | Battery (+)_Front left |
