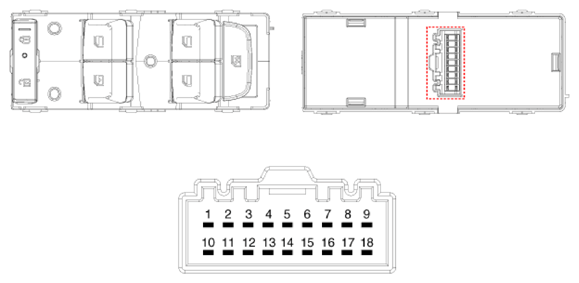

Power Window Main Switch
[Driver Safety Power Window Switch]
| Pin | Function |
|---|---|
| 1 | Battery (+) |
| 2 | Front window up signal (RH) |
| 3 | Front window down signal (RH) |
| 4 | Illumination (+) |
| 5 | Door lock switch |
| 6 | Door unlock switch |
| 7 | Ground (Front LH) |
| 8 | Door lock indicator |
| 9 | Driver safety power window |
| 10 | Rear window lock (RH) |
| 11 | Rear window down signal (RH) |
| 12 | Rear window up signal (RH) |
| 13 | Rear window lock (LH) |
| 14 | Rear window up signal (LH) |
| 15 | - |
| 16 | - |
| 17 | Rear window down signal (LH) |
| 18 | Ground |
[Auto Down + Door Lock Power Window Switch]
| Pin | Function |
|---|---|
| 1 | Battery (+) |
| 2 | Front window up signal (RH) |
| 3 | Front window down signal (RH) |
| 4 | Illumination (+) |
| 5 | Door lock switch |
| 6 | Door unlock switch |
| 7 | Front window down (LH) |
| 8 | Door lock indicator |
| 9 | Front window up (LH) |
| 10 | Rear window lock (RH) |
| 11 | Rear window down signal (RH) |
| 12 | Rear window up signal (RH) |
| 13 | Rear window lock (LH) |
| 14 | Rear window up signal (LH) |
| 15 | Battery (+) (LH) |
| 16 | - |
| 17 | Rear window down signal (LH) |
| 18 | Ground |
