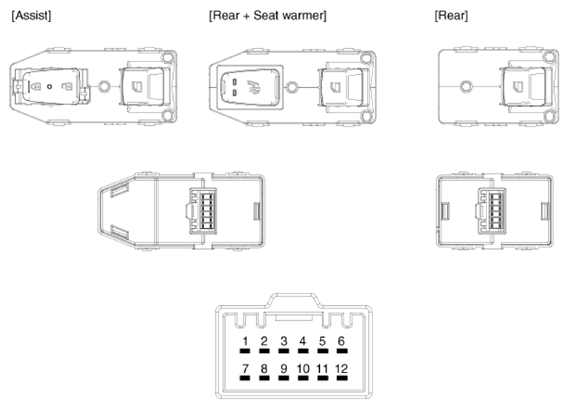

Power Window Sub Switch
[Assist Power Window Switch]
| Pin | Function |
|---|---|
| 1 | Battery (+) (RH) |
| 2 | Door lock switch |
| 3 | Front window up (RH) |
| 4 | Door unlock switch |
| 5 | Front window down (RH) |
| 6 | Door lock indicator |
| 7 | Front window down signal (RH) |
| 8 | Ground |
| 9 | - |
| 10 | Front window up signal (RH) |
| 11 | Illumination (+) |
| 12 | Battery (+) |
[Rear Power Window + Seat Warmer Switch]
| Pin | Function |
|---|---|
| 1 | Battery (+) (RH) |
| 2 | Seat warmer indicator (High) |
| 3 | Rear window up (RH) |
| 4 | Seat warmer indicator (Low) |
| 5 | Rear window down (RH) |
| 6 | Seat warmer switch |
| 7 | Rear window down signal (RH) |
| 8 | Ground |
| 9 | - |
| 10 | Rear window up signal (RH) |
| 11 | Illumination (+) |
| 12 | Rear window lock |
