Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| ABS Fuse Block (P101) | Beneath Left Front Seat. See Figure . |
| Air Suspension In-Line Fuse (P123) | Beneath Right Front Seat. See Figure . |
| Air Suspension In-Line Maxi Fuse (P122) | Beneath Right Front Seat. See Figure . |

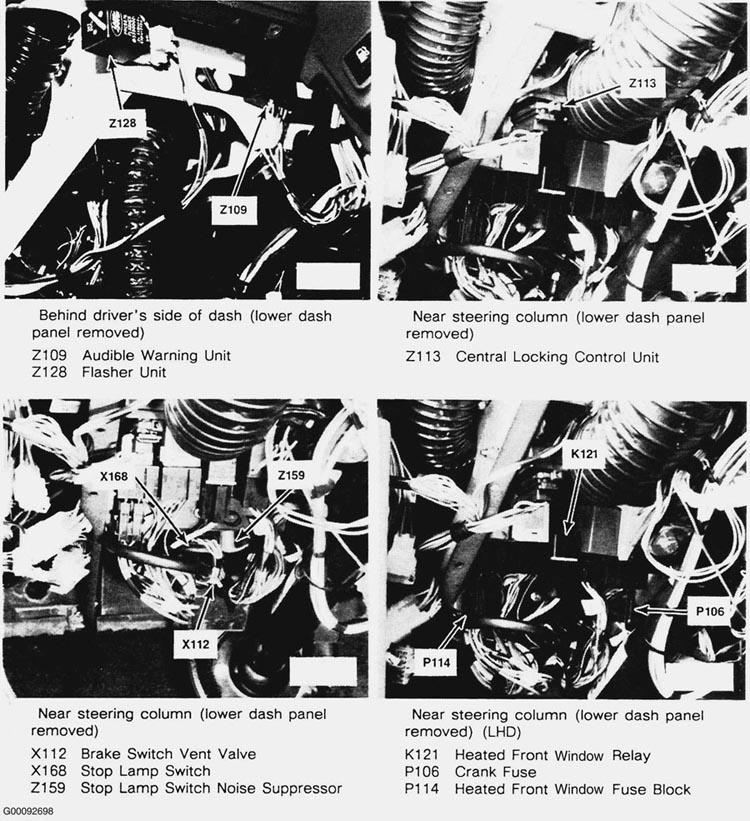

| Crank Fuse (P106) | Near Steering Column, Above Lower Dash Panel. See Figure . |

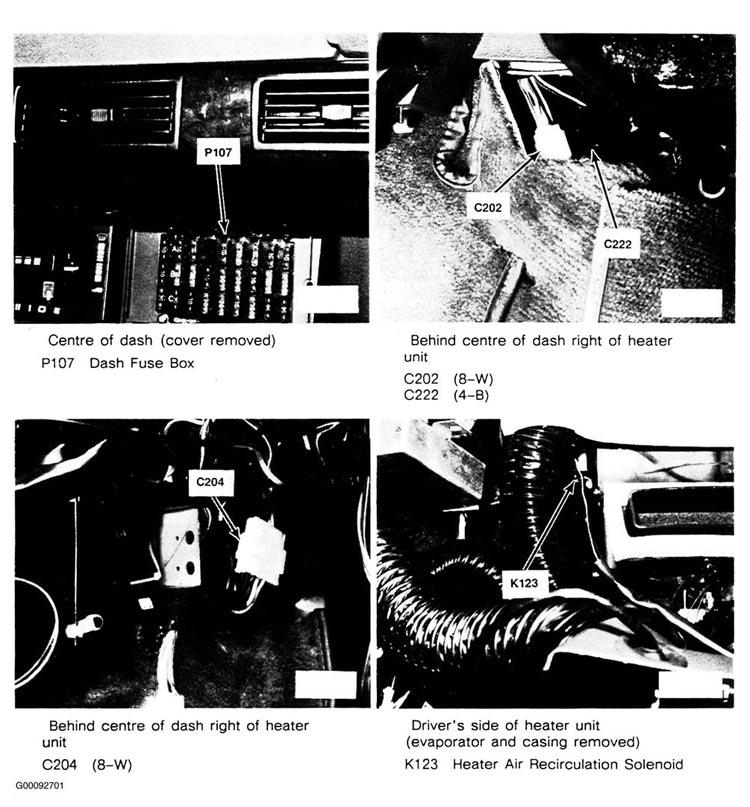

| Dash Fuse Box (P107) | Center Of Dash, Behind Cover. See Figure . |

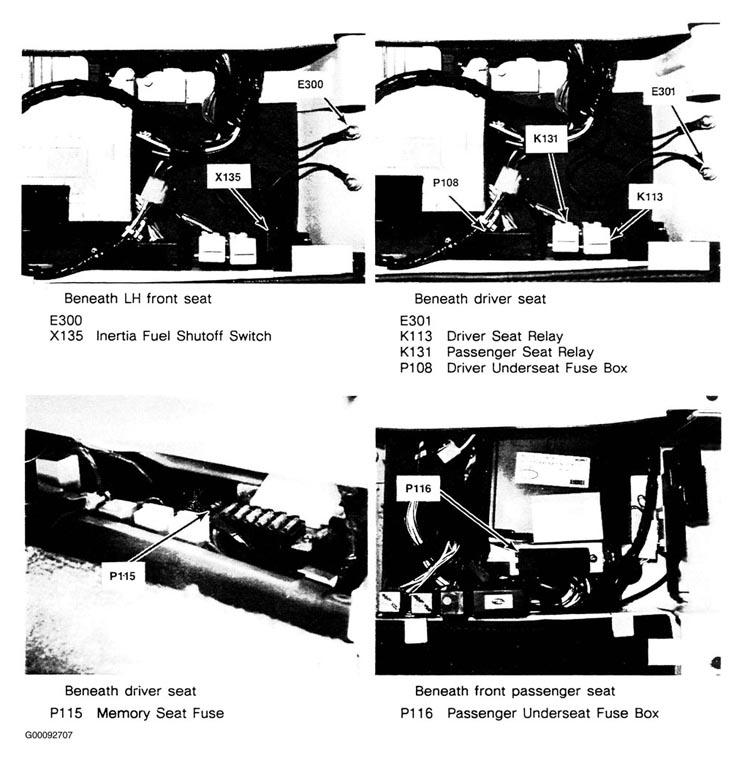

| Driver Underseat Fuse Box (P108) | Beneath Driver Seat. See Figure . |
| Fuel Injection Fuse (P111) | Beneath Right Front Seat. See Figure . |
| Fuel Pump Fuse (P112) | Beneath Right Front Seat. See Figure . |

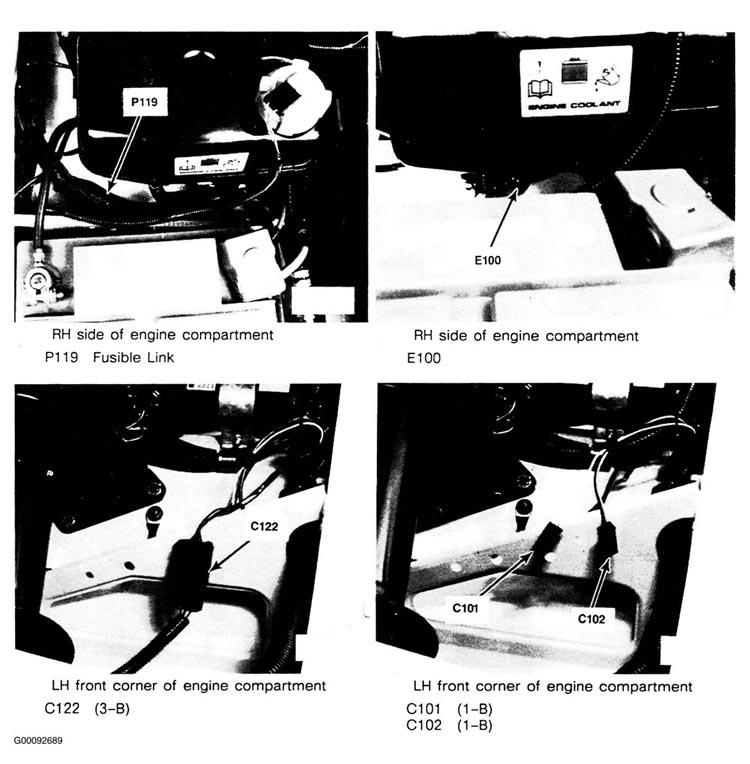

| Fusible Link (P119) | Right Side Of Engine Compartment Behind Battery. See Figure . |
| Heated Front Window Fuse Block (P114) | Near Steering Column, Above Lower Dash Panel. See Figure . |
| Memory Seat Fuse (P115) | Beneath Driver's Seat. See Figure . |
| Passenger Underseat Fuse (P116) | Beneath Front Passenger Seat. See Figure . |
| Refrigerator Fuse (P121) | Right Side Of Luggage Compartment. |
