Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

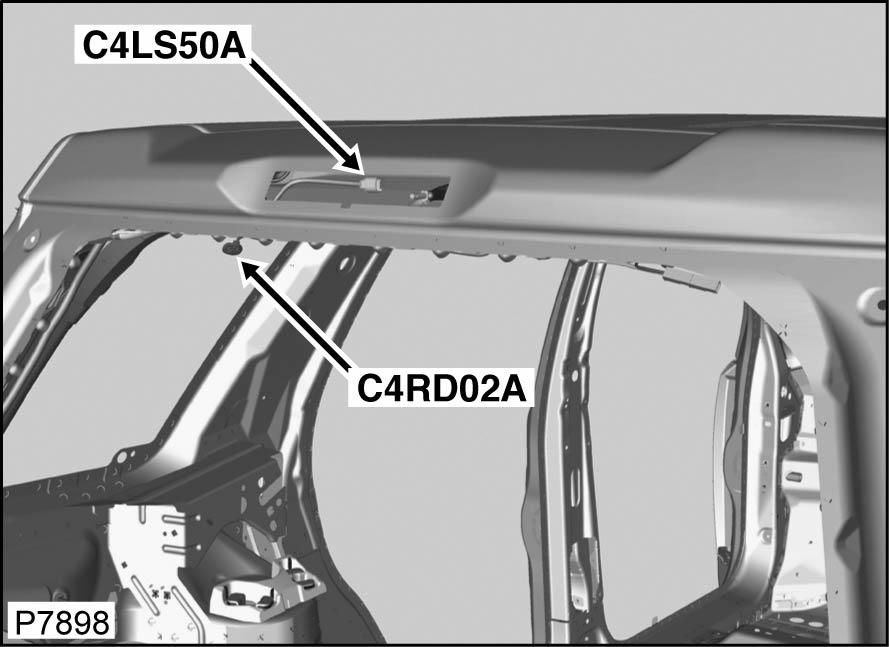

| C4LS50A (Black, 2 Pin) | Left rear of roof. See Figure. |

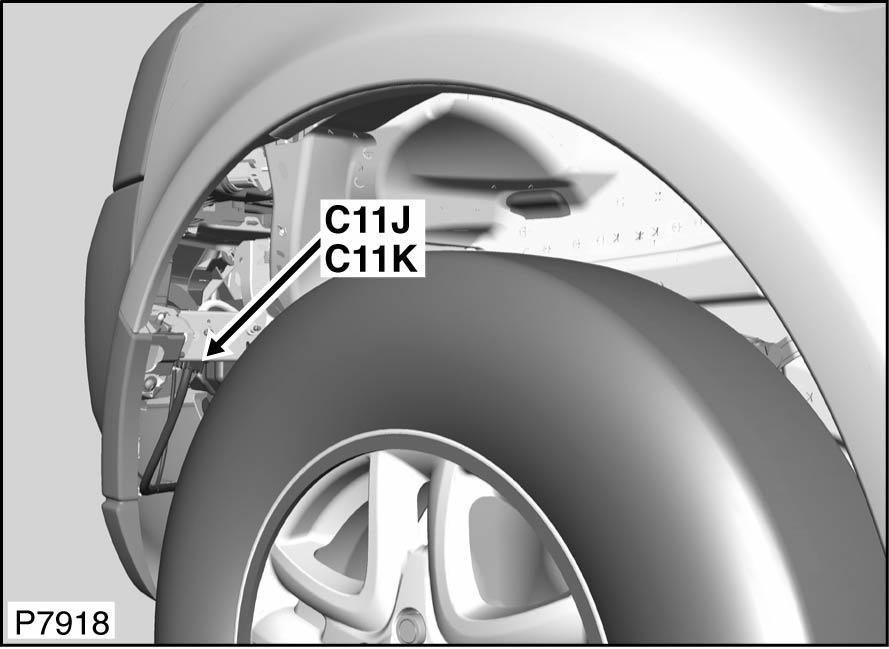

| C11J (Dark Gray, 12 Pin) | Behind left corner of front bumper. See Figure. |
| C11K (Dark Gray, 12 Pin) | Behind left corner of front bumper. See Figure. |

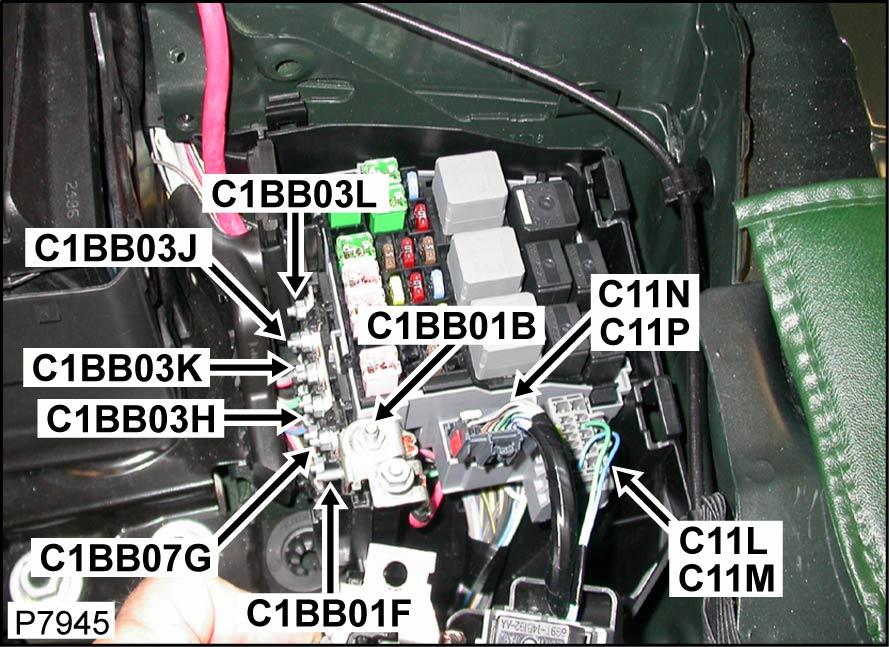

| C11L (Light Gray, 14 Pin) | Left side of engine compartment. See Figure. |
| C11M (Light Gray, 14 Pin) | Left side of engine compartment. See Figure. |
| C11N (Dark Gray, 22 Pin) | Left side of engine compartment. See Figure. |
| C11P (Dark Gray, 22 Pin) | Left side of engine compartment. See Figure. |

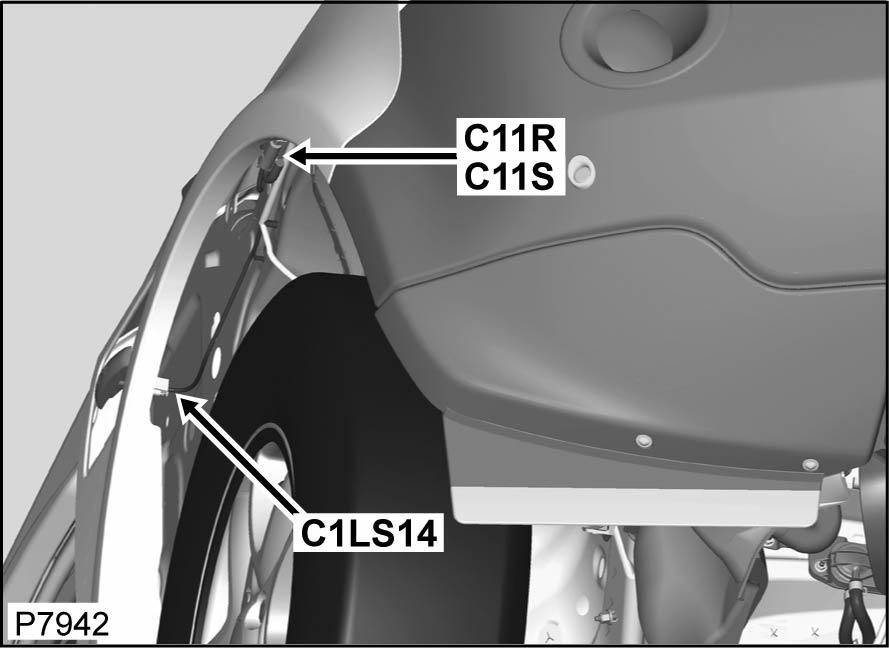

| C11R (Black, 2 Pin) | Behind right front wheel arch liner. See Figure. |
| C11S (Gray, 2 Pin) | Behind right front wheel arch liner. See Figure. |

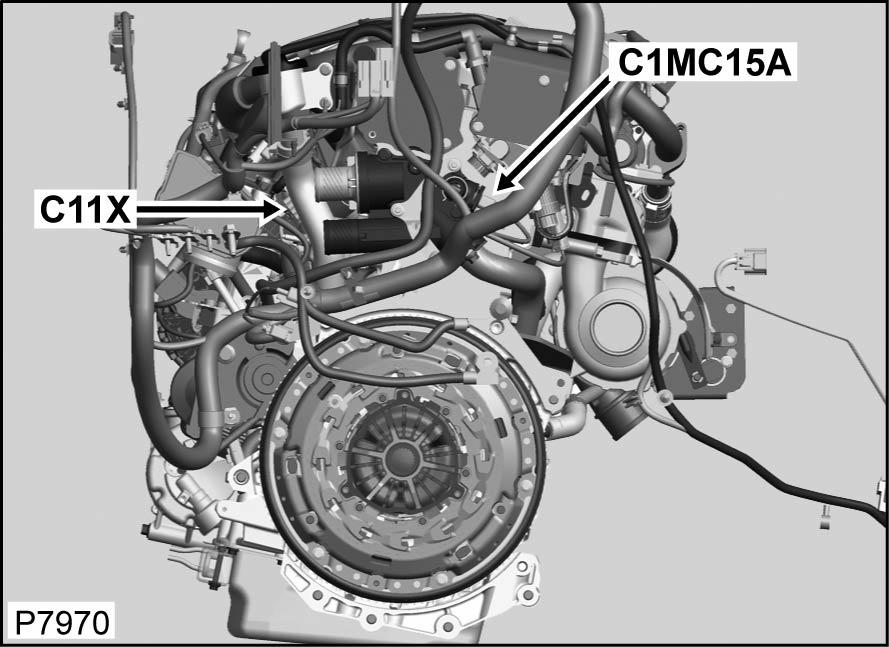

| C11X (Gray, 4 Pin) | Left rear of engine. See Figure. |
| C12C (Black, 2 Pin) | Behind glove compartment. See Figure. |
| C12D (Black, 2 Pin) | Behind glove compartment. See Figure. |
| C12E (Black, 2 Pin) | Behind glove compartment. See Figure. |
| C12F (Black, 2 Pin) | Behind glove compartment. See Figure. |
| C12G (Natural, 57 Pin) | Behind glove compartment. See Figure. |
| C12H (Black, 57 Pin) | Behind glove compartment. See Figure. |

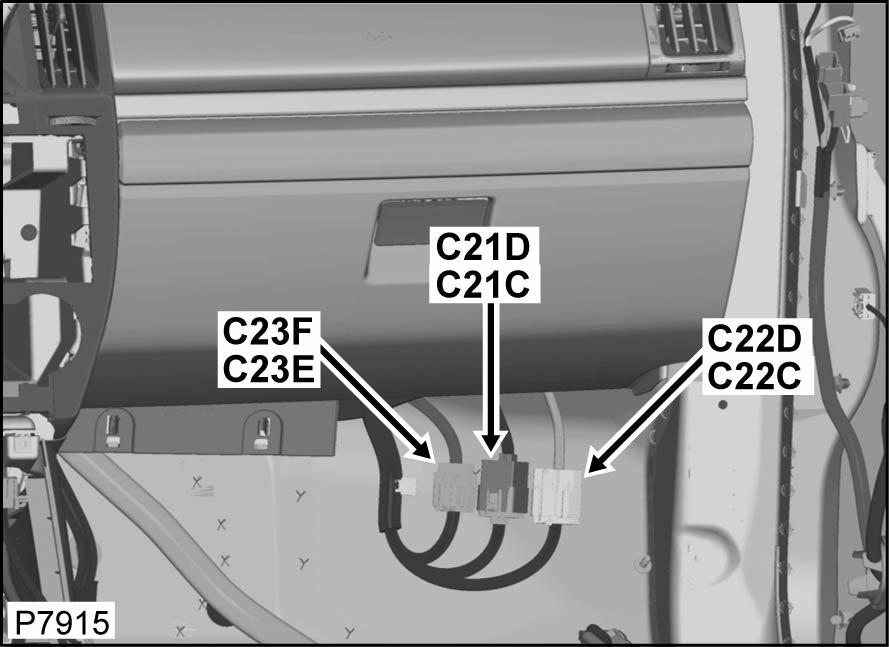

| C21C (Natural, 19 Pin) | Under right side of dash. See Figure. |
| C21D (Natural, 19 Pin) | Under right side of dash. See Figure. |
| C22C (Light Gray, 14 Pin) | Under right side of dash. See Figure. |
| C22D (Light Gray, 14 Pin) | Under right side of dash. See Figure. |
| C23AE (Green, 7 Pin) | Behind center of dash. See Figure. |
| C23AF (Green, 7 Pin) | Under center of dash. See Figure. |
| C23E (Gray, 22 Pin) | Under right side of dash. See Figure. |
| C23F (Gray, 22 Pin) | Under right side of dash. See Figure. |

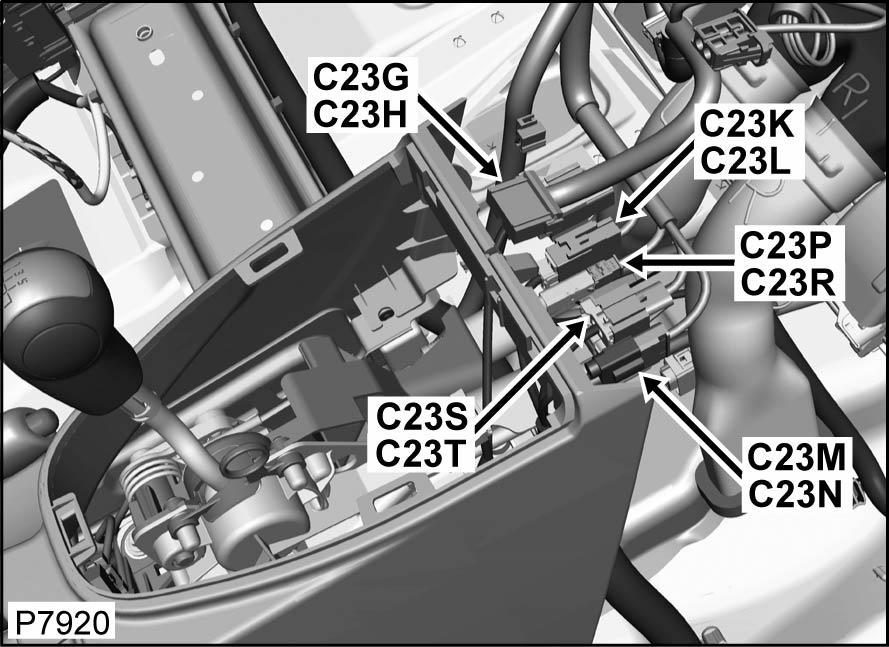

| C23G (Blue, 16 Pin) | Under center console. See Figure. |
| C23H (Blue, 16 Pin) | Under center console. See Figure. |
| C23K (Black, 2 Pin) | Under center console. See Figure. |
| C23L (Black, 2 Pin) | Under center console. See Figure. |
| C23M (Yellow, 2 Pin) | Under center console. See Figure. |
| C23N (1 Pin) | Under center console. See Figure. |
| C23P (Tan, 1 Pin) | Under center console. See Figure. |
| C23S (Black, 2 Pin) | Under center console. See Figure. |
| C23T (Black, 2 Pin) | Under center console. See Figure. |
| C23U (Black, 26 Pin) | At left "D" pillar. See Figure. |
| C23V (Black, 26 Pin) | At left "D" pillar. See Figure. |

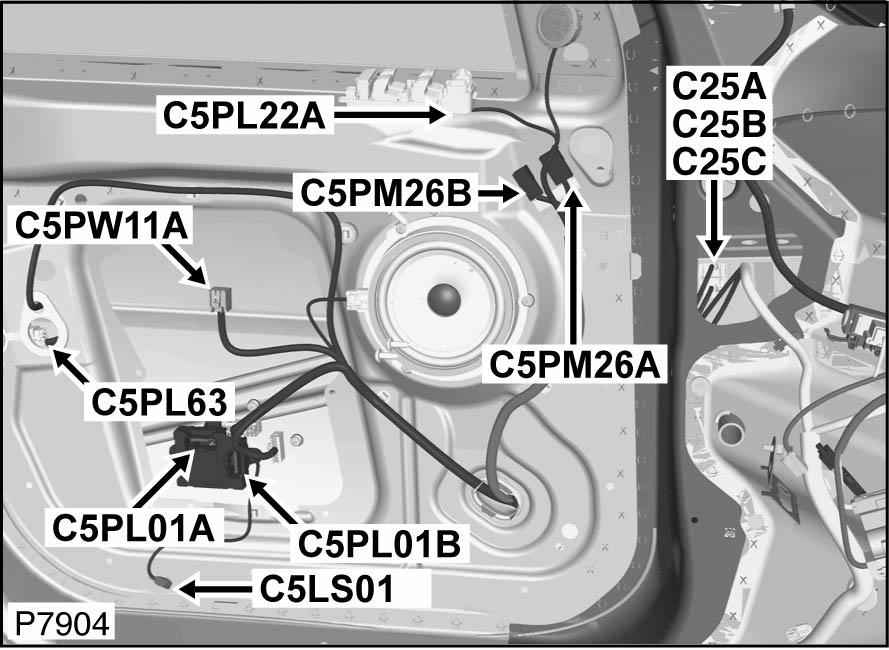

| C25A (Black, 11 Pin) | Behind left kick panel. See Figure. |
| C25B (Black, 22 Pin) | Behind left kick panel. See Figure. |

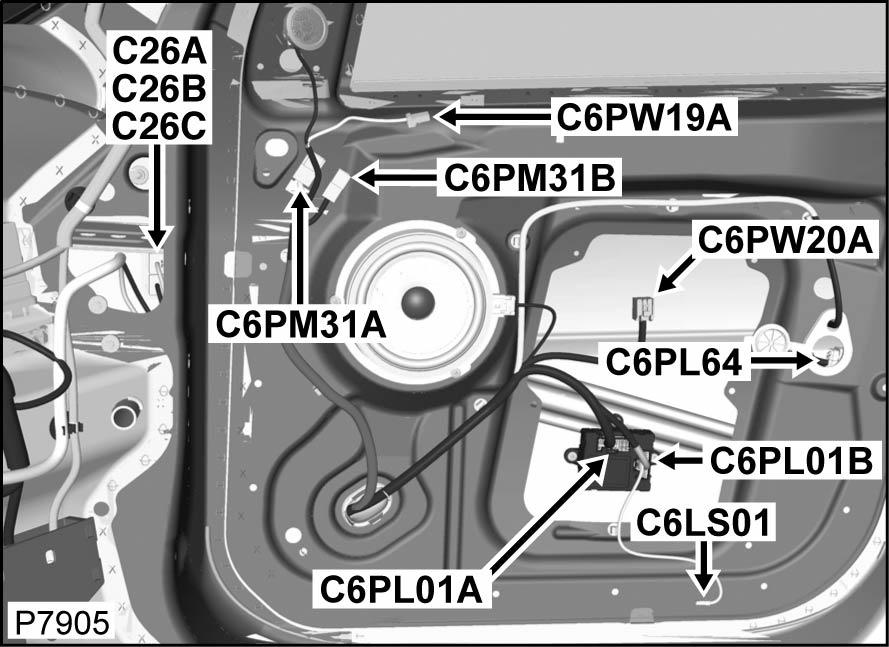

| C26A (Black, 11 Pin) | Behind right kick panel. See Figure. |
| C26B (Black, 22 Pin) | Behind right kick panel. See Figure. |

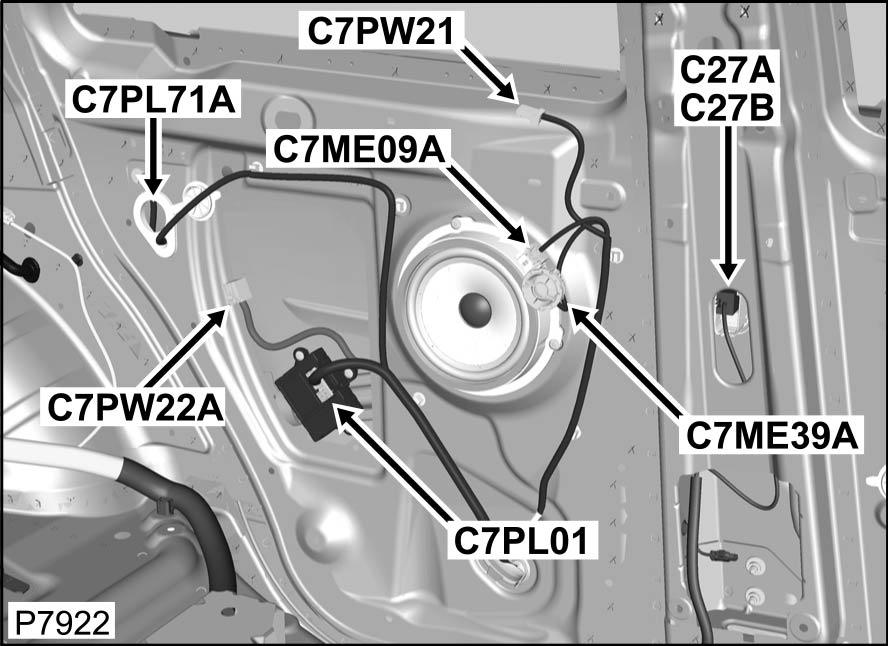

| C27A (Black, 11 Pin) | At left "B" pillar. See Figure. |
| C27B (Black, 22 Pin) | At left "B" pillar. See Figure. |

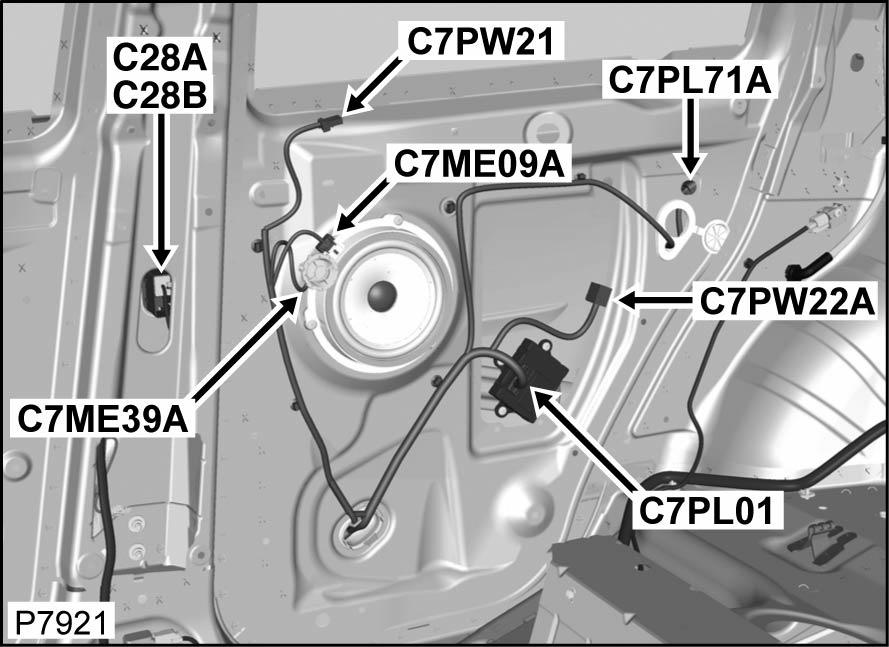

| C28A (Black, 11 Pin) | At right "B" pillar. See Figure. |
| C33G (Light Gray, 14 Pin) | Under center console. See Figure. |
| C33H (Light Gray, 14 Pin) | Under center console. See Figure. |
| C33M1 (Black, 4 Pin) | Under driver's seat. See Figure. |
| C33M2 (Yellow, 2 Pin) | Under driver's seat. See Figure. |
| C33M3 (Orange, 2 Pin) | Under driver's seat. See Figure. |
| C33M4 (Blue, 2 Pin) | Under driver's seat. See Figure. |
| C33M9 (Purple, 2 Pin) | Under driver's seat. See Figure. |

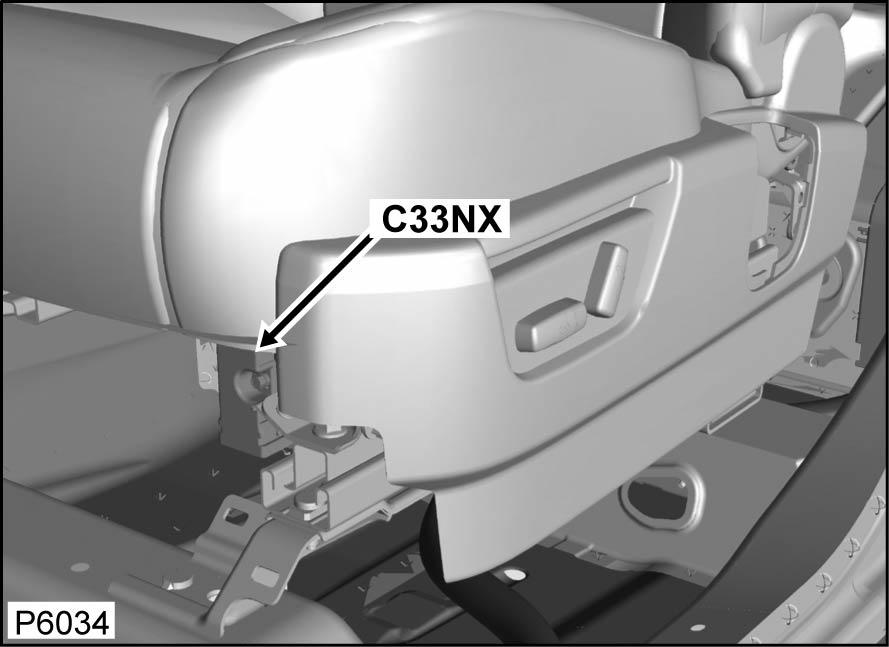

| C33NX (Black, 20 Pin) | Under left front of driver's seat. See Figure. |

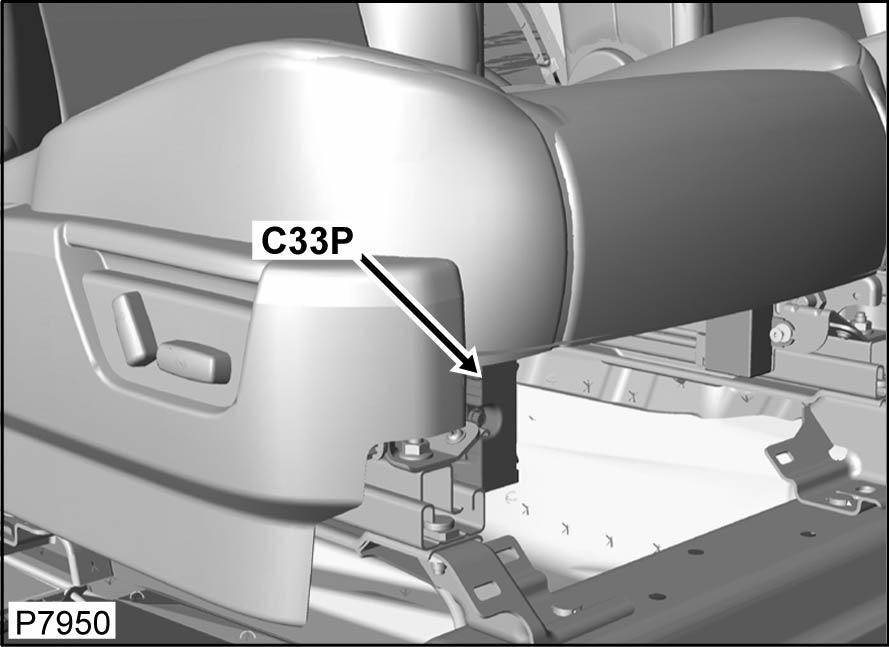

| C33P (Black, 20 Pin) | Under right front of front passenger's seat. See Figure. |
| C33R (Light Gray, 10 Pin) | Behind center headlining. See Figure. |
| C33S (Gray, 10 Pin) | Behind center headlining. See Figure. |
| C33T1 (Black, 4 Pin) | Under front passenger's seat. See Figure. |
| C33T2 (Yellow, 2 Pin) | Under front passenger's seat. See Figure. |
| C33T3 (Orange, 22 Pin) | Under front passenger's seat. See Figure. |
| C33T4 (Blue, 2 Pin) | Under front passenger's seat. See Figure. |
| C33T6 (Brown, 2 Pin) | Under front passenger's seat. See Figure. |

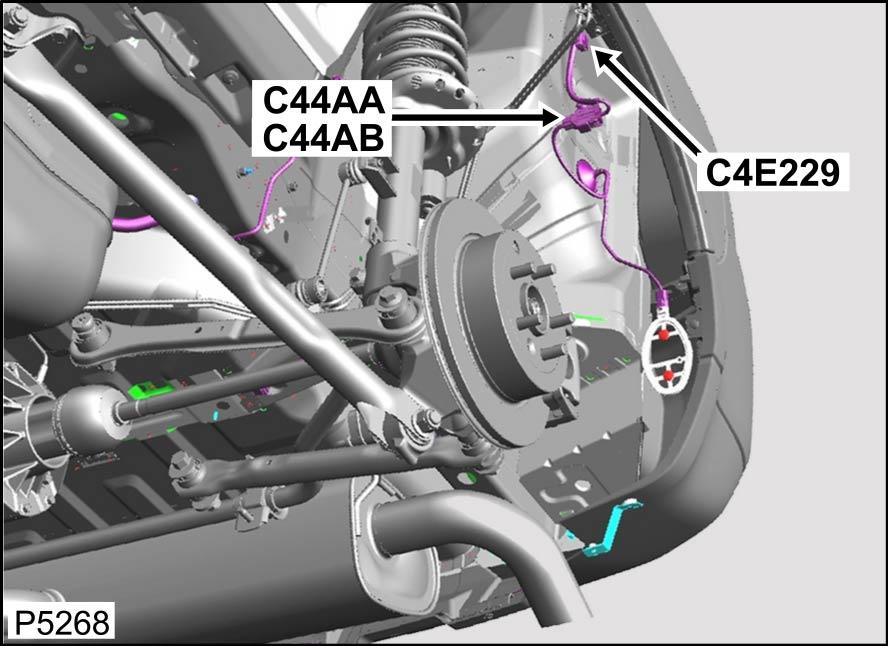

| C44AB (Dark Gray, 4 Pin) | Below left rear wheelwell. See Figure. |
| C44K (Gray, 2 Pin) | Top of left "D" pillar. See Figure. |
| C44L (Light Gray, 2 Pin) | Top of left "D" pillar. See Figure. |
| C44M (Green, 16 Pin) | Near top of left "D" pillar. See Figure. |
| C44N (Green, 16 Pin) | Near top of left "D" pillar. See Figure. |

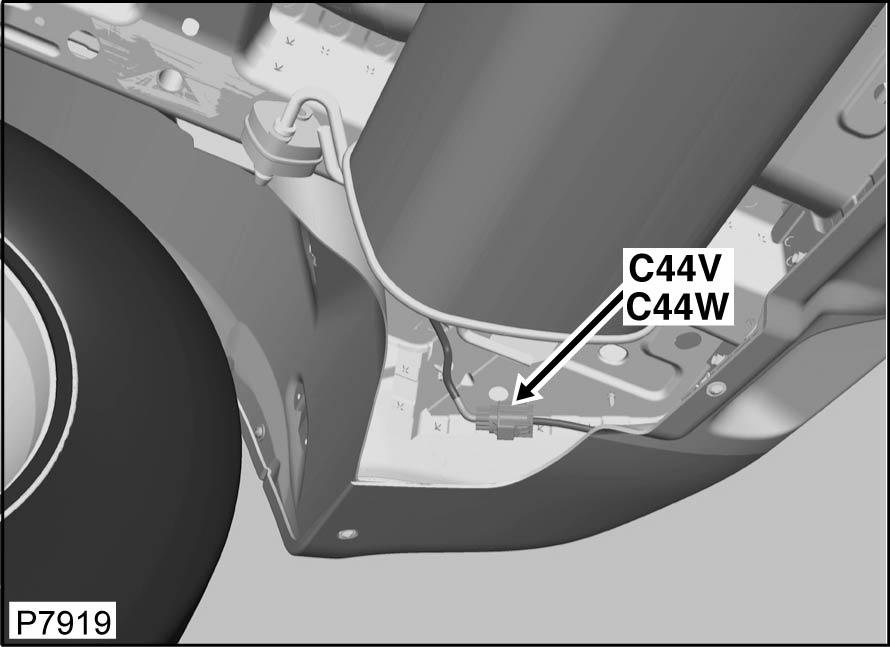

| C44V (Black, 6 Pin) | Under right side of rear bumper. See Figure. |
| C44W (Black, 6 Pin) | Under right side of rear bumper. See Figure. |
| C44X (Light Gray, 13 Pin) | At left "D" pillar. See Figure. |
| C44Y (Light Gray, 13 Pin) | At left "D" pillar. See Figure. |
| C0752 (Driver) (Purple, 2 Pin) | Under driver's seat. See Figure. |
| C0752 (Passenger) (Purple, 2 Pin) | Under passenger's seat. See Figure. |
| C2363 (Driver) (Green, 2 Pin) | Under driver's seat. See Figure. |
| C2363 (Passenger) (Green, 2 Pin) | Under passenger's seat. See Figure. |

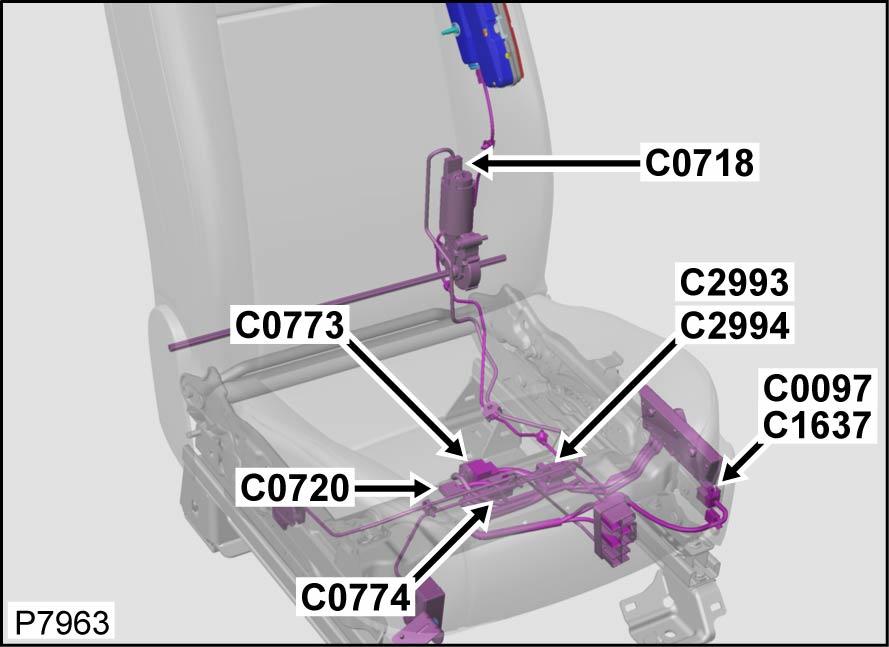

| C2993 (Green, 4 Pin) | Under driver's seat. See Figure. |
| C2994 (Green, 4 Pin) | Under driver's seat. See Figure. |
| C3025 (Driver) (Black, 2 Pin) | Under driver's seat. See Figure. |
| C3025 (Passenger) (Black, 2 Pin) | Under passenger seat. See Figure. |
| C3026 (Driver) (Gray, 2 Pin) | Under driver seat. See Figure. |
| C3026 (Passenger) (Gray, 2 Pin) | Under passenger's seat. See Figure. |
