Electrical Component Locator: Switches
SWITCHES LOCATION
| Component | Location |
|---|---|

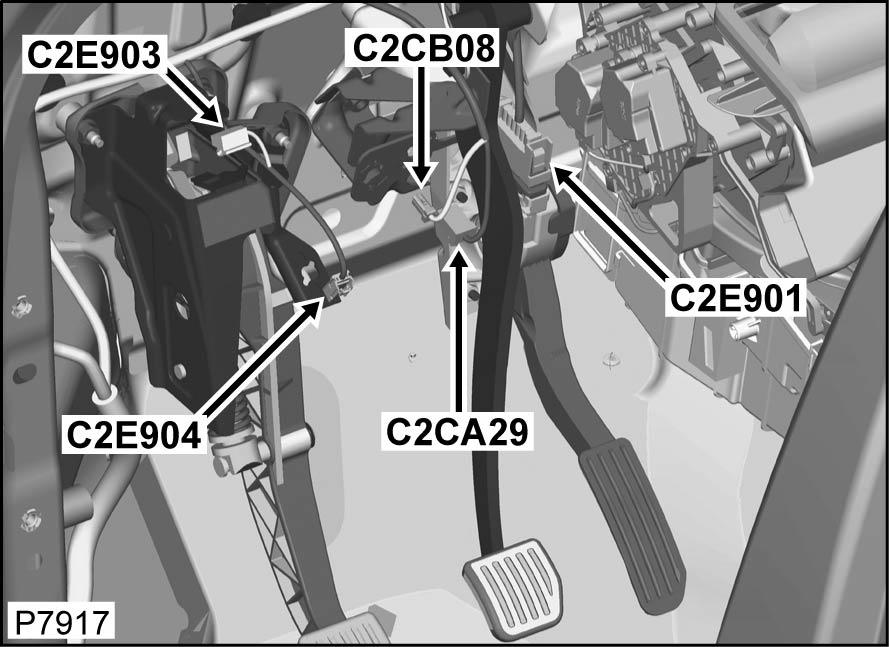

| Brake Diagnostic Switch (C2CB08) | Top of brake pedal assembly. See Figure. |

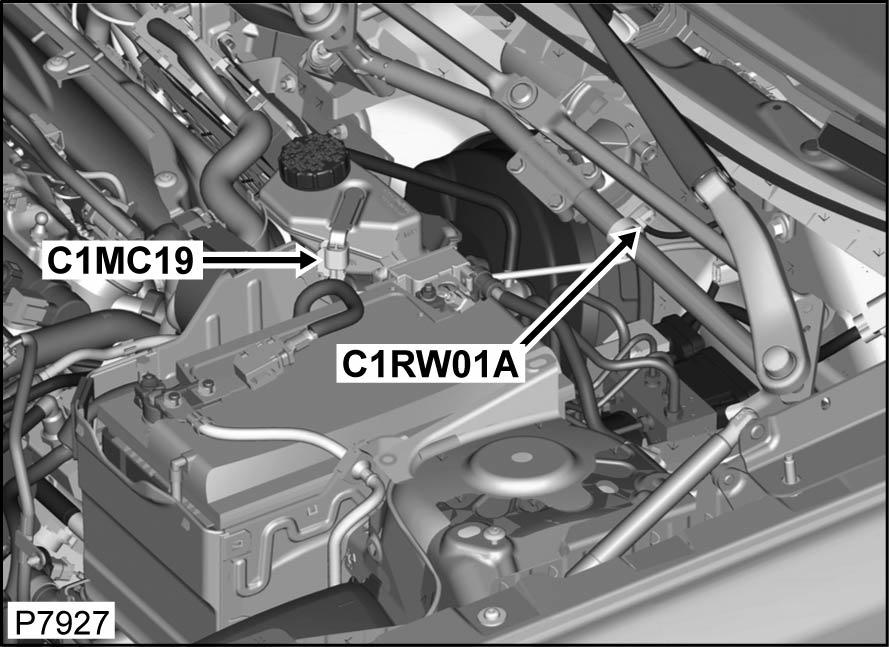

| Brake Fluid Level Switch Connector (C1MC19) | Top of brake fluid reservoir. See Figure. |
| Buckle Switch (Driver) (C3R201) | Right side of driver's seat. See Figure. |
| Buckle Switch (Passenger) (C3R203) | Left side of front passenger's seat. See Figure. |
| Clutch Pedal Position Switches (C2E903 & C2E904) | Top of clutch pedal assembly. See Figure. |
| Electric Park Brake Switch (C3CA30) | Under center console. See Figure. |

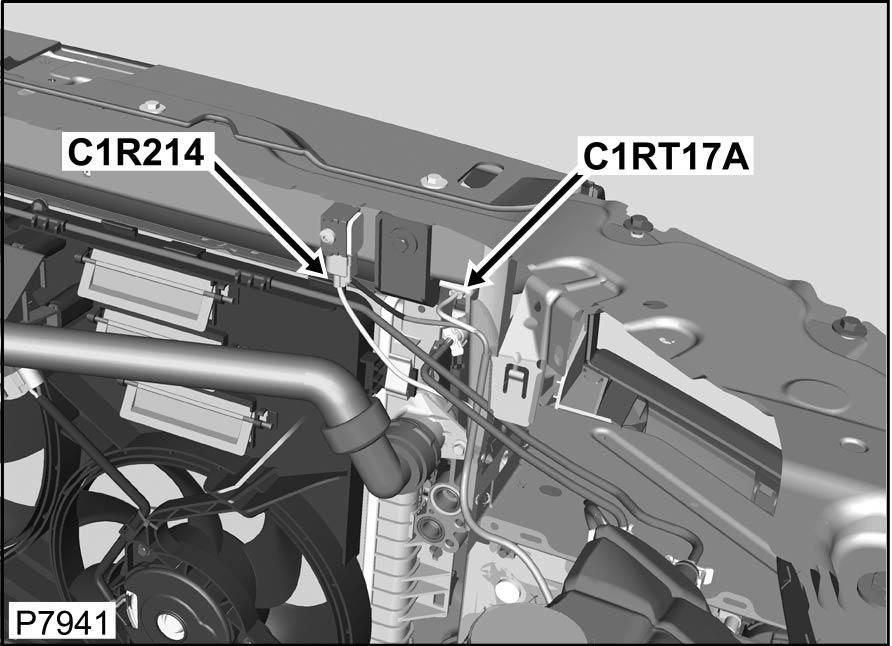

| Hood Switch (C1RT17A) | Right front of engine compartment. See Figure. |
| Stop Lamp Switch (C2CA29) | Top of brake pedal assembly. See Figure. |
