Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

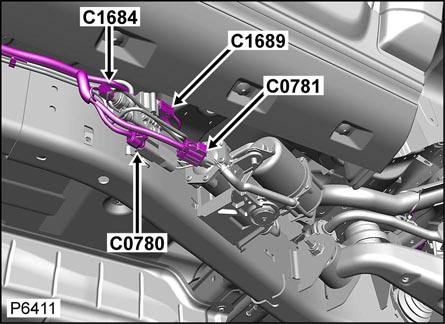

| Air Supply Unit Connector (C0780) | Under left rear of vehicle. See Figure. |
| AM/FM Diversity Antenna Amplifier (C1848) | Rear of headliner. See Figure. |

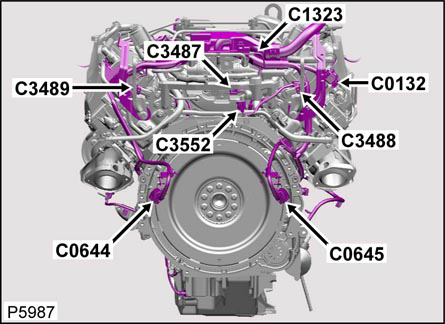

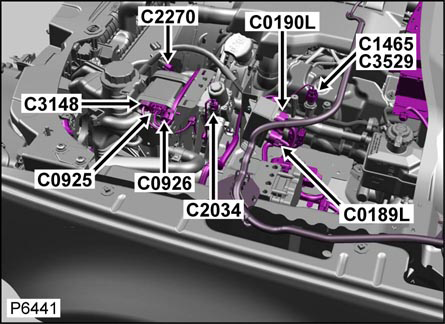

| Capacitor (C1323) | Top rear of engine. See Figure. |

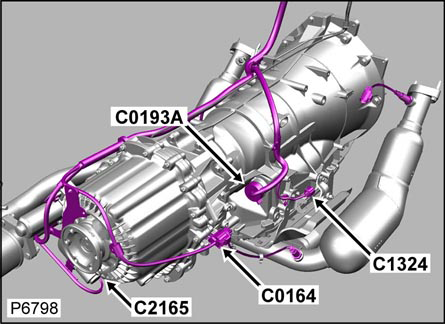

| Capacitor (C1324) | Right side of gearbox. See Figure. |
| Clock Spring (C1254) | Top of steering column. See Figure. |
| Diagnostic Socket (C0040) | Lower left side of dash. See Figure. |
| Driver Door Module (C2017) | Behind driver door trim panel. See Figure. |
| Fuel Fired Booster Heater | Left side of engine. See Figure. |
| Fuel Fired Booster Heater Receiver | Right rear quarter trim panel. See Figure. |

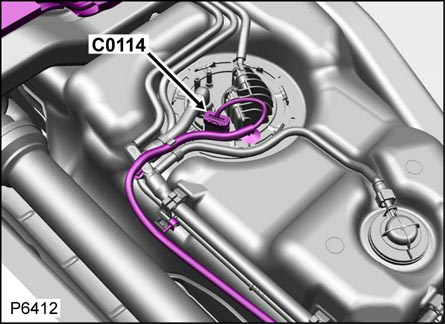

| Fuel Tank Unit | On top of fuel tank. See Figure. |
| Generator (C0053) | Lower right front of engine. See Figure. |

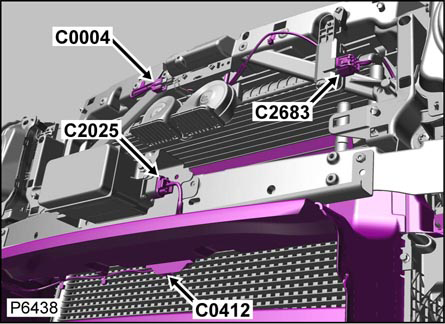

| Horn (Left/Right) (C0004) | Behind front grille. See Figure. |
| Ignition Coil No. 1 (C0156) | Top right side of engine. See Figure. |

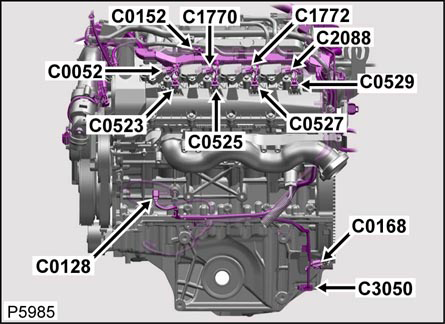

| Ignition Coil No. 2 (C0052) | Top left side of engine. See Figure. |
| Ignition Coil No. 3 (C0276) | Top right side of engine. See Figure. |
| Ignition Coil No. 4 (C1770) | Top left side of engine. See Figure. |
| Ignition Coil No. 5 (C1771) | Top left side of engine. See Figure. |
| Ignition Coil No. 6 (C1772) | Top left side of engine. See Figure. |
| Ignition Coil No. 7 (C2087) | Top left side of engine. See Figure. |
| Ignition Coil No. 8 (C2088) | Top left side of engine. See Figure. |

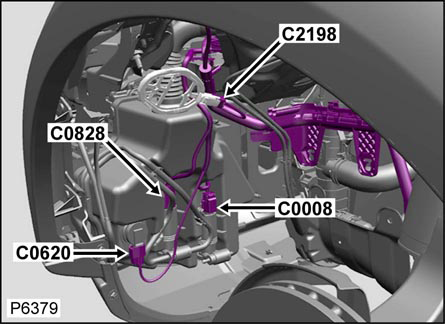

| Initiator (Left Front) (C2198) | Behind left front wheelwell. See Figure. |

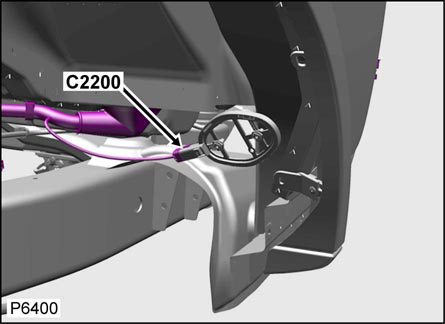

| Initiator (Left Rear) (C2200) | Behind left rear wheelwell. See Figure. |

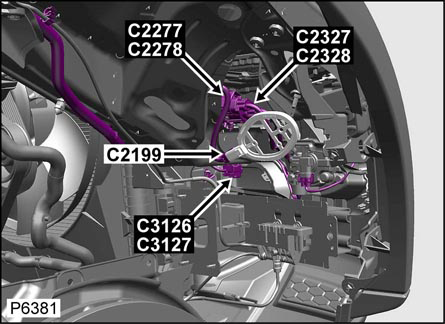

| Initiator (Right Front) (C2199) | Behind right front wheelwell. See Figure. |

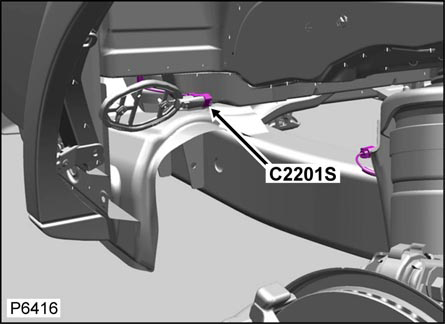

| Initiator (Right Rear) (C2201) | Behind right rear wheelwell. See Figure. |

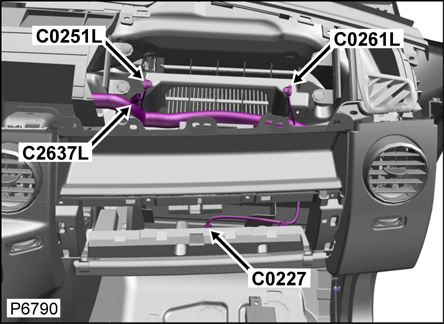

| Passenger Air Bag Module Connector (C0251) | Right side of dash. See Figure. |

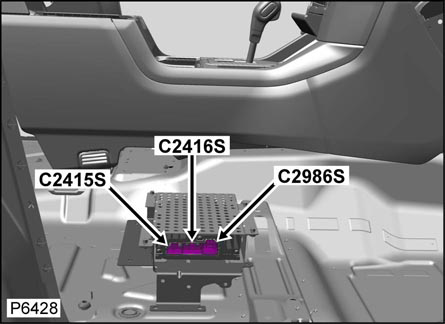

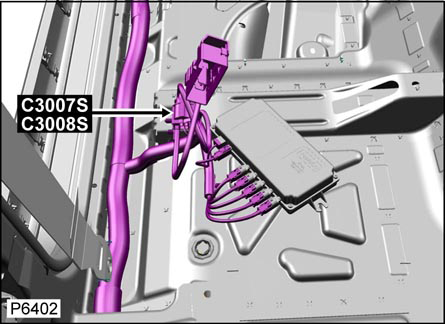

| Power Amplifier (C2415, C2416 & C2986) | Under right front seat. See Figure. |
| Radio Frequency (RF) Receiver Connector (C0674) | Center of headliner. See Figure. |
| Rear Door Module (C2018) | Behind rear door trim. See Figure. |

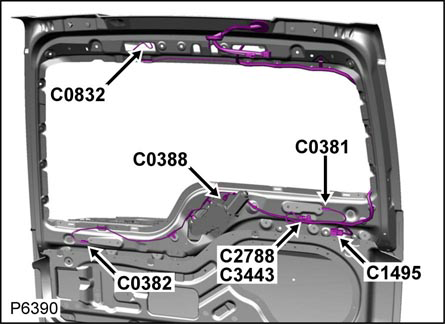

| Rear Window Element Connector (C0381) | Center of rear door glass. See Figure. |

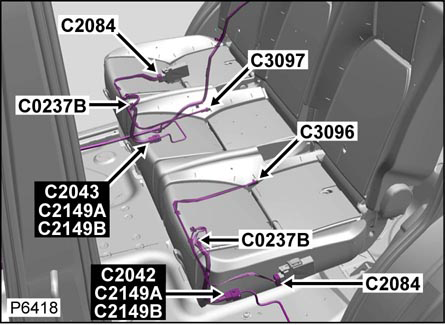

| Seat Cushion Heater (C0237) | Under rear seat. See Figure. |
| Seat Squab Heater (Rear) (C3096) | Under rear seat. See Figure. |

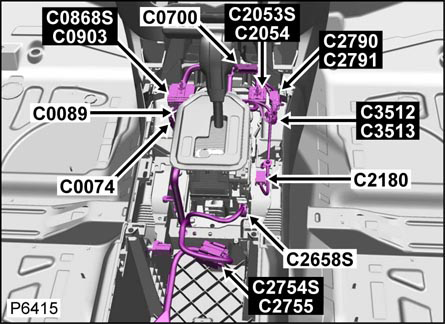

| Selector Mechanism Connector (C2658) | Under center console. See Figure. |
| Service Connector (Luggage Compartment Lid Release) | Under driver's seat. See Figure. |
| Side Air Bag (Passenger) | Side of passenger seat. See Figure. |
| Side Curtain Air Bag Connector (Driver) (C1479) | Under left front of headliner. See Figure. |

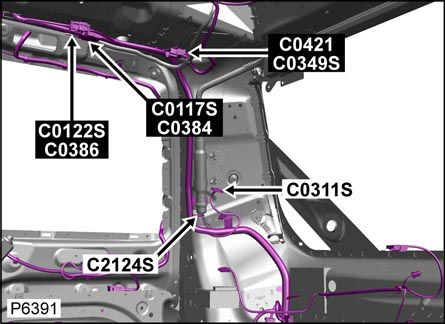

| Side Curtain Air Bag Connector (Left Rear) (C2124) | Left "D" pillar. See Figure. |
| Side Curtain Air Bag Connector (Passenger) (C1480) | Under right front of headliner. See Figure. |
| Side Curtain Air Bag Connector (Right Rear) (C2125) | Right "D" pillar. See Figure. |
| VICS Receiver | Behind left side of dash. See Figure. |

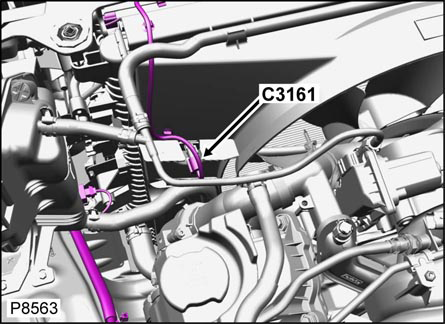

| Viscous Fan (C3161) | Front left side of engine compartment. See Figure. |

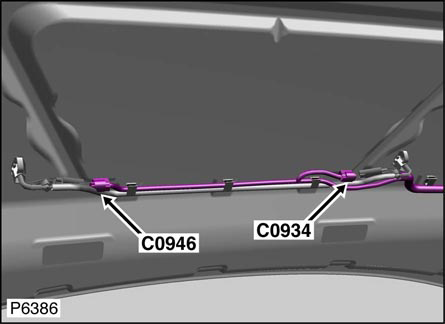

| Washer Jet Heater Connector (Left) (C0934) | Underside of hood. See Figure. |
| Washer Jet Heater Connector (Right) (C0946) | Underside of hood. See Figure. |

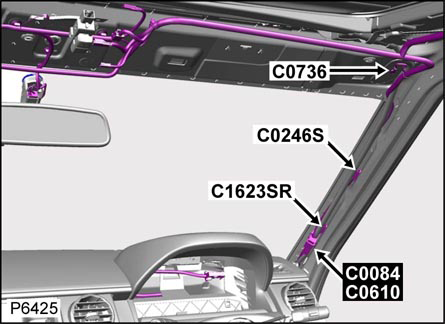

| Windshield Element (Right) (C0246) | Right "A" pillar. See Figure. |

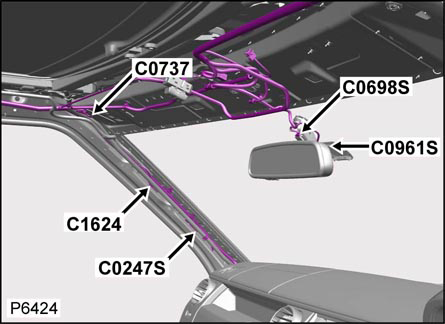

| Windshield Heater Element (Left) (C0247) | Left "A" pillar. See Figure. |
