Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|

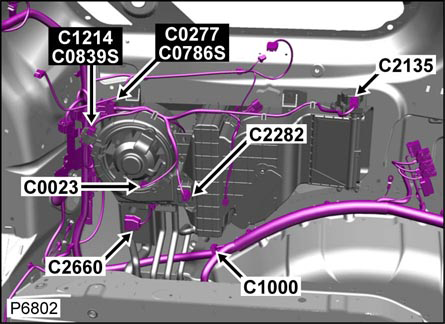

| Air Distribution Mode Motor (C2135) | Behind left rear trim panel. See Figure. |
| Air Temperature Door Motor (Left) (C2130) | Behind right side of dash. See Figure. |

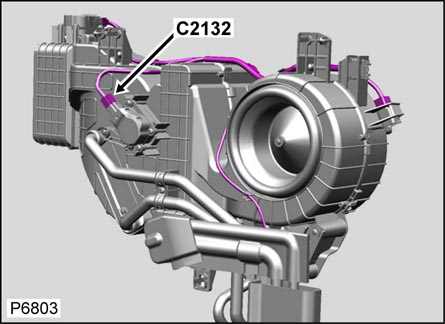

| Air Temperature Mode Motor (C2132) | Left side of luggage compartment. See Figure. |

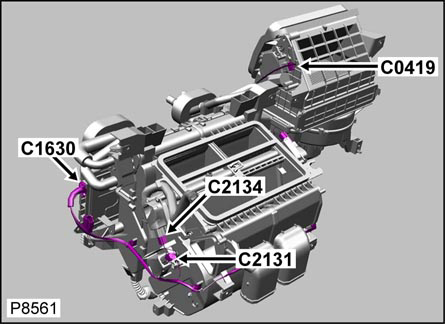

| Air Temperature Motor (Right) (C2131) | On HVAC unit. See Figure. |

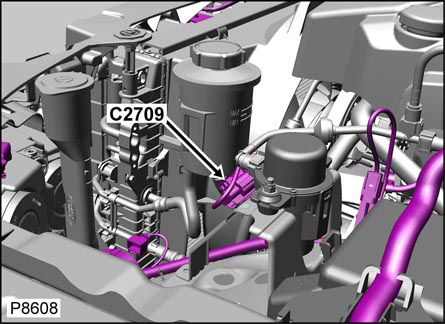

| Brake Vacuum Pump (C2709) | Left side of engine compartment. See Figure. |

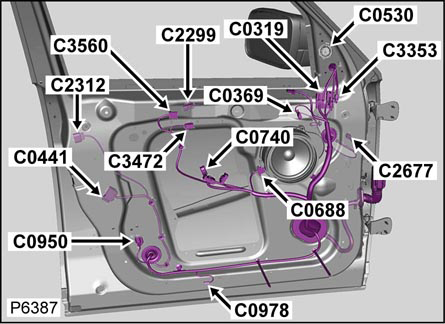

| Door Lock Motor (Front) (C0441) | In driver door panel. See Figure. |
| Door Lock Motor (Rear) (C0442) | Behind rear door trim panel. See Figure. |

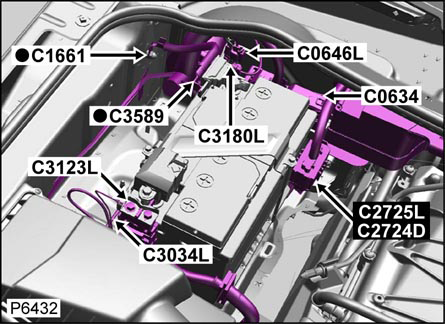

| "E" Box Fan Connector (C0646) | Right rear of engine compartment. See Figure. |
| Electric Throttle Unit (C0175) | Top front of engine. See Figure. |
| Face/Feet Air Distribution Door Motor (C2133) | On HVAC unit. See Figure. |
| Front Blower Motor (C0056) | Behind right side of dash. See Figure. |
| Front Door Lock Motor (C0441) | Behind driver door trim panel. See Figure. |
| Front/Rear Washer Pump Connector (C0008) | At left front of engine compartment. See Figure. |
| Fuel Flap Release Motor Connector (C0690) | Right rear trim panel. See Figure. |
| Intake Air Door Motor (C0419) | Behind right side of dash. See Figure. |
| Leak Detection Pump Connector (C1339) | Under center of vehicle. See Figure. |
| Power Wash Pump Connector (C0828) | Behind left front wheelwell liner. See Figure. |
| Rear Blower Motor (C0023) | Left side of luggage compartment. See Figure. |
| Rear Differential Actuator (C2168) | On rear differential. See Figure. |
| Rear Wiper Motor Connector (C0388) | Center of rear door. See Figure. |
| Screen Air Distribution Door Motor (C0419) | Behind right side of dash. See Figure. |

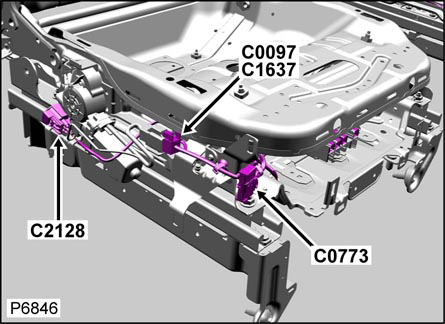

| Seat Height Motor Connector (Driver/Passenger) (C0097 & C1637) | Outer edge of respective seat. See Figure. |
| Seat Recline Motor Connector (Driver) (C0718) | Under driver's seat. See Figure. |
| Starter Motor (C0179) | Right side of engine. See Figure. |

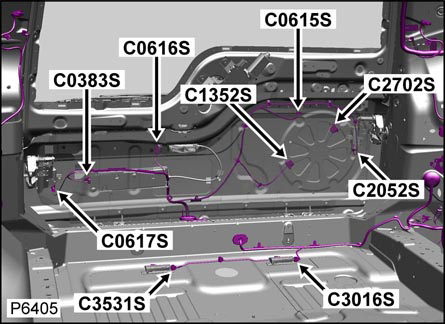

| Tailgate Release Motor Connector (Lower Left) (C2052) | At left side of tailgate. See Figure. |
| Tailgate Release Motor Connector (Lower Right) (C0617) | At right side of tailgate. See Figure. |
| Tailgate Upper CDL Motor (C0616) | Center of tailgate. See Figure. |

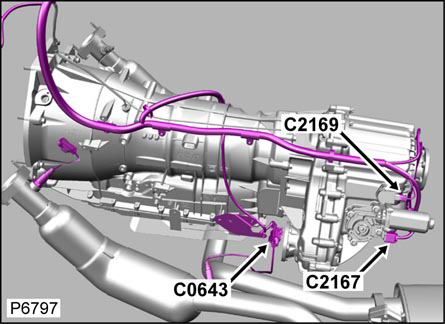

| Transfer Box Motor (C2167) | On transfer box. See Figure. |
| Window Motor (Front) (C0740) | Behind driver door trim panel. See Figure. |
| Window Motor (Rear) (C0304) | In rear door. See Figure. |

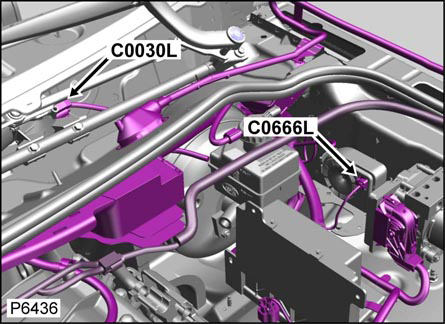

| Windshield Wiper Motor Connector (C0030) | On left side of firewall. See Figure. |
