Engine Ignition
>>
Control Diagram
April 5, 2026:
LEMON Manuals is launched!
Read the announcement.

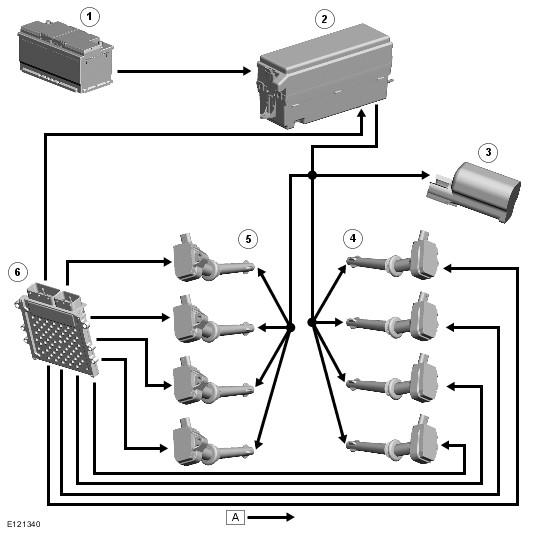

Control Diagram
NOTE:
A = Hardwired
Courtesy of JAGUAR CARS, INC.
Item Number
Description
1
Battery
2
EJB (engine junction box) (ECM relay)
3
RFI suppressor
4
LH (left hand) cylinder bank ignition coil (4 off)
5
RH (right hand) cylinder bank ignition coil (4 off)
6
ECM
