Master Switch Test

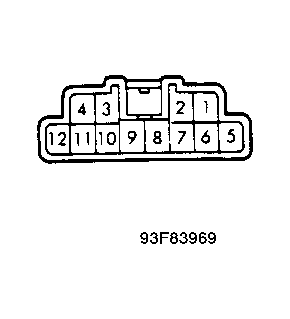

Remove master switch. Check for continuity between specified terminals of master switch. See Fig 1. See appropriate MASTER SWITCH TEST table. If continuity is not as specified, replace master switch.
MASTER SWITCH TEST
| Window Switch & Position | Window Lock Switch Position | Terminal Present | |||
|---|---|---|---|---|---|
| Driver's Switch | |||||
| Off (Neutral) | (1) | 4, 8 & 10 | |||
| Up | (1) | 4 & 9; 8 & 10 | |||
| Down | (1) | 4 & 8; 9 & 10 | |||
| Right Front Switch | |||||
| Off (Neutral) | Unlock | 3, 7 & 8 | |||
| " | Lock | 3 & 7 | |||
| Up | Unlock | 3 & 8; 7 & 9 | |||
| " | Lock | 7 & 9 | |||
| Down | Unlock | 3 & 9; 7 & 8 | |||
| " | Lock | 3 & 9 | |||
| Left Rear Switch | |||||
| Off (Neutral) | Unlock | 5, 6 & 8 | |||
| " | Lock | 5 & 6 | |||
| Up | Unlock | 5 & 9; 6 & 8 | |||
| " | Lock | 5 & 9 | |||
| Down | Unlock | 5 & 8; 6 & 9 | |||
| " | Lock | 6 & 9 | |||
| Right Rear Switch | |||||
| Off (Neutral) | Unlock | 8, 11 & 12 | |||
| " | Lock | 11 & 12 | |||
| Up | Unlock | 8 & 11; 9 & 12 | |||
| " | Lock | 9 & 12 | |||
| Down | Unlock | 8 & 12; 9 & 11 | |||
| " | Lock | 9 & 11 | |||
|
|||||
