Component Locations
COMPONENT LOCATIONS
| Component | Location | |
|---|---|---|
| A/C Idle-Up Valve | On Air Intake Chamber. See Figure | |
| ACIS Intake Air Control | ||
| Valve (IACV) | On Timing Belt End Of Intake Air Chamber. See Figure | |
| ACIS-IACV Actuator | On Timing Belt End Of Intake Air Chamber. See Figure | |
| ACIS Vacuum Switching Valve (VSV) | On Top Of Engine. See Figure | |
| ACIS Vacuum Tank | Under Battery. See Figure | |
| Air Intake Chamber | Above Right Side Of Engine, Bolted To Center Of Intake Manifold | |
| Camshaft Sensor | At Flywheel End Of Left Cylinder Head | |
| Circuit Opening Relay | Above Glove Box | |
| Crankshaft Sensor | Left Side Of Crankshaft Pulley | |
| Data Link Connector | ||
| (DLC) No. 1 | On End Of Air Intake Chamber. See Figure | |
| EFI Fuse (15-Amp) | Left Side Of Engine Compartment, In Fuse/Relay Block | |
| EFI Main Relay | To Left Of Battery, In Fuse/Relay Block | |
| EGR Temperature Sensor | Next To EGR Valve, On EGR Pipe | |

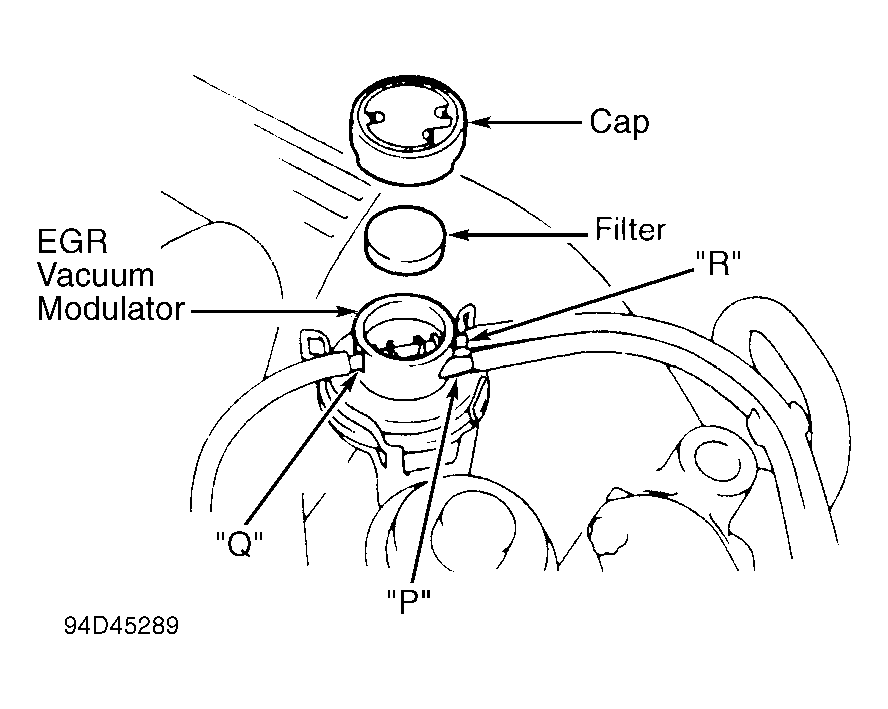

| EGR Vacuum Modulator | Next To EGR Valve. See Figure | |
| EGR Vacuum Switching Valve (VSV) | On Top Of Engine | |
| Engine Control Module (ECM) | Behind Glove Box | |
| Engine Coolant Temperature | ||
| (ECT) Sensor | On Water Inlet (Thermostat Housing) | |
| EVAP (Charcoal) Canister | Left Side Of Engine Compartment | |
| EVAP Check Valve (For Canister) | Under EVAP (Charcoal) Canister | |
| EVAP Thermal Valve | On Flywheel End Of Intake Manifold | |
| Fuel Filter | On Left Side Of Engine Compartment | |
| Fuel Pressure Pulsation Damper | Below Throttle Body, On Fuel Rail | |
| Fuel Pressure Regulator | On End Of Left Fuel Rail | |
| Fuel Pressure Regulator | ||
| Vacuum Switching Valve (VSV) | On Top Of Engine | |
| Fuel Pump | Under Rear Seat Cushion, In Fuel Tank | |
| Idle Air Control | ||
| (IAC) Valve | Under Throttle Body. See Figure | |
| IGN Fuse (7.5-Amp) | Behind Left Side Of Instrument Panel, In Fuse/Relay Block | |
| Ignitor | On Left Front Strut Tower | |
| Ignition Coil | One On Top Of Each Spark Plug | |
| Intake Air Control Valve (IACV) & Actuator (For ACIS) | On Timing Belt End Of Intake Air Chamber. See Figure | |
| Intake Air Temperature | ||
| (IAT) Sensor | Part Of Mass Airflow (MAF) Sensor | |
| Knock Sensors | Under Intake Manifold, On Top Of Cylinder Block | |
| Mass Airflow (MAF) Sensor | In Intake Air Hose. See Figure | |
| Oxygen Sensor | ||
| Main | One On Each Exhaust Manifold | |
| Sub | In Pipe Between Catalytic Converter & First Muffler | |
| Park/Neutral Position (PNP) Switch | Left Side Of Transaxle | |
| PCV Valve | In Timing Belt End Of Right Valve Cover | |
| Starter Relay | To Left Of Battery, In Fuse/Relay Block | |

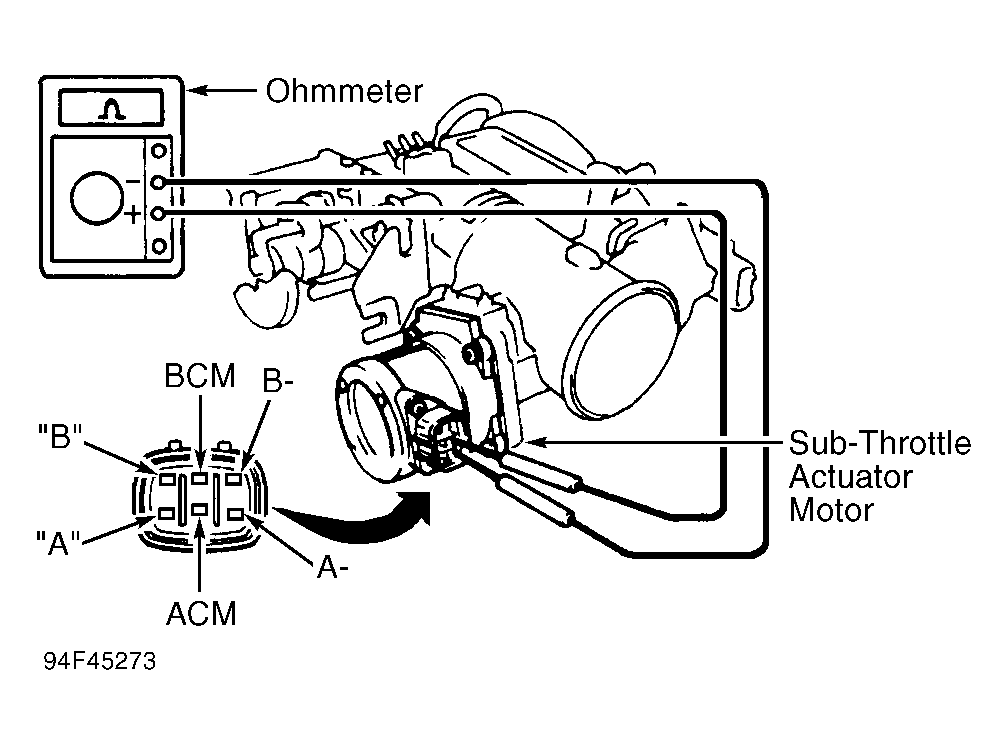

| Sub-Throttle Actuator | ||
| Motor (With TRAC) | On Throttle Body. See Figure | |
| VSS No. 1 | On Right Side (Firewall Side) Of Transaxle. See Figure | |
