Master Switch

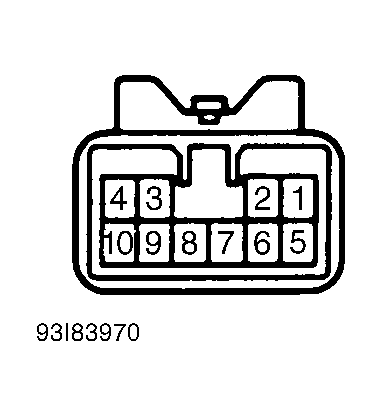

Remove master switch. Check for continuity between specified terminals of master switch. See MASTER SWITCH CONTINUITY TEST table. Also, see Fig 1. If continuity is not as specified, replace master switch.
MASTER SWITCH CONTINUITY TEST
| Window Switch & Position | Window Lock Switch Position | Pin Nos. | |||
|---|---|---|---|---|---|
| Driver's Switch | |||||
| Off (Neutral) | (1) | 8 & 9; 8 & 10 | |||
| Up | (1) | 4 & 10; 8 & 9 | |||
| Down | (1) | 4 & 9; 8 & 10 | |||
| Passenger's Switch | |||||
| Off (Neutral) | Unlock | 5 & 8; 7 & 8 | |||
| Lock | 5 & 7 | ||||
| Up | Unlock | 4 & 5; 7 & 8 | |||
| Lock | 4 & 5 | ||||
| Down | Unlock | 4 & 7; 5 & 8 | |||
| Lock | 4 & 7 | ||||
|
|||||
