Generators & Regulators: Overhaul: Generator: Assembly

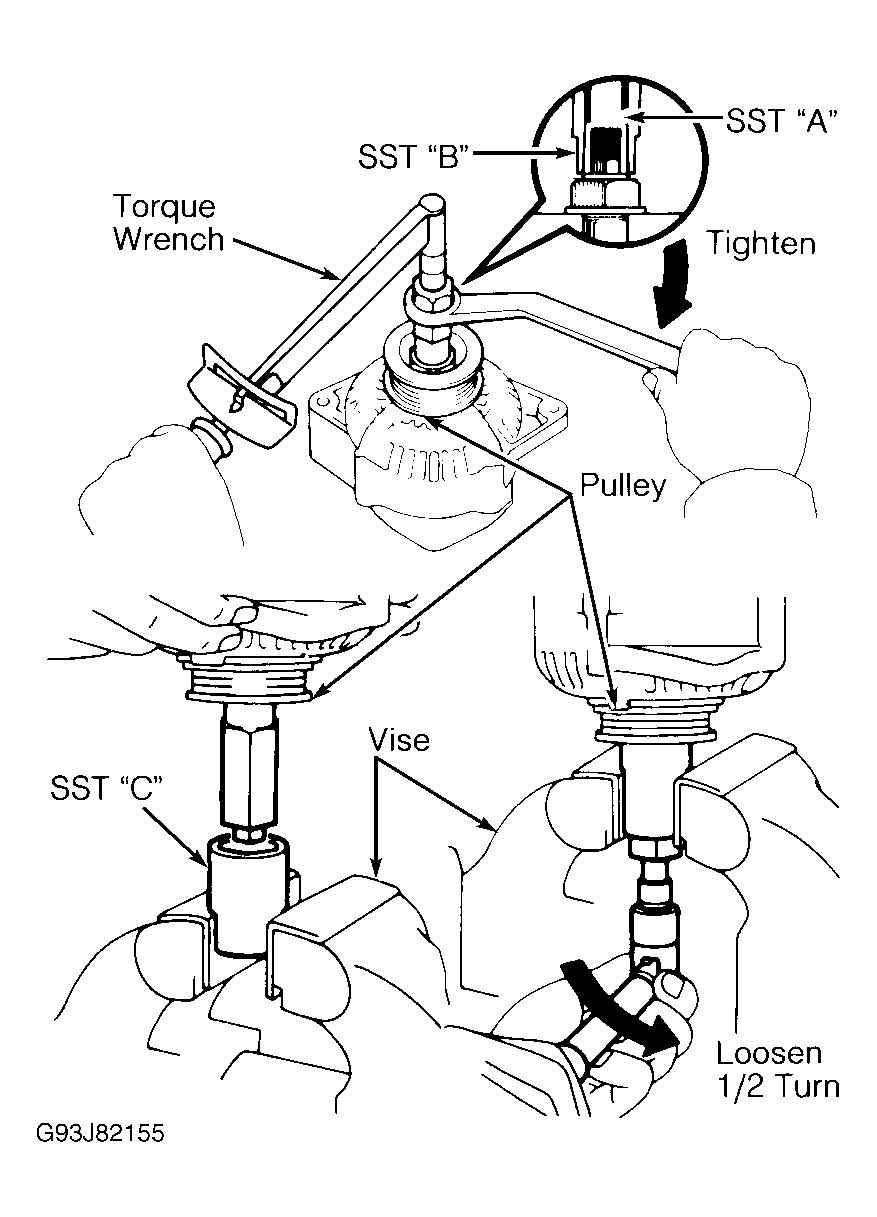

To assemble, reverse disassembly procedure. Use generator Pulley Set Nut Wrench Set (SST 09820-63010) to install generator pulley. Place SST "C" securely into a vise. Install SST "A" and "B" and generator into SST "C". See Fig 1. Tighten pulley nut in the opposite direction of disassembly. See TORQUE SPECIFICATIONS . Using 17 mm socket, slowly press in rectifier end frame. To complete assembly, reverse disassembly procedure. After completing assembly, verify rotor turns smoothly.
