Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

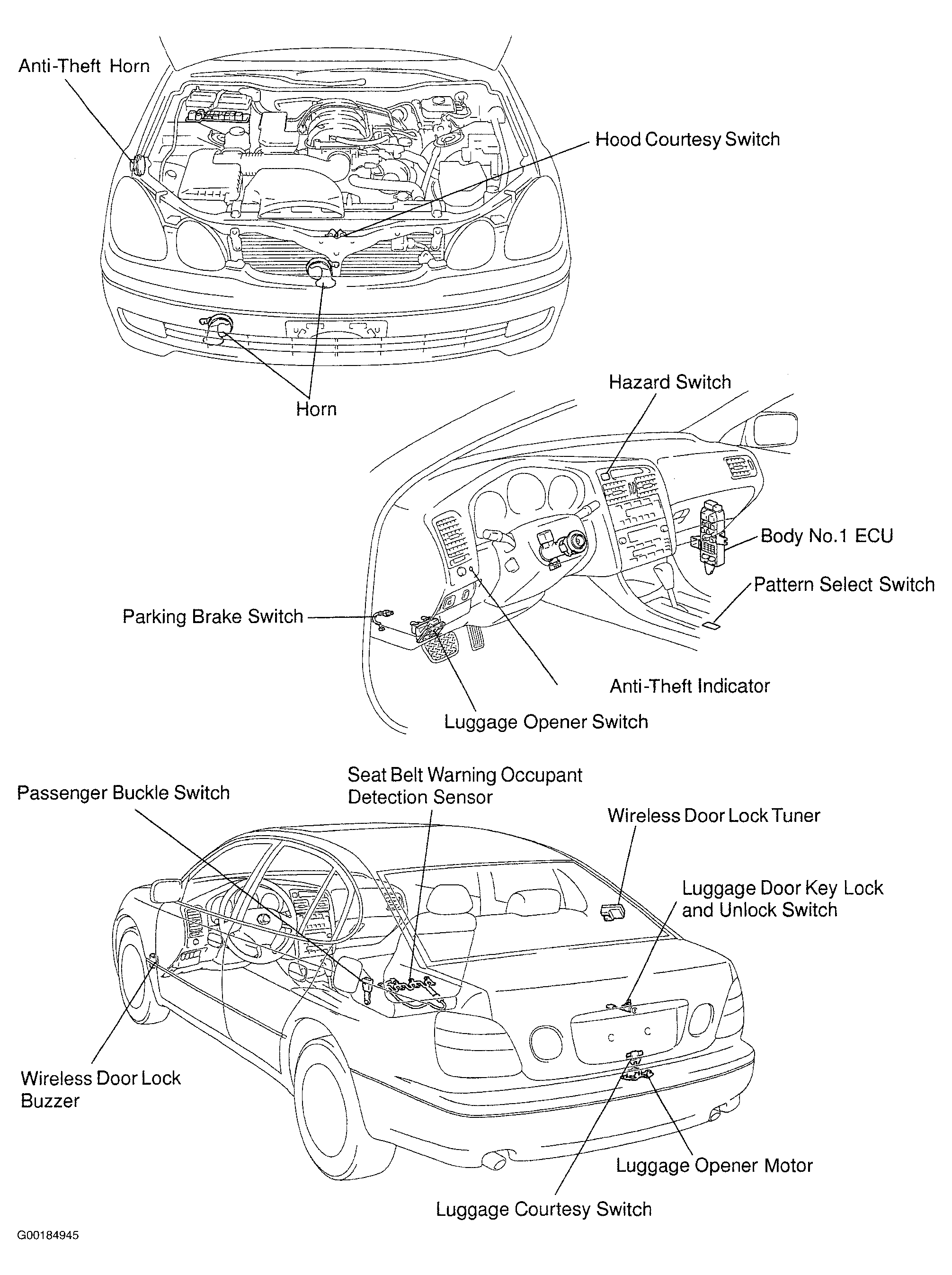

| Anti-Theft Horn | Fig 1 |
| Anti-Theft Indicator | Fig 1 |
| Body ECU No. 1 | Fig 1 & Fig 3 |

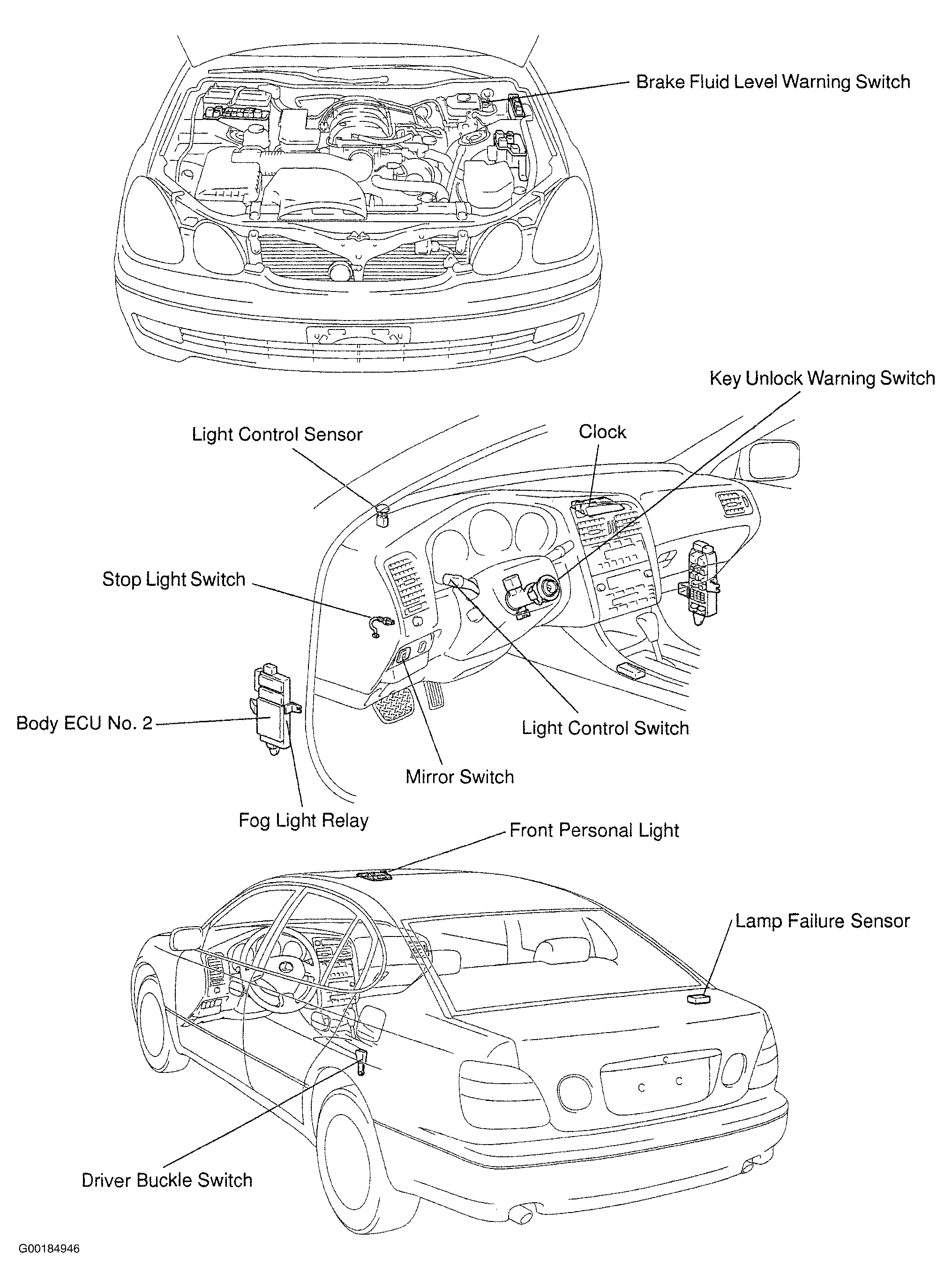

| Body ECU No. 2 | Fig 2 & Fig 4 |
| Brake Fluid Level Warning Switch | Fig 2 |
| Clock | Fig 2 |

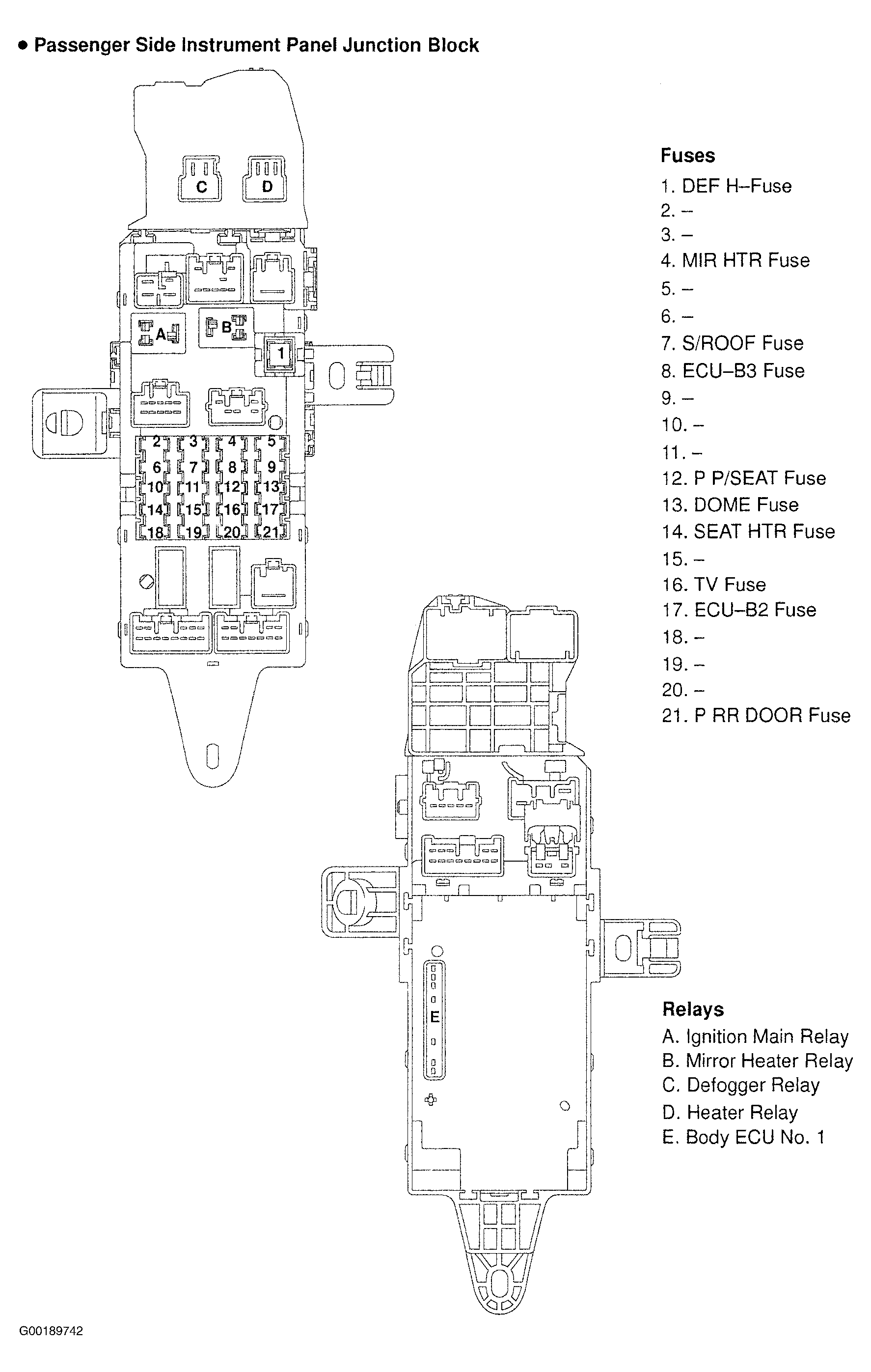

| DOME Fuse | Fig 3 |
| Driver Buckle Switch | Fig 2 |
| ECU-B2 Fuse | Fig 3 |

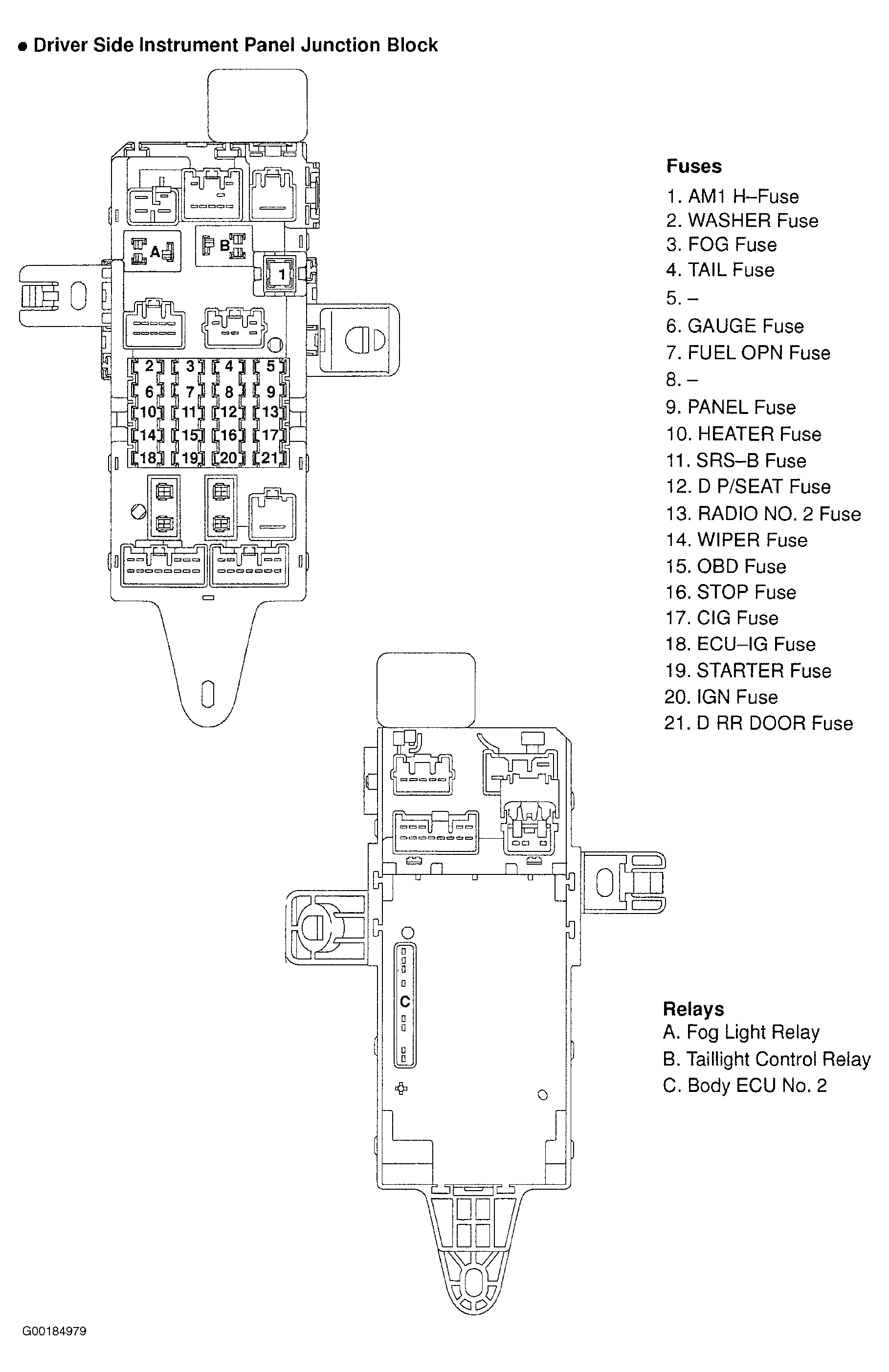

| ECU-IG Fuse | Fig 4 |
| Fog Light Relay | Fig 2 |
| Front Personal Light | Fig 2 |
| Hazard Switch | Fig 1 |
| Hood Courtesy Switch | Fig 1 |
| Horn | Fig 1 |
| Key Unlock Warning Switch | Fig 2 |
| Lamp Failure Sensor | Fig 2 |
| Light Control Sensor | Fig 2 |
| Light Control Switch | Fig 2 |
| Luggage Courtesy Switch | Fig 1 |
| Luggage Door Key Lock & Unlock Switch | Fig 1 |
| Luggage Opener Motor | Fig 1 |
| Luggage Opener Switch | Fig 1 |
| Mirror Switch | Fig 2 |

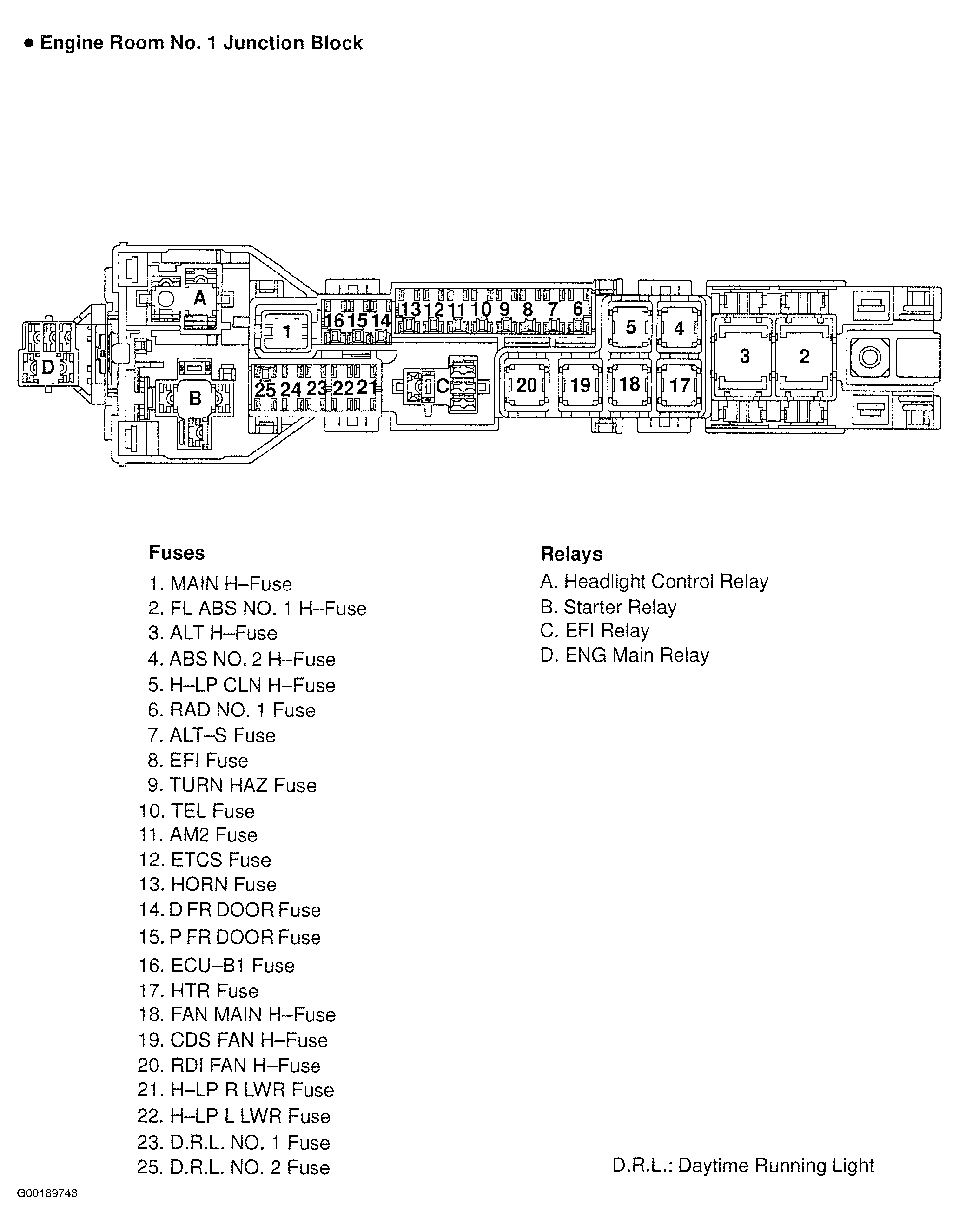

| P FR DOOR Fuse | Fig 5 |
| Parking Brake Switch | Fig 1 |
| Passenger Buckle Switch | Fig 1 |
| Pattern Select Switch | Fig 1 |
| RADIO NO. 2 Fuse | Fig 4 |
| Seat Belt Warning Occupant Detection Sensor | Fig 1 |
| Stop Light Switch | Fig 2 |
| Wireless Door Lock Buzzer | Fig 1 |
| Wireless Door Lock Tuner | Fig 1 |
