Waveform 5
- Speed signal

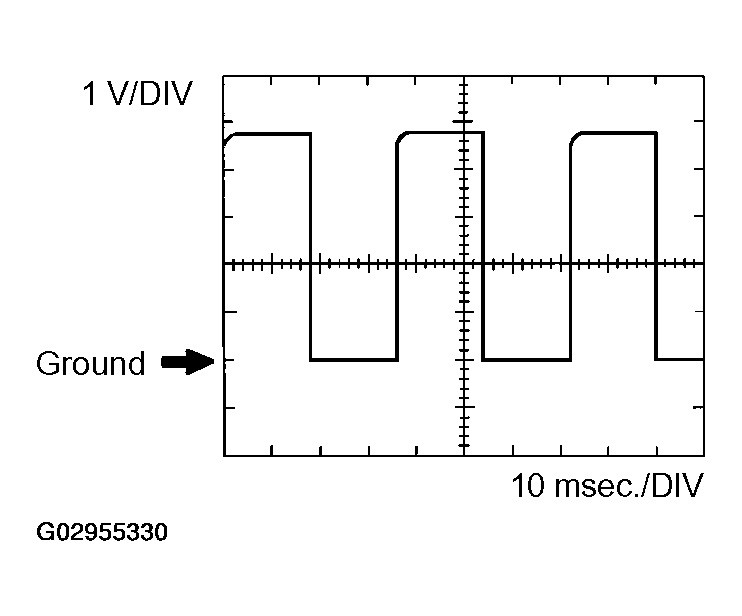

WAVEFORM SPECIFICATIONS
| Symbols (Terminal No.) |
SP2+ (E3-23) - SP2- (E3-22) |
| Tester Range |
1 V/DIV, 10 msec./DIV |
| Condition |
Driving by 40 km/h (25 mph) |
HINT:
The wavelength becomes shorter as vehicle speed increases.
