Camshaft Position Sensor: Replacement
- REMOVE AIR CLEANER INLET NO. 1 (See step 5 in REPLACEMENT
)
- DRAIN ENGINE COOLANT (See REPLACEMENT
)
- REMOVE V-BANK COVER
- REMOVE ENGINE ROOM SIDE COVER
- DISCONNECT RADIATOR HOSE NO. 1
- REMOVE TIMING BELT COVER SUB-ASSY NO. 3 LH (See step 18 in REPLACEMENT
)

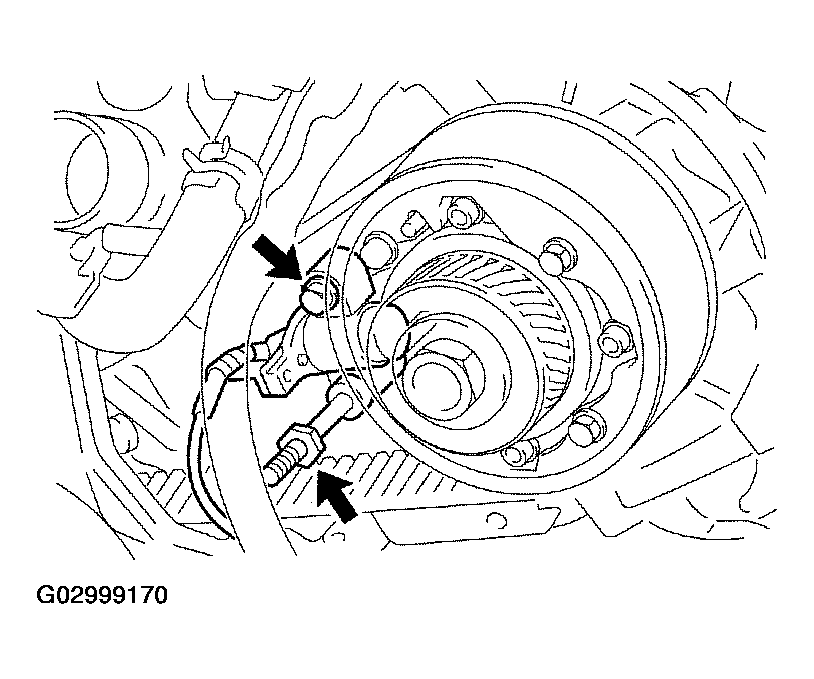

- REMOVE CAMSHAFT POSITION SENSOR
- Remove the bolt, stud bolt and sensor.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
- INSTALL CAMSHAFT POSITION SENSOR
- Install a new sensor with the bolt and stud bolt.
- Torque: 7.5 N.m (76 kgf.cm, 66 in.lbf)
- INSTALL TIMING BELT COVER SUB-ASSY NO. 3 LH (See step 33 in REPLACEMENT
)
- CONNECT RADIATOR HOSE NO. 1
- INSTALL AIR CLEANER INLET NO. 1 (See step 145 in REPLACEMENT
)
- INSTALL ENGINE ROOM SIDE COVER
- INSTALL V-BANK COVER
- REFILL ENGINE COOLANT (See REPLACEMENT
)
- WARM UP ENGINE
- CHECK FOR ENGINE COOLANT LEAKS
