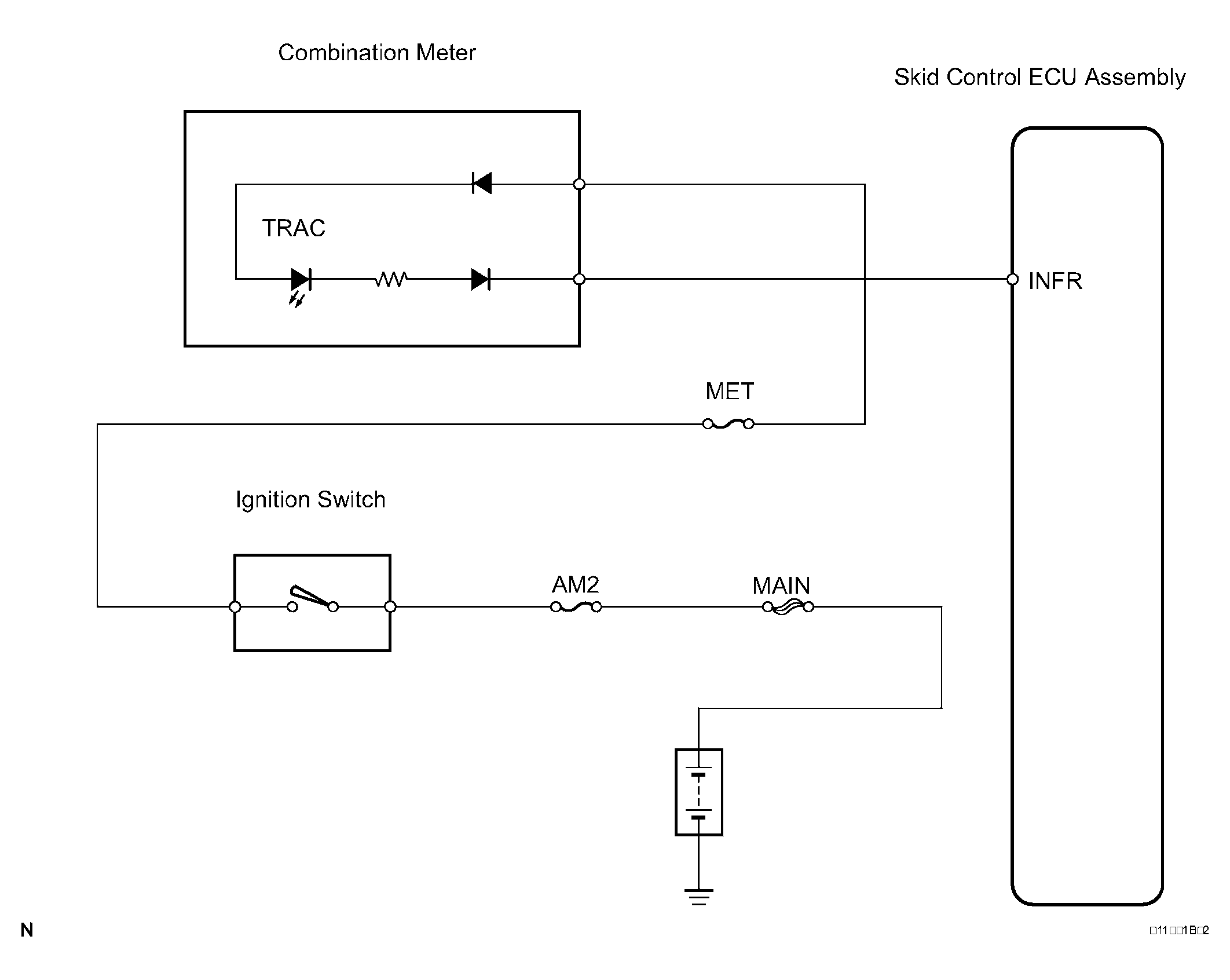

TRAC Indicator Light Circuit: Wiring Diagram
- CHECK WARNING LIGHT
- Check the warning lights other than the TRAC indicator light.
OK : Go to step 3
NG : Go To Next Step
- INSPECT RELAY (Marking: IG1 NO. 2)
- Remove the IG1 NO. 2 relay from the cowl side junction block LH.
- Measure the resistance of the relay.
TESTER CONNECTION AND SPECIFIED CONDITION CHARTTester Connection Specified Condition 1 - 2 10 kΩ or higher 1 - 2 Below 1 Ω (when battery voltage is applied to terminals 3 and 4 NG : REPLACE RELAY
OK : CHECK COMBINATION METER (COMBINATION METER CIRCUIT)
- CHECK TRAC INDICATOR LIGHT
- Check for open circuit in the combination meter circuit.
NG : REPLACE COMBINATION METER
OK : Go To Next Step
- Check for open circuit in the combination meter circuit.
- CHECK WIRE HARNESS (SKID CONTROL ECU ASSEMBLY - TRAC INDICATOR LIGHT)
NG : REPAIR HARNESS AND CONNECTOR
OK : REPLACE SKID CONTROL ECU ASSEMBLY
